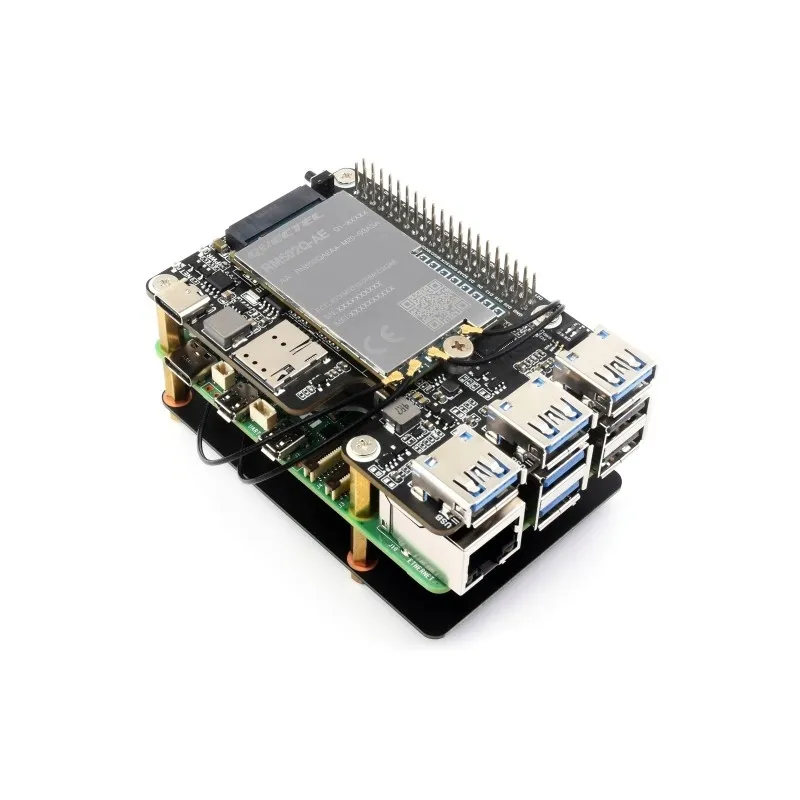

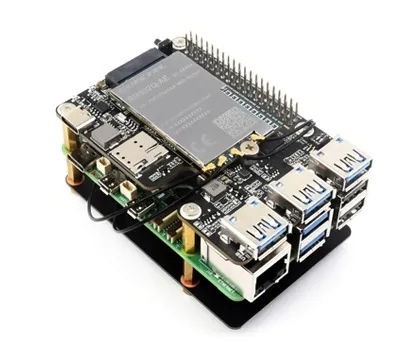

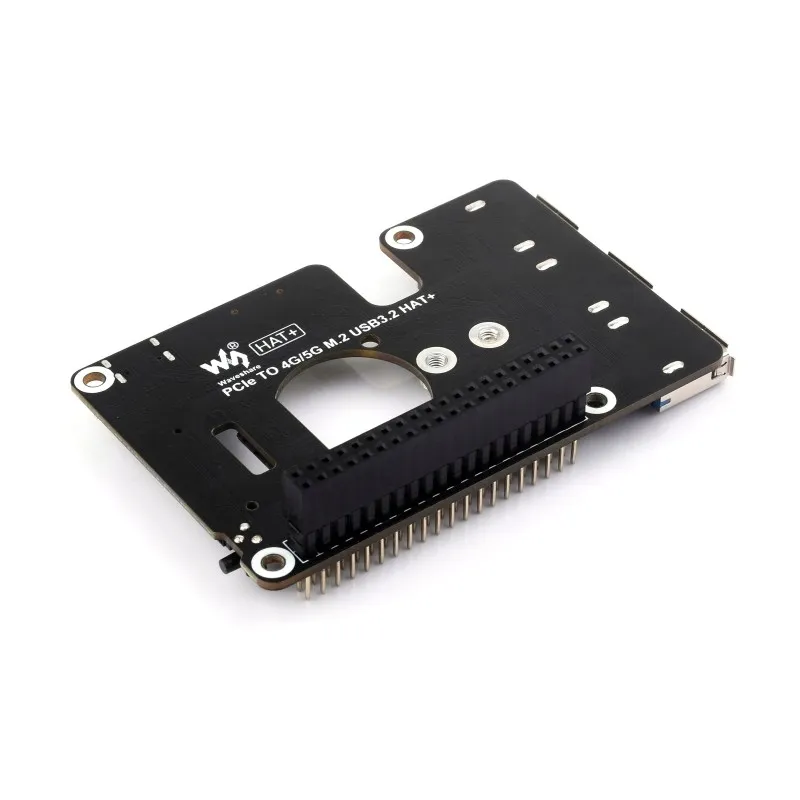

Adapter PCIe dla GSM SIMCom Quectel 4G/5G i USB HAT+ dla Raspberry Pi 5

Adapter PCIe do M.2 4G/5G i USB 3.2 HAT+ dla Raspberry Pi 5

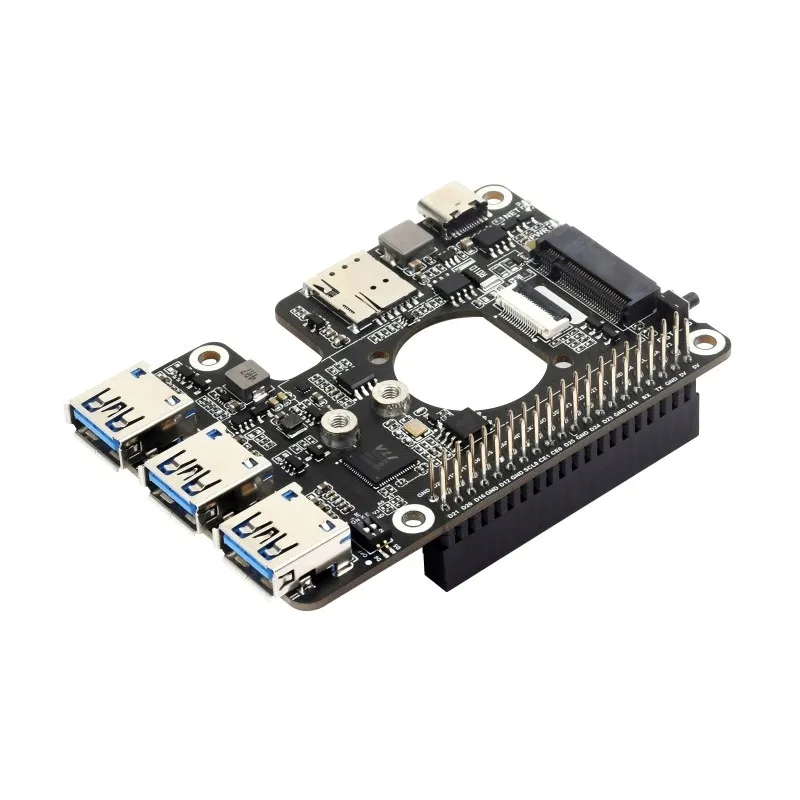

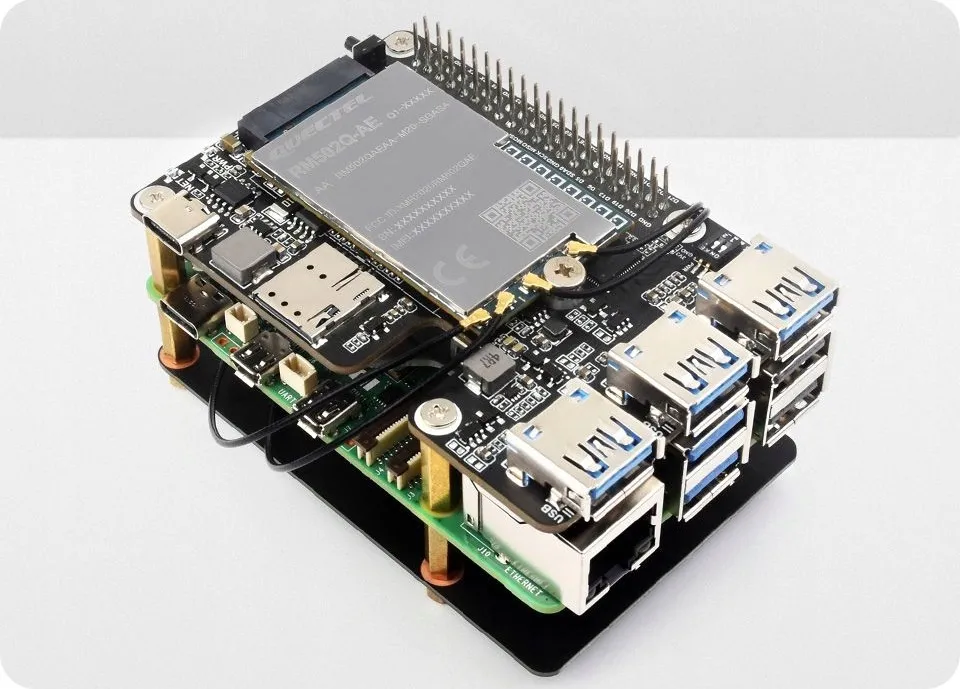

Moduł rozszerzeń HAT+ dla Raspberry Pi 5, który dodaje obsługę modemów 4G/5G w standardzie M.2 oraz rozszerza liczbę portów USB o 3 szybkie złącza USB 3.2 Gen1. Wyposażony w gniazdo na kartę NANO-SIM, układ monitorowania zasilania oraz dedykowaną antenę, stanowi kompleksowe rozwiązanie do budowy projektów wymagających szybkiej łączności komórkowej.

Najważniejsze cechy:

• Zaprojektowany dla Raspberry Pi 5, standard HAT+ z wbudowaną pamięcią I2C EEPROM.
• Rozszerza o 3 szybkie porty USB 3.2 Gen1 do podłączenia dodatkowych peryferiów.
• Wbudowane gniazdo M.2 (NGFF) Key B, obsługuje moduły 4G/5G z serii SIM7600XX-M.2, SIM82XX i RM5XX (kompatybilne z obudowami 3042/3052).
• Port USB-C do podłączenia do PC w celu obsługi sieci 4G/5G, debugowania i aktualizacji oprogramowania, lub jako wejście zasilania zewnętrznego.
• Wbudowany układ monitorowania zasilania do pomiaru napięcia, prądu i mocy w czasie rzeczywistym.
• Gniazdo na kartę NANO-SIM.
• Przycisk Reset, wskaźniki zasilania i sieci ułatwiające debugowanie i monitorowanie stanu pracy.
• W zestawie z dedykowaną anteną 5G-4IN1-PCB, z możliwością montażu na górze lub na dole.
• Zachowane otwory wentylacyjne i montażowe dla wentylatora, zapewniające lepsze odprowadzanie ciepła.

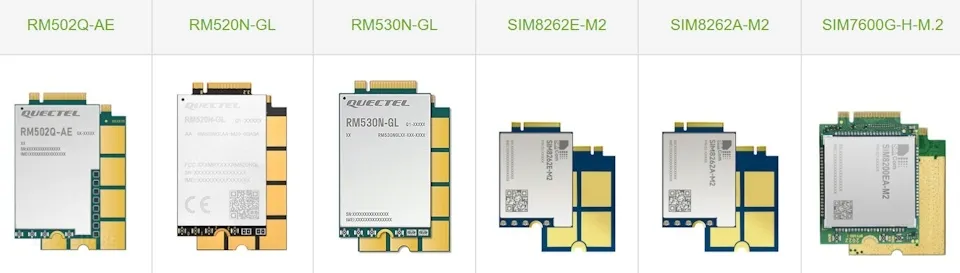

Kompatybilność z modułami 4G/5G SIMCom/Quectel

Wbudowane gniazdo M.2 (NGFF) Key B, przetestowane z modułami serii SIM7600XX-M.2, SIM82XX i RM5XX, kompatybilne z obudowami 3042/3052.

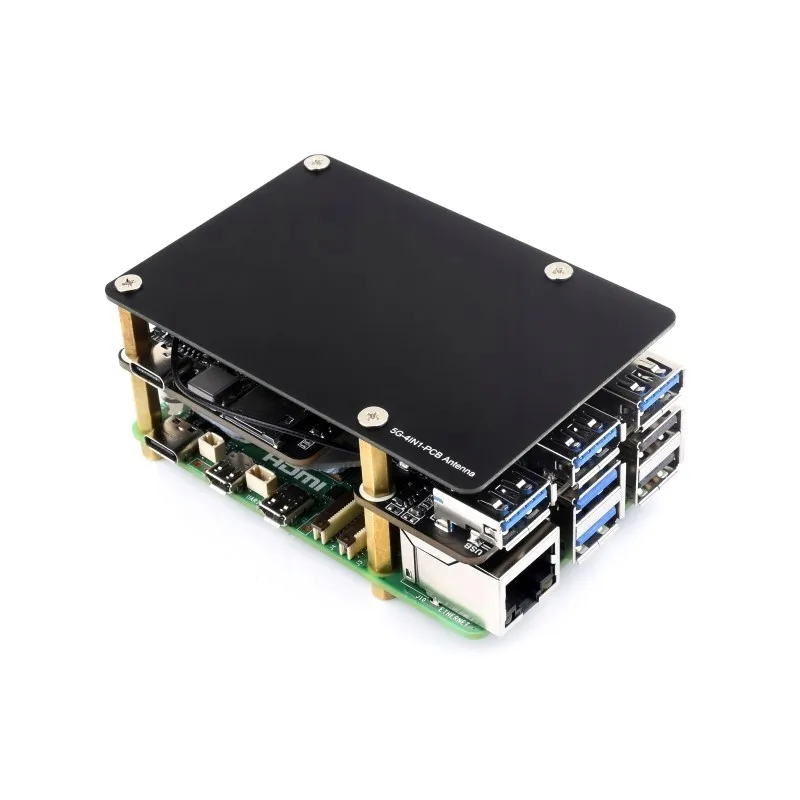

W zestawie z anteną 5G-4IN1-PCB

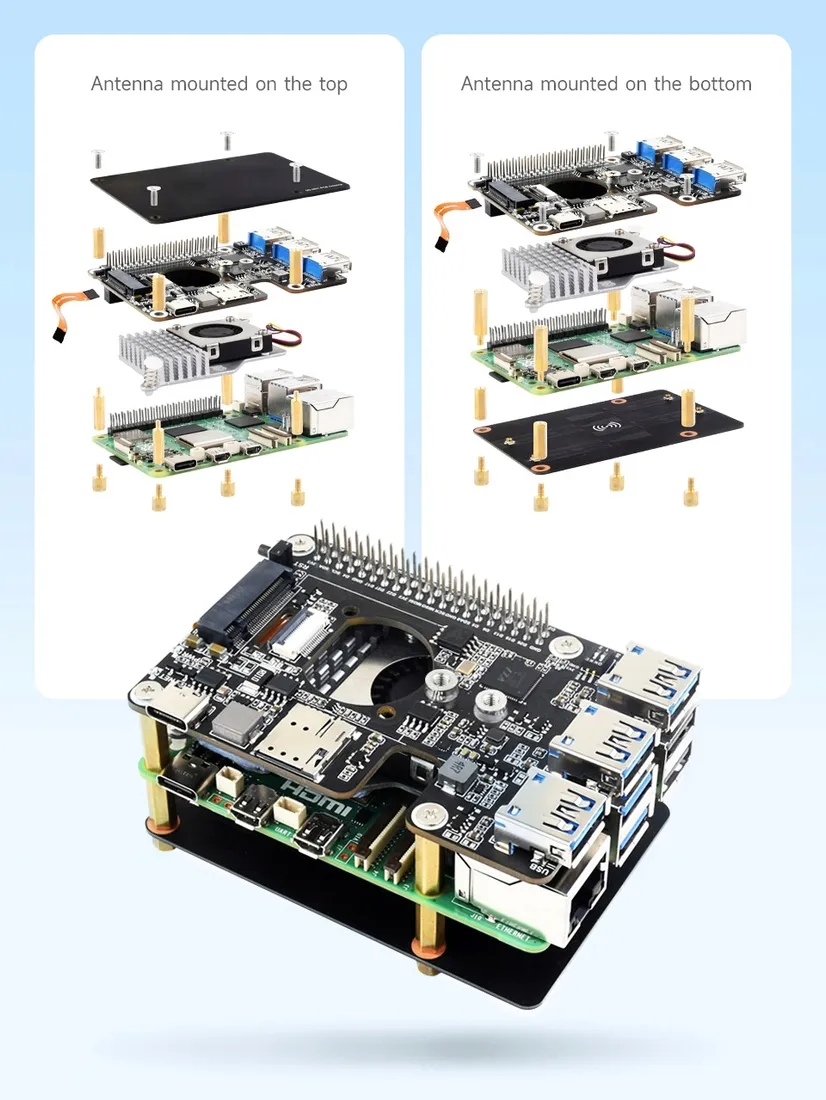

Obsługuje montaż na górze i na dole, łatwy w instalacji, zapewnia dobry efekt komunikacji.

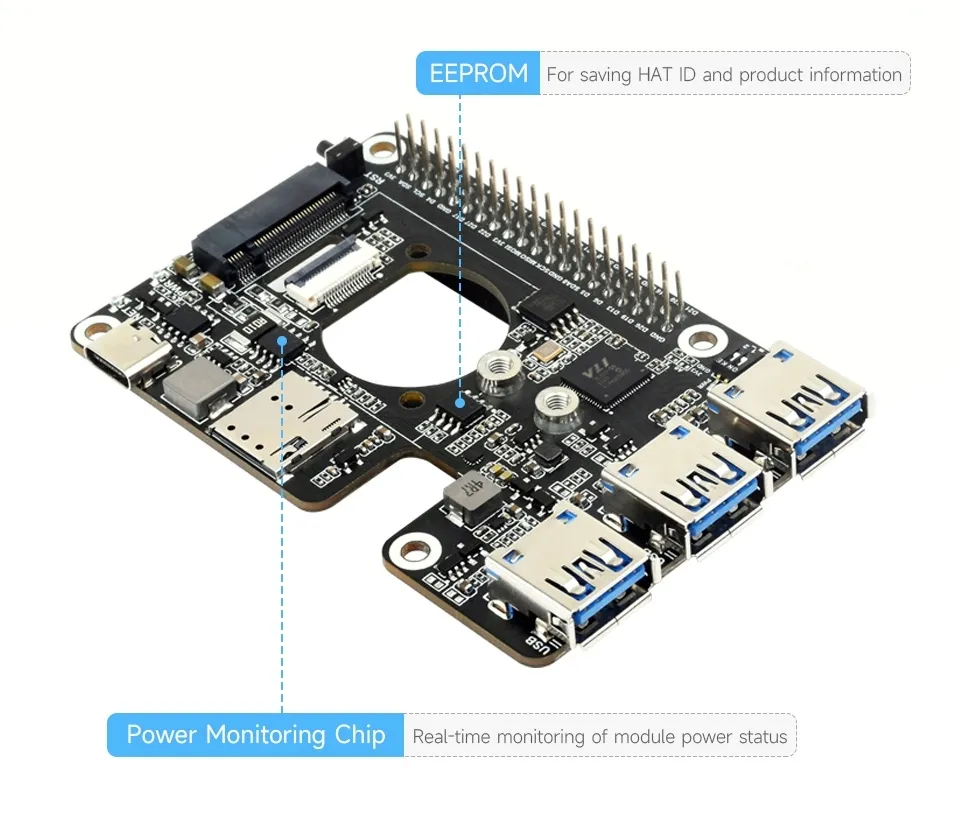

Wbudowany układ monitorowania zasilania i EEPROM

Umożliwia monitorowanie napięcia, prądu i mocy modułu w czasie rzeczywistym przez I2C.

Obsługuje zapisywanie ID HAT+ i informacji o produkcie, zgodnie ze standardem HAT+.

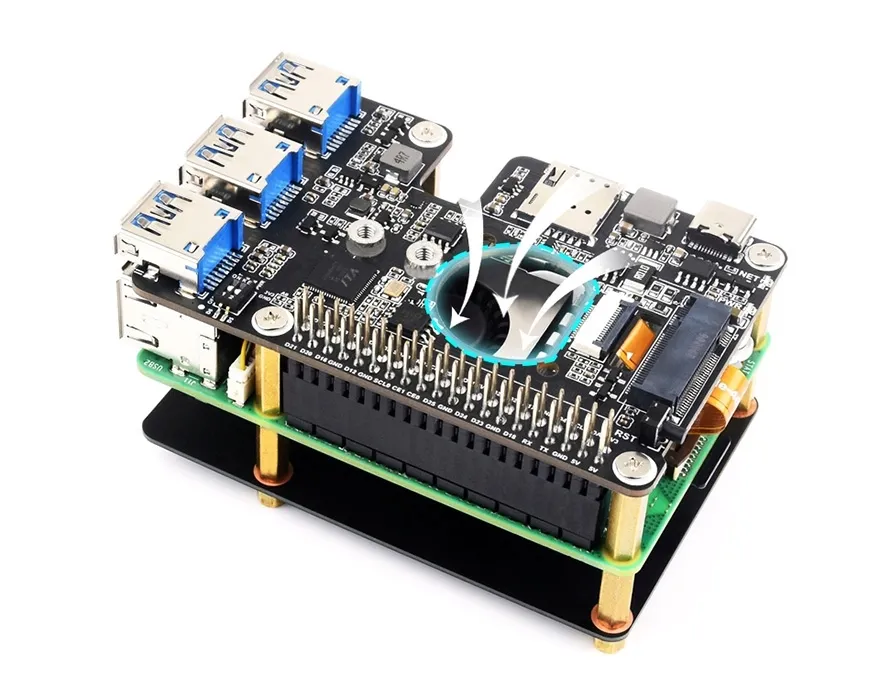

Otwory wentylacyjne dla chłodzenia

Większy przepływ powietrza dla Pi5, szybszy efekt chłodzenia, bardziej stabilna praca.

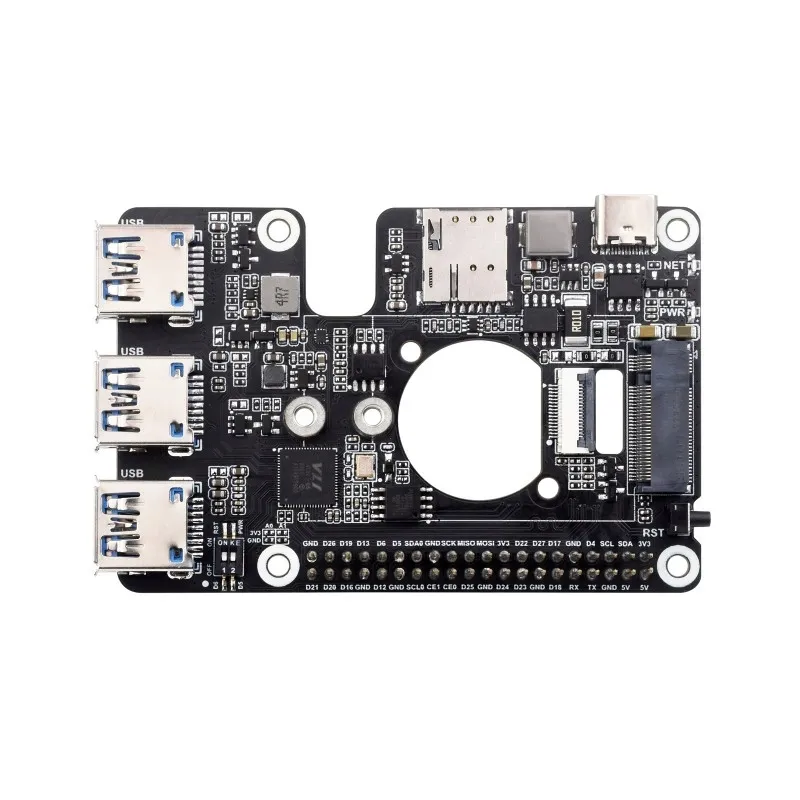

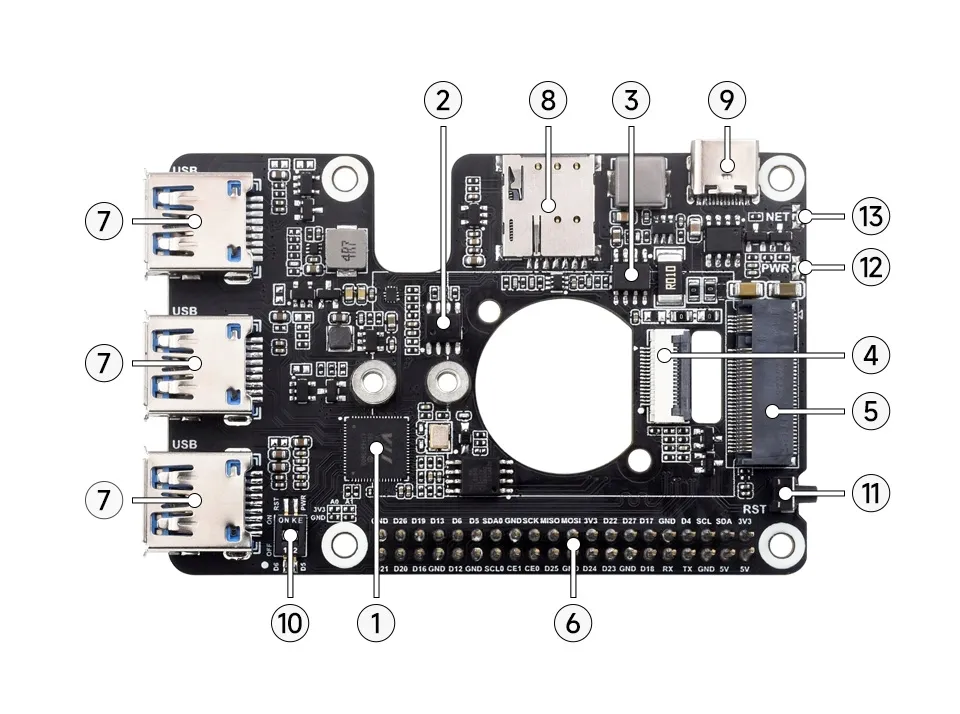

Opis Płyty

1. VL805Układ koncentratora PCIe do USB 3.2 Gen1
2. EEPROMDo zapisywania ID HAT i informacji o produkcie
3. INA219Układ monitorowania zasilania
4. Interfejs PCIe 16PINDo podłączenia do interfejsu PCIe Raspberry Pi 5
5. Gniazdo M.2(NGFF) Key BKompatybilne z modułami 4G/5G M.2 w obudowach 3042/3052
6. Złącze GPIO Raspberry PiDo podłączenia Raspberry Pi 5
7. Rozszerzone porty USB 3.2 Gen1USB1~USB3
8. Gniazdo karty Nano SIMDo instalacji karty Nano-SIM
9. Interfejs Type-CDo obsługi sieci 4G/5G przez Raspberry Pi lub PC za pomocą kabla USB, aktualizacji oprogramowania lub wejścia zasilania zewnętrznego
10. Przełącznik DIPDo przełączania sterowania włączaniem/wyłączaniem i resetowaniem modułu za pomocą pinów GPIO
11. Przycisk ResetNaciśnij, aby zresetować moduł
12. Wskaźnik PWRWskaźnik zasilania
13. Wskaźnik NETWskaźnik stanu sieci modułu

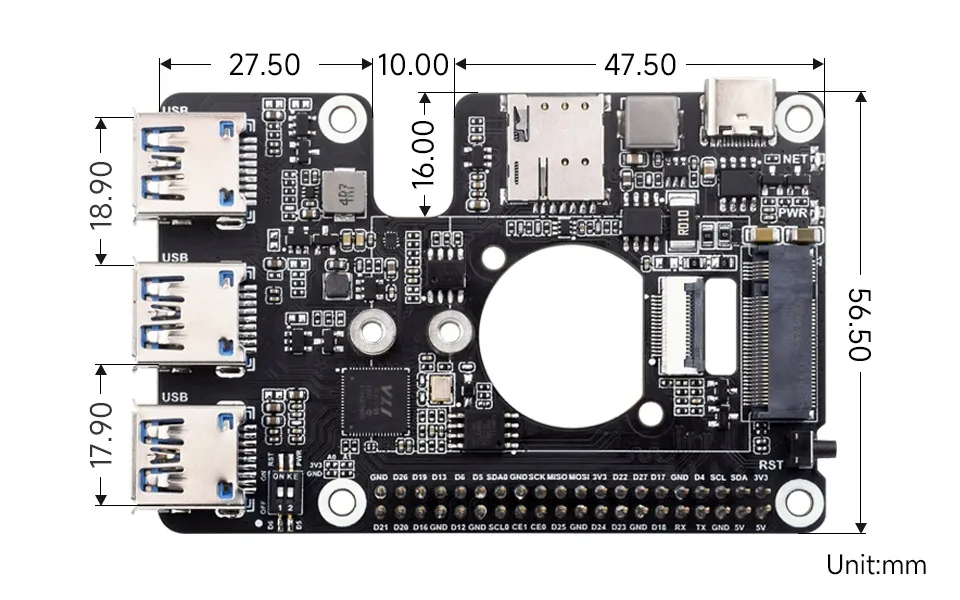

Wymiary

Specyfikacja techniczna:

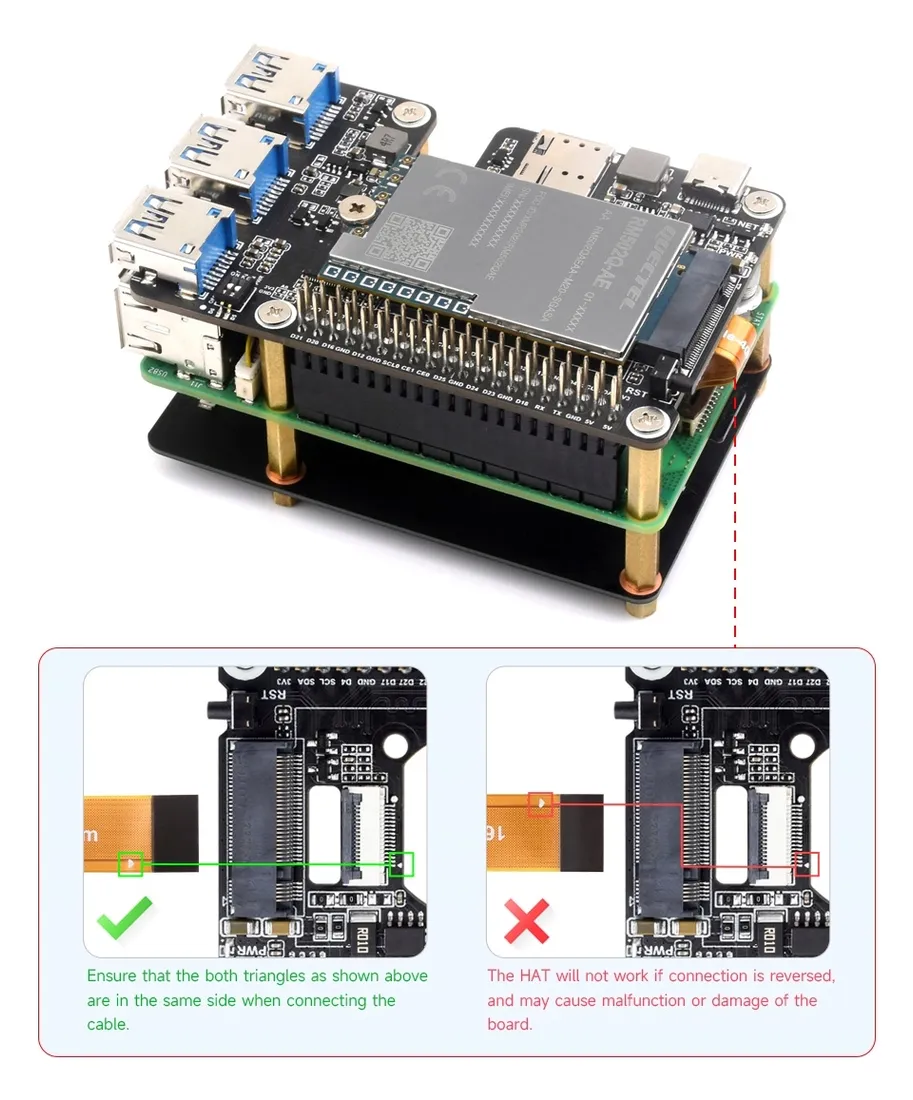

• Interfejs PCIe: Połączenie z Raspberry Pi 5 (kabel 16PIN)
• Porty USB: 3 × USB 3.2 Gen1
• Gniazdo M.2: Key B, kompatybilne z obudowami 3042/3052
• Obsługiwane moduły: Serie SIMCom/Quectel (np. SIM7600, SIM82XX, RM5XX)
• Karta SIM: Gniazdo NANO-SIM
• Monitorowanie zasilania: Układ INA219 (I2C)
• Zasilanie: Przez GPIO Raspberry Pi lub zewnętrzne przez port USB-C
• Kompatybilność: Raspberry Pi 5
• Obsługiwane systemy: Raspberry Pi OS, Ubuntu, OpenWRT

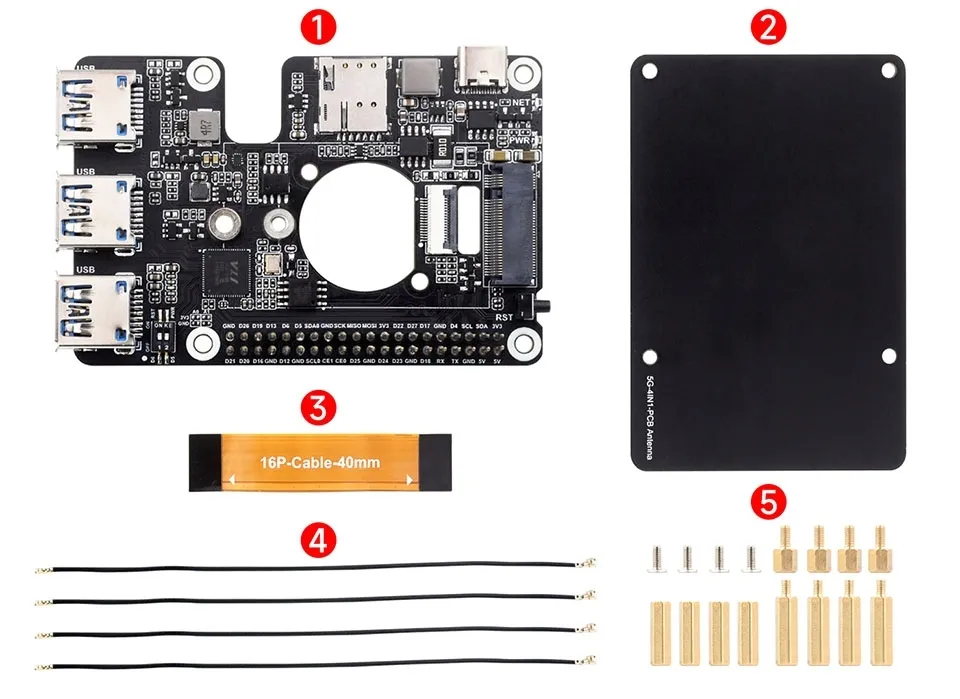

Zawartość zestawu

1. PCIe TO 4G/5G M.2 USB3.2 HAT+ ×1
2. Antena 5G-4IN1-PCB ×1
3. Kabel 16P-Cable-40mm ×1
4. Kabel IPEX1 do IPEX4 (~13cm) 4szt. ×1
5. Zestaw śrubek

Uwaga: Moduł 4G/5G NIE jest dołączony, należy go zakupić osobno w zależności od potrzeb.

Raspberry Pi widoczne na zdjęciach w opisie nie jest dołączone do zestawu.
