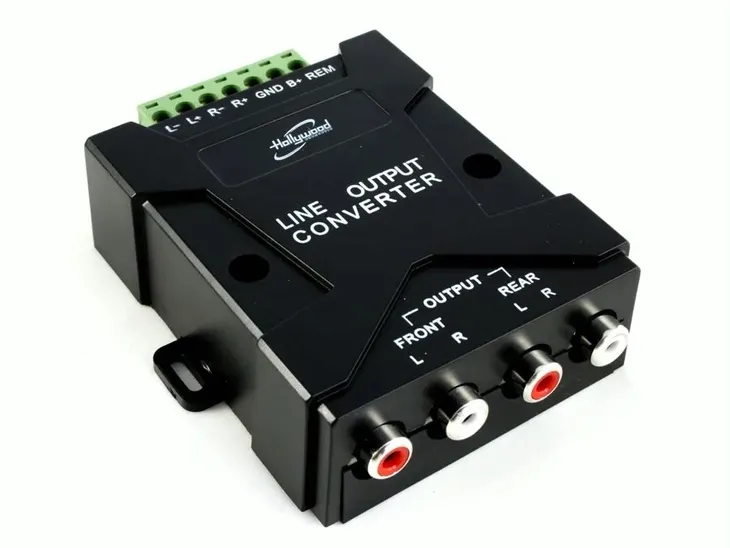

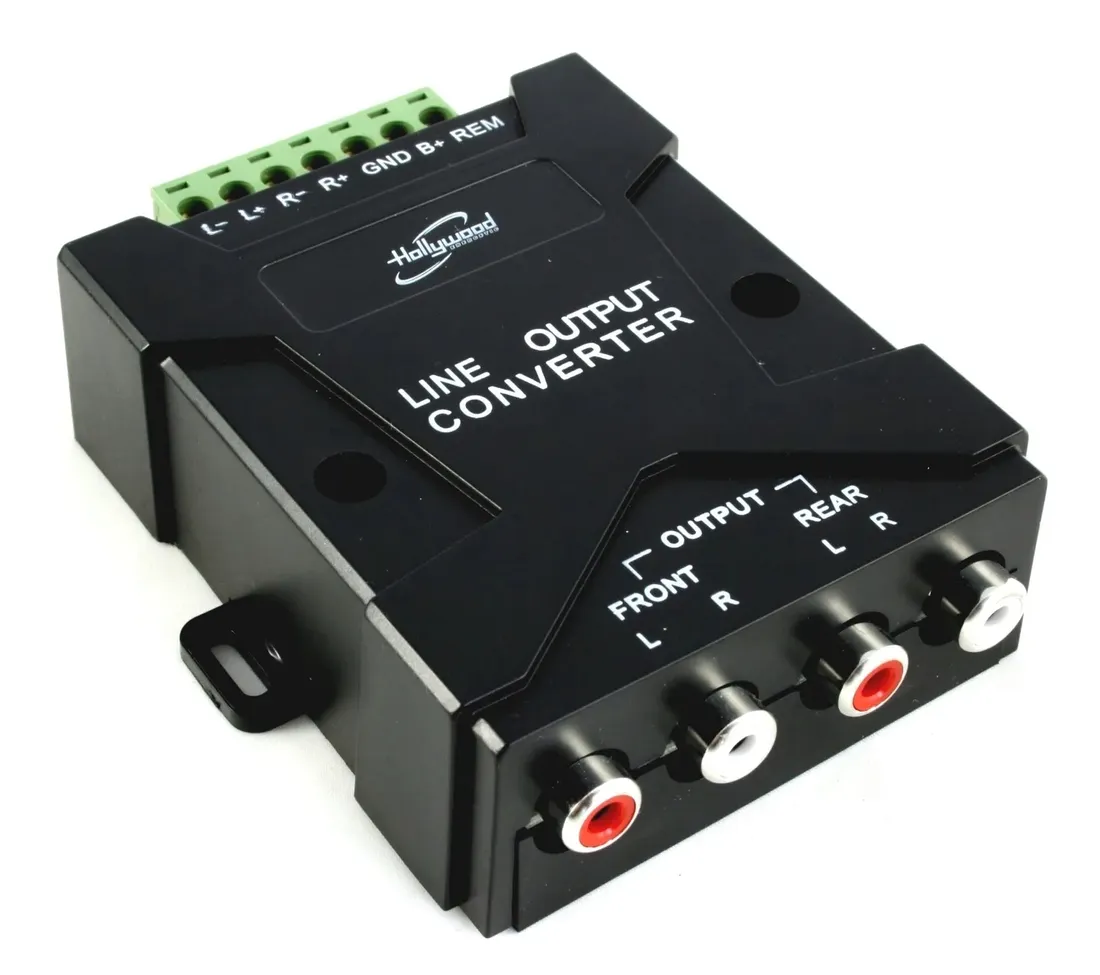

Adapter przejście konwerter HIGH LOW 4x RCA

Adapter przejście konwerter HIGH na LOW

Wersja PREMIUM / bardzo dobra jakość dźwięku

Produkt renomowanej marki Hollywood

________________

• Przydatny adapter podczas montażu car audio
• Zastępuje brakujące wyjścia cinch w radiu
• Zmienia sygnał z głośników na sygnał RCA
• Podłączenie równolegle do głośników
• Wyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zew. wzmacniacza mocy
• Wyjście 4 x RCA ( przód i tył )

W ZESTAWIE

• Konwerter sygnału High / Low
• Opakowanie fabryczne

ID: U280

Wysokiej jakości 2-kanałowy konwerter obniżający sygnału głośnikowy z radioodtwarzacza do poziomu wejść RCA dla zewnętrznego wzmacniacza. Umożliwia podłączenie radioodtwarzacza, który nie posiada wyjść RCA (CINCH) do zewnętrznego wzmacniacza mocy. Konwerter posiada 4 wyjścia RCA, płynną regulację poziomu sygnału wyjściowego, wyjście Remote dla wzmacniacza oraz filtr zakłóceń z separacją składowej stałej (DC).

OPIS POŁĄCZEŃ

• sekcja „OUTPUT”

  4 wyjścia sygnału (Front/Rear) o poziomie RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza mocy

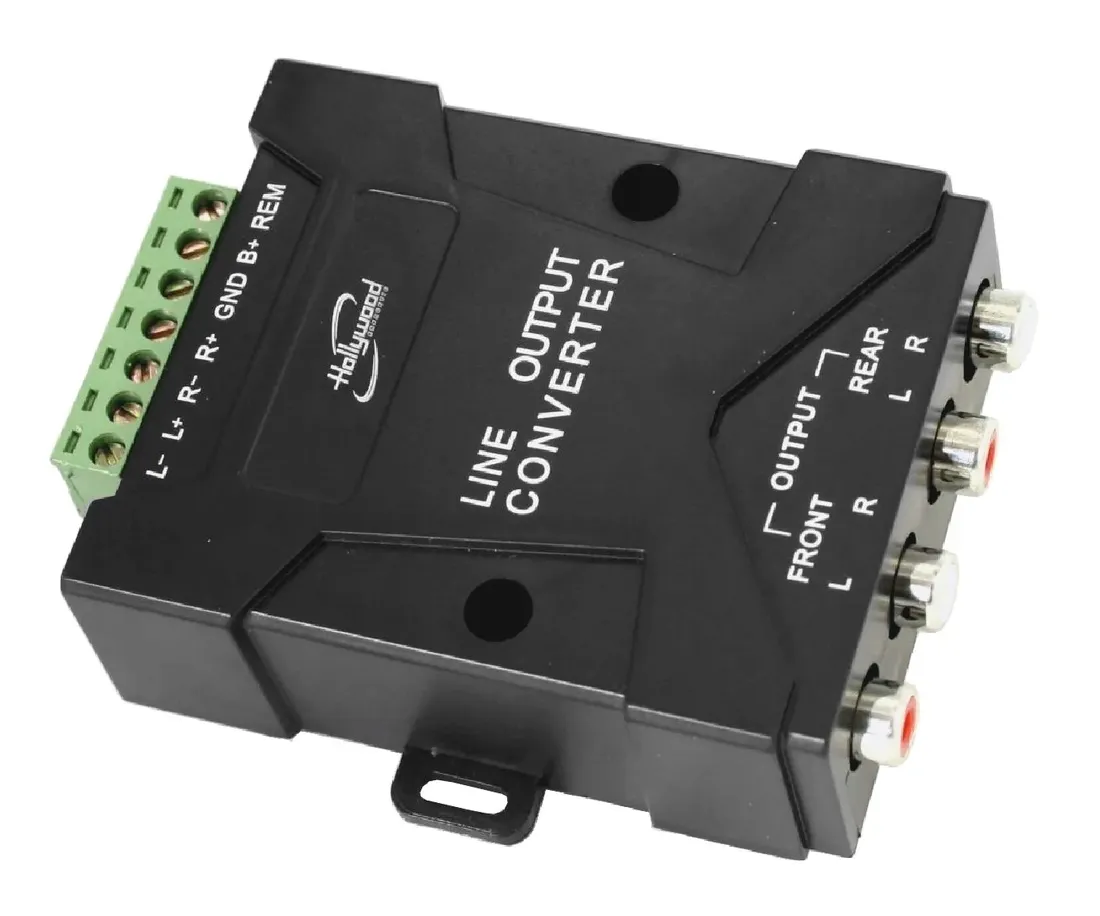

• złącze przewodów:

  (GND) – masa zasilania - podłączyć do masy zasilania radia, wzmacniacza lub do karoserii pojazdu

  (B+) – zasilanie +12V - podłączyć do napięcia +12V, np. do przewodu zasilania radia lub wzmacniacza mocy

  (REM) – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

  (L+) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji dodatniej (+)

  (L-) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji ujemnej (-)

  (R+) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji dodatniej (+)

  (R-) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji ujemnej (-)

Konwerter może być zamontowany w pobliżu radioodtwarzacza, głośników lub bezpośrednio przy wzmacniaczu, o ile nie występują w tych miejscach inne urządzenia lub instalacje, będące źródłem silnych zakłóceń elektrycznych.

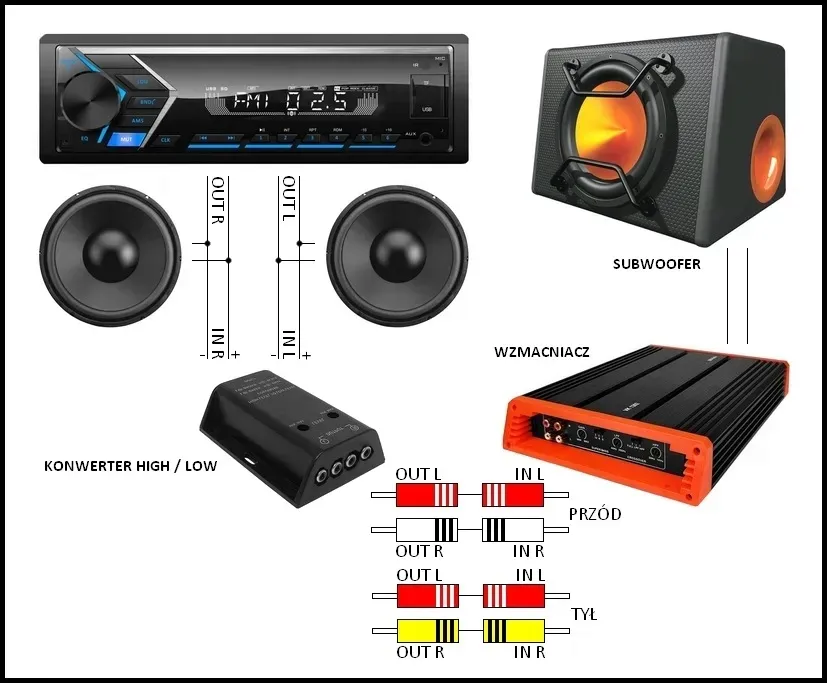

Przykładowy schemat instalacji w aucie
