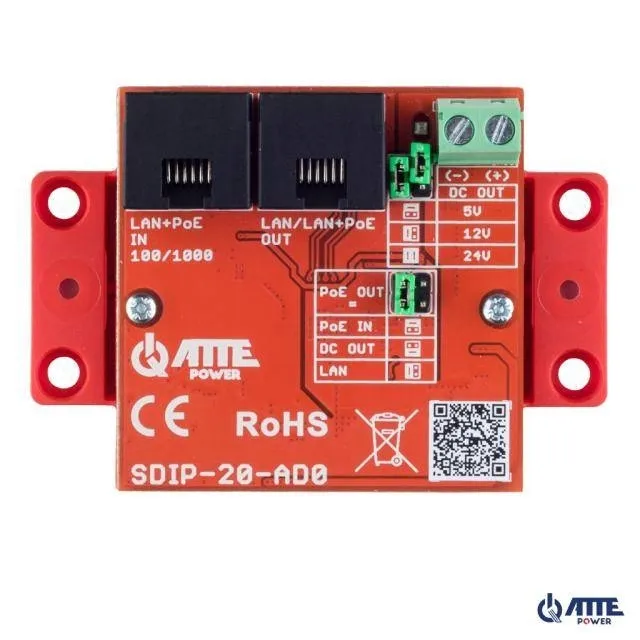

Adapter SDIP-20-AD0 Atte Power

ZASILANIE innego urządzenia ze źródła PoE

Adapter PoE Gigabit Ethernet obniżający napięcie Vout 5V/12V/24V, Pout max 20W 802.3at/af oraz PASSIVE

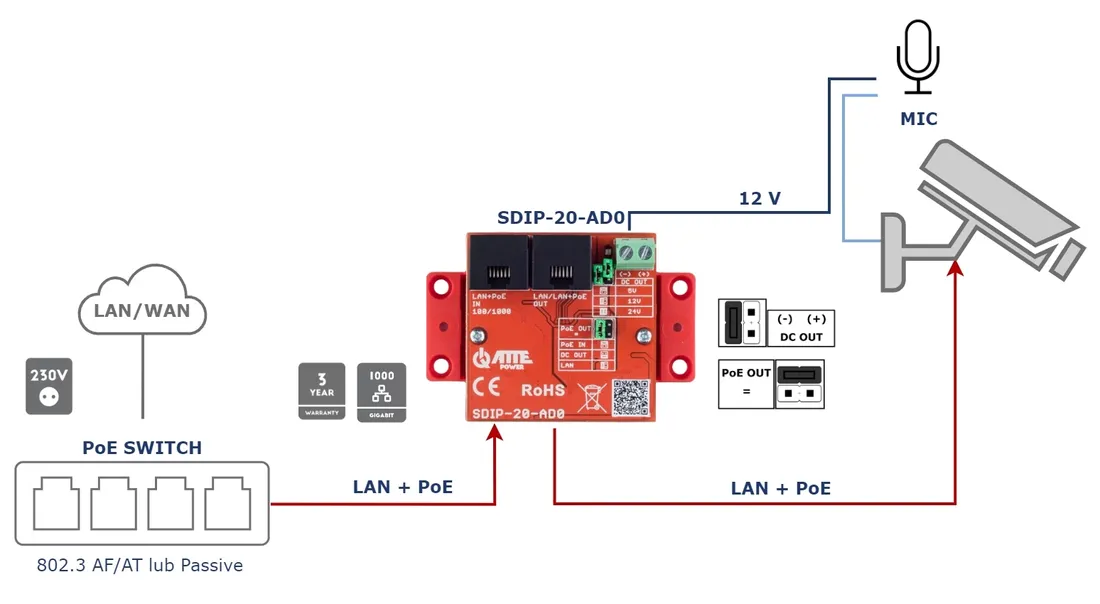

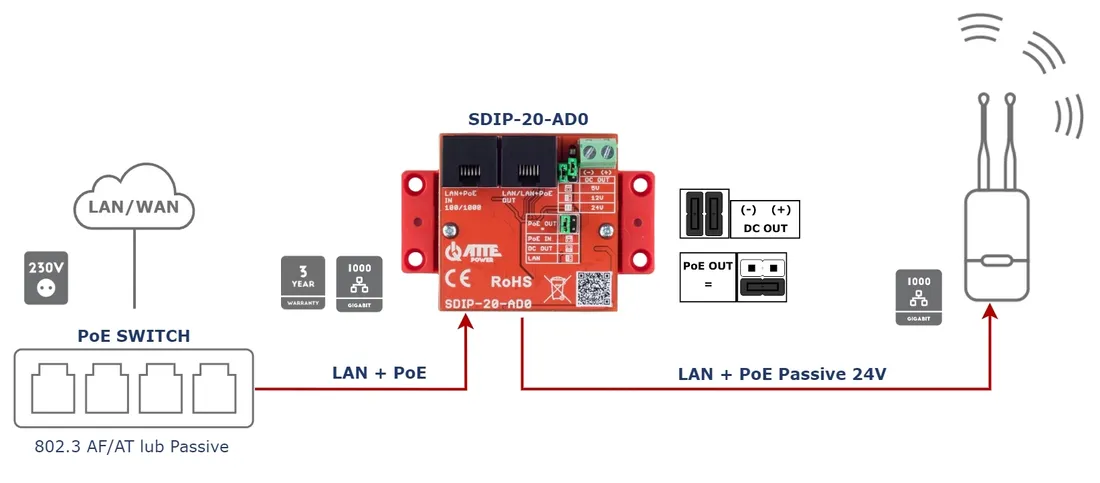

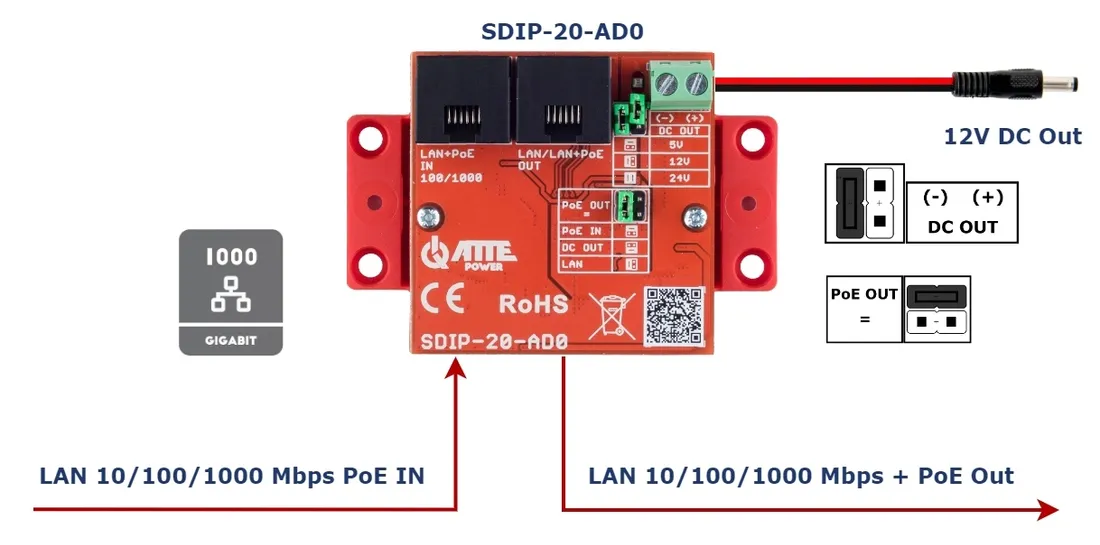

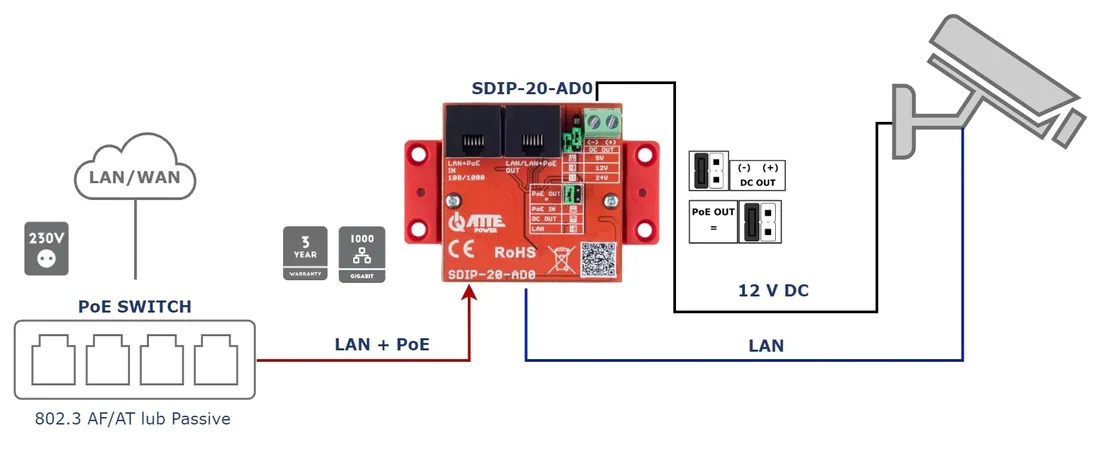

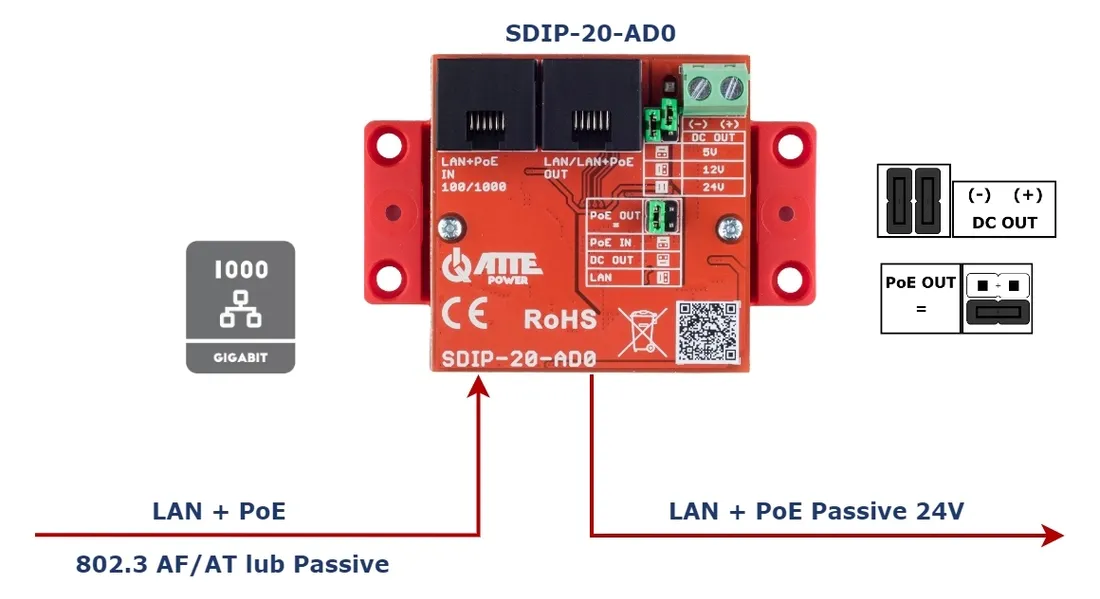

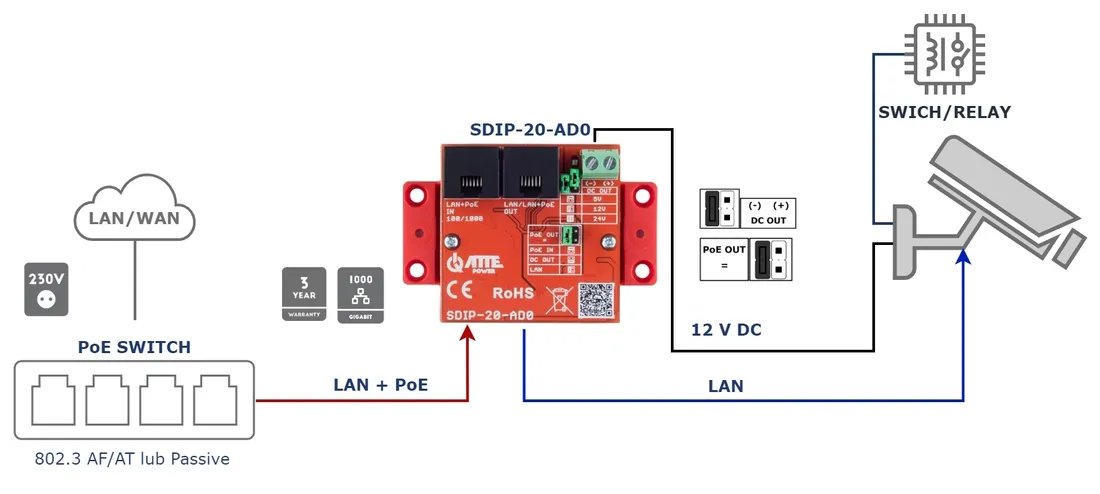

Adapter SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE  lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000Mbps. Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy.  Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V.  Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN.  Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE.Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Dodatkowe kołki montażowe lub adapter pozwalają na montaż w obudowach ABOX lub na szynie TH35.

NAJWAŻNIEJSZE CECHY:

• port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000 Mbps
• w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS

Uwagi instalacyjne:

• Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający.
• Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie.
• Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik.
• Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia

DANE TECHNICZNE:

Obsługiwane zasilacze PoE

802.3 at/af RJ45 Port 10/100/1000Mbps

PASSIVE PoE RJ45 Port 10/100/1000Mbps

Złącza

2x RJ45 Port 10/100/1000Mbps

Napięcie wyjściowe Vout – terminal połączeniowy DC OUT

Napięcie wyjściowe

DC OUT 5 VDC / 12 VDC / 24 VDC +/-5% ustawiane zworką

PoE OUT brak / 5 VDC / 12 VDC / 24 VDC +/-5% ustawiane zworką

PINY PoE: 4,5 (V+) 7,8 (V-) PassivePoE

Moc wyjściowa DC OUT

max. 20W

Napięcie wejściowe

44 ... 56 VDC (PoE)

PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)

Zabezpieczenia

Zabezpieczenie przeciążeniowe przetwornicy 2A z auto powrotem

Sygnalizacja

LED czerwona - obecność napięcia wyjściowego

Konstrukcja obudowy

Podstawa montażowa uniwersalna, kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni

Stopień ochrony

IP20

Zakres temperatur pracy

-25°C ... +50°C

Wymiary

51 x 51 (73)x 21 mm

Waga

0,031 kg
