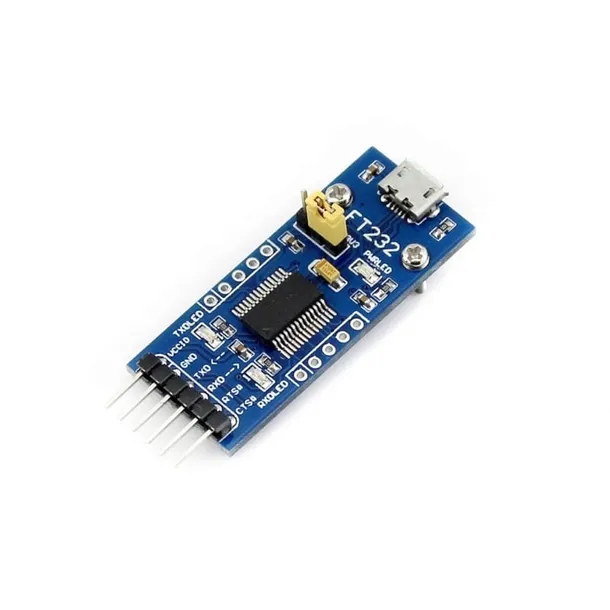

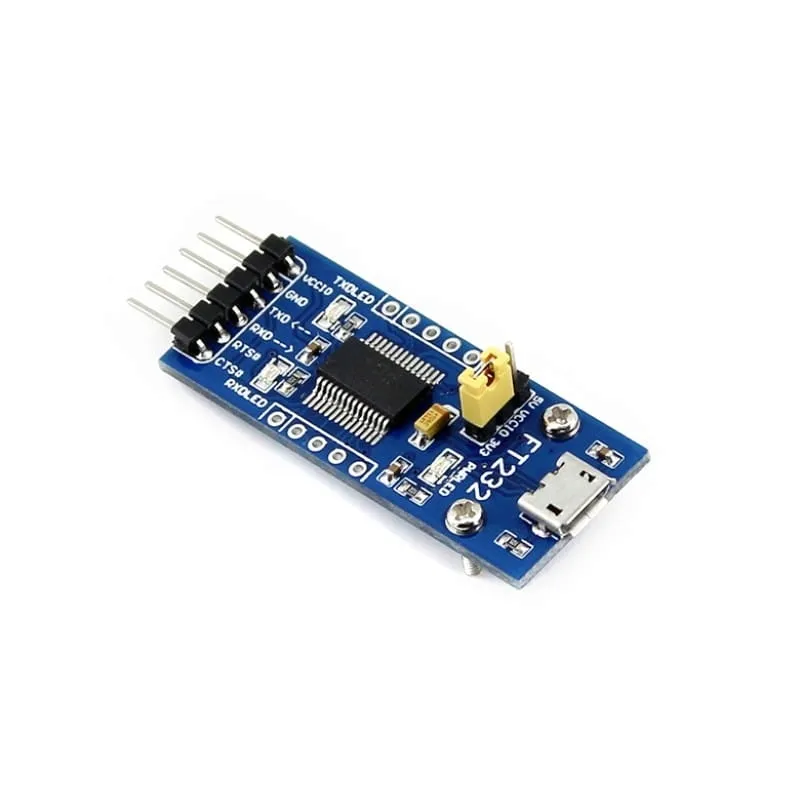

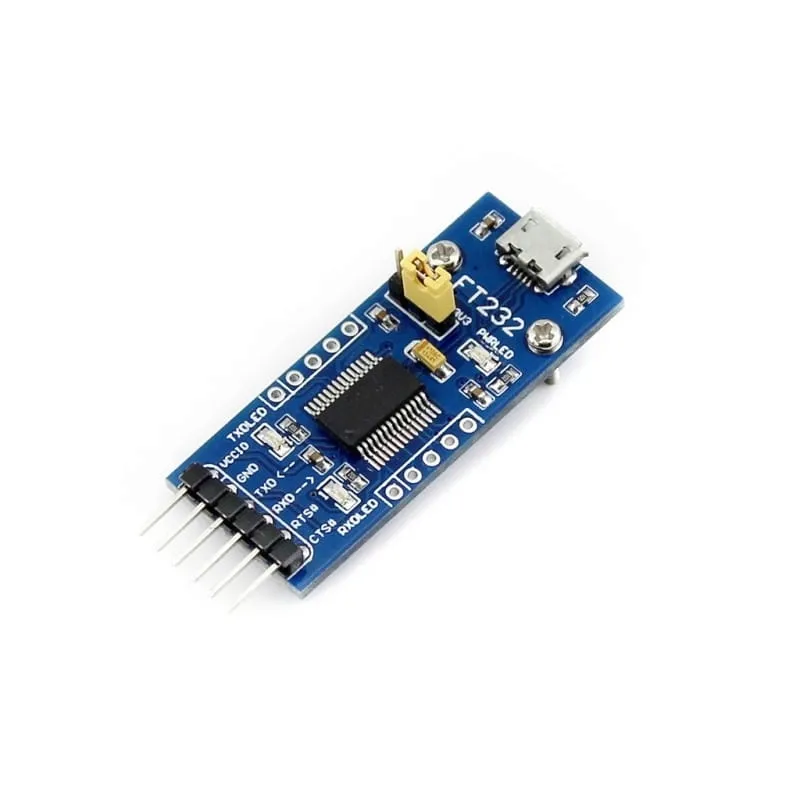

Adapter USB na UART z FT232 złącze micro USB

Adapter USB na UART, umożliwiający podłączenie mikrokontrolera do komputera PC używając portu USB. W adapterze został użyty oryginalny układ FTDI FT232RL, co gwarantuje bezproblemową pracę z nowymi systemami Windows.

✅ Specyfikacja

• Oryginalny układ FT232RL
• Obsługiwane systemy: Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...
• Tryby zasilania: wyjście 5V, wyjście 3.3V, zasilanie z systemu zewnętrznego (3.3V-5V)
• 3 LEDy: TXD LED, RXD LED, POWER LED

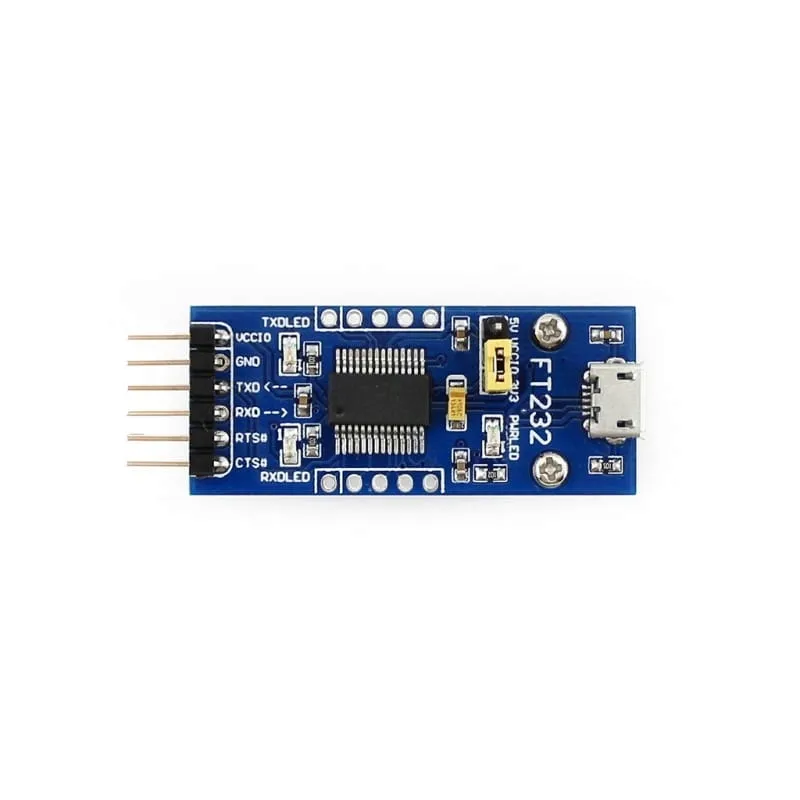

• Wyprowadzenia:
• TXD, RXD, RTS#, CTS# : podłączone do goldpinów

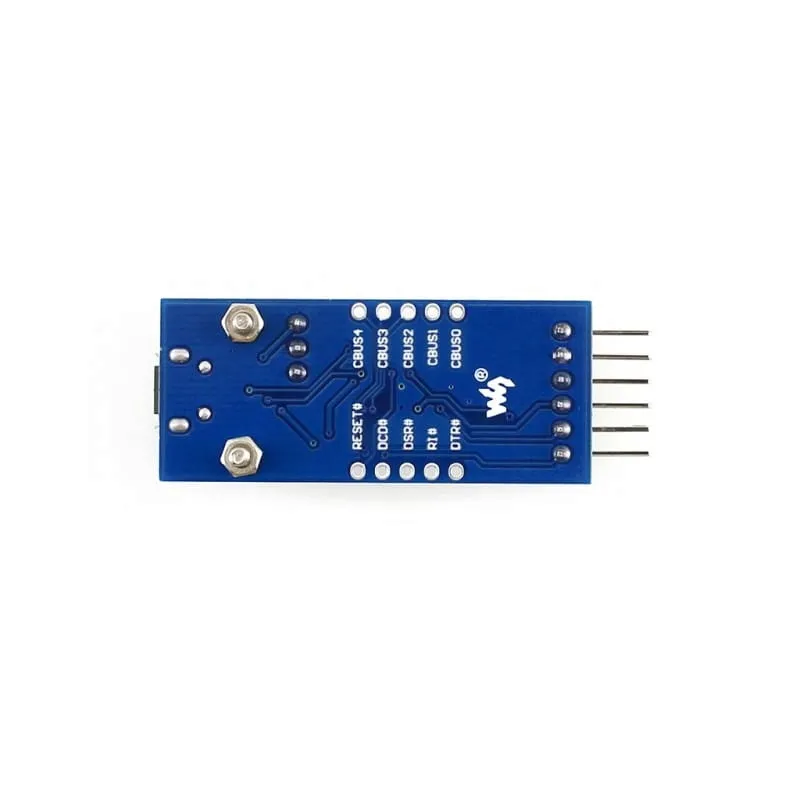

• Pozostałe wyprowadzanie układu FT232RL dostępne są na polach lutowniczych, wystarczy wlutować goldpiny

✅ Sposób użycia:

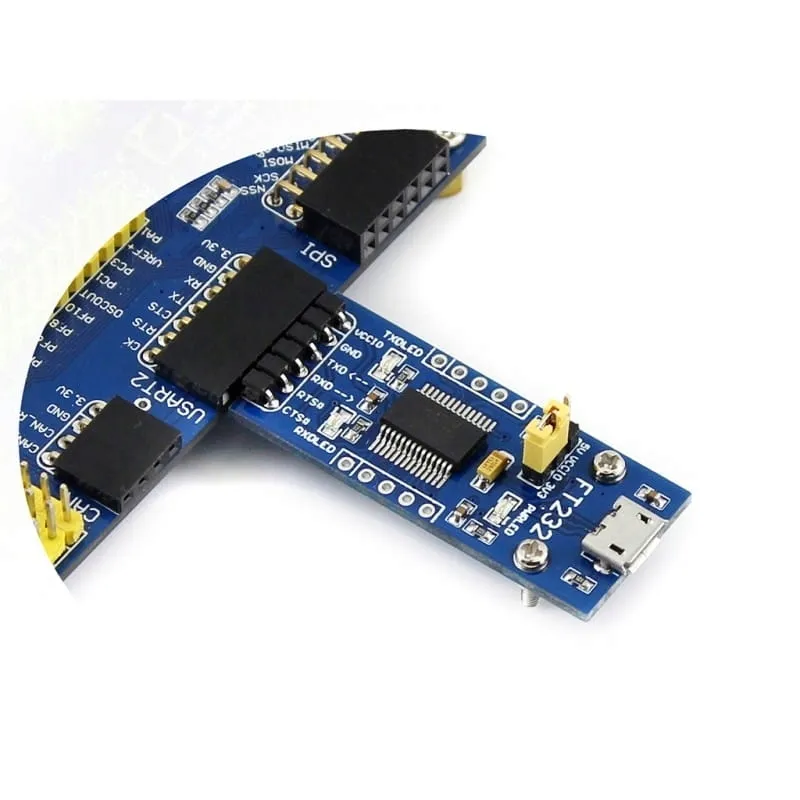

In the case of working with a MCU:

• VCCIO ↔ 3.3V or 5V output (the module is powered from USB, onboard jumper should be shorted to 3.3V or 5V)
• GND ↔ GND
• TXD ↔ MCU.RX (signal direction: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (signal direction: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (signal direction: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (signal direction: MCU.RTS >> FT232 >> PC.CTS)

▶️ Zestaw zawiera:

1. Adapter USB UART Board micro× 1
2. Listwy goldpin źeńska, męska  × 1
3. Przewody połączeniowe
