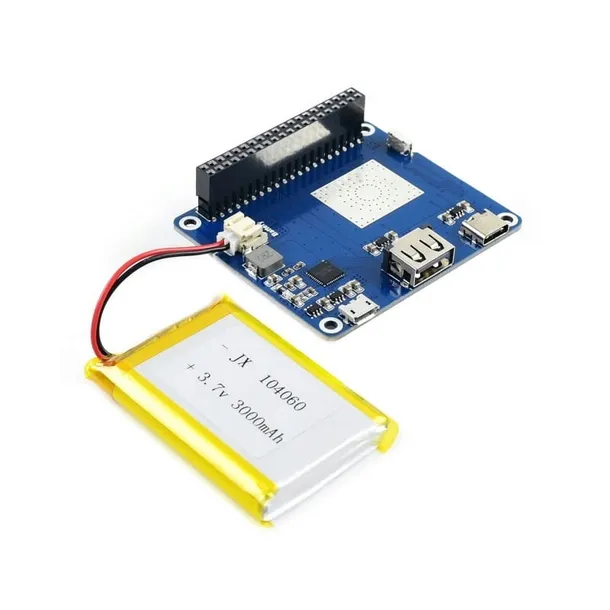

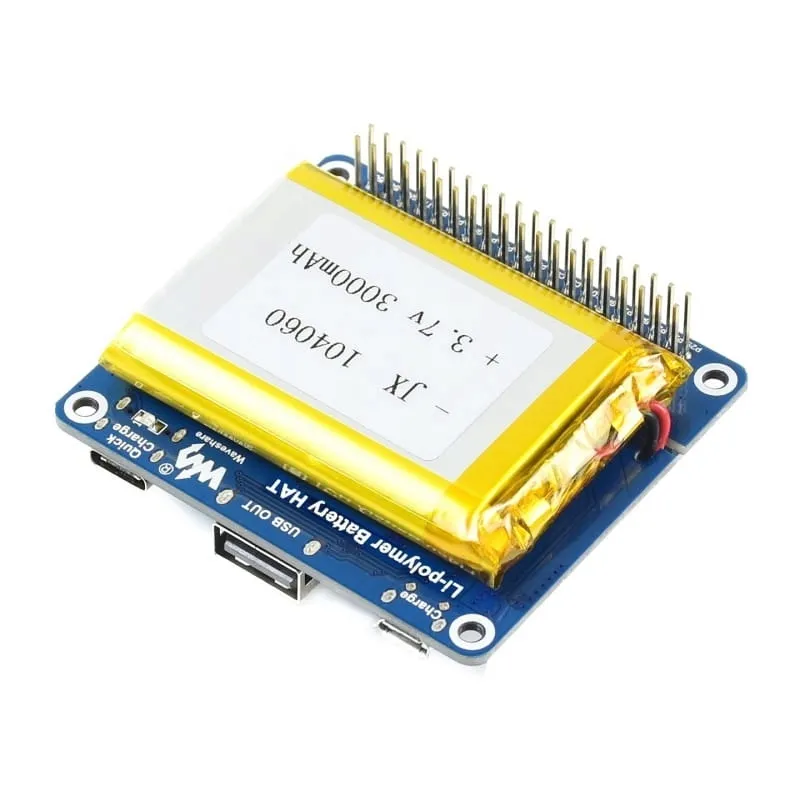

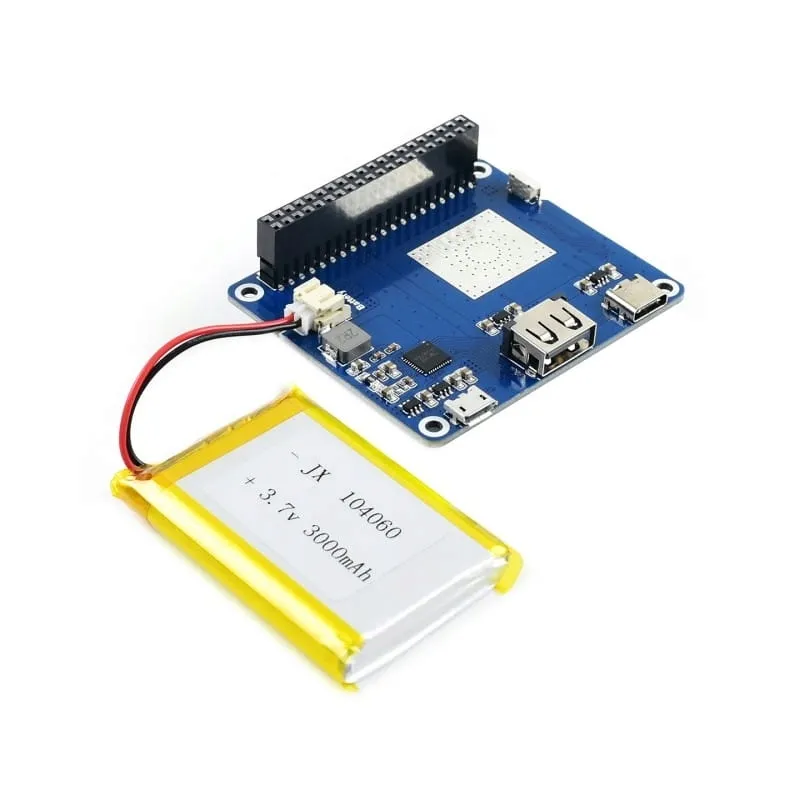

Li-polymer Battery HAT - Nakładka z baterią Li-po

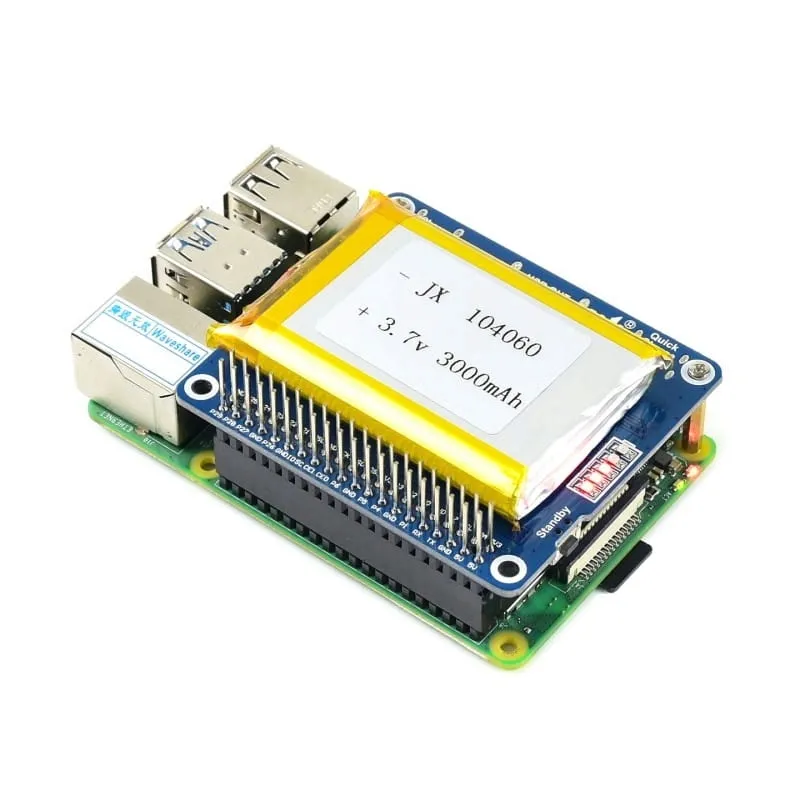

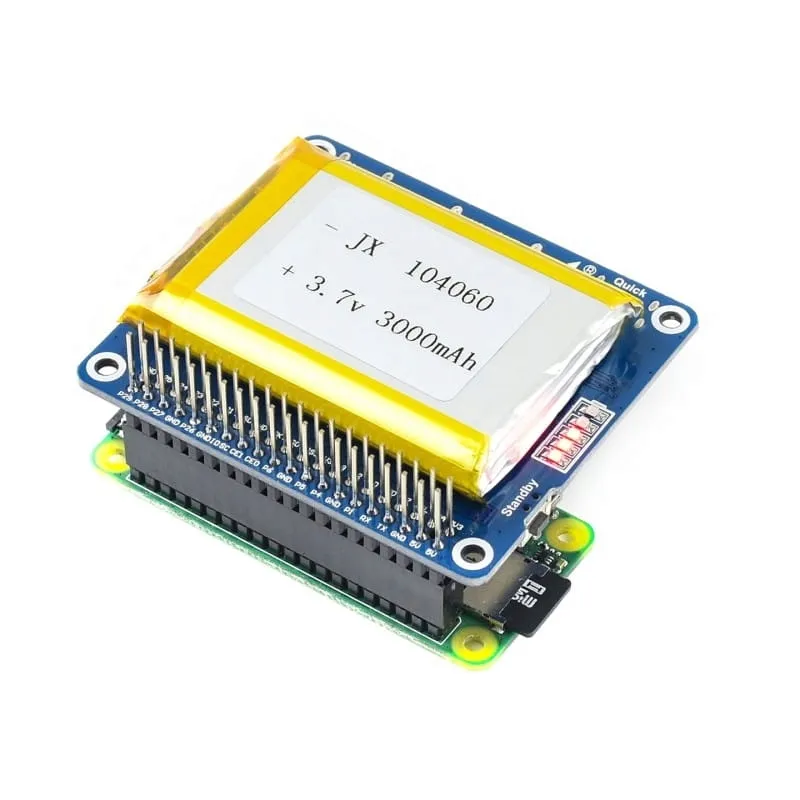

Power bank dla Raspberry Pi oparty na ogniwie Li-po oraz specjalistycznym układzie zarządzania mocą SW6106.

Moduł dostarcza napięcia 5V oraz pełni funkcję ładowarki. Idealnie nadaje się do malin typu b / a + b / + / 2b, 3b / 3b / + / 4b.

Właściwości:

• Zawiera chip SW6106, wspiera dwukierunkowe szybkie ładowanie, wspiera protokoły ładowania PD/QC/FCP/PE/SFCP.
• Zawiera obwody ochrony baterii w tym przed odwrotnym podłączeniem, przed przeładowaniem i ochronę przeciwzwarciową.
• Wskaźniki: szybkiego ładowania / pojemności.
• Złącze PH 2.0 do podłączenia 3.7V 3000mAh baterii Li-polymer (MSDS certified).

Specyfikacja:

• Napięcie wyjściowe: 5V
• Napięcie wejściowe ładowania: 5V
• Zawiera baterię: 3.7V Litowo polimerowa (4.2V kiedy naładowana)
• Wymiary: 65.0mm × 56.5mm
• Otwory montażowe: 3.0mm

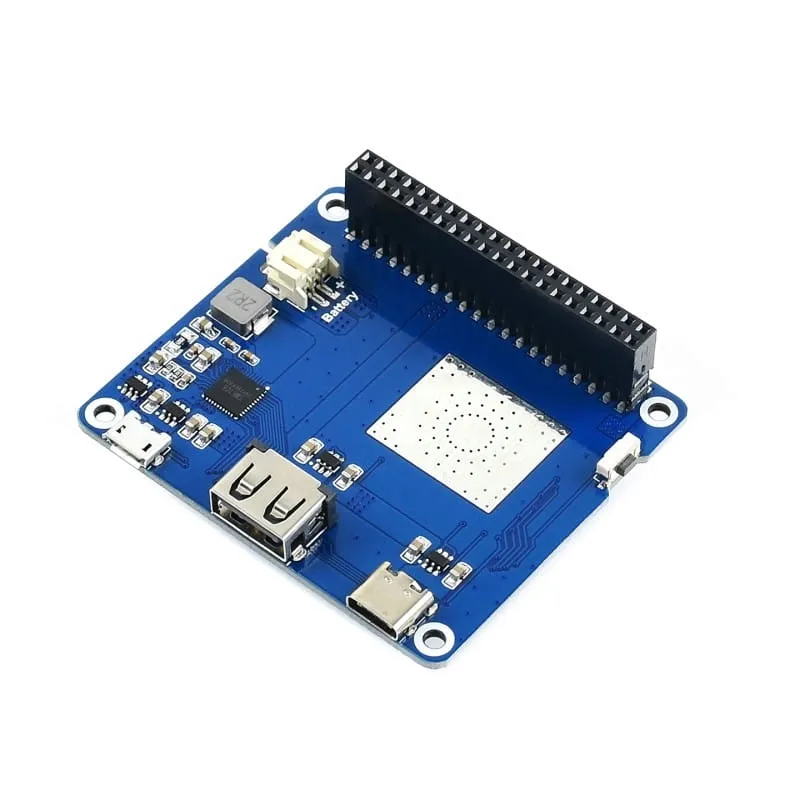

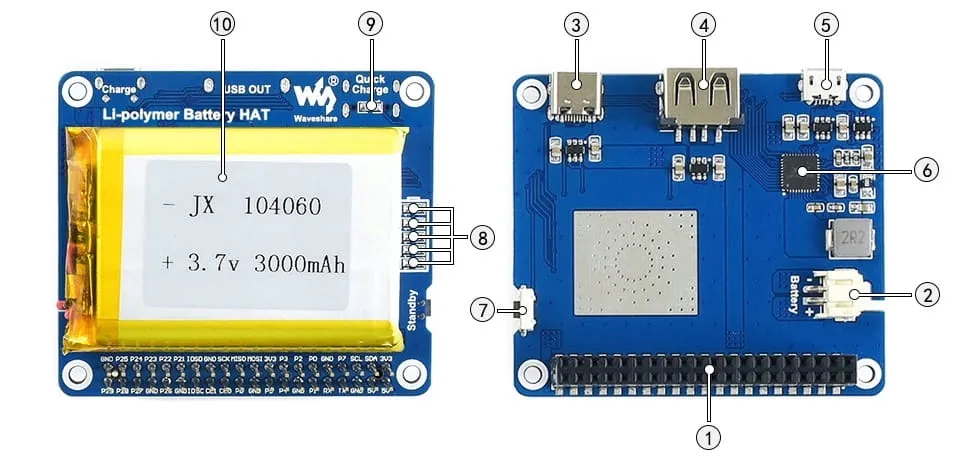

Zawartość modułu:

1. Złącze w standardzie Raspberry Pi GPIO: dla podłączenia Raspberry Pi.(przelotowe)
2. Złącze PH 2.0: dla podłączenia baterii 3.7V Li-polymer.
3. Złącze USB Type-C: 5V wyjście, wspiera szybkie ładowanie.
4. Złącze USB Type-A: 5V wyjście zasilania.
5. Złącze Micro USB: 5V ładowanie akumulatora.

6. SW6106 układ zarządzania mocą.

7. Przełącznik kontroli wyjścia zasilania

   Click: tryb pracy, zapewnia 5V na wyjściu.

   podwójny click: tryb standby, Wyjście odłączone

8. Wskaźnik naładowania: 5x LED
9. Wskaźnik szybkiego ładowania: świeci kiedy szybkie ładowanie
10. Akumulator Li-polymer: 3.7V 3000mAh, MSDS certyfikat

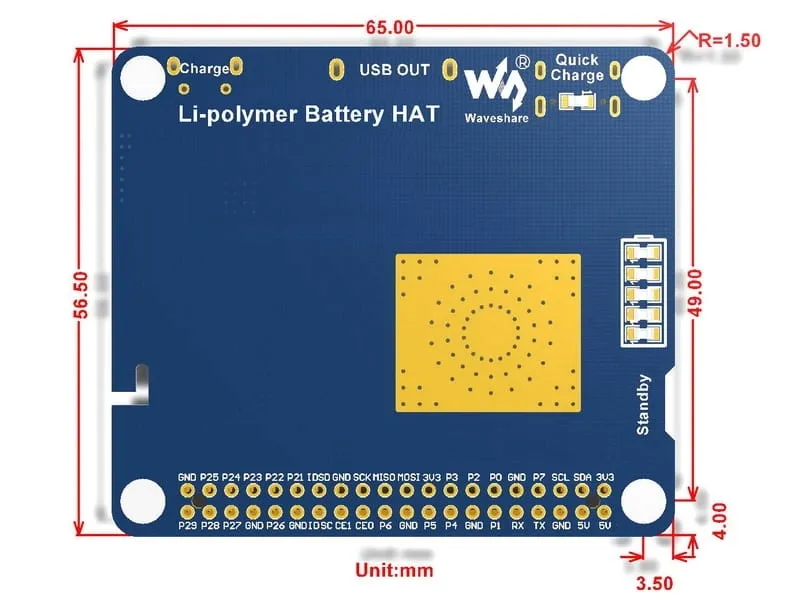

Wymiary:

Wiki: Li-polymer_Battery_HAT
