Opis

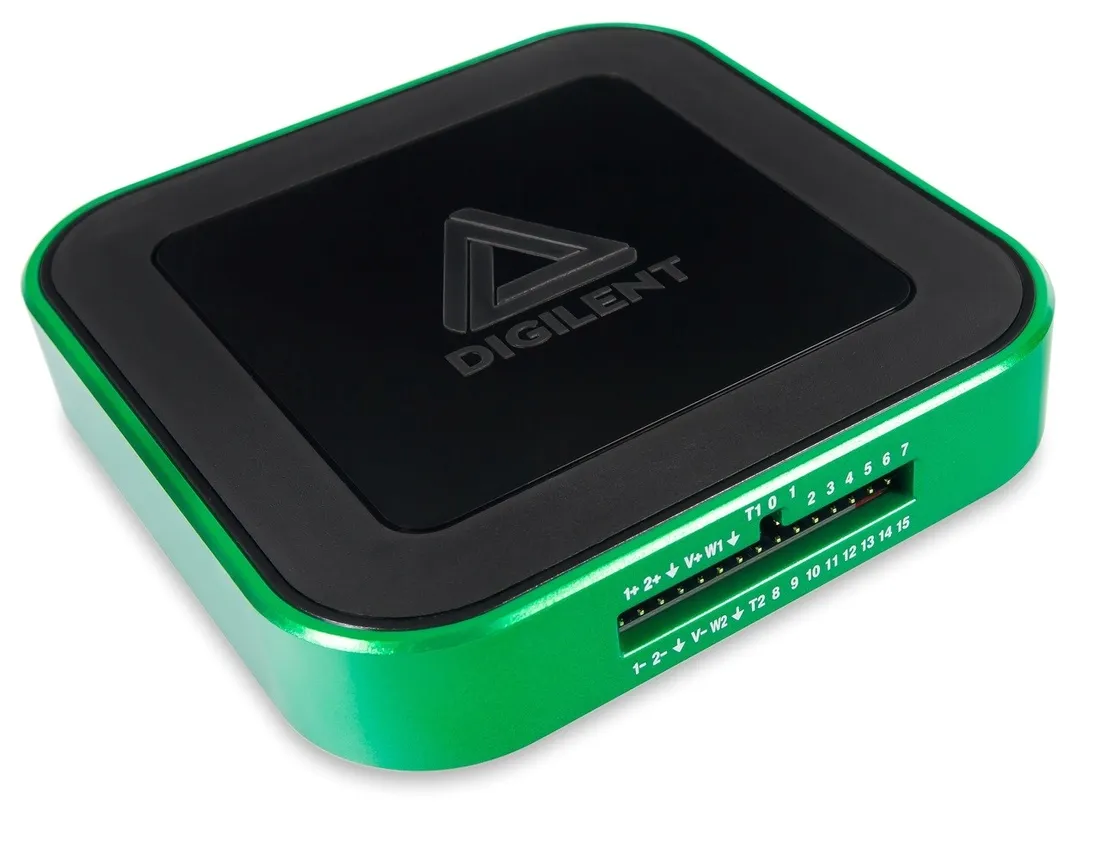

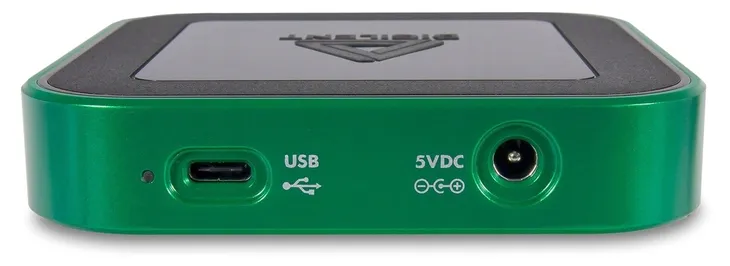

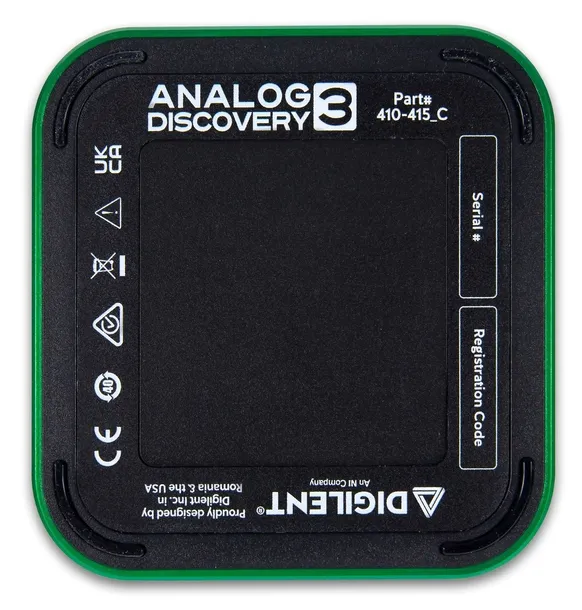

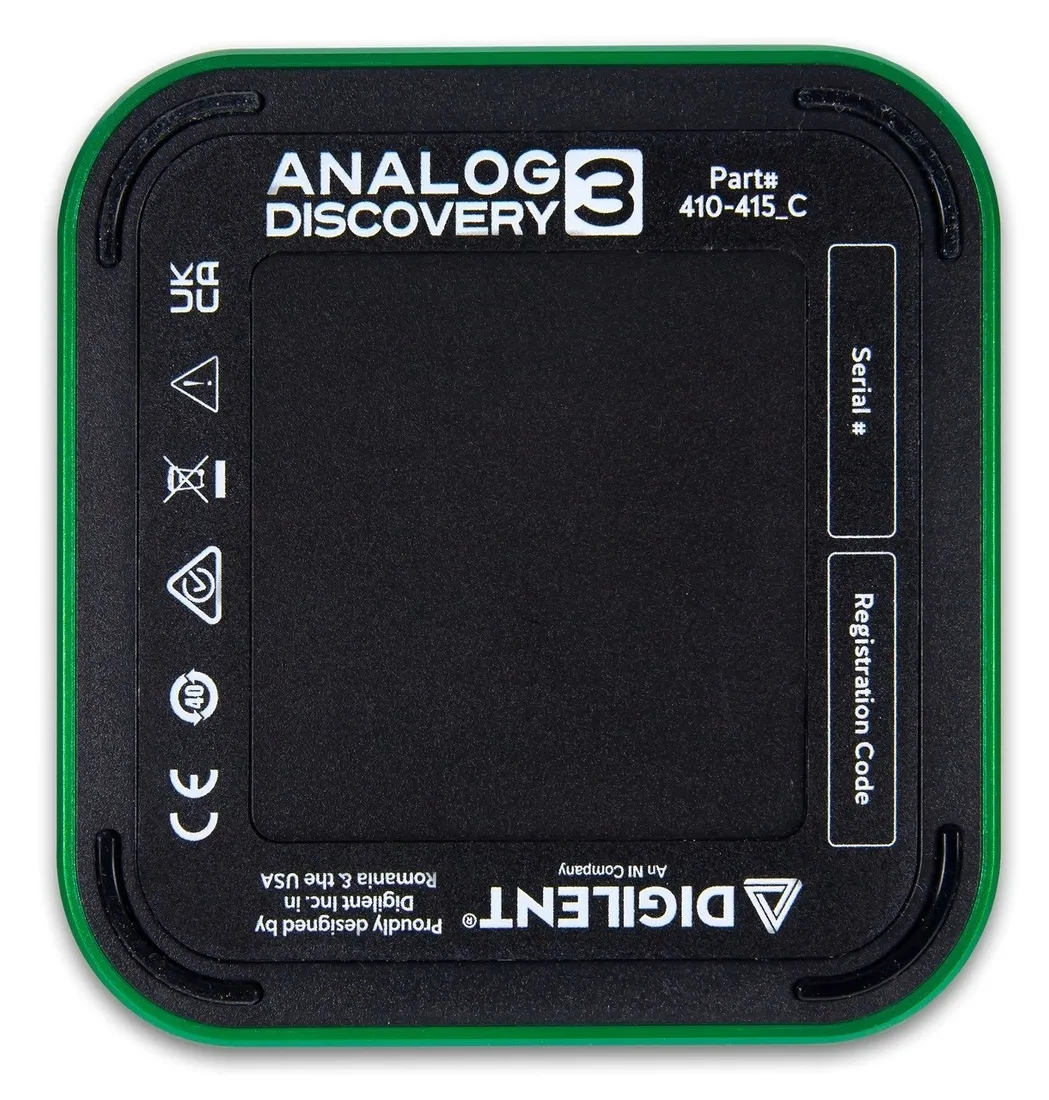

Analog Discovery 3 to cyfrowy oscyloskop, analizator logiczny, generator przebiegów i programowany zasilacz w jednym. Korzystając z dołączonego oprogramowania WaveForms (obsługiwanego przez systemy Windows, Mac i Linux), oscyloskop Analog Discovery 3 może być używany w laboratorium, w warsztacie, a nawet w domu jako zestaw przyrządów testowych. Podobnie jak jego poprzednik, Analog Discovery 3 jest przenośnym urządzeniem testowym i pomiarowym zasilanym przez USB, choć teraz jest wyposażony w ulepszone złącze USB-C. Jest lekki i wystarczająco mały, aby zmieścić się w kieszeni lub plecaku.

Najnowsze urządzenie z serii Analog Discovery daje inżynierom dostęp do dwóch nowych zaawansowanych funkcji WaveForms: filtra FIR (skończonej odpowiedzi impulsowej) i kontrolera PID (proporcjonalno-całkująco-różniczkującego). Dzięki zastosowaniu opcjonalnych filtrów FIR na kanałach wejściowych oscyloskopu, użytkownicy mogą zmniejszyć ilość szumów o wysokiej częstotliwości, które mogą wpływać na jakość ich pomiarów. Kontroler PID umożliwia sterowanie sygnałem wyjściowym w oparciu o odpowiedź systemu.

Analog Discovery 3 charakteryzuje się większym rozmiarem bufora , co pozwala na wysyłanie większej ilości danych przez generator przebiegów i odbieranie ich przez oscyloskop. Posiada również zwiększoną częstotliwość próbkowania do 125 MS/s na wszystkich kanałach i mocniejszy zasilacz (~800 mA). Większe bufory oferują również zwiększoną wydajność z wyższą rozdzielczością pasm AM/FM, wraz z modulacją fazy AWG, sumowaniem i wewnętrzną pętlą zwrotną.

Urządzenie sprzętowe komunikuje się z WaveForms za pośrednictwem połączenia USB z komputerem, umożliwiając użytkownikom przechwytywanie, nagrywanie, analizowanie i generowanie przebiegów sygnału. Oprócz korzystania z przyrządów, aplikacja WaveForms posiada narzędzie edytora skryptów , które pozwala na tworzenie niestandardowych skryptów w JavaScript. WaveForms jest przeznaczony do uruchamiania na laptopie lub komputerze stacjonarnym i jest kompatybilny zsystemami Windows, Mac i Linux .

Aby wykorzystać jeszcze większy potencjał przystawki, użytkownik ma do dyspozycji WaveForms Software Development Kit (SDK) , który może być używany do tworzenia niestandardowych aplikacji i skryptów w Pythonie, C i innych językach. Analog Discovery 3 jest również kompatybilny z LabVIEW i Digilent Toolbox oraz MATLAB Data Acquisition Toolbox firmy MathWorks.

Właściwości

Oscyloskop

• Dwa kanały różnicowe o rozdzielczości 14 bitów z szybkością do 125 MS/s na kanał
• Zakres wejściowy +/-25 V
• Pasmo 30+ MHz
• Konfigurowalne przez użytkownika filtry wejściowe i wzmacniacz lock-in
• FFT, spektrogram, wykres oczkowy, wykres XY i inne

Generator sygnałów

• Dwa kanały o rozdzielczości 14 bitów z szybkością do 125 MS/s na kanał
• Zakres wyjściowy +/-5 V
• Pasmo 12 MHz
• Standardowe przebiegi, sygnały modulowane amplitudowo i częstotliwościowo, bezpośrednie odtwarzanie z wejść analogowych, niestandardowe przebiegi

Analizator logiczny

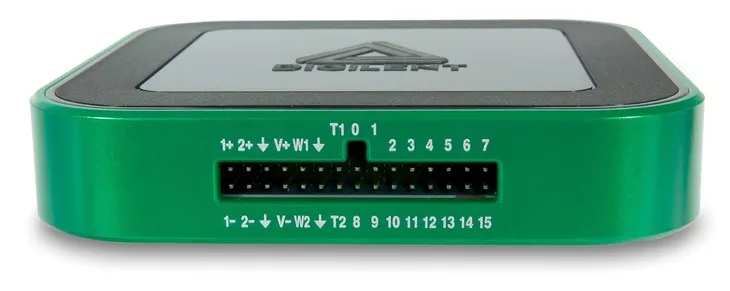

• 16 cyfrowych kanałów I/O z prędkością do 125 MS/s na kanał
• Indywidualnie konfigurowalne wejścia i wyjścia cyfrowe 3,3 V, wejścia tolerujące 5 V
• SPI, I2C, UART, CAN, JTAG, logika ROM, niestandardowe protokoły

Programowany zasilacz

• Zmienne źródła zasilania od 0,5 V do 5 V i od -0,5 V do -5 V
• Do 800 mA na kanał przy użyciu dodatkowego źródła zasilania

Inne

• Analizator widma, analizator sieci i analizator impedancji
• Analizator protokołów, wirtualne cyfrowe wejścia/wyjścia, takie jak przyciski, przełączniki, diody LED
• Rejestrowanie danych, woltomierz, tworzenie skryptów w aplikacji

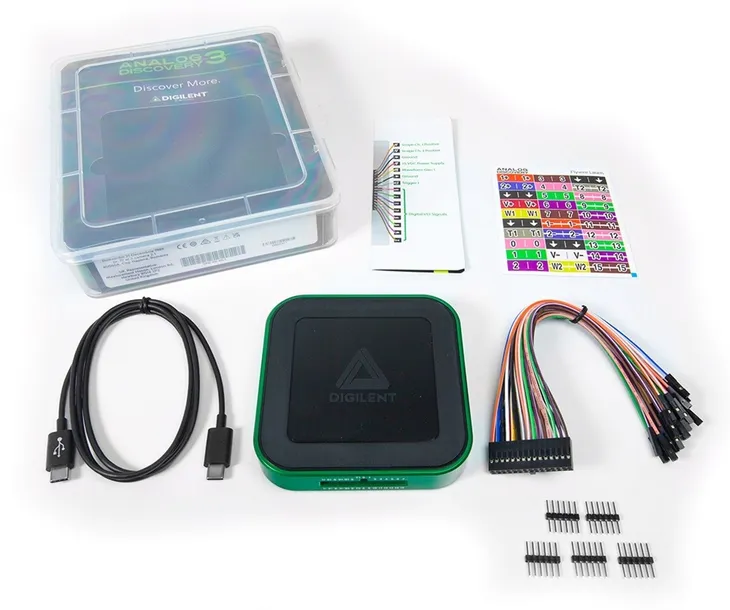

W zestawie

• Analog Discovery 3
• Plastikowe pudełko
• Przewód USB typu C do USB typu C
• 2x15 przewody połączeniowe
• 5 x złącze męskie 6-pinowe
• Etykiety na przewody
