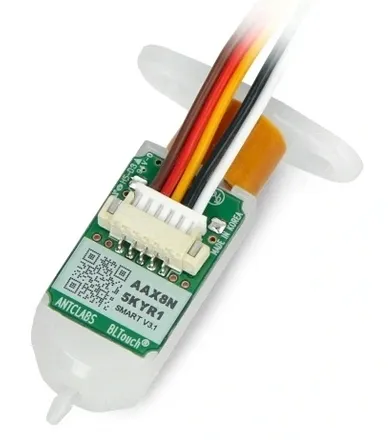

Antclabs BLTouch Czujnik V3.1 Oryginalny

Antclabs BLTouch Czujnik V3.1 Oryginalny

ANTCLABS

Pasuje

BLTouch to rodzaj półprzewodnikowego czujnika Halla. Stosowany jest w drukarkach 3D jako czujnik automatycznego poziomowania, który pozwala precyzyjnie mierzyć nachylenie powierzchni stołu roboczego. Może być wykorzystywany do kalibrowania płaszczyzn wykonanych z różnych materiałów, m.in. szkła i metalu. Głównymi elementami konstrukcyjnymi BLTouch jest serwomechanizm RC oraz mikroprzełącznik. Produkt może być instalowany w licznych modelach drukarek 3D dostępnych na rynku.Opis produktu: Antclabs BLTouch v3.1 - czujnik autopoziomowania stołu do drukarek 3D BLTouch to rodzaj półprzewodnikowego czujnika Halla. Stosowany jest w drukarkach 3D jako czujnik automatycznego poziomowania, który pozwala precyzyjnie mierzyć nachylenie powierzchni stołu roboczego. Może być wykorzystywany do kalibrowania płaszczyzn wykonanych z różnych materiałów, m.in. szkła i metalu. Głównymi elementami konstrukcyjnymi BLTouch jest serwomechanizm RC oraz mikroprzełącznik. Produkt może być instalowany w licznych modelach drukarek 3D dostępnych na rynku.Opis wyprowadzeń czujnika Do podłączenia czujnika BLTouch konieczne jest wykorzystanie pięciu wyprowadzeń, podzielonych na dwie wtyczki z  trzema i dwoma konektorami:

• Przewód pomarańczowy: pin I/O do sterowania (PWM lub programowe PWM)
• Przewód czerwony: zasilnie 5 V
• Przewód brązowy: GND
• Przewód biały: pin I/O do Z min  (endstop / Z-probe)
• Przewód czarny: GND

Większość płyt głównych ma własny pin_SERVO, do którego można podłączyć  BLTouch. Ponieważ każdy pin_SERVO ma swój własny numer, czujnik będzie sterowany za pomocą numeru w następujący sposób:

• M280 P0 S90 ← SERVO0_PIN
• M280 P1 S90 ← SERVO1_PIN
• M280 P2 S90 ← SERVO2_PIN

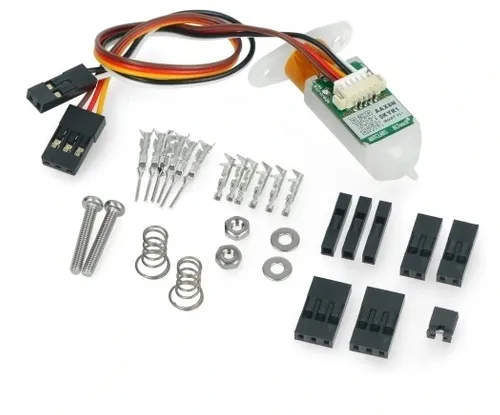

Zawartość zestawu:

• Czujnik BLTouch v3.1 - 1 szt
• Śruba z nakrętką i podkładką -2 szt.
• Sprężyny do montażu czujnika - 2 szt.
• Obudowa wtyczki 3-pinowa - 2 szt.
• Obudowa wtyczki 2-pinowa - 2 szt.
• Obudowa wtyczki 1-pinowa - 1 szt.
• Piny męskie - 6 szt.
• Piny żeńskie - 6 szt.
• Zworka - 1 szt.

Czujnik jest sprzedawany osobno bez przewodu dodatkowego.

W zależności od modelu drukarki 3D potrzebne są przewody rożnej długości i typu: SM-DU lub SM-XD.

• Prąd: 15mA , Max 300mA
• Waga: 10 g
• Napięcie: 4.8 - 5.1 V
• Wyjście Z-probe: Logic Free (domyślnie otwart dren) lub napięcie logiczne 5 V
• Otwarty dren VDS / ID: do 5 V / 300 mA
• Długość dołączonego przewodu: 150 mm (± 5 mm)
