ATARI ST/STE RGB do VGA

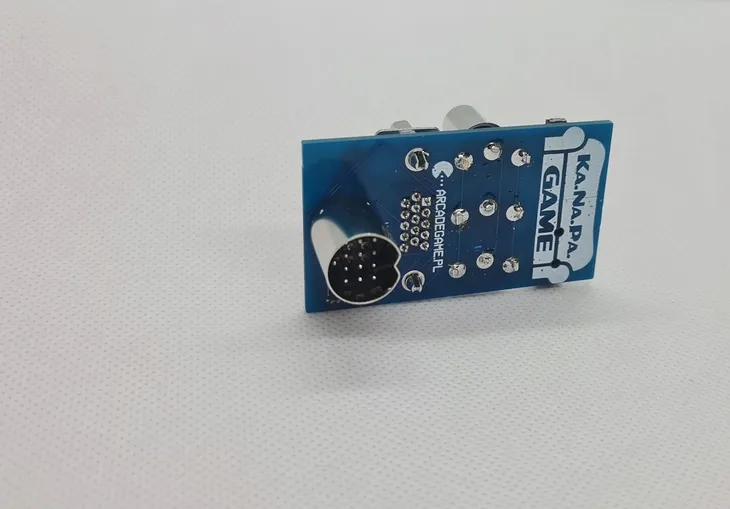

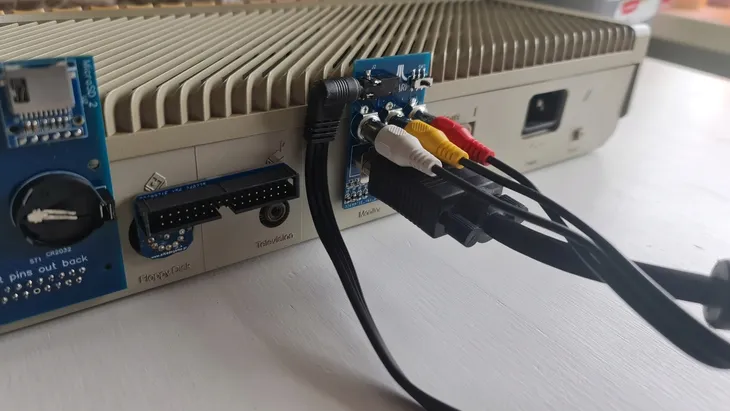

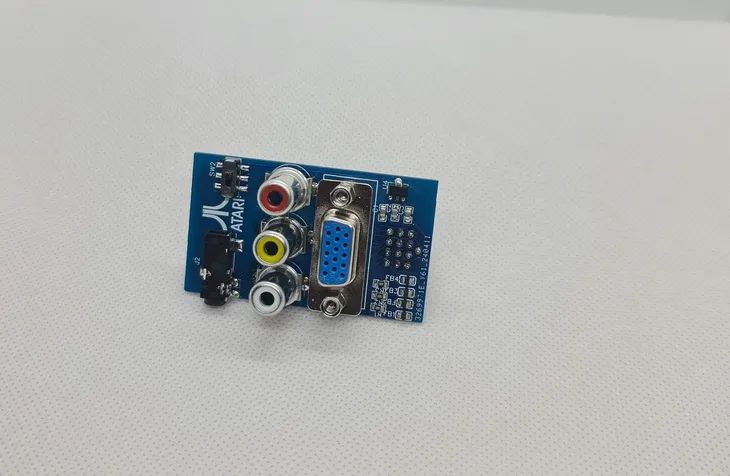

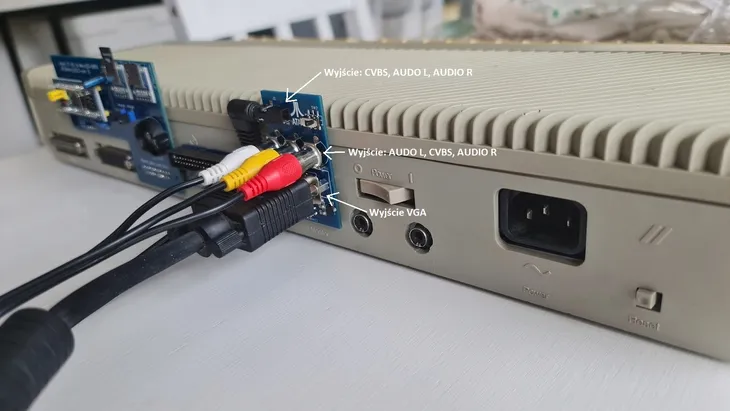

Adapter umożliwia podłączenie Atari ST do monitora za pomocą kabla VGA. Dźwięk podłączony za pomocą złącza JACK lub RCA.

Opcjonalnie można podłączyć również obraz za pomocą złącza JACK lub RCA.

W tej wersji do zmiany rozdzielczości służy przełącznik suwakowy na górze płytki, który pozwala zapamiętać używana rozdzielczość po resecie Atari.

Uwaga:

Nie wszystkie monitory obsługują tryb 15kHz. Lista dostępnych monitorów obsługujących tryb 15kHz jest tutaj:

(czytaj opisy). Osobiście trafiłem na obsługujący monitor niską rozdzielczość dopiero na dziesiątym monitorze i był to monitor AOC. Wysoka rozdzielczość działała na każdym monitorze, nie zawsze obraz był wyśrodkowany co widać na monitorze AOC, na rzutniku wypełnił cały ekran. Niska rozdzielczość praktycznie w każdym przypadku powinna być na całym ekranie z białą obwódką.

Adapter sprawdzony również na dwóch rzutnikach i na dwóch działały wszystkie rozdzielczości.

Adapter nowy, przetestowany po złożeniu.

Przed zakupem upewnij się, że posiadasz odpowiedni monitor.

Kolory gniazd chinch oraz VGA mogą się różnić w zależności od partii.

Ważna informacja dotycząca wyjścia AV (RCA/CVBS):

Sygnał wideo na gnieździe RCA (Composite Video) jest dostępny wyłącznie w modelach Atari wyposażonych w wewnętrzny modulator RF (np. wersje STM, STFM, STE).

Zastosowanie sygnału CVBS: Wyjście to służy głównie do podłączenia komputera do starszych telewizorów. Ze względu na charakterystykę sygnału kompozytowego, najlepiej sprawdza się w grach w rozdzielczości LOW RES.

Jakość obrazu sygnału CVBS: Należy pamiętać, że sygnał CVBS oferuje podstawową jakość obrazu. Tekst w systemie (szczególnie w rozdzielczości Med Res) może być mało czytelny. Dla uzyskania najwyższej ostrości i wierności kolorów zalecane jest korzystanie z wyjścia VGA.

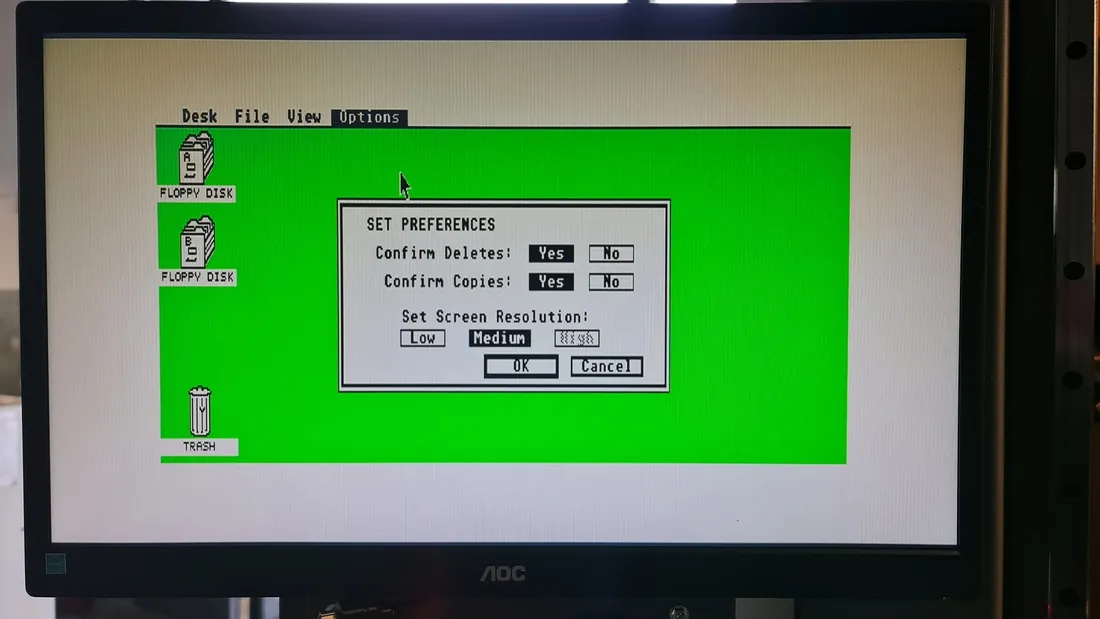

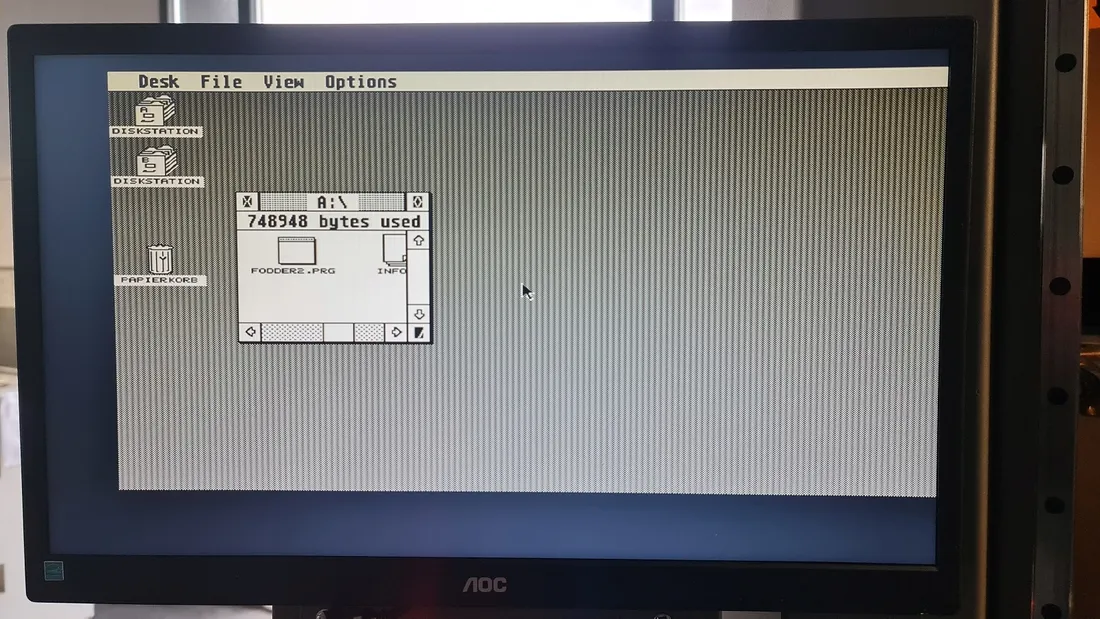

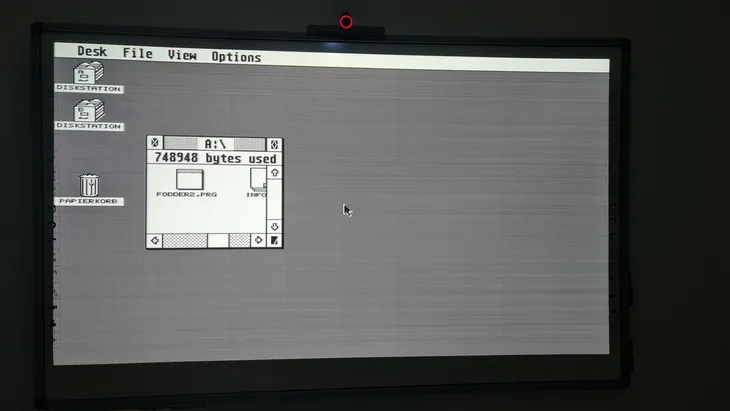

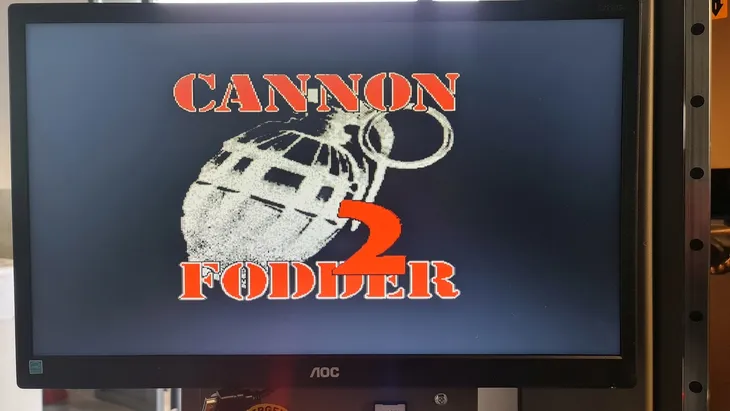

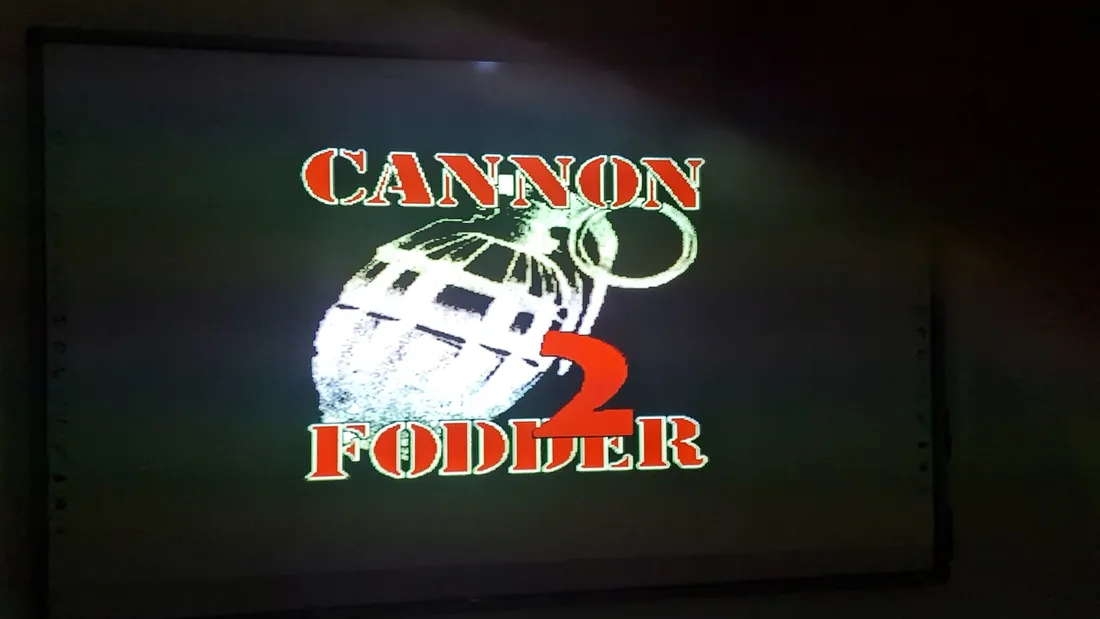

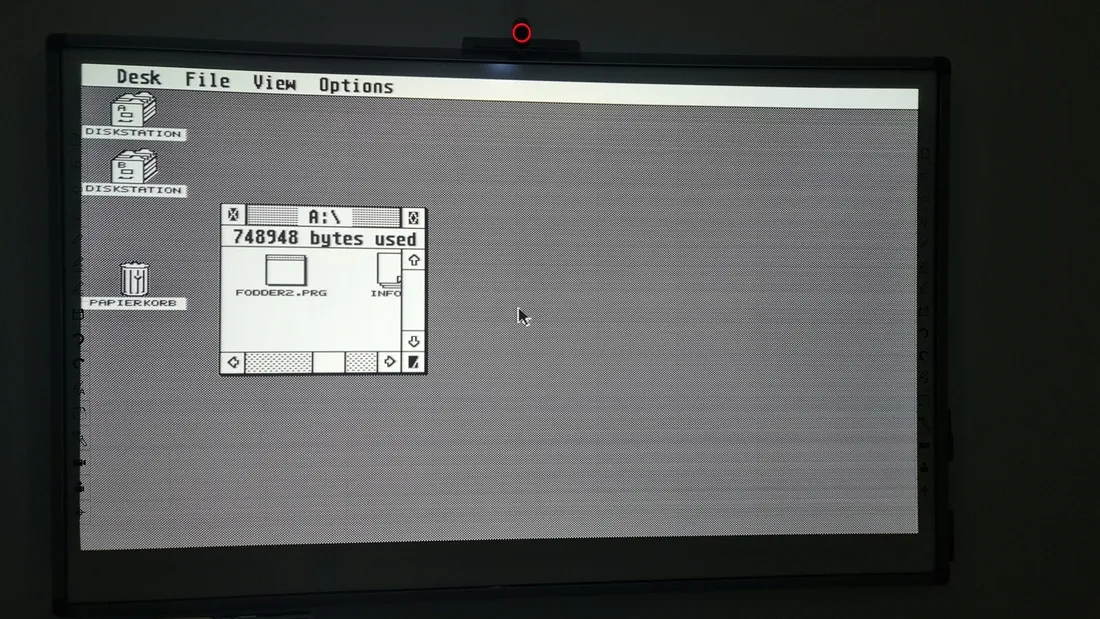

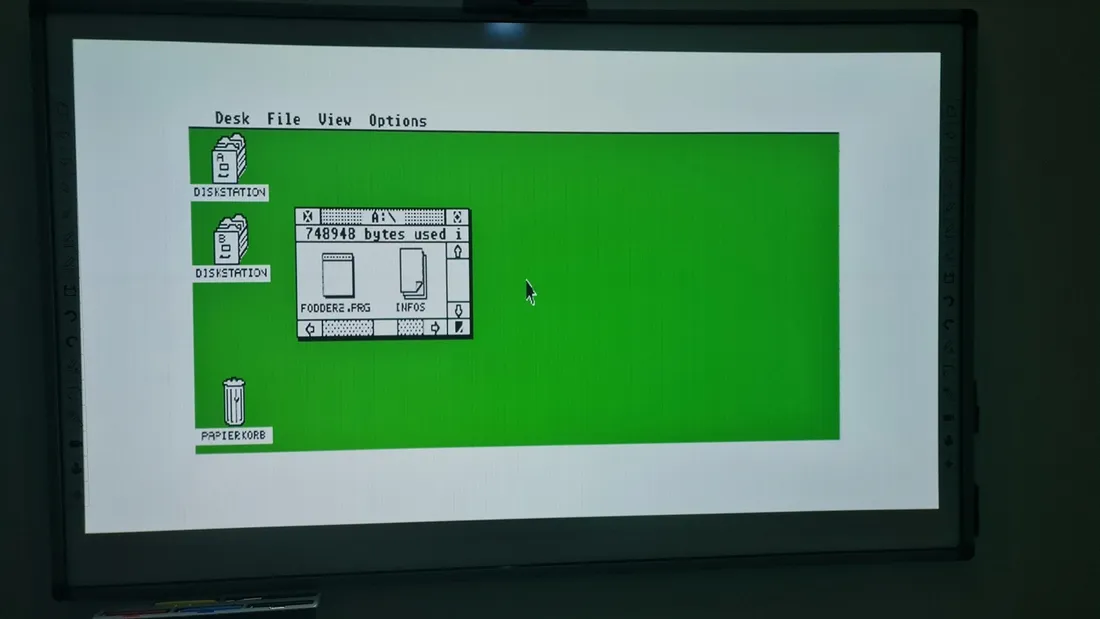

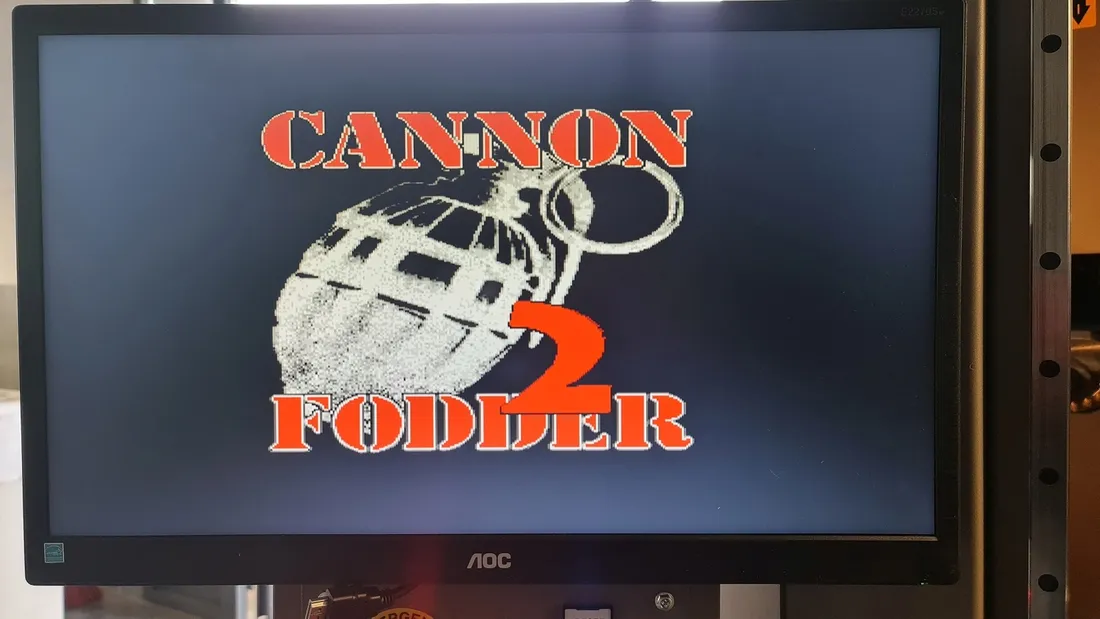

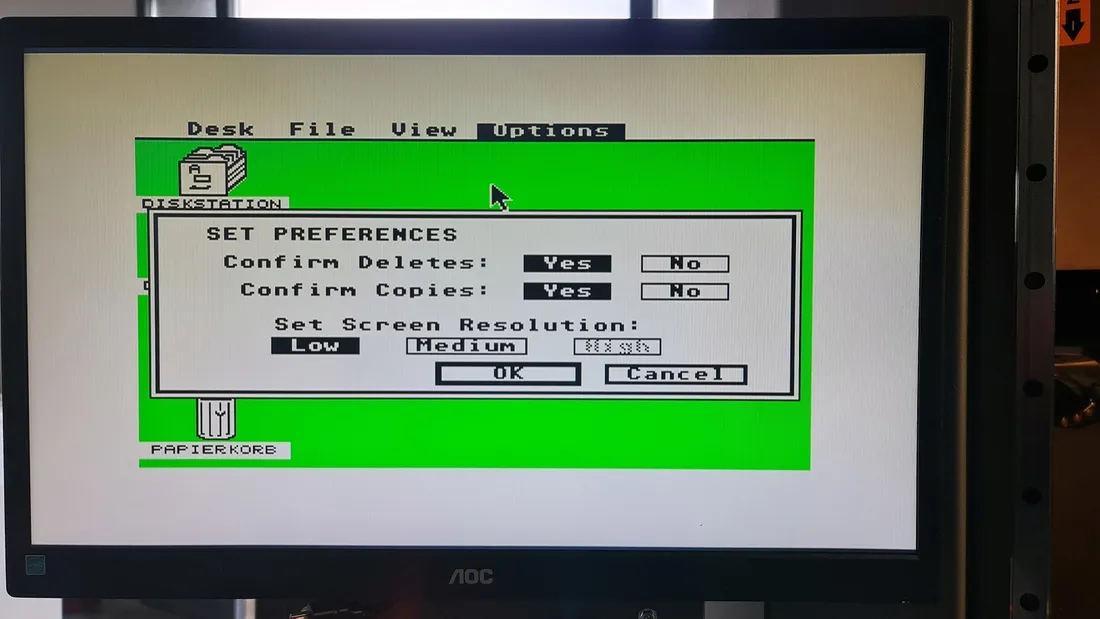

Przykład użycia. Pierwsze cztery to rzutnik. Kolejne to monitor AOC:
