AVT AVT1603 C

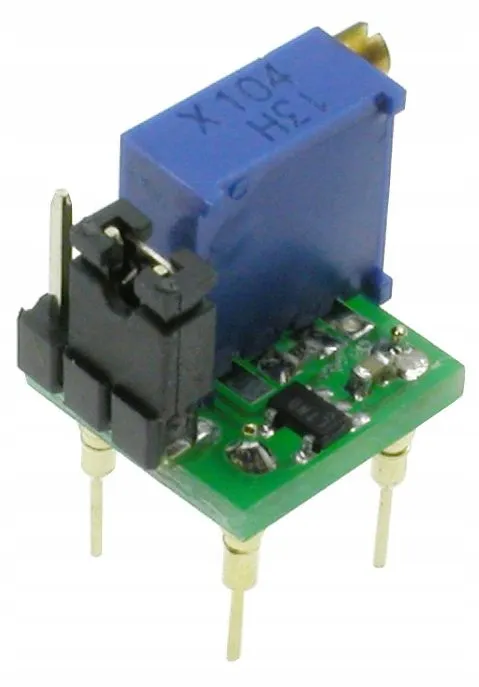

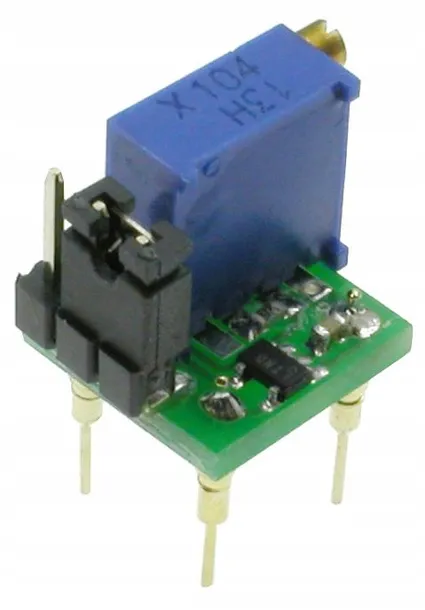

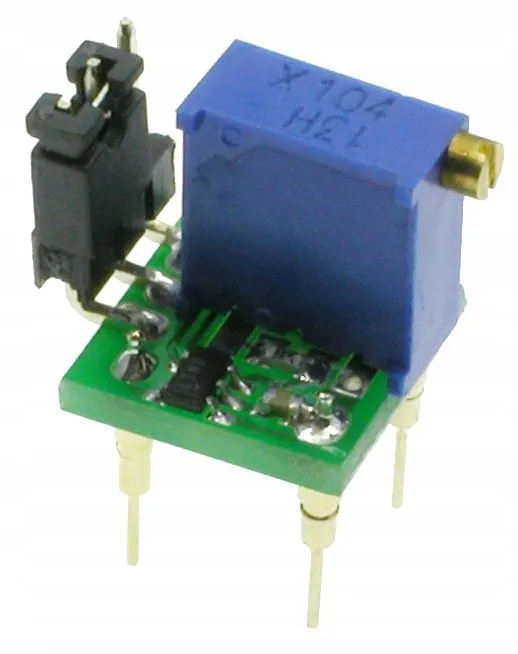

Miniaturowy generator o ustawianej częstotliwości sygnału, AVT1603 - zestaw zlutowany i uruchomiony

Producent: AVT

Właściwości:

• generator sygnału taktującego w zakresie 10kHz – 30 MHz
• płynna zmiana częstotliwości
• wbudowany dzielnik sygnału wyjściowego w zakresie podziału 1/10/100
• wybór stopnia podziału zworką
• wymiary płytki i jej wyprowadzenia SA kompatybilne z oscylatorami w obudowach DIP8
• zasilanie 2.7-5 VDC
• wymiary płytki PCB 11x11 mm
• zestaw zlutowany i uruchomiony

Prosty układ miniaturowego ‘generatorka’ sygnału taktującego. Niezastąpiony zwłaszcza w układach prototypowych.

‘Sercem’ jest specjalizowany układ scalony LTC1799. Na jego wejściu znajduje się potencjometr wieloobrotowy umożliwiający płynną zmianę częstotliwości sygnału wyjściowego.

Dodatkowo na wyjściu znajduje się konfigurowalny dzielnik sygnału.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
