AVT AVT536 C

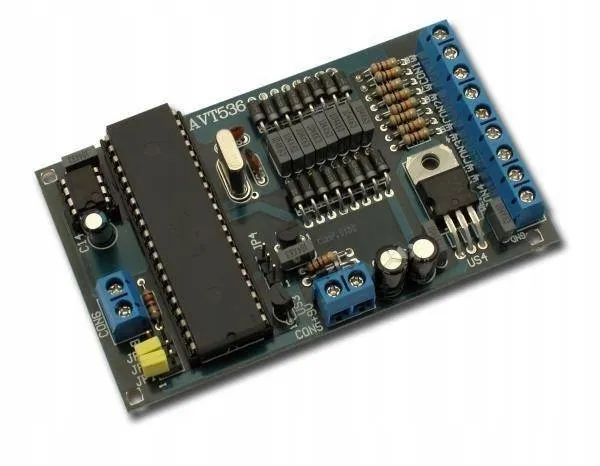

Klocki RS485 - karta wejść analogowych, AVT536 - zestaw zlutowany i uruchomiony

Producent: AVT

Właściwości:

• 8 wejść analogowych
• współpraca z konwerterem AVT530 (RS232 -- RS485) lub AVT530/USB (USB -- RS485)
• współpraca z ośmioma modułami z serii 'Klocki RS485'
• dwukierunkowa komunikacja w systemie RS485 poprzez wspólną  magistralę dwuprzewodową
• możliwość zbudowania sieci o maksymalnej długości do 1200 m
• zasilanie: 9...15 VDC
• wymiary płytki 93x55 mm
• zestaw zlutowany i uruchomiony

Karta ma osiem wejść analogowych zabezpieczonych przed zbyt wysokim napięciem wejściowym i napięciem o odwrotnej polaryzacji. Wejścia te nie są galwanicznie odseparowane od siebie, nie są także odseparowane od interfejsu RS485.

Karta przetwarza sygnały analogowe z rozdzielczości 10 bitów do postaci liczby 10-bitowej.

Wbudowany przetwornik A/C ma zakres pomiarowy 0...5V.

Możliwa jest praca z napięciem odniesienia dla przetwornika A/C podłączonym bezpośrednio do napięcia zasilania mikrokontrolera lub do zewnętrznego, bardziej precyzyjnego źródła napięcia referencyjnego o wartości 5 V lub 2,5V.

Odczyt mierzonego napięcia może być podawany w postaci liczby binarnej (bezpośrednio z rejestru przetwornika A/C) lub przetworzony na postać dziesiętną z uwzględnieniem napięcia odniesienia 5 V lub 2,5V. W takim przypadku karta podaje wartość zmierzonego napięcia z rozdzielczością do dwóch miejsc po przecinku.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
