AVT AVT5696 C

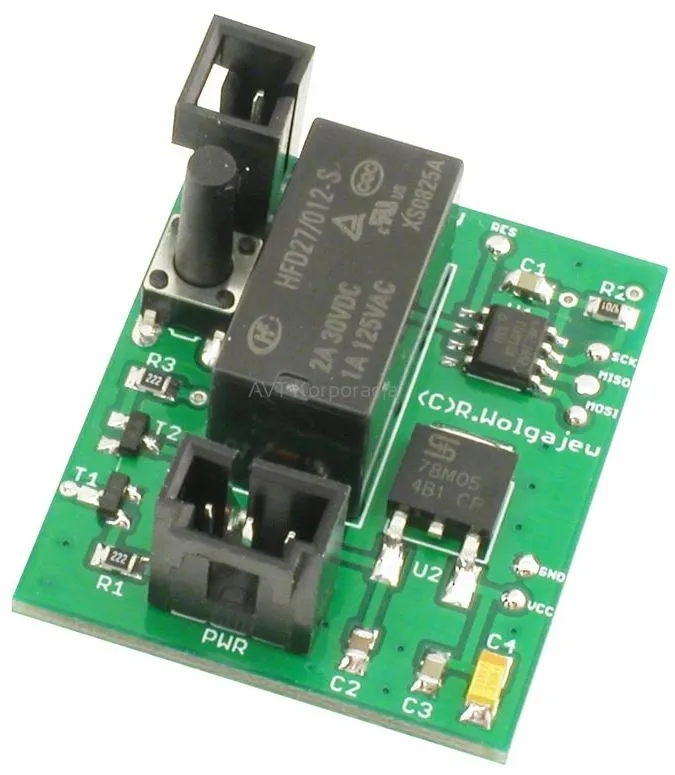

SpeedRelay - wyłącznik sterowany prędkością, DIY, AVT5696 - zestaw zlutowany i uruchomiony

Producent: AVT

Właściwości:

• pomiar prędkości na podstawie sygnału WEG ze złącza ISO,
• zasilanie: 10…15V, 30 mA;
• obciążalność styków przekaźnika 2A, 30VDC
• wymiary płytki PCB 37x31 mm
• zestaw zlutowany i uruchomiony

SpeedRelay to prosty system mikroprocesorowy zbudowany z wykorzystaniem niewielkiego mikrokontrolera firmy Microchip (dawniej Atmel) typu ATtiny13A którego zadaniem jest realizacja wszystkich założonych funkcjonalności.

Mikrokontroler ten realizuje tutaj dwa podstawowe zadania: mierzy prędkość pojazdu oraz steruje przekaźnikiem mocy. Pomiar prędkości pojazdu opiera się na wykorzystaniu sygnału prędkości pojazdu, nazywanego także sygnałem przetwornika drogi (WEG), który dostępny jest w wielu pojazdach w standardowym (tzw. ISO) złączu radioodbiornika (jest wykorzystywany w tym przypadku do automatycznej regulacji głośności radioodbiornika w funkcji prędkości pojazdu).

Projekt SpeedRelay powinien zainteresować miłośników motoryzacji, będzie przydatnym uzupełnieniem systemu czujników parkowania.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
