AVT AVT5948 C

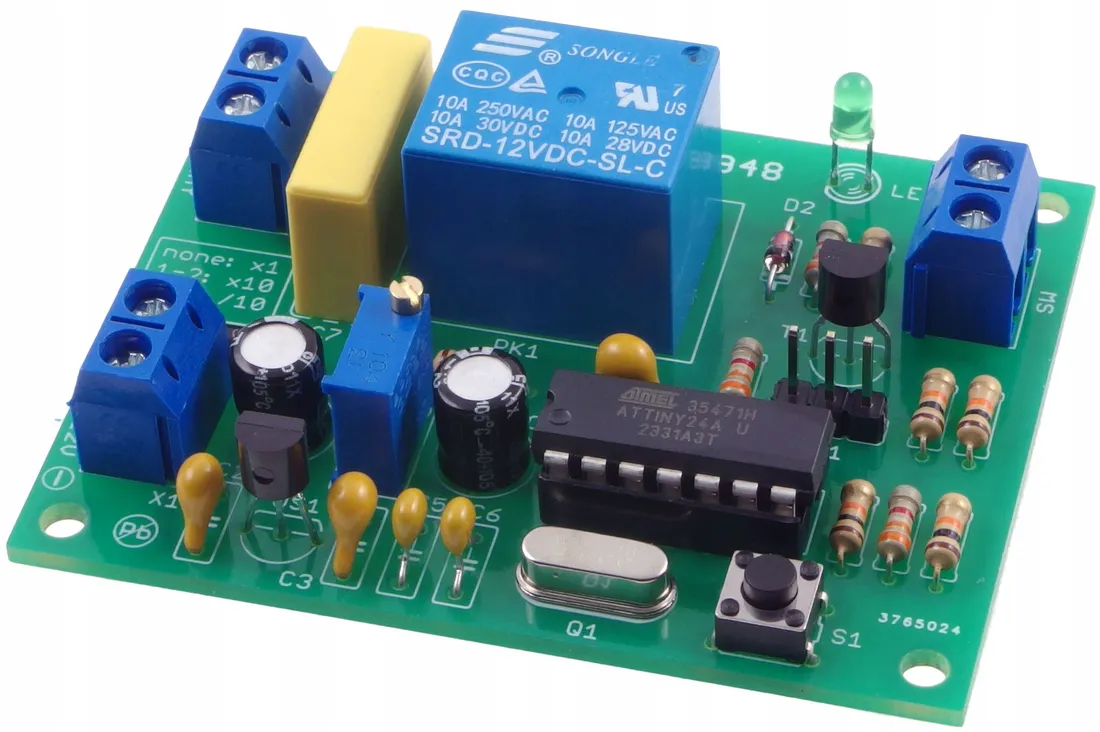

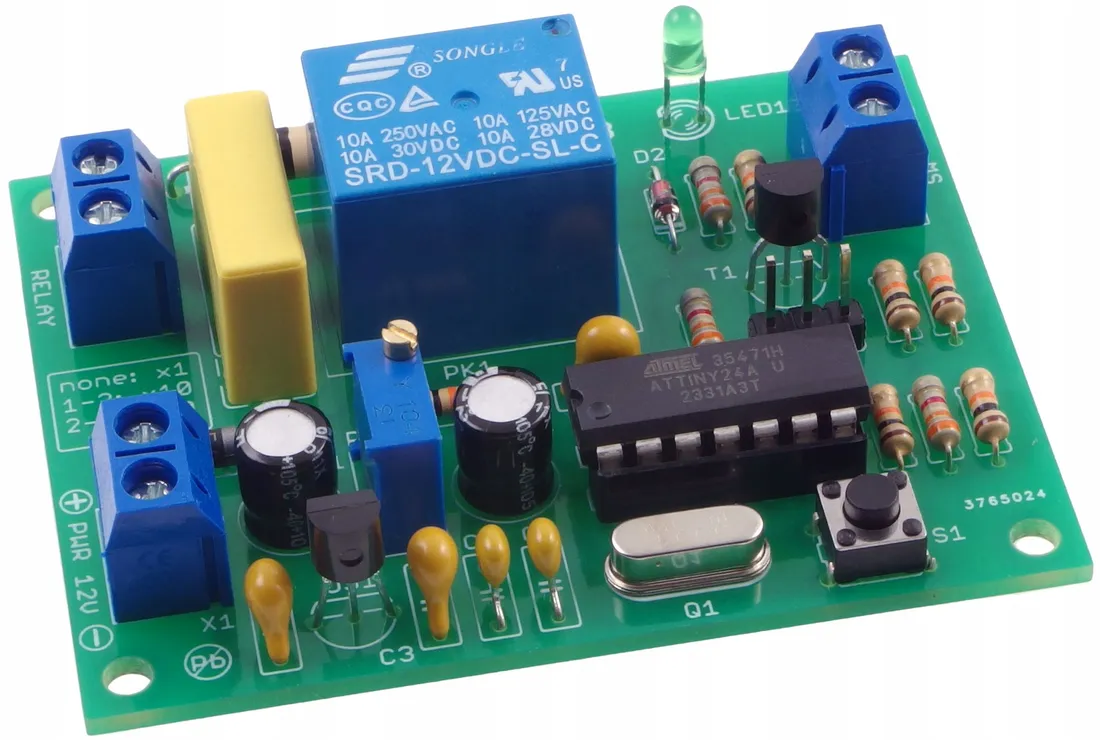

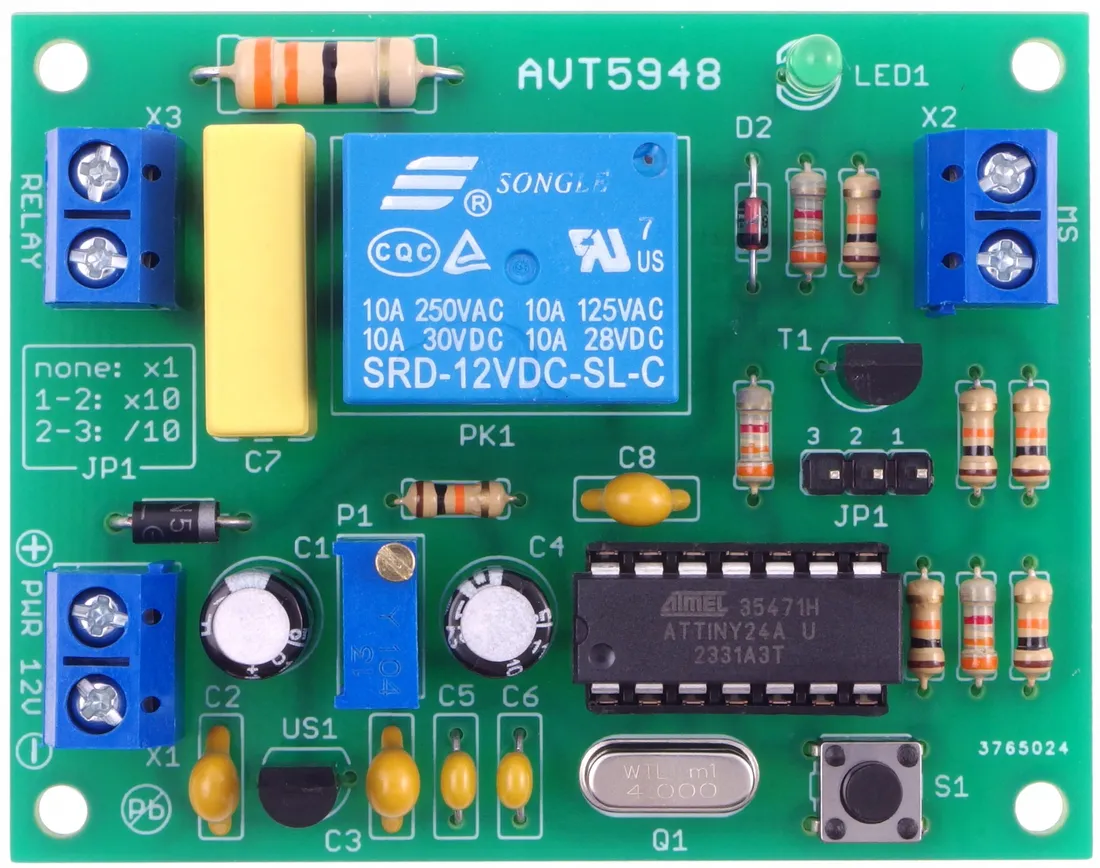

Wielokrotny włącznik monostabilny, DIY, AVT5948 B - zestaw zlutowany i uruchomiony

Producent: AVT

☑️Właściwości:

• załączanie styków przekaźnika na zadany czas po zwarciu wejścia,
• ustawianie czasu załączenia potencjometrem w trzech zakresach: do 20,4 s, do 204 s i do 2040 s (34 minuty),
• możliwość zwielokrotnienia ustawionego czasu poprzez wielokrotne zwarcie wejścia,
• maksymalne wydłużenie czasu załączenia: do 10 razy,
• minimalny czas zwarcia styków: 200 ms,
• pobór prądu około 6 mA w stanie spoczynku i 40 mA przy załączonym przekaźniku,
• zasilanie napięciem 12 V,
• wymiary płytki: 65x51 mm.
• zestaw zlutowany i uruchomiony

✅ Typowy włącznik monostabilny załącza swoje wyjście na zadany czas po podaniu na jego wejście odpowiedniego impulsu wyzwalającego.

➡️ Ten układ umożliwia wielokrotne wydłużenie czasu załączenia, wystarczy kilka razy zewrzeć jego wejście.

✳️ Zastanówmy się nad następującym przykładem. Oświetlenie na klatce schodowej – kiedy używamy go na co dzień, pojedyncze wciśnięcie przełącznika w zupełności wystarcza, bowiem lampy świecą wtedy przez około dwie minuty. Można w tym czasie wejść na swoje piętro, znaleźć klucz, otworzyć drzwi i wejść do swojego mieszkania. Problem zaczyna się wtedy, kiedy mamy do wniesienia bardzo duży i nieporęczny przedmiot, na przykład kanapę. W ciągu dwóch minut nie da się wnieść czegoś takiego na docelowe piętro, trzeba robić przystanki po drodze albo kombinować z omijaniem stałych elementów infrastruktury bloku. Ostatnia rzecz, jaką byśmy chcieli przy tym, to uporczywie gasnące co chwilę światło. Nawet podłożenie zapałki pod klawisz przełącznika nic nie da, gdyż wiele sterowników monostabilnych ma zabezpieczenie przed takim działaniem.

⚠️ W sytuacji, kiedy zdecydujemy się na użycie tego układu do sterowania oświetleniem, sytuacja staje się bardzo prosta. Wystarczy wejść na klatkę schodową, kilka razy wcisnąć przycisk i mamy oświetlenie działające już przez kilkanaście minut – pojedynczy cykl został zwielokrotniony. Nie trzeba przy tym kombinować z zapałkami ani pamiętać o zgaszeniu światła za sobą, gdyż ono to zrobi samoczynnie. Tyle że nieco później niż zazwyczaj. Układ ma wbudowane małe zabezpieczenie przed wandalami. Mogłoby się tak zdarzyć, że ktoś złośliwie będzie stał i wciskał przycisk setki razy. Ten układ to zignoruje, gdyż maksymalnie jest w stanie zaliczyć 9 przedłużeń pojedynczego cyklu. Czyli z 2 minut można zrobić maksymalnie 20, ale już nie 2000. Po 20 minutach światło zgaśnie i układ będzie oczekiwał na kolejne wciśnięcie.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
