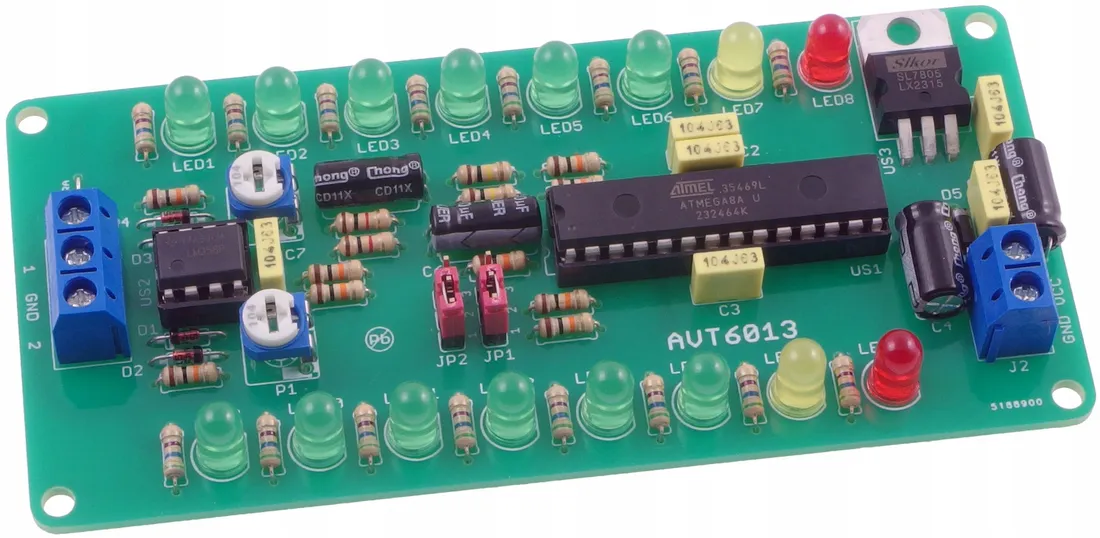

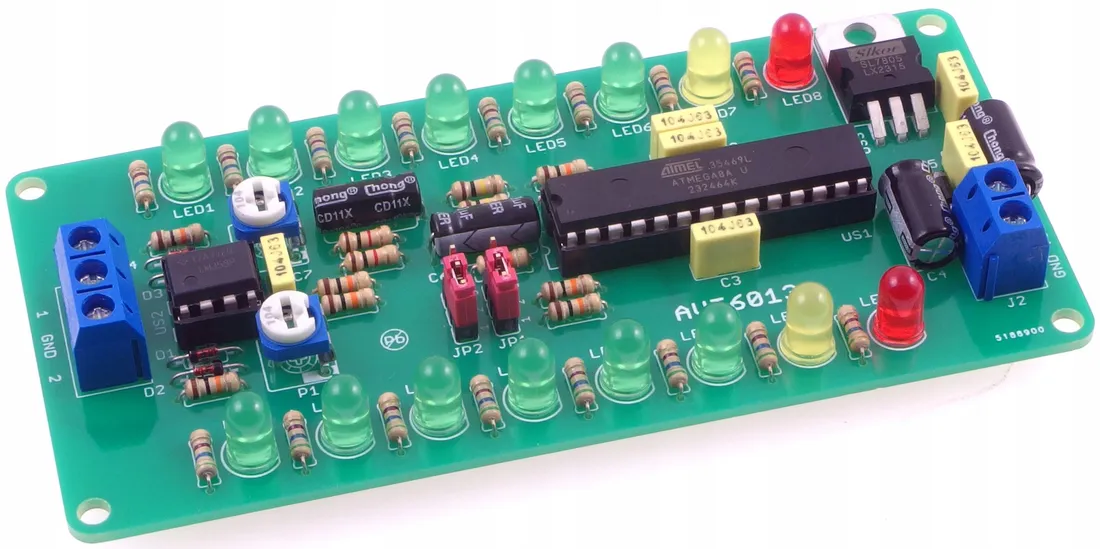

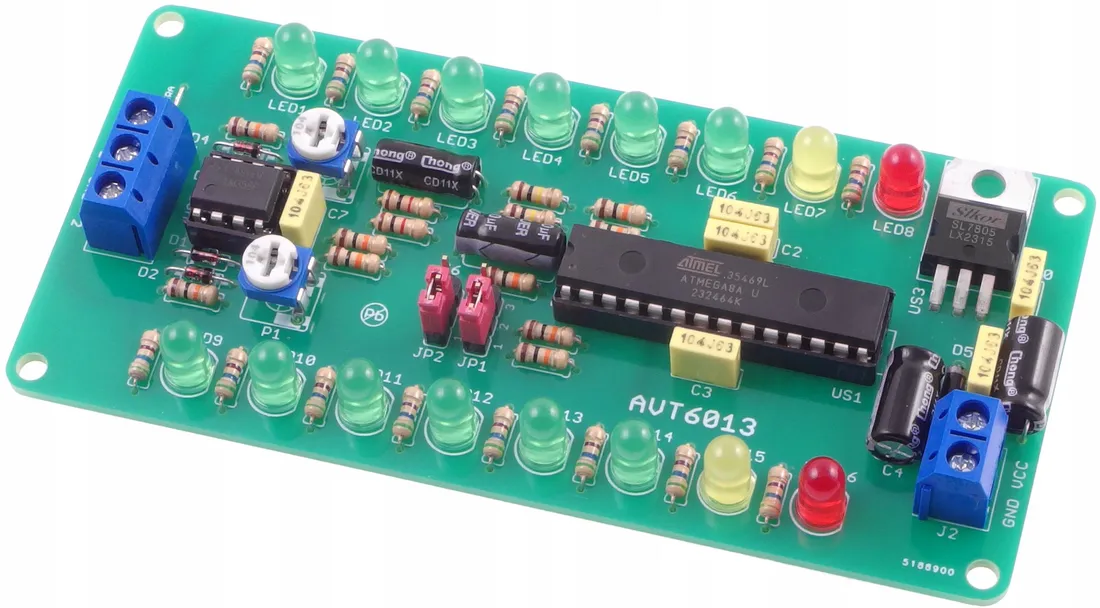

Wskaźnik wysterowania 2×8 LED, DIY, AVT6013 B - zestaw zlutowany i uruchomiony

Producent: AVT

☑️Właściwości:

• pokazywanie chwilowego poziomu sygnału napięciowego przy użyciu 8 diod LED,
• dwa niezależnie pracujące kanały,
• dwie skale do wyboru: –15 dB, –12 dB, –9 dB, –6 dB, –3 dB, –1 dB, 0 dB, +1 dB oraz –9 dB, –6 dB, –4 dB, –3 dB, –2 dB, –1 dB, 0 dB, +1 dB,
• dwa tryby wyświetlania do wyboru: linijka lub pojedynczy punkt,
• regulacja poziomu odniesienia niezależnie w obu kanałach,
• przystosowany do sygnału analogowego o zerowej składowej stałej,
• zasilanie napięciem stałym 9…15 V, pobór prądu 10…100 mA
• wymiary płytki: 111x53 mm.
• zestaw zlutowany i uruchomiony

✅ Wskaźniki wysterowania służą optymalnemu dopasowaniu poziomu sygnału – czy to przy nagrywaniu, czy przy odtwarzaniu. Mają zasygnalizować przesterowanie oraz wysterowanie zbyt słabe, kiedy stosunek sygnał/szum jest już skrajnie niekorzystny. Ten układ został wykonany z popularnych elementów i potrafi pokazywać wysterowanie dwóch kanałów jednocześnie.

✅ Diodowe wskaźniki wysterowania były kiedyś budowane przy użyciu popularnego wówczas układu LM3915 i pokrewnych. Niestety, obecnie są problemy z jego dostępnością, ceny egzemplarzy leżących jeszcze w magazynach są coraz wyższe. Mamy XXI wiek, więc czy nadal da się budować takie urządzenia, jedynie bazując na archaicznym już układzie scalonym? Wcale nie. Powiem więcej: dzięki użyciu bardziej nowoczesnych rozwiązań możemy dowolnie kształtować charakterystykę czułości takiego wskaźnika.

✅ Do czego on się może przydać? Przede wszystkim jako efektowny gadżet uzupełniający samodzielnie budowa ne wzmacniacze lub miksery. Ale jego funkcja niekoniecznie musi sprowadzać się jedynie do zapewniania wrażeń estetycznych, bowiem – pomimo prostoty – stanowi on pełnoprawny przyrząd wskazujący bieżący poziom wysterowania. Dlatego można go użyć, na przykład, do kontroli poziomu sygnału podczas nagrywania na taśmę magnetofonu lub wskazujący poziom sygnału z mikrofonu.
