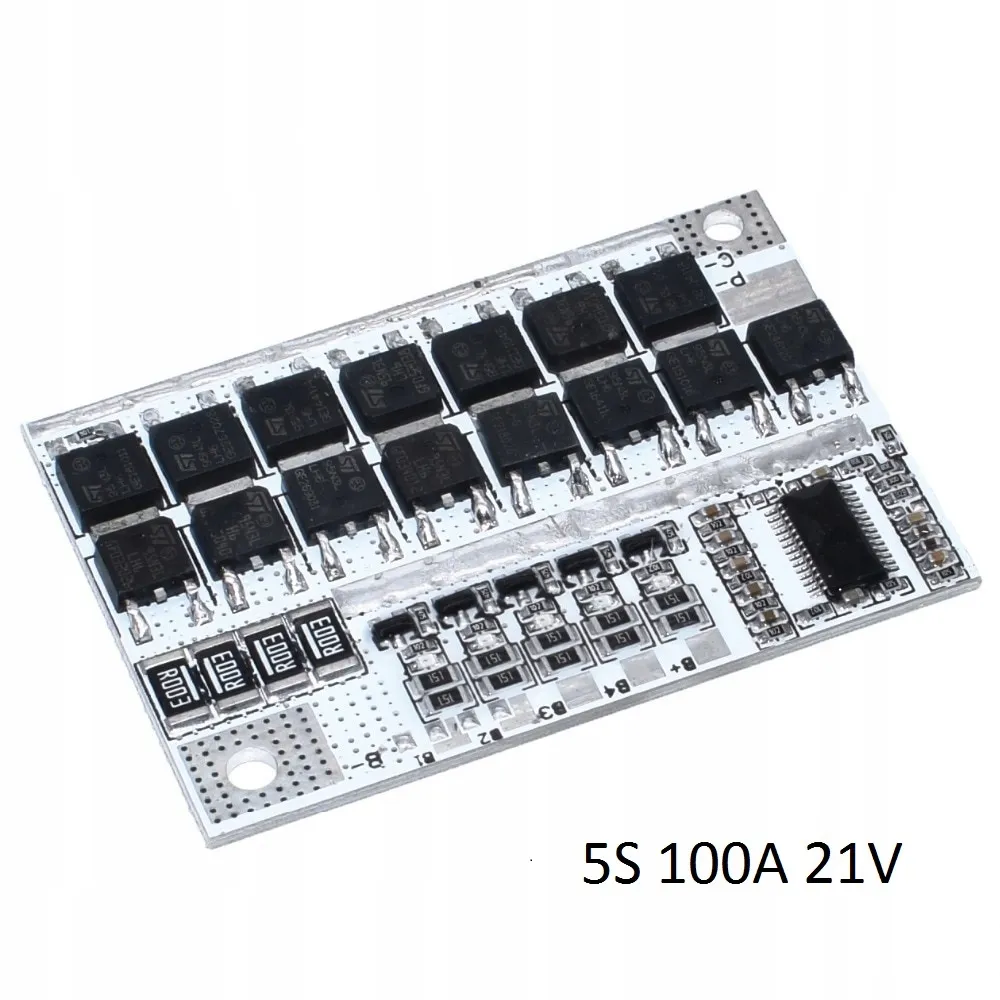

Balanser BMS 5S 4S 3S 100A

Dane techniczne:

• 5 ogniw lub 5 pakietów ogniw 18650
• Napięcie znamionowe pojedynczego ogniwa: 3,65 - 3,75 V
• Zabezpieczenie przed nadmiernym rozładowaniem ogniwa poniżej: 2.7 V +/- 0.05 V
• Zabezpieczenie przed przeładowaniem - napięcie maksymalne na ogniwo: 4,21V -4,29V +/- 0,05V
• Zabezpieczenie przed zwarciem
• Zabezpieczenie przed przegrzaniem
• podłączenie P-/C- osobno: prąd ciągły max 80A
• podłączenie P-/C- wspólnie: prąd ciągły max 60A
• Maksymalny prąd rozruchowy pracy (chwilowy): 100 A
• Maksymalny prąd ładownia: 100 A
• Prąd balansujący: 60 mA
• Zakres temperatury pracy: -40 + 50 C
• Wymiary: 60x42x4mm (długość x szerokość x wysokość)
• Zasilanie:

1. 5S: 21V
2. 4S: 16,8V
3. 3S: 12,6V

Idealny BMS do wykorzystania w elektronarzędziach takich jak wkrętarki, piły itd. posiadające akumulatory 18650.

Można budować większe pakiety z ogniw łącząc je równolegle w celu zwiększenia pojemności i maksymalnego prądu.

Dla układów 3S i 4S należy wlutować w odpowiednich miejscach dodatkowe zworki. Proszę zwrócić uwagę na poniższe zdjęcia.

Miejsca wlutowania zworek dla 3S i 4S:

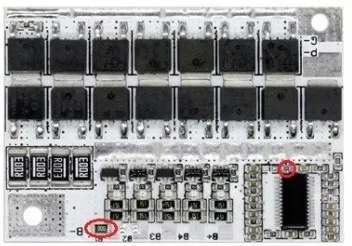

Zworki dla 3S

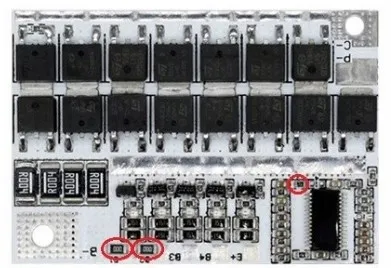

Zworki dla 4S

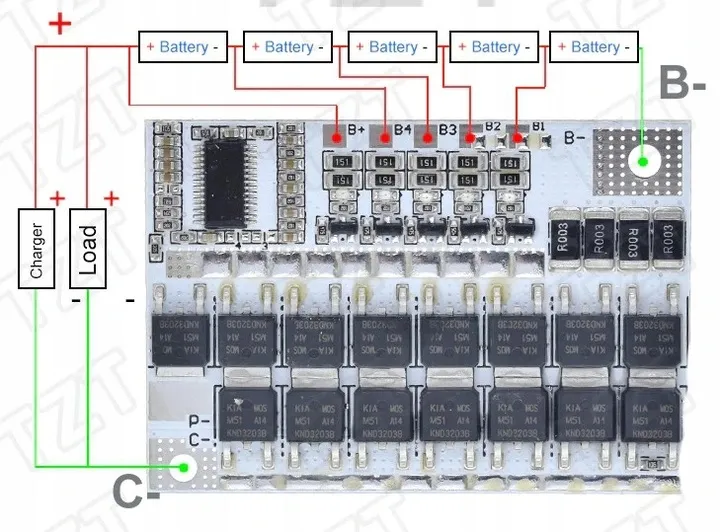

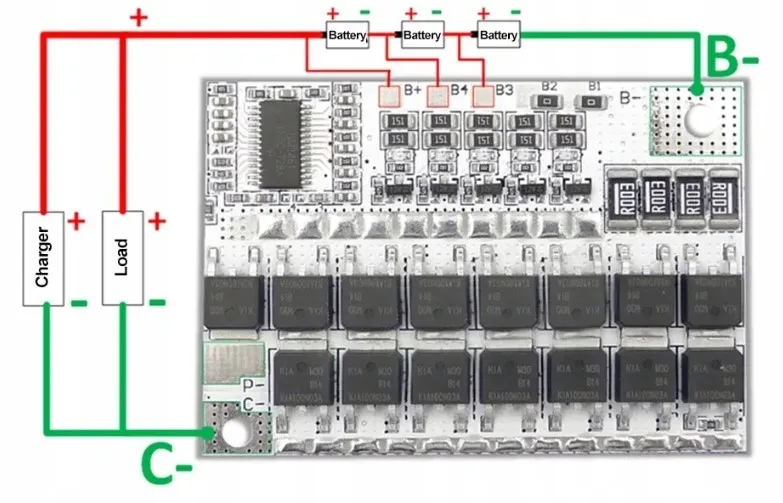

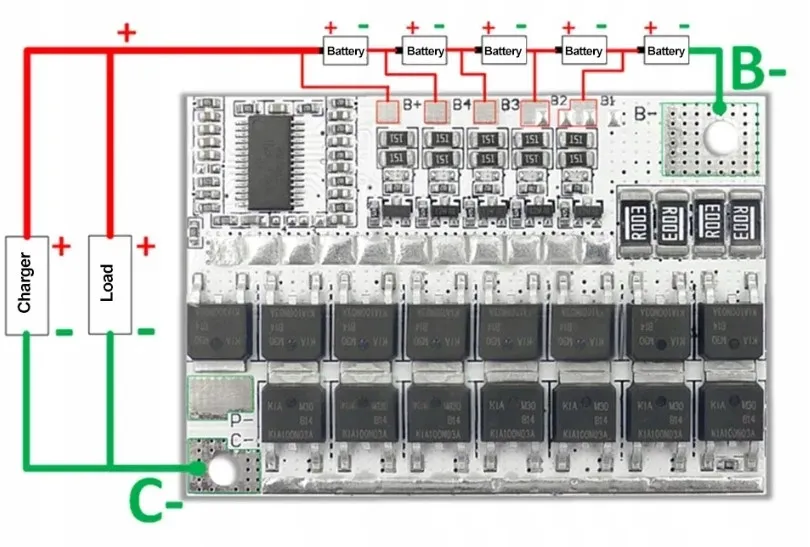

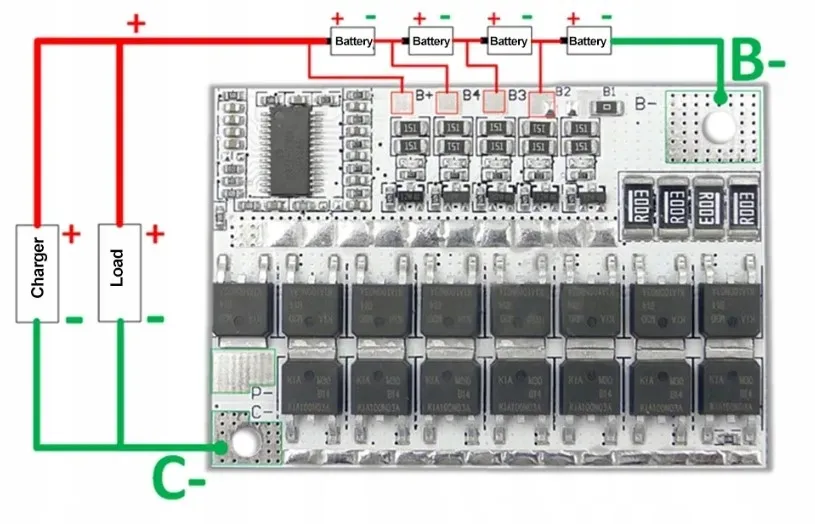

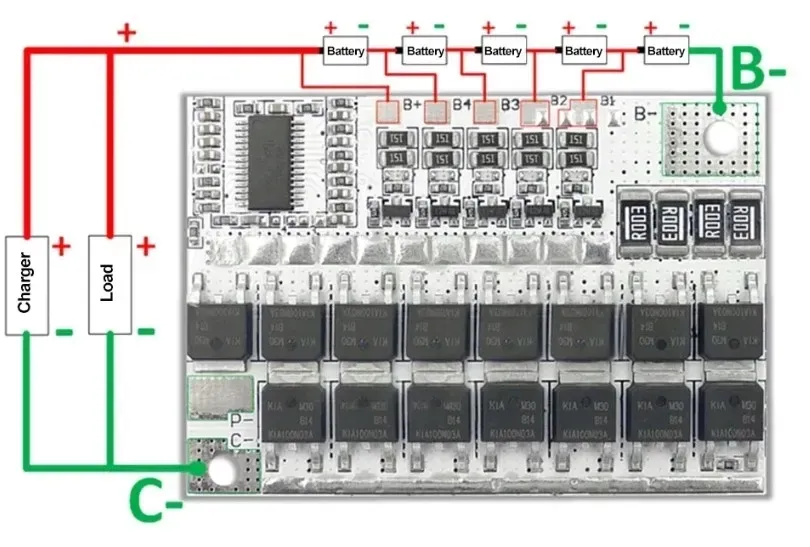

Sposób podłączenia akumulatorów 18650
