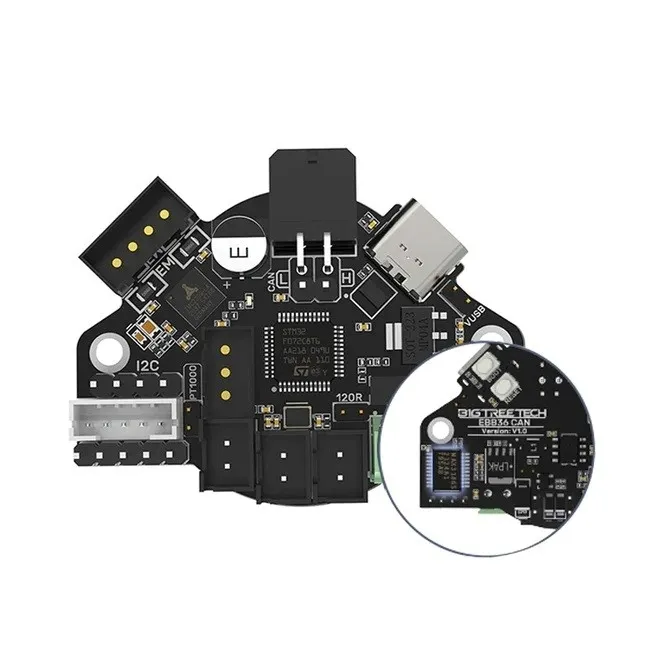

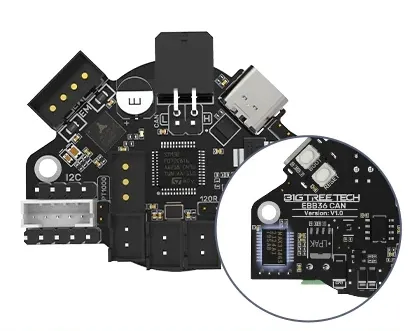

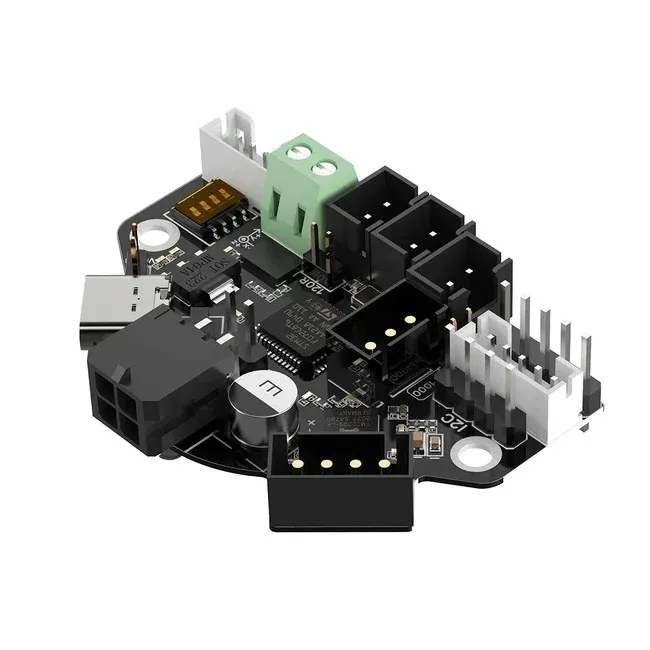

BTT BigTreeTech EBB36 z MAX31865 V1.2

BIGTREETECH EBB36 CAN - sterownik ekstrudera z komunikacją CAN

Opis

Sterownik ekstrudera z komunikacją CAN dedykowany dla drukarek 3D. Przeznaczony jest do współpracy z silnikami krokowymi typu 36. Moduł jest wyposażony w liczne funkcje, które umożliwiają zaawansowane monitorowanie i dostosowanie pracy ekstrudera do różnych potrzeb. Ma wbudowany sterownik silnika krokowego TMC2209 oraz akcelerometr ADXL345, który pozwala monitorować ruch urządzenia. Dzięki układowi MAX31865, sterownik umożliwia obsługę zarówno 2-przewodowych, jak i 4-przewodowych czujników PT100/PT1000, co pozwala na dokładny pomiar temperatury w czasie druku. BIGTREETECH EBB42 obsługuje komunikację przez interfejsy CAN z możliwością wykorzystania rezystora końcowego 120R za pomocą zworki. Dodatkowo dostępny jest interfejs I2C do monitorowania pracy ekstrudera.

Sterownik ma wbudowane liczne zabezpieczenia, takie jak diody zapobiegające działaniu napięcia wstecznego oraz zabezpieczenie przed odwrotnym podłączeniem zasilania, co zapewnia bezpieczną pracę urządzenia, zaś obwód ochronny na termistorze gwarantuje dokładny pomiar temperatury i zwiększa niezawodność ekstrudera. Moduł ma możliwość aktualizacji oprogramowania w trybie DFU przez port USB, co pozwala na dostosowanie go do nowych potrzeb i wprowadzanie ulepszeń.

Moduł stanowi to doskonałe rozwiązanie dla entuzjastów druku 3D i profesjonalistów, którzy poszukują niezawodnego sterownika do precyzyjnej kontroli ekstrudera.

Właściwości

• Dedykowany do silników krokowych typ 36
• Wbudowany sterownik silnika krokowego TMC2209
• Akcelerometr ADXL345
• Układ MAX31865 do obsługi 2-przewodowego lub 4-przewodowego czujnika PT100/PT1000
• Obsługa komunikacji przez CAN lub USB (rezystor końcowy 120R można wybrać za pomocą zworki)
• Interfejs I2C do funkcji diagnostycznych DIY
• Diody zapobiegające przed działaniem napięcia wstecznego
• Zabezpieczenie przed odwrotnym podłączeniem zasilania
• Układ zabezpieczający ESD na porcie USB
• Przyciski BOOT i RESET
• Możliwość aktualizacji oprogramowania w trybie DFU przez USB
• Obwód ochronny na termistorze
• Wybór wartości rezystora podciągającego termistora za pomocą zworki
• Interfejs USB typu C
• Napięcie wejściowe: DC 12V do 24V, 6A
