CAMSAT CDS-6IP 3PoE

CAMSAT CDS-6IP 3PoE

Najważniejsze Cechy

• 3 porty PoE+ zasilają 3 kamery IP bezpośrednio z modułu radiowego
• 90W wydajności prądowej z zasilaczem 48V/2A
• Przepustowość 63Mbps – suma bitrate wszystkich strumieni wideo
• 2km zasięgu radiowego LOS (przy widzialności optycznej anten)
• 16 kamer IP bezprzewodowo – transmituje strumienie nawet z 16 kamer IP
• Tryb Most radiowy P-P Za pomocą dwóch jednostek radiowych z rodziny CDS-6IP połączysz dwie instalacje CCTV
• Tryb P-MP – jednym odbiornikiem odbierzesz strumienie aż z ośmiu nadajników
• Wiele opcji zasilania – każda jednostka może być zasilana:
• ze switcha PoE (802.3at/af) i z zasilacza pasywnego lub aktywnego PoE
• 48V DC i 12-24V DC
• iCAMSAT-OS bez utraty klatek obrazu – strumienie obrazu HD i 4k to ciągły transfer potężnych ilości obrazów. Specjalne standardy wideo iCAMSAT-OS zapewniają ciągłą transmisję obrazów HD bez utraty klatek obrazu.
• Bardzo łatwe ustawienia – system uruchomisz ustawiając tylko 2 parametry
• Kompatybilny z każdym modułem bezprzewodowym z rodziny CDS-6IP

Opis

Jednostka radiowa CDS-6IP 3PoE przeznaczona jest do dwukierunkowego przesyłu wszystkich danych pomiędzy kamerami IP, a siecią IP w której znajduje się rejestrator lub system rejestracji wideo VMS. Przystosowana jest do obsługi kamer o rozdzielczości do 16MP i bitrate do 63Mbps.

CDS-6IP 3PoE to jednostka dwukierunkowa która transparentnie przesyła wszystkie dane pomiędzy sieciami. Nie ma konieczności nadawania tej samej rodziny adresów IP co w kamerze. Tą samą rodzinę adresacji muszą posiadać przede wszystkim urządzenia radiowe, które się komunikują bezprzewodowo.

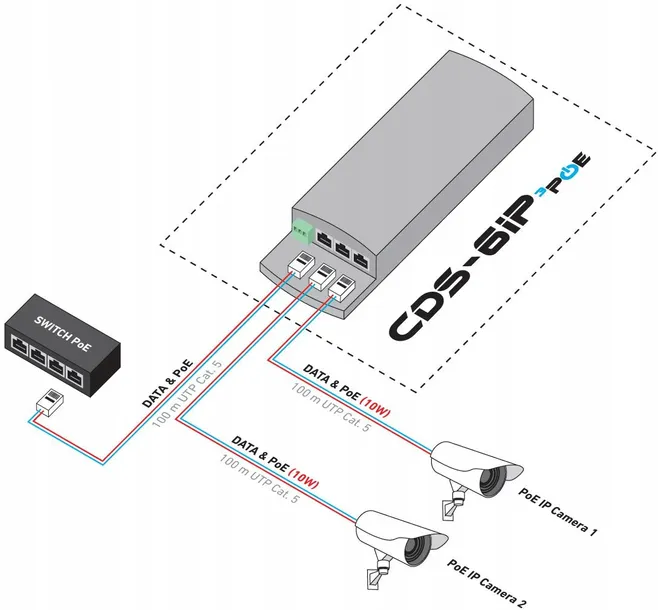

Jednostka radiowa CDS-6IP 3PoE jest kompatybilna z każdym switchem PoE w standardzie 802.3at/af przez co może być zasilana bezpośrednio ze switcha.

Wysoce wydajna transmisja bezprzewodowa do kamer IP

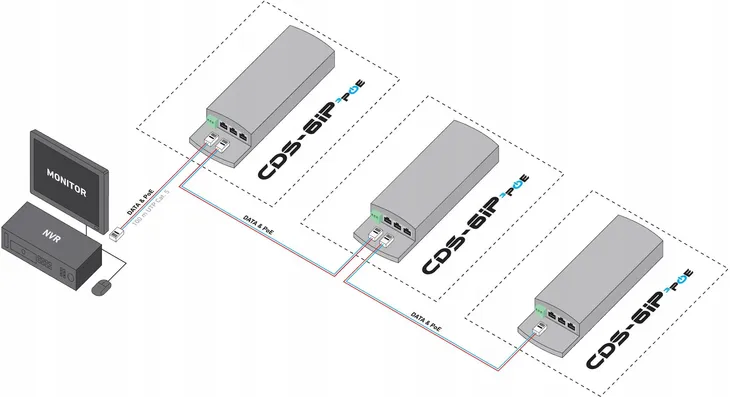

Dzięki zestawowi CAMSAT składającemu się z dwóch jednostek CDS-6IP 3PoE można zrealizować połączenie bezprzewodowe pomiędzy rejestratorem sieciowym a wieloma kamerami IP o 60M strumieniach bitrate. Dzięki możliwości pracy w topologi gwiazdy (Punkt-MultiPunkt) możliwe jest połączenie wielu nadajników z jednym odbiornikiem a to znacząco obniża koszty instalacji. W transmisji Punkt-Punkt moduł radiowy bezprzewodowo zrealizuje połączenie nawet z 16 kamerami IP.

z zasilaniem dla 3 kamer IP

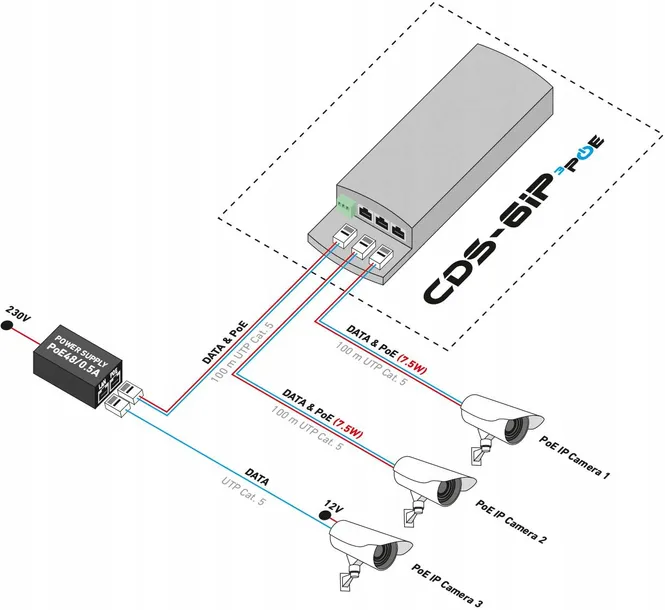

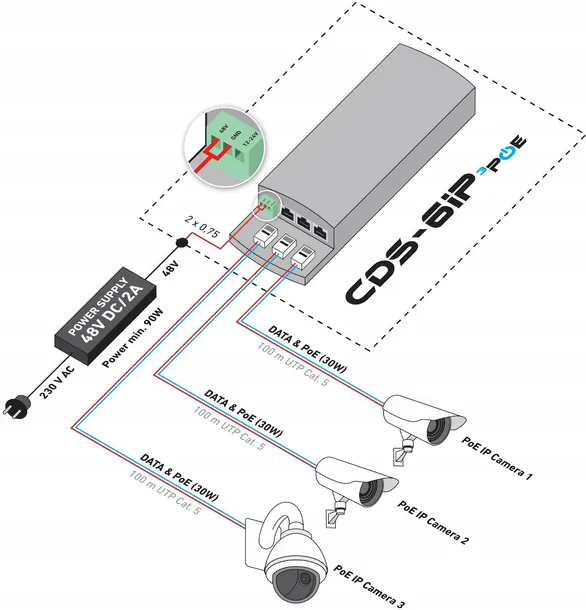

3x PoE+ to oszczędność i szybsza instalacja. W każdym zestawie znajdziemy zasilacz o wydajności 24W który zapewni prąd dla kamer IP o łącznej mocy 15W. W przypadku większych kamer wystarczy podłączyć zasilacz 48V DC o odpowiedniej wydajności prądowej np. ZS-48V/2A. System bezprzewodowy CDS-6IP 3PoE posiada porty PoE w standardzie PoE 802.3at/af o mocy 30W/port co daje aż 90W wydajności prądowej i umożliwia podłączenie nawet bardzo dużych kamer IP PTZ.

Specyfikacja

Parametry techniczne

• Rozdzielczość: do 16Mpix
• Przepustowość dla 100m: 63M Bitrate
• Przepustowość dla 500m: 60M Bitrate
• Przepustowość dla 1000m: 48M Bitrate
• Przepustowość dla 2000m: 12M Bitrate

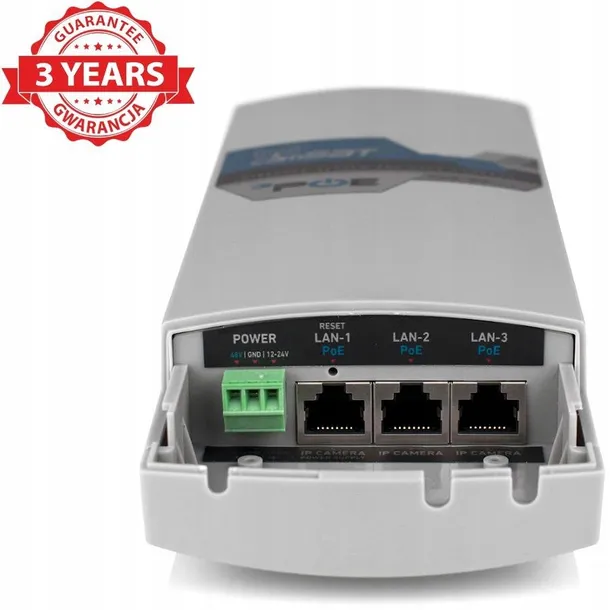

• Porty: 3x RJ-45 Ethernet 10/100M with PoE+
• Standard PoE: IEEE 802.3at typ 2 (dł. przewodu do 100m)
• Wydajność prądowa PoE: 90W (30W/port)
• Pasmo pracy: 5150 – 5875 MHz
• Prędkość transmisji: 300M 2×2 MIMO
• Tryby pracy: VIDEO BRIDGE – dedykowany do pracy z kamerami IP, MASTER – jako punt odbiorczy (AP), SLAVE – jako punkt nadawczy (Client)
• Zysk anteny: 14dBi MIMO (kąt anteny H-60°).
• Moc radiowa: 27dBm (0.5W e.i.r.p)
• Modulacja: cyfrowa modulacja OFDM działająca także przez drobne przeszkody
• Szyfrowanie transmisji: 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK
• Zasięg radiowy: 2000m LOS (przy widoczności optycznej anten)
• Klasa szczelności: IP65 (odporny na zewnętrzne warunki atmosferyczne)
• Wymiary: 246x89x48 [mm]
• Zasilanie ze switcha PoE: TAK (poprzez port nr 1)
• Zasilanie: 12-24V DC
• 48V DC
• PoE48V pasywne na przewodach +(4,5), -(7,8) Mid-Span
• PoE+
