CM4-IO-BASE-Acce B - mini płytka bazowa do modułów

CM4-IO-BASE-Acce B - mini płytka bazowa do modułów Raspberry Pi CM4 + adapter USB HDMI

Opis

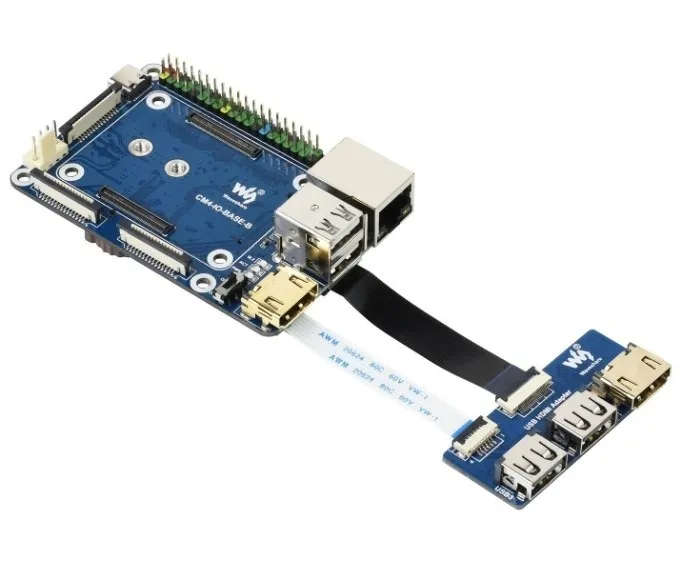

Płytka bazowa CM4-IO-BASE-B dedykowana do modułów Raspberry Pi CM4 w zestawie z adapterem USB HDMI do FCC.

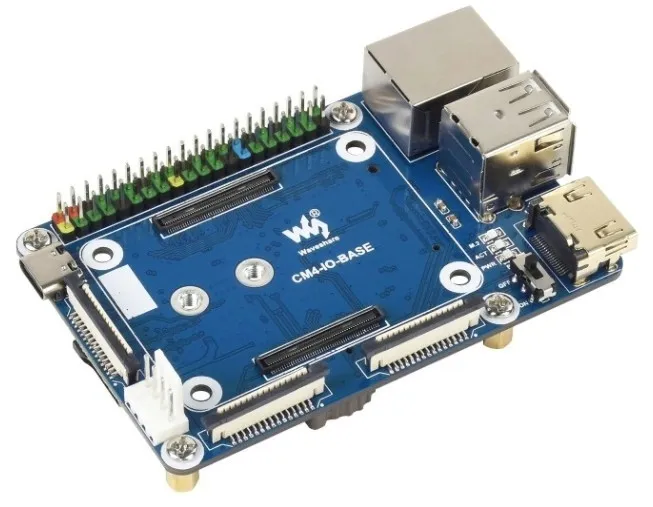

CM4-IO-BASE-B wyposażona jest w specjalne złącza umożliwiające podłączenie modułu oraz wyprowadzenia wszystkich interfejsów modułu CM4, w tym gniazdo USB, Ethernet, HDMI, DSI, dwa złącza CSI, złącze 40-Pin GPIO zgodne z modułami HAT. Mini Base Board jest dodatkowo wyposażony w układ zegara czasu rzeczywistego (RTC), gniazdo baterii podtrzymującej napięcie oraz złącze wentylatora i gniazdo kart microSD. Na spodzie płytki umieszczono także złącze M.2 umożliwiające podłaczenie dodatkowych modułów lub dysku oraz złącze FFC z interfejsem USB 2.0 i HDMI. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

Złącze 40-pinowe oznaczone jest kolorami, co ułatwia podłączanie modułów rozszerzeń.

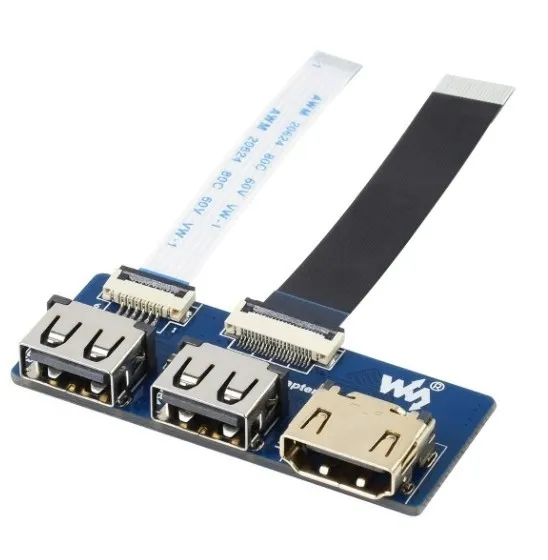

Adapter ze złaczami USB i HDMI podłączany za pomocą taśmy FFC. Pozwala na dodanie dwóch złącz USB oraz złącza HDMI do płytek bazowych.

Właściwości

• Standardowe 40-pinowe złącze Raspberry Pi HAT
• Zegar czasu rzeczywistego (RTC) z potrzymaniem bateryjnym
• Złącze HDMI
• 2 x złącze kamery CSI
• Złącza wyświetlacza DSI
• Złącze RJ45 Gigabit Ethernet
• Wbudowany USB Hub z 2 złączami USB 2.0
• Złącze USB typ C do zasilania i programowania
• Złącze kart microSD
• Kontroler wentylatora 5V PWM z sprzężeniem zwrotnym
• Zasilanie: USB typu C
• Wymiary: 85 x 56 mm

W zestawie

• Moduł CM4-IO-BASE-B
• Adapter USB HDMI
• Przewód FFC 6-pin raster 1.0 60 mm
• Przewód FFC 20-pin raster 0.5 60 mm
• Przewód USB typu C
• Śruba montażowa
