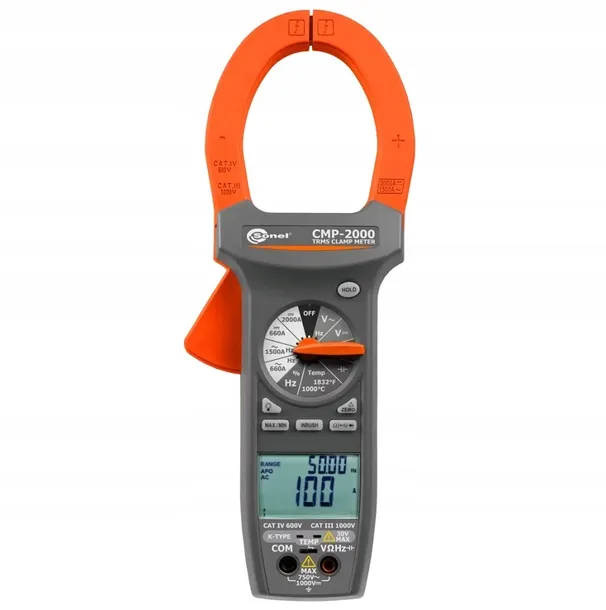

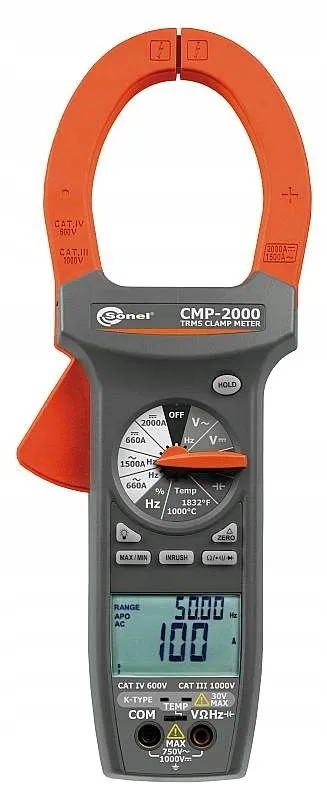

Cyfrowy miernik cęgowy Sonel CMP-2000 CMP2000

Cyfrowy miernik cęgowy Sonel CMP-2000 CMP2000 WMGBCMP2000

Uniwersalny miernik cęgowy, umożliwiający prowadzenie pomiarów prądu do 2000 A przy pomocy cęgów na przewodach o średnicy do 57 mm i szynoprzewodach do 70 x 18 mm.Przyrząd posiada elektroniczne zabezpieczenia przeciążeniowe wszystkich funkcji i zakresów pomiarowych.

Zapewnia:

• Pomiar prądu przemiennego (TRUE RMS) do 1500 A i stałego do 2000 A.
• Pomiar początkowego prądu rozruchowego – funkcja INRUSH.
• Pomiar napięcia stałego do 1000 V oraz przemiennego (TRUE RMS) do 750 V.
• Pomiar rezystancji i test ciągłości połączeń z dźwiękową sygnalizacją ciągłości obwodu (dla wartości mniejszej od 30 ?).
• Pomiar pojemności.
• Pomiar temperatury (jednostki Fahrenheita i Celsjusza).
• Pomiar częstotliwości.
• Pomiar cyklu roboczego (wypełnienia).
• Test diod.

Dodatkowo:

• bezpieczne, izolowane szczęki pomiarowe,
• automatyczny wybór zakresów pomiarowych,
• funkcja „HOLD”, umożliwiająca zapamiętanie wyniku na wyświetlaczu,
• podświetlany wyświetlacz LCD,
• funkcja „DC ZERO” tryb pomiaru względnego dla prądu stałego - możliwość zerowania przyrządu w dowolnym momencie i powrotu do pomiaru w trybie bezwględnym,
• zapamiętywanie wartości minimalnych i maksymalnych,
• wskazanie przekroczenia zakresu,
• auto wyłączanie po 30 minutach.

Bezpieczeństwo elektryczne:

• kategoria pomiarowa: CAT IV 600 V wg PN-EN 61010 - 1,
• stopień ochrony obudowy wg PE-EN 60529: IP20.

Pozostałe dane techniczne:

• zasilanie miernika: bateria 9 V typ 6LR61,
• wyświetlacz LCD (ciekłokrystaliczny), podświetlany, 4 cyfry (maks. wskazanie 6600), linijka 66 segmentów,
• test ciągłości: próg 30 ?,
• test diody:typowy prąd pomiarowy 0,8 mAtypowe napięcie obwodu otwartego 3,2 V DC,
• wskazanie niskiego poziomu baterii: wyświetlony zostaje symbol baterii,
• wskazanie przekroczenia zakresu: wyświetlony zostaje symbol ‘OL,’
• czujnik temperatury: sonda termoelektryczna typu K,
• impedancja wejścia: ok. 10 M? (V DC i V AC),
• szerokość pasma AC: 50...500 Hz,
• autowyłączanie po czasie: 30 minut,
• wymiary: 281 x 108 x 53 mm,
• waga: 570 g z baterią,
• zgodność z wymaganiami norm: PN-EN 61010 - 1, PN-EN 61010 - 2 - 032.
• Gwarancja: 24 miesiące

Nominalne warunki użytkowania:

• możliwość otwarcia cęgów: przewód ? 57 mm, szynoprzewód 70 x 18 mm,
• temperatura pracy: 0...+50°C,
• temperatura przechowywania: -20...+60°C,
• wysokość robocza: maks. 2000 m.

Pomiar prądu stałego

ZakresRozdz.Błąd podstawowy0,0...659,9 A0,1 A±(2,0% w.m. + 5 cyfr)660...2000 A1 A±(3,0% w.m. + 5 cyfr) dla 660...1000 A±(5,0% w.m. + 5 cyfr) dla 1000...2000 A

Pomiar prądu przemiennego (TRUE RMS)

ZakresRozdzielczośćBłąd podstawowy0,0...659,9 A0,1 A±(2,0% w.m. + 10 cyfr) dla 50...60 Hz±(3,0% w.m. + 10 cyfr) dla 61...400 Hz660...1500 A1 A±(2,5% w.m. + 10 cyfr) dla 50...60 Hzi 660...1000 A±(3,5% w.m. + 10 cyfr) dla 61...400 Hzi 660...1000 A±(5,0% w.m. + 10 cyfr) dla 50...400 Hzi 1000...1500

Pomiar napięcia stałego

ZakresRozdz.Błąd podstawowy0,000...6,599 V0,001 V±(0,5% w.m. + 2 cyfry)6,60...65,99 V0,01 V66,0...659,9 V0,1 V660...1000 V1 V

Pomiar napięcia przemiennego

ZakresRozdz.Błąd podstawowy0,000...6,599 V0,001 V±(1,5% w.m. + 8 cyfr)dla 50...500 Hz6,60...65,99 V0,01 V66,0...659,9 V0,1 V660...750 V1

Pomiar rezystancji

ZakresRozdzielczośćBłąd podstawowy0,0...659,9 ?0,1 ?±(1,0% w.m. + 5 cyfr)0,660...6,599 k?0,001 k?6,60...65,99 k?0,01 k?66,0...659,9 k?0,1 k?0,660...6,599 M?0,001 M?±(2,0% w.m. + 5 cyfr)6,60...66,00 M?0,01 M?±(3,5% w.m. + 5 cyfr)

Pomiar pojemności

ZakresRozdzielczośćBłąd podstawowy0,0...6,599 nF0,001 nF±(3,0% w.m. + 30 cyfr)6,60...65,99 nF0,01 nF±(3,0% w.m. + 10 cyfr)66,0...559,9 nF0,1 nF±(3,0% w.m. + 30 cyfr)6,600...59,999 µF0,001 µF±(3,0% w.m. + 10 cyfr)66,00...659,99 µF0,01 µF660...659,999 µF0,100 µF0,660...6,600 mF0,001 mF

Pomiar częstotliwości

ZakresRozdzielczośćBłąd podstawowy10...65,99 Hz0,01 Hz±(0,1% w.m. + 5 cyfr)66,0...659,9 Hz0,1 Hz0,660...6,599 kHz0,001 kHz6,60...65,99 kHz0,01 kHz66,0...659,9 kHz0,1 kHz0,660...1,000 MHz0,001 MHz

Pomiar temperatury

ZakresRozdzielczośćBłąd podstawowy-20...0°C1°C±(2,0% w.m. + 3°C)0...399°C±(1,0% w.m. + 2°C)400...1000°C±(2,0% w.m. + 3°C)-4...31°F1°F±(2,0% w.m. + 6°F)32..749°F±(1,0% w.m. + 4°F)750...1832°F±(2,0% w.m. + 6°F)

Pomiar cyklu roboczego (wypełnienia)

ZakresRozdzielczośćBłąd podstawowy5...95%0,1%±(2,0% w.m. + 10 cyfr)

Stary kod producenta:

• WMXXCMP2000

Nowy kod producenta:

• WMGBCMP2000
