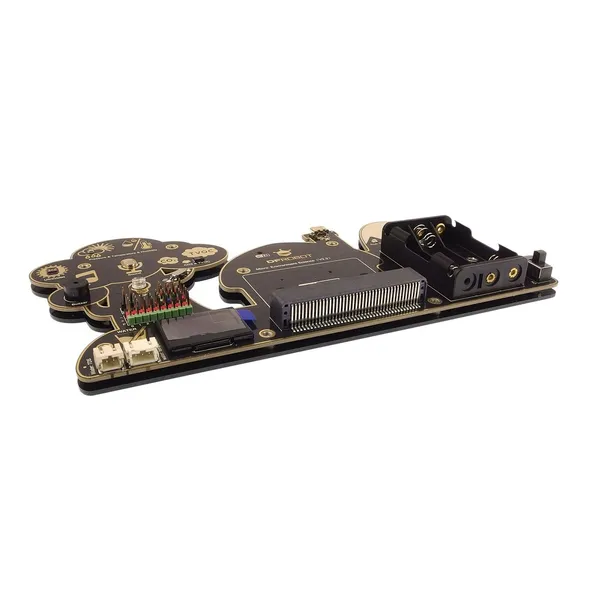

Czujnik DFRobot Environment Science Expansion Board V2.0

Environment Science Expansion Board V2.0 - moduł z czujnikami środowiskowymi dla micro:bit

Opis

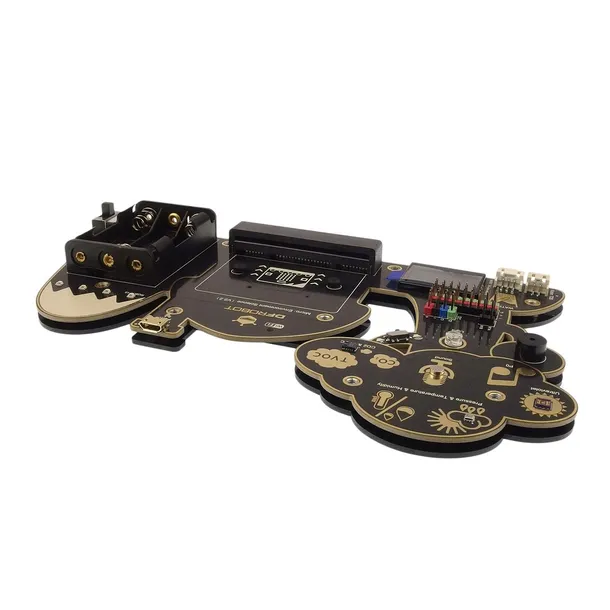

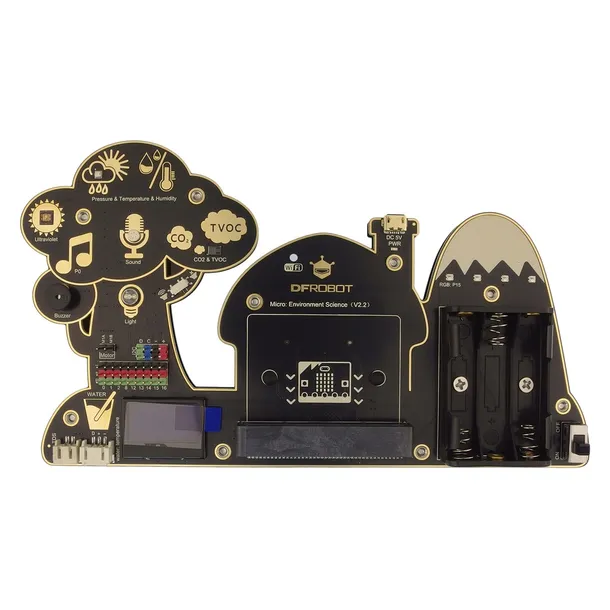

Moduł rozszerzający z czujnikami środowiskowymi przeznaczony do micro:bit. Na płytce zintegrowano czujnik UV, temperatury, wilgotności, ciśnienia powietrza, dźwięku, światła, temperatury wody i jakości wody TDS (Total Dissolved Solids), czujnik wilgotności gleby, TVOC oraz czujnik CO2.

Płytka zaprojektowana została z myślą o edukacji STEAM. Umożliwia uczniom mierzenie parametrów środowiskowych użytecznych przy eksperymentach naukowych za pomocą bogatego zestawu czujników. Pomaga to im zbadać i zrozumieć zjawiska przyrody spotykane w otoczeniu na co dzień. Zestaw ma na celu zapewnienie uczniom platformy do nauki teorii przedmiotów ścisłych w połaczeniu z praktycznymi ćwiczeniami.

Właściwości

• Czujnik UV ML8511
• Temperatura pracy: -20 ℃ do 70 ℃
• Pomiar promieniowania UV-A, UV-B
• Długość fali: 280 do 390nm
• Czujnik środowiskowy BME280
• Prąd roboczy: 2 mA
• Temperatura pracy: -40 ℃ do 85 ℃
• Zakres pomiaru temperatury: -40 ℃ do 85 ℃, rozdzielczość 0,1 ℃, błąd ± 0,5 ℃
• Zakres pomiaru wilgotności: 0 do 100% RH, rozdzielczość 0,1% RH, błąd ± 2% RH
• Czas odpowiedzi pomiaru wilgotności: 1 s
• Zakres pomiaru ciśnienia atmosferycznego: 300 do 1100 hPa
• Wodoodporny czujnik temperatury
• Zakres pomiaru temperatury: -10 ℃ do 85 ℃, błąd ± 0,5 ℃
• Zakres temperatury roboczej: -55 ℃ do 125 ℃
• Czas zapytania: poniżej 750 ms
• Czujnik jakości wody TDS
• Sonda TDS nie powinna być używana w wodzie o temperaturze powyżej 55 ℃
• Sonda TDS nie powinna być umieszczana zbyt blisko krawędzi pojemnika
• Czujnik jakości powietrza CCS811
• Zakres temperatur pracy: -40 ℃ do 85 ℃
• Zakres wilgotności pracy: 10% RH do 95% RH
• Zakres pomiarowy CO2: 400ppm do 8000ppm
• Zakres pomiarowy TVOC: 0ppb do 1100ppb

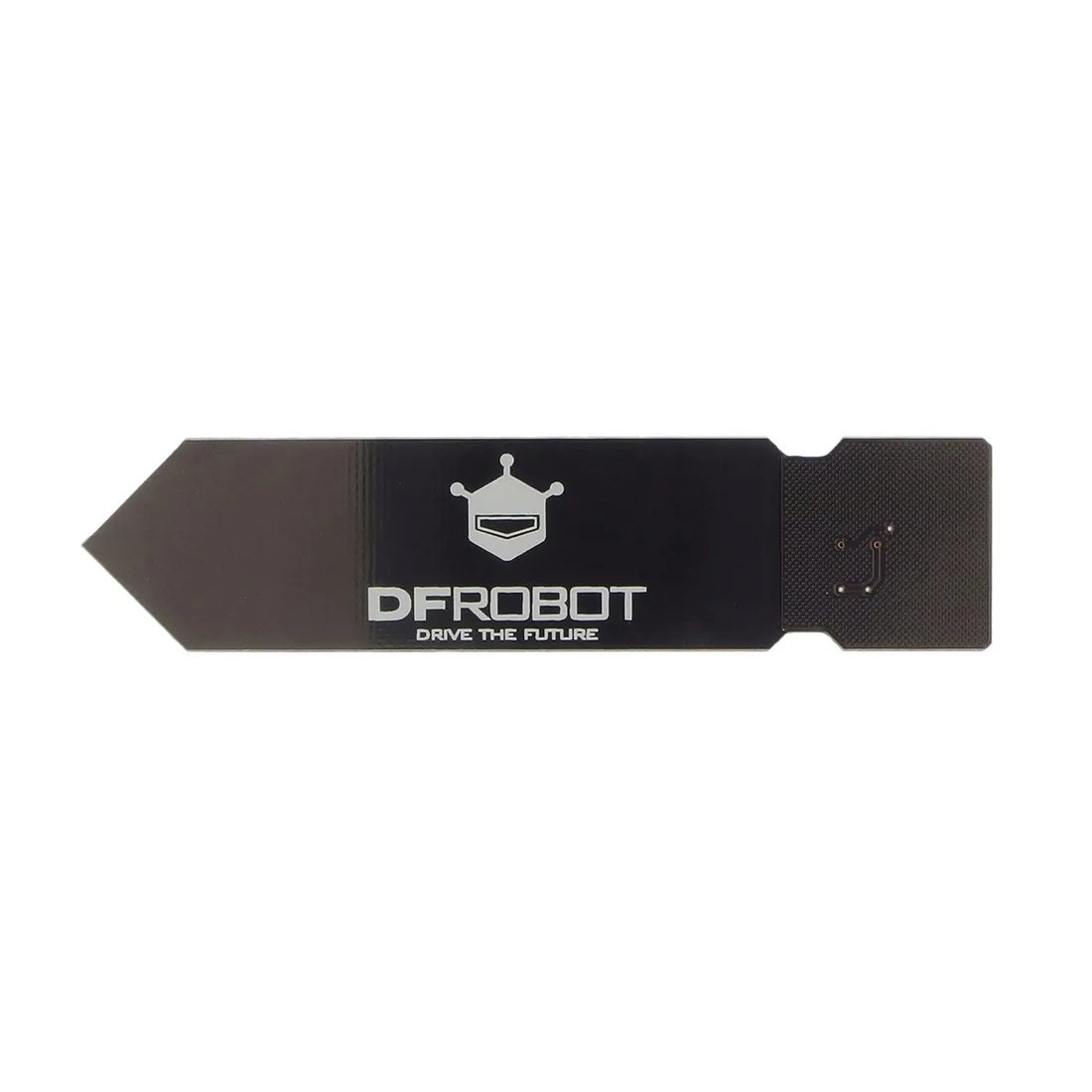

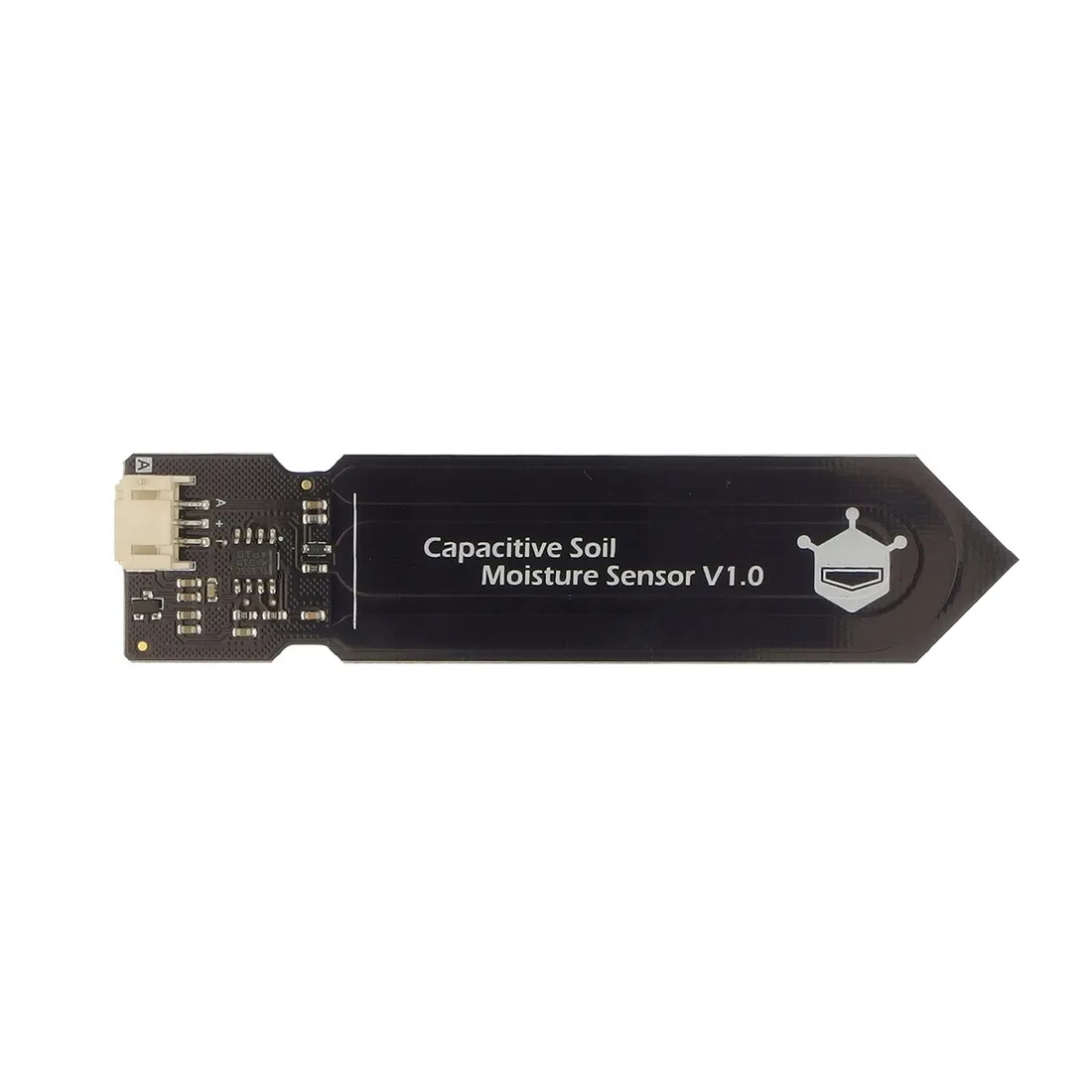

• Pojemnościowy czujnik wilgotności gleby
• Napięcie zasilania : 3,3 V do 5,5 V DC
• Napięcie wyjściowe: 0 do 3 V DC
• Złącze: PH2.0-3P
• Wymiary: 98 x 23 mm
• LED RGB
• Dioda RGB: WS2812
• Port: P15
• Czujnik światła
• Wyjście analogowe
• Zakres danych: 0 do 1023
• Brzęczyk
• Średnica 9 mm
• Brzęczyk pasywny
• Port: P0
• Czujnik dźwięku
• Wyjście analogowe
• Zakres danych: 0 do 1023
• Wyświetlacz OLED
• Wymiar: 0,96 cala
• Kolor wyświetlacza: niebieski
• Rozdzielczość: 128 x 64 px
• Częstotliwość odświeżania: 60 fps
• Jasność: 60 (typ.) Cd/m2
• Pobór prądu: około 22,75 mA
• Temperatura pracy: -30 ℃ do 70 ℃
• Obszar wyświetlania: 21,744 x 10,864 mm
• Sterowanie silnikiem
• Sygnał PWM
• Kompatybilny silnik: silniki prądu stałego małej mocy, takie jak silnik z przekładnią N20

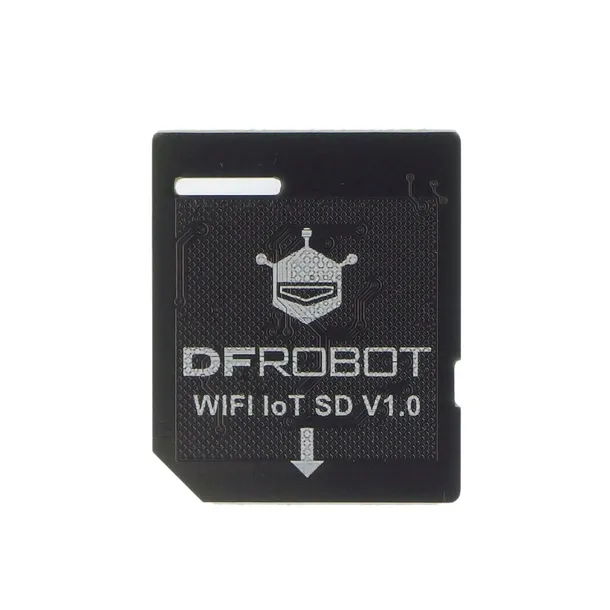

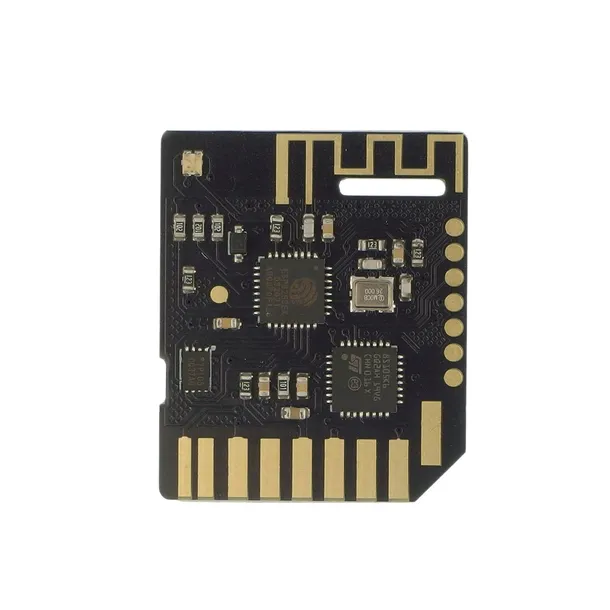

• Wi-Fi IoT
• Komunikacja bezprzewodowa: IEEE802.11b/g/n
• Typ szyfrowania: WPA WPA2/WPA2-PSK
• Częstotliwość: 2,4 GHz
• Wbudowany protokół: stos TCP/IP
• Obsługiwana platforma IoT: EasyIoT, IFTTT, ThingSpeak, SIoT
• Wskaźnik LED:
• Czerwony: odłączony
• Niebieski: łączenie
• Zielony: podłączony
• Platforma programistyczna: MakeCode, Mind+
• Zasilanie: micro USB (5 V), 3 x bateria AAA (4,5 V)
• Wymiar: 196 x 110,6 mm

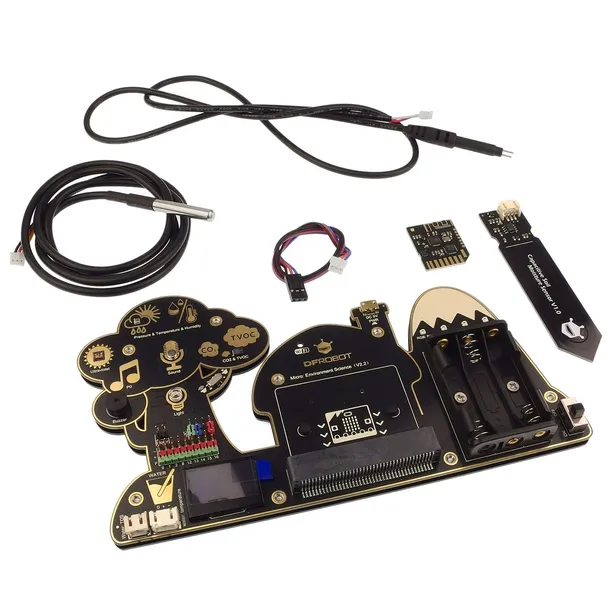

W zestawie

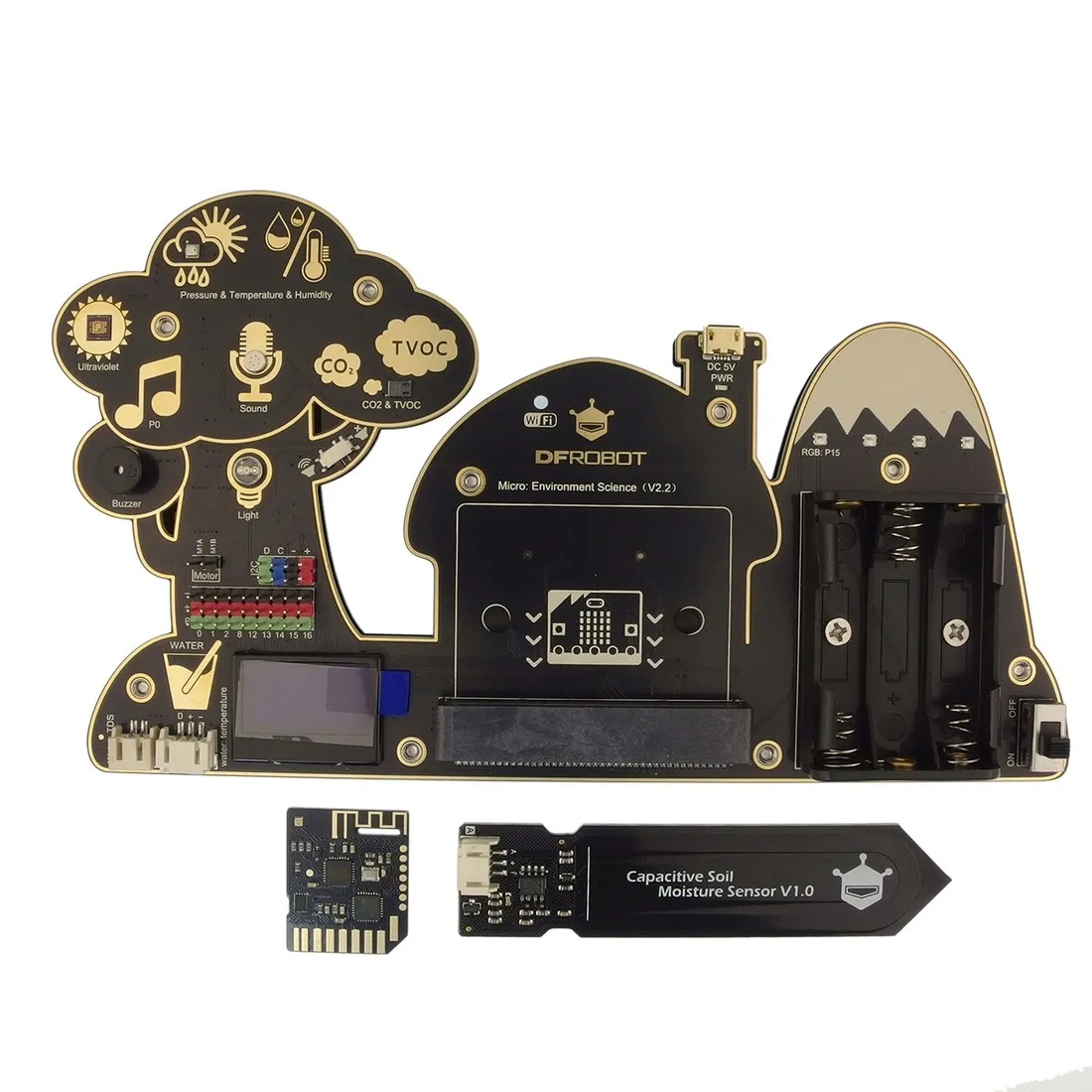

• Moduł Environment Science Expansion Board V2.0
• Pojemnościowy czujnik wilgotności gleby
• Sonda czujnika jakości wody TDS
• Wodoodporny czujnik temperatury
