Czujnik DFRobot Gravity: Analog Current Sensor 50A (AC/DC) V2

Gravity: Analog Current Sensor 50A (AC/DC) V2 - moduł z analogowym czujnikiem prądu AC/DC 50A

Opis

Moduł z analogowym czujnikiem prądu SC780. Umożliwia pomiar prądu przemiennego i stałego o natężeniu do 50 A. Moduł ma wyjście analogowe zgodne ze standardem Gravity. Pomiar oparty jest na wykorzystaniu efektu Halla. Czujnik charakteryzuje się stabilnym pomiarem oraz prawie zerową histerezą magnetyczną. Zastosowany układ ma niską rezystancję wewnętrzną na poziomie 80 μΩ, dzięki czemu generuje małe starty mocy podczas pracy. Moduł znajdzie zastosowanie w projektach sterowania urządzeniami automatyki. Na stronie Wiki dostępna jest instrukcja obsługi z przykładowym programem Arduino.

Właściwości

• Zakres pomiaru prądu: -50 do 50 A
• Szerokość pasma: 80 kHz
• Czas narastania wyjścia 3,64 μs w odpowiedzi na skokowy prąd wejściowy
• Stabilne napięcie wyjściowe
• Prawie zerowa histereza magnetyczna
• Rezystancja wewnętrzna 80 μΩ
• Interfejs: Gravity PH2.0-3P
• Zasilanie: 5 V
• Temperatura pracy: -40℃ do 125℃
• Wymiary: 34 x 42 mm

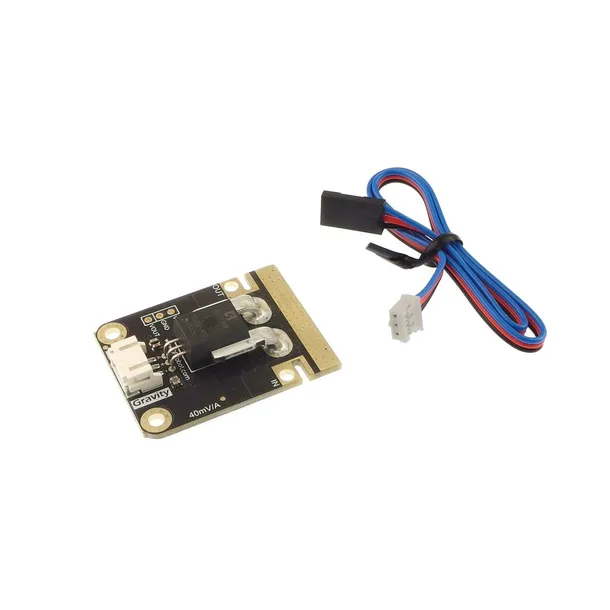

W zestawie

• Moduł z czujnikiem prądu AC/DC
• Przewód Gravity-3P
