Grove Capacitive Fingerprint Scanner - moduł

Grove Capacitive Fingerprint Scanner - moduł z czytnikiem linii papilarnych

Opis

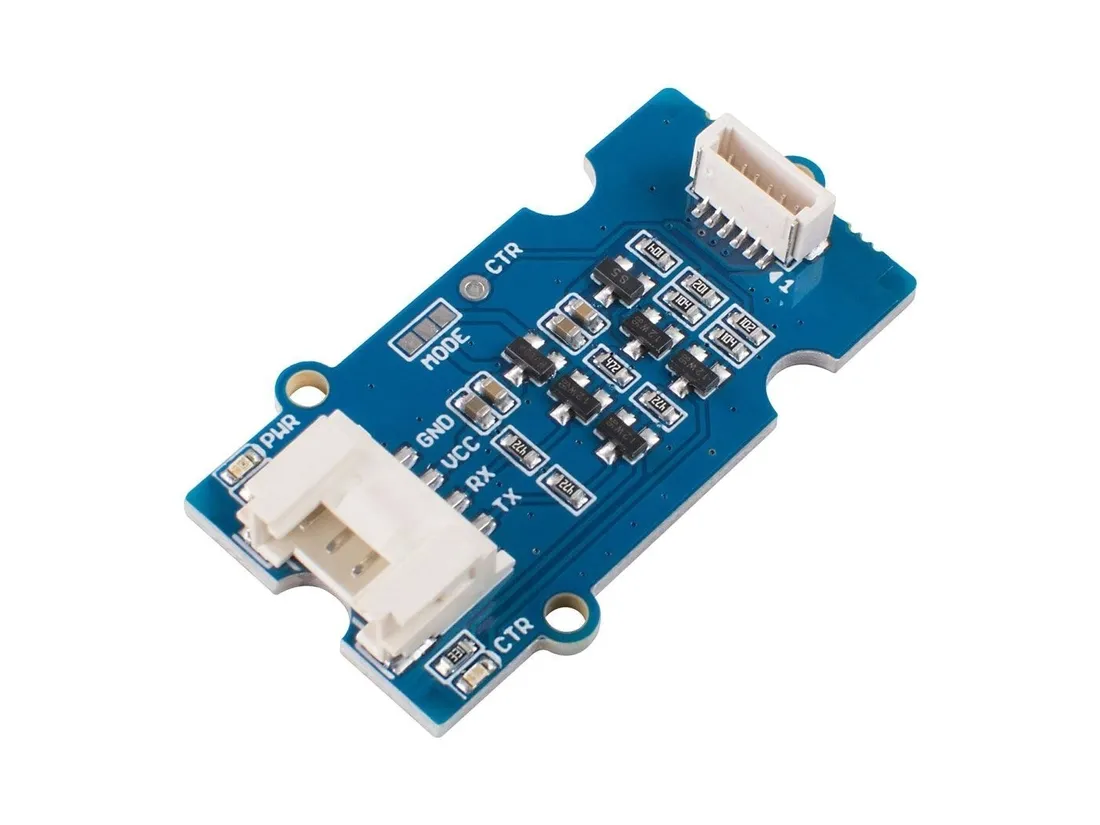

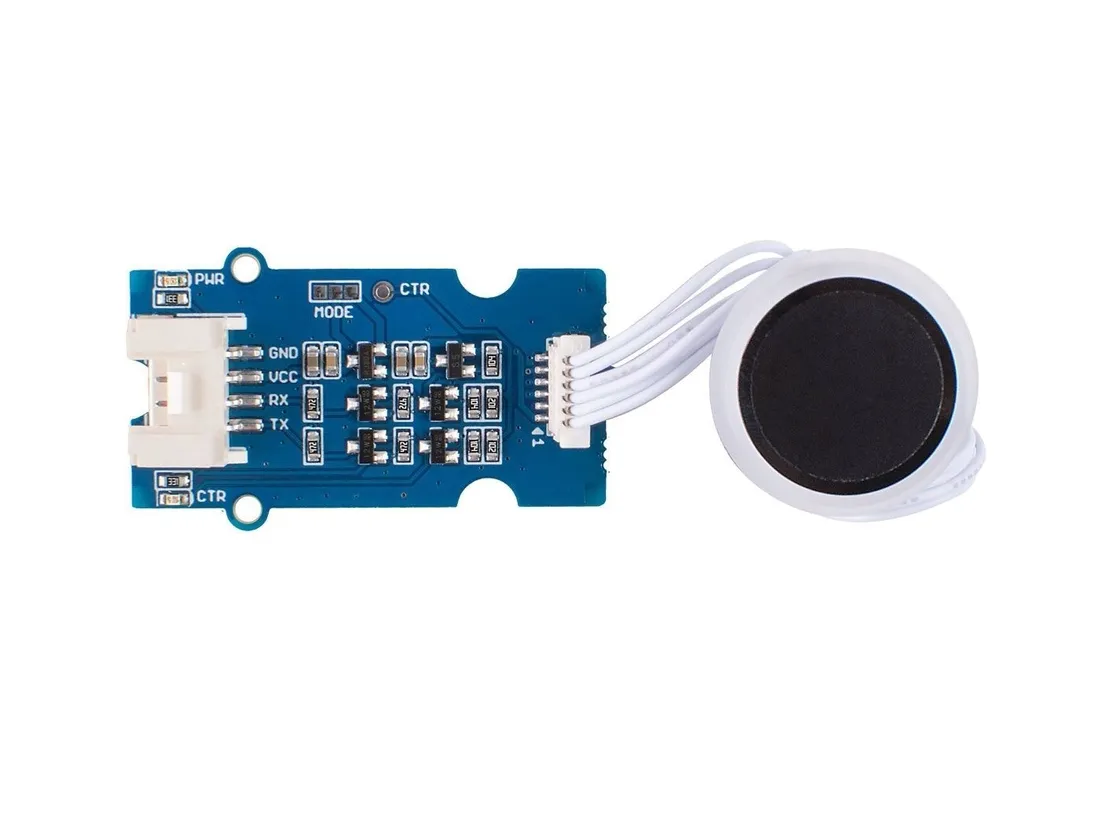

Moduł z pojemnościowym czujnikiem linii papilarnych, który może pobierać obraz linii papilarnych o rozdzielczości 160 x 160 pikseli (508 dpi). Moduł oparty został na mikrokontrolerze GD32 oraz bezpiecznym algorytmie pobierania odcisków palców. Czujnik wykorzystuje funkcję samouczenia, która po każdym udanym rozpoznaniu odcisków palców dodaje go do bazy danych. Dodatkowym efektem wizualnym jest to, że poprawne wykrycie odcisku jest sygnalizowane przez podświetlenie RGB. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs UART i zasilany jest napięciem 3,3 V lub 5 V. Pełna dokumentacja wraz z przykładami użycia dostępna jest na stronie produktu.

Właściwości

• Typ czujnika: pojemnościowy
• Rozdzielczość: 160 x 192 piksele (508 dpi)
• Pojemność pamięci: 100 odcisków palców
• Czas dopasowania: <350 ms (1: N) i < 7 ms (1:1)
• Wskaźnik fałszywej akceptacji: <0,005%
• Wskaźnik fałszywego odrzucenia: <1%
• Antyelektrostatyczny: wyładowanie kontaktowe 8 KV, wyładowanie bezkontaktowe 15 KV
• Interfejs: UART
• Napięcie zasilania: 3,3 V lub 5 V
• Prąd podczas pracy : <40mA
• Prąd w trybie czuwania: <12uA
• Średnica czujnika: 14,9 mm

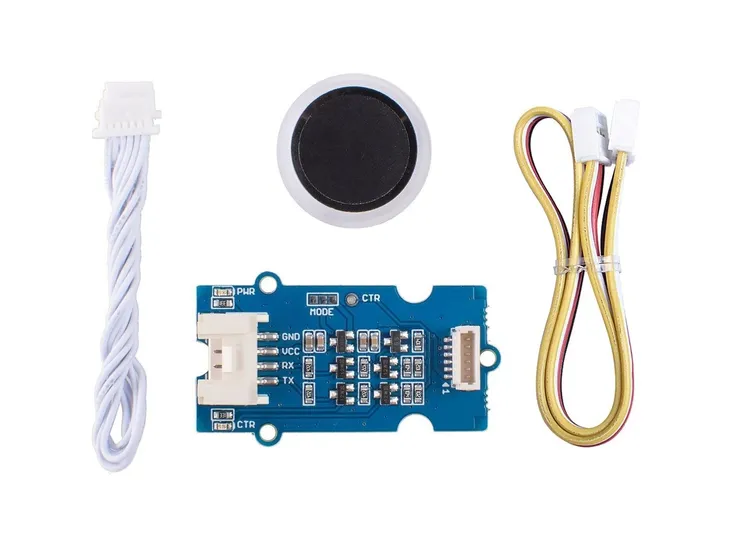

W zestawie

• Moduł Grove Capacitive Fingerprint Scanner
• Przewód Grove
• Przewód czujnika

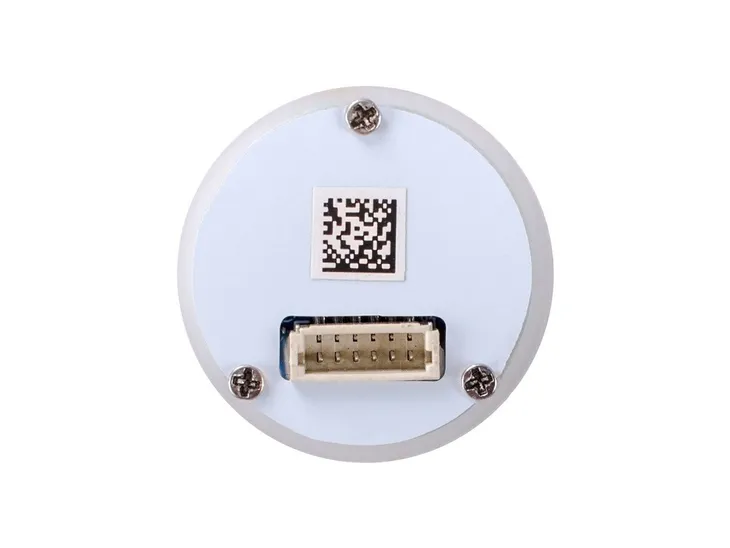

• Czujnik KCT203
