Grove Multichannel Gas Sensor v2 - moduł

Grove Multichannel Gas Sensor v2 - moduł z czujnikami gazów

Opis

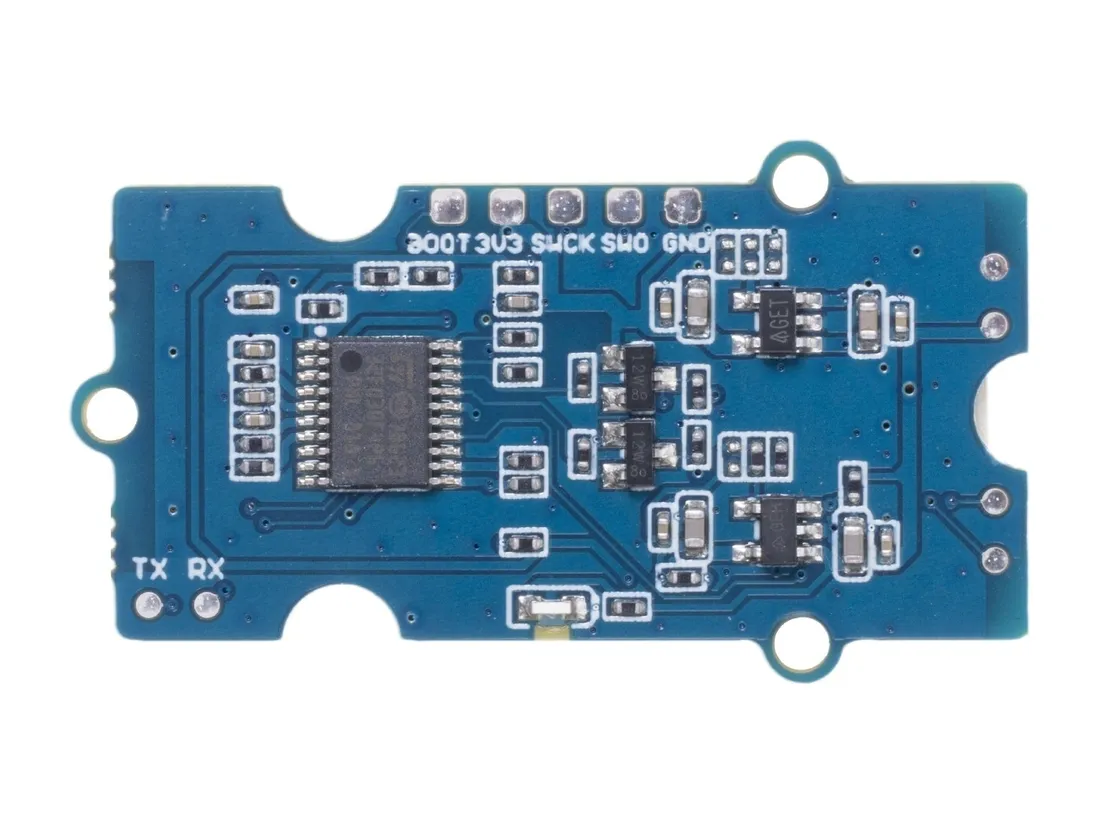

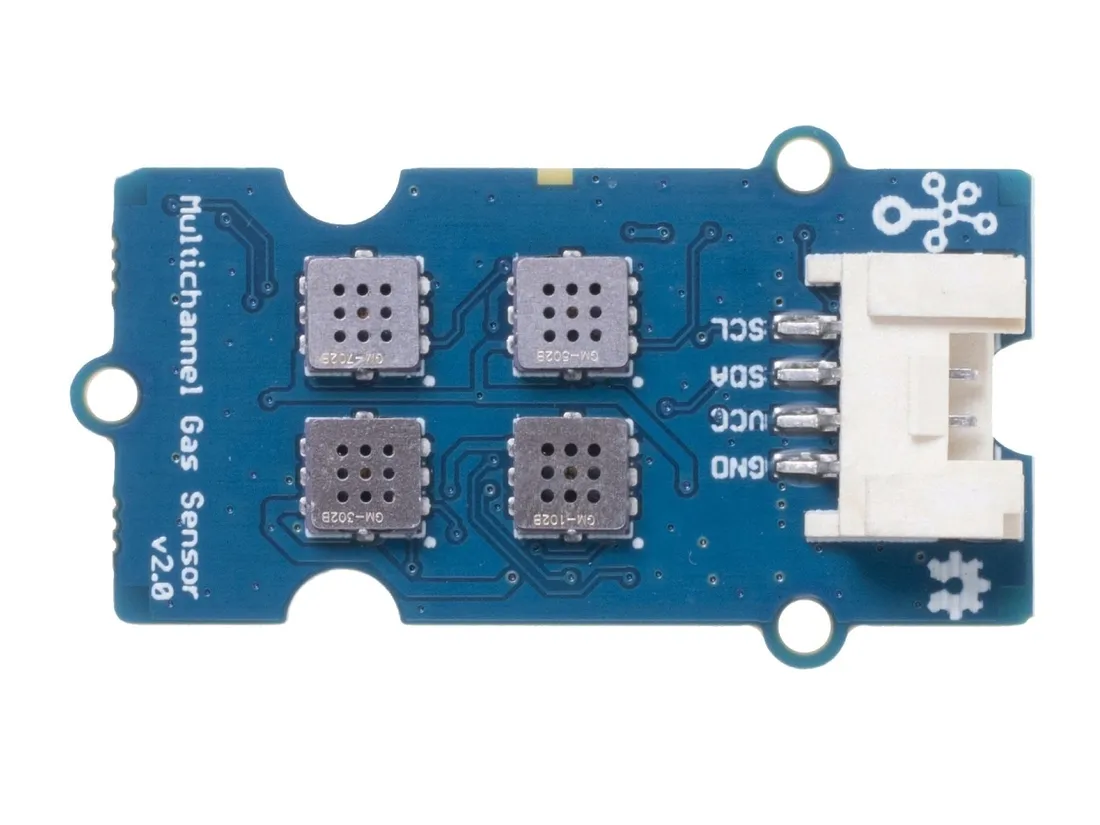

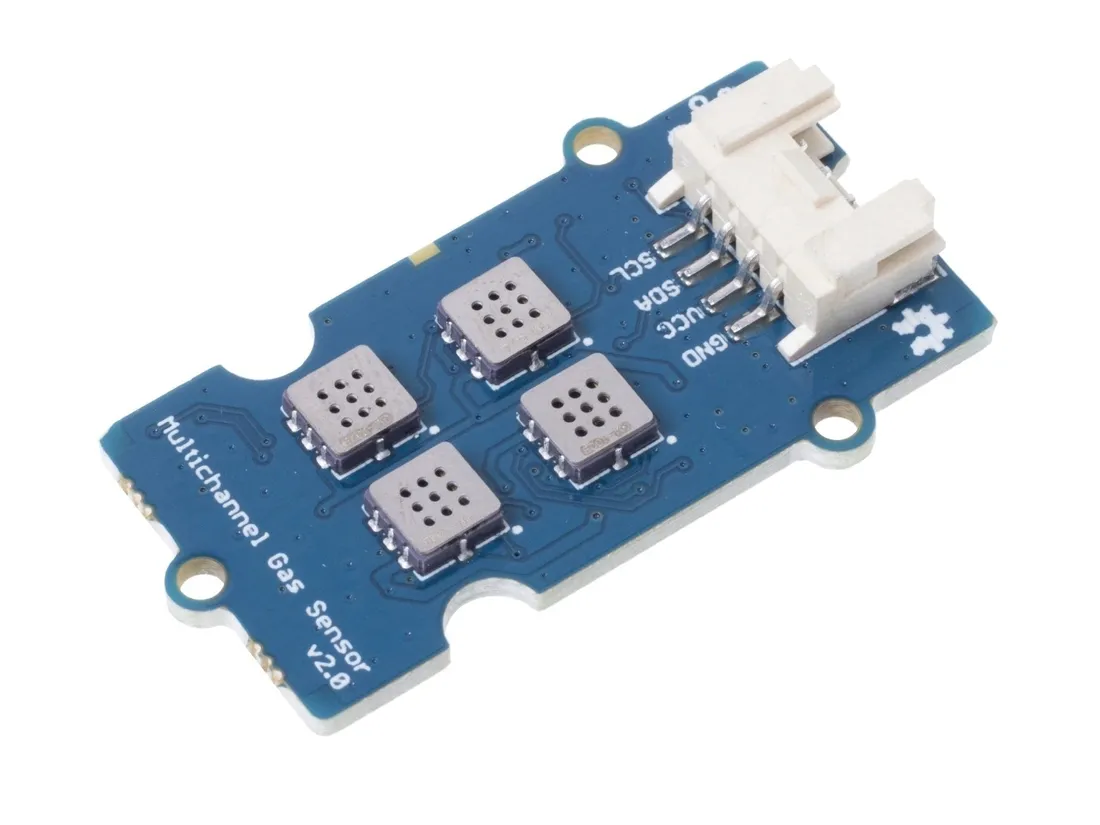

Moduł z czujnikami gazów GM-102B, GM-302B, GM-502B i GM-702B, które pozwalają na wykrycie CO, NO2, alkoholu czy lotnych związków organicznych (VOC). Bazuje na mikrokontrolerze STM32F030, który obsługuje odczyt danych z czujników i przesyła je przez interfejs I2C. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł zasilany jest napięciem od 3,3 V do 5 V. Znajdzie zastosowanie np. jako uniwersalny czujnik gazów w domowej stacji kontrolnej. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.

Właściwości

• GM-102B
• Typ gazu: NO2
• Czas odpowiedzi: ≤ 30 s
• Czas regeneracji: ≤ 60 s
• Opór: 80 ± 20 Ω
• GM-302B
• Typ gazu: etanol
• Zakres pomiaru: 1 do 500 ppm
• Opór: 60 do 100 Ω
• Zużycie energii PH ≤50mW
• Rezystancja ciała: 1 kΩ do 30 kΩ (w etanolu 50 ppm)
• Czułość: Rs (w powietrzu) / Rs (w etanolu 50 ppm) ≥ 3,0
• Współczynnik nachylenia charakterystyki stężenia (α): ≤0,9 (R200ppm / R50ppm Etanol)
• GM502B
• Typ gazu: LZO (VOC), etanol
• Zakres pomiaru: 1 do 500 ppm
• Opór: 80 ± 20 Ω
• Zużycie energii PH ≤50mW
• Rezystancja ciała: 1 kΩ do 30 kΩ (w etanolu 50 ppm)
• Czułość: R0 (w powietrzu) / Rs (w etanolu 50 ppm) ≥ 3,0
• Współczynnik nachylenia charakterystyki stężenia (α): ≤0,9 (R200ppm / R50ppm Etanol)
• GM702B
• Typ gazu: CO
• Zakres pomiaru: 5 do 5000 ppm
• Opór: 80 ± 20 Ω
• Zużycie energii PH ≤50mW
• Rezystancja ciała: 1 kΩ do 30 kΩ (w CO 150 ppm)
• Czułość: R0 (w powietrzu) / Rs (w CO 150 ppm) ≥ 3,0
• Współczynnik nachylenia charakterystyki stężenia (α): ≤0,9 (R200ppm / R150ppm CO)
• Interfejs I2C
• Adres I2C: 0x55
• Napięcie zasilania: 3,3 V do 5 V

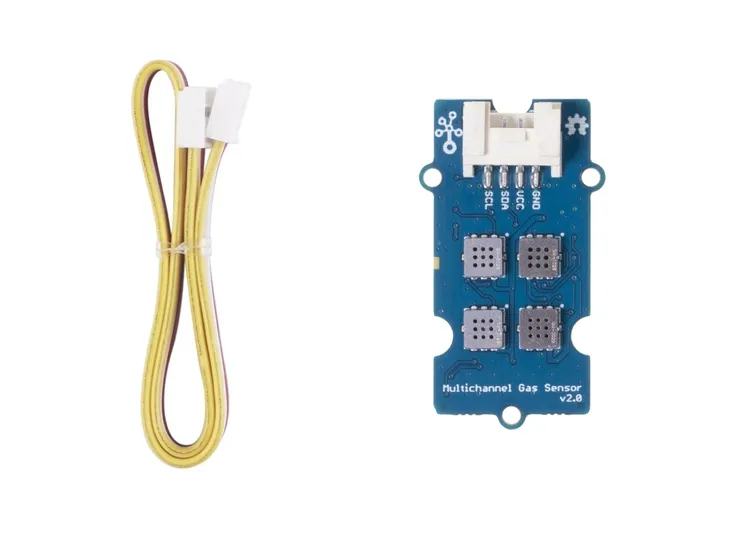

W zestawie

• Moduł Grove Multichannel Gas Sensor v2
• Przewód Grove
