Grove Optical Rotary Encoder - moduł z czujnikiem

Grove Optical Rotary Encoder - moduł z czujnikiem optycznym TCUT1600X01

Opis

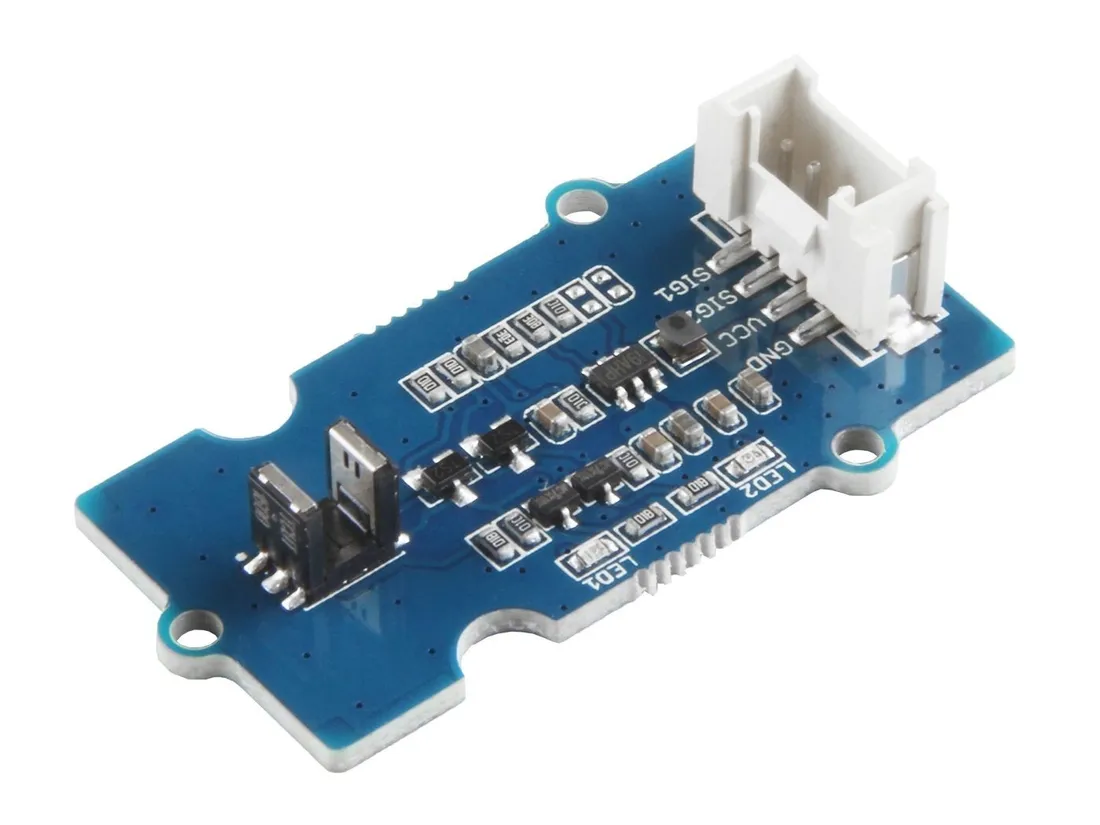

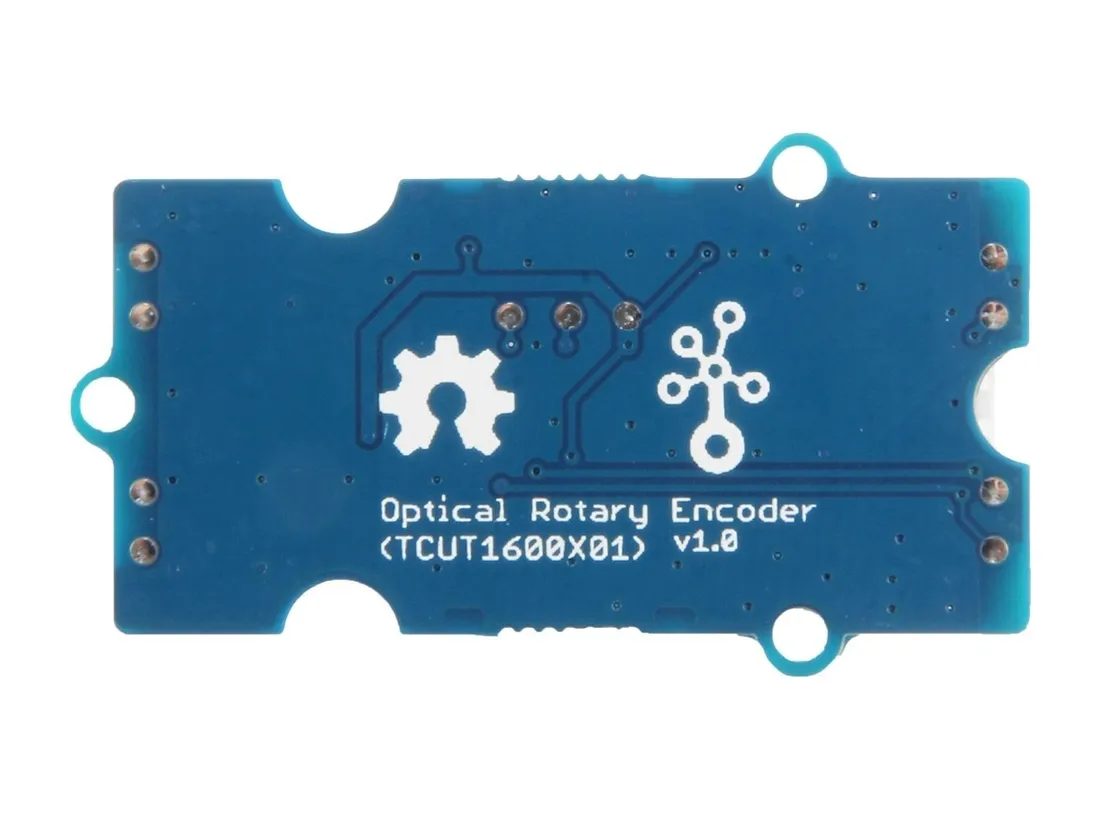

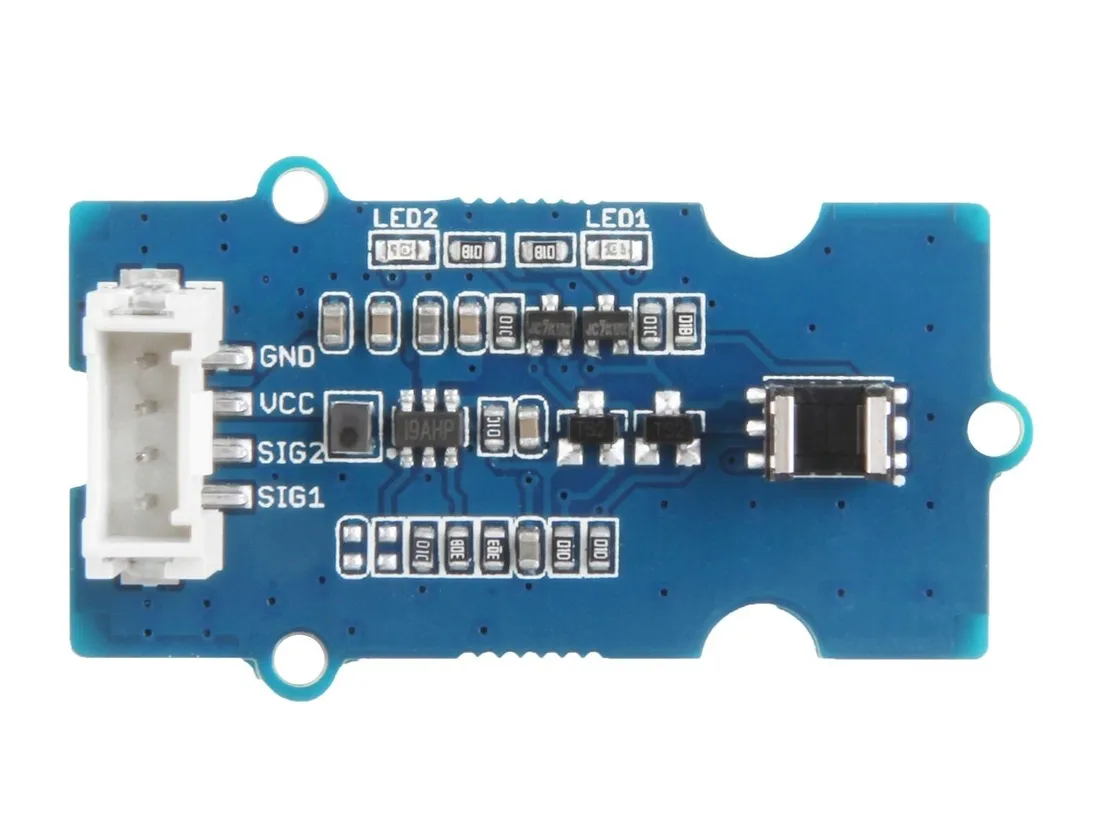

Moduł ze szczelinowym czujnikiem optycznym TCUT1600X01, który składa się z emitera podczerwieni i dwóch detektorów fototranzystorowych. Pozwala na wykrycie obrotu tarczy enkodera umieszczonej w szczelinie wraz z kierunkiem obrotu. Na module umieszczono dwie diody LED sygnalizujące stan kazdego z wyjść. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł ma dwa wyjścia cyfrowe (po jednym na każdy z detektorów) i zasilany jest napięciem 3,3 V lub 5 V. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.

Właściwości

• Długość fali emitera: 950 nm
• Szerokość szczeliny: 3 mm
• Możliwość wykrycia kierunku obrotu
• 2 x LED sygnalizujące stan wyjścia
• 2 x Wyjście cyfrowe
• Napięcie zasilania: 3,3 V lub 5 V
• Wymiary: 40 x 20 x 10 mm
• Waga: 10 g

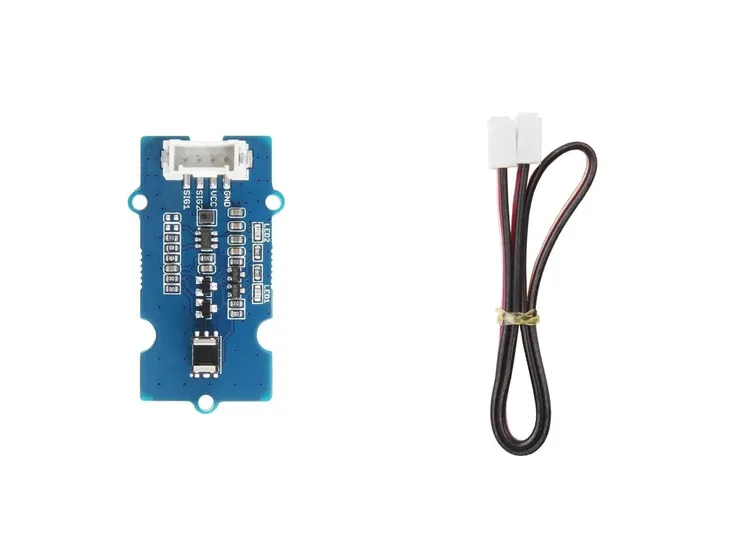

W zestawie

• Moduł Grove Optical Rotary Encoder
• Przewód Grove
