Czujnik Seeedstudio Grove TDS Sensor

Grove TDS Sensor - moduł z czujnikiem jakości wody

Opis

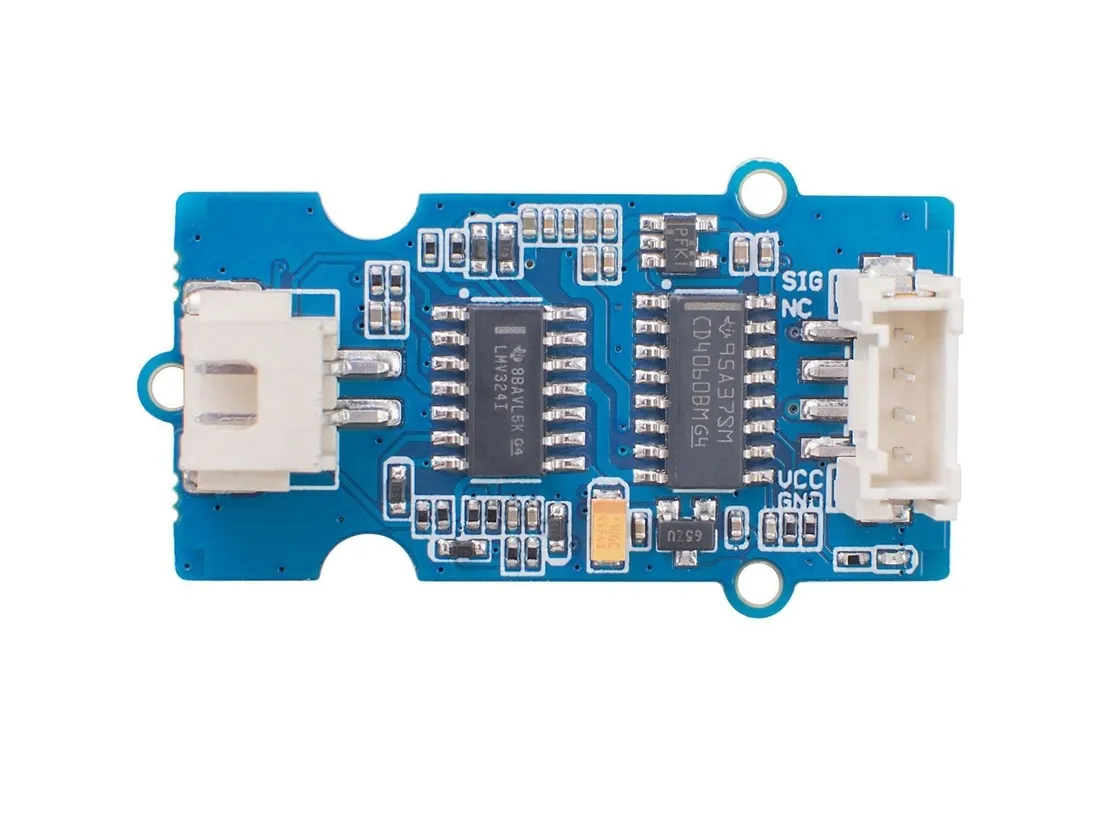

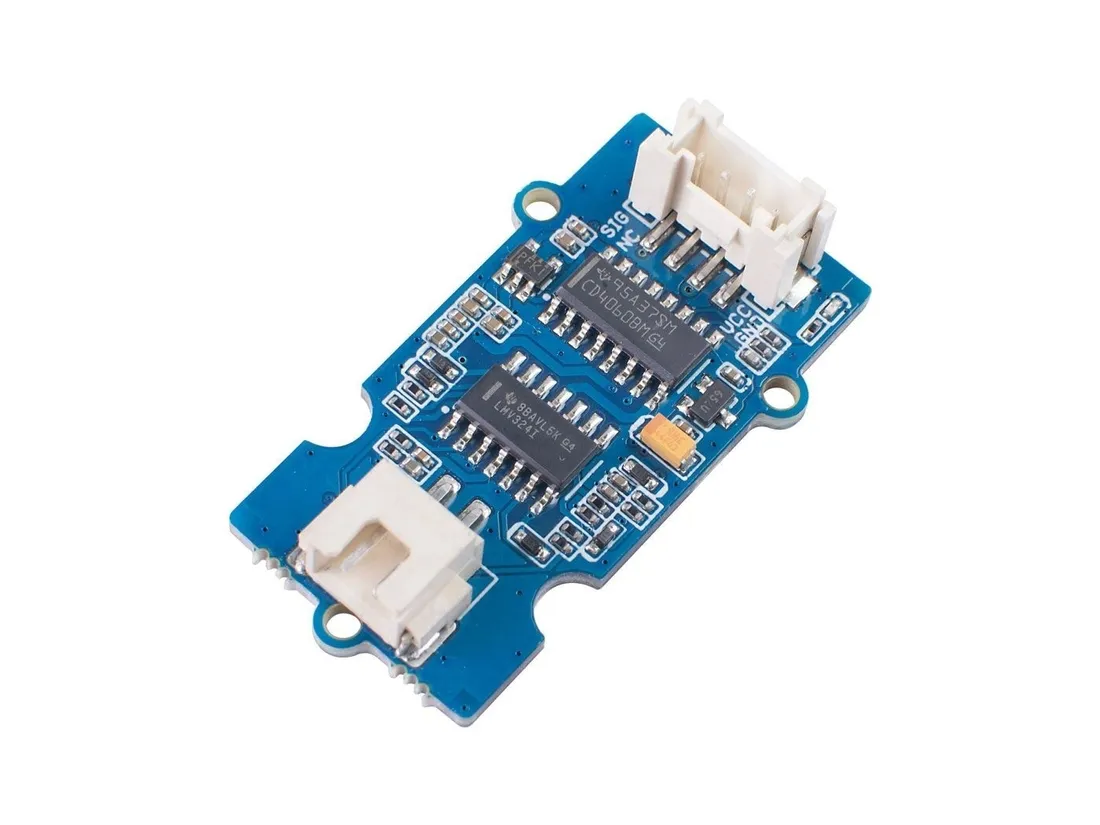

Moduł z czujnikiem TDS (Total Dissolved Solids), który umożliwia pomiar całkowitej zawartości stałych związków rozpuszczonych w wodzie. Wskaźnik TDS pomaga określić jakość wody - im wyższym, tym bardziej zanieczyszczona jest woda. Moduł oparty jest na dwóch układach scalonych: wzmacniaczu LMV324 oraz liczniku CD4060BM, a dołączona do zestawu sonda jest wodoodporna. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs analogowy (0 do 2,3 V) i zasilany jest napięciem 3,3 V lub 5 V Znajdzie zastosowanie we wszelkich projektach wymagających pomiaru jakości wody. Pełna dokumentacja wraz z przykładami użycia dostępna jest na stronie produktu.

Uwaga!

Sonda nie może być używana w wodzie o temperaturze powyżej 70°C oraz nie może być pozostawiona zbyt blisko krawędzi pojemnika (może wpłynąć to na odczyt). Należy pamiętać, że złącze i płytka nadajnika sygnału nie są wodoodporne. Ich zalanie może grozić uszkodzeniem modułu.

Właściwości

• Zakres pomiaru TDS: 0-1000 ppm
• Dokładność pomiaru TDS: ± 10% F.S.
• Wyjście analogowe: od 0 do 2,3 V
• Dioda sygnalizacyjna
• Wodoodporna sonda z przewodem o długości 60 cm
• Napięcie zasilania: 3,3 V lub 5 V
• Pobór prądu: 3 do 6 mA
• Wymiary: 40 x 20 mm
• Waga: 25 g

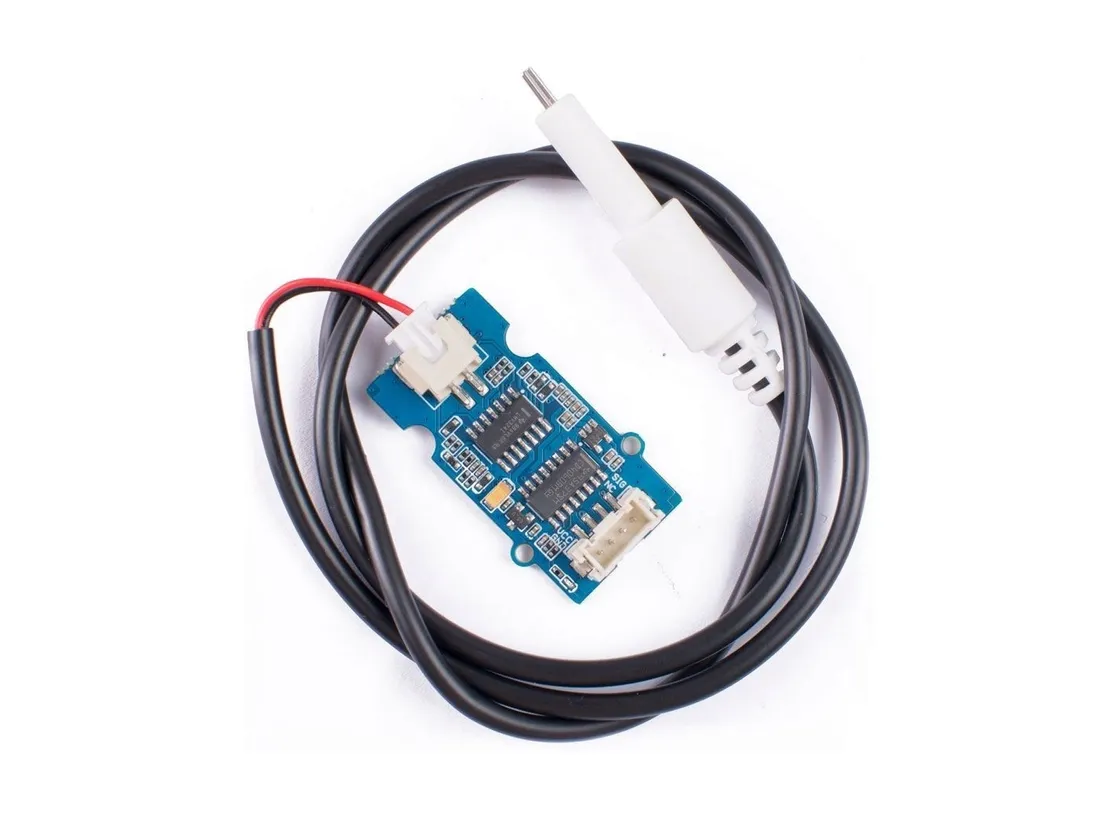

W zestawie

• Moduł Grove TDS Sensor
• Przewód Grove
• Sonda pomiarowa
