Czujnik STMicroelectronics X-NUCLEO-GNSS2A1

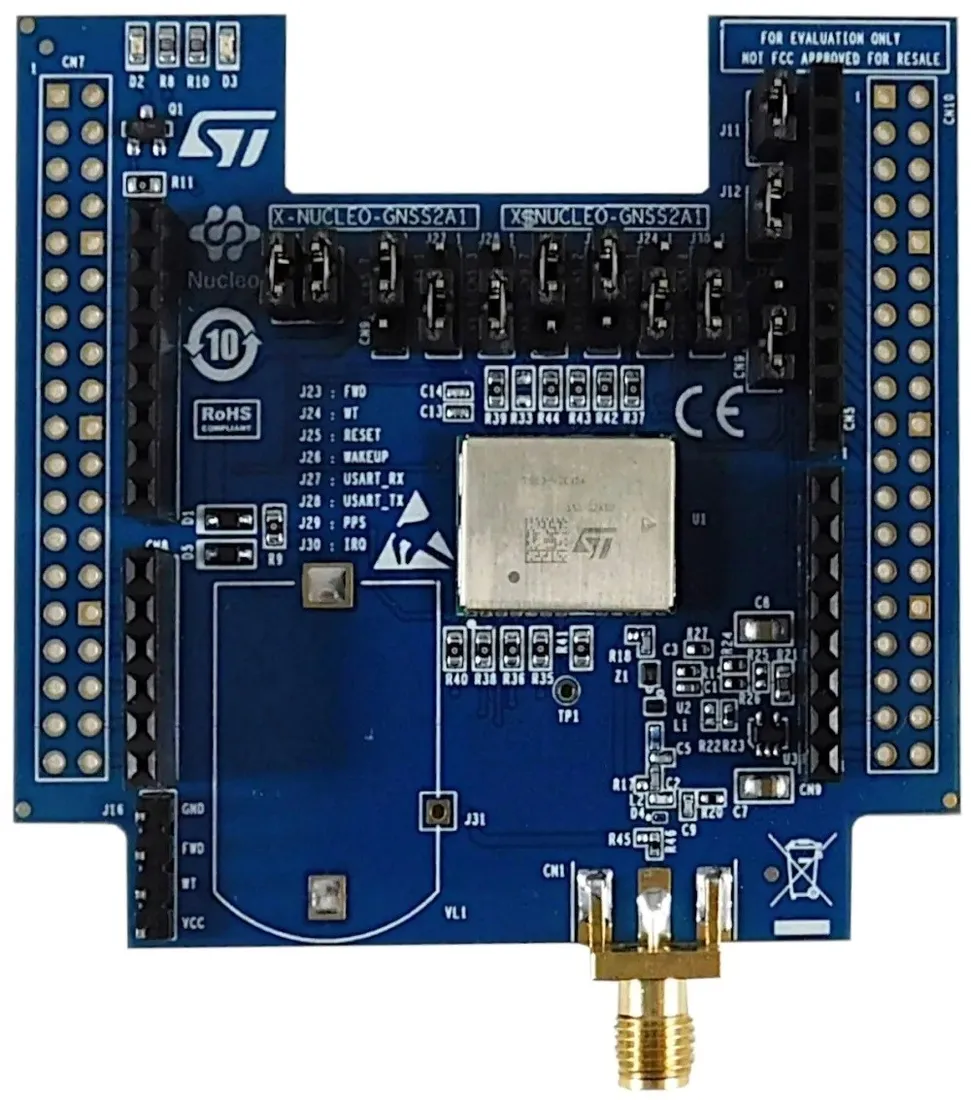

X-NUCLEO-GNSS2A1 - płytka rozwojowa z modułem GNSS Teseo-VIC3DA

Opis

X-NUCLEO-GNSS2A1 to płytka rozszerzeń przeznaczona dla STM32 Nucleo oparta o Teseo -VIC3DA, czyli układ globalnego systemu nawigacji satelitarnej (GNSS). Teseo-VIC3DA to kompaktowy moduł, który zapewnia najwyższą dokładność dzięki wbudowanemu oscylatorowi kwarcowemu (TCXO) i zredukowanemu rozwiązaniu TTFF (Time-To-First Fix) z dedykowanym oscylatorem zegara czasu rzeczywistego (RTC). Moduł Teseo-LIV3F posiada wsparcie w postaci oprogramowania sprzętowego GNSS (X-CUBE-GNSS1) w celu wykonywania wszystkich operacji GNSS, w tym akwizycji, śledzenia, nawigacji i danych wyjściowych bez obsługi pamięci zewnętrznej.

Płytka rozszerzeń X-NUCLEO-GNSS2A1 jest kompatybilna ze złączem Arduino UNO R3 i złączem ST morpho, dzięki czemu może być podłączona do płytki rozwojowej STM32 Nucleo i zestawiona z dodatkowymi kartami rozszerzeń STM32 Nucleo.

Właściwości

• Czułość: -163 dBm (tryb śledzenia)
• Interfejsy:
• port UART
• port I2C
• Konfigurowalny interfejs cyfrowy I/O
• Wejście EXTINT wybudzające
• Protokół NMEA
• Wspomagany GNSS:
• Przewidywanie autonomiczne
• Przewidywanie oparte na serwerze
• Oparte na serwerze w czasie rzeczywistym
• Wsparcie dla GPS, Galileo, Glonass, BeiDou, QZSS
• Kompatybilny z płytami STM32 Nucleo
• Kompatybilny ze złączem Arduino ™ UNO R3
• Firmware Teseo-VIC3DA z funkcją dead-reckoning
• Zapewnienie sygnałów FWD i WHEELTICK
• Samochodowy GNSS i 6-osiowy czujnik inercyjny
• LNA i filtr SAW na ścieżce RF
• Złącze anteny męskiej SMA
• Napięcie zasilania: 3,3-5 V
• Temperatura pracy: -40 do 85 °C
