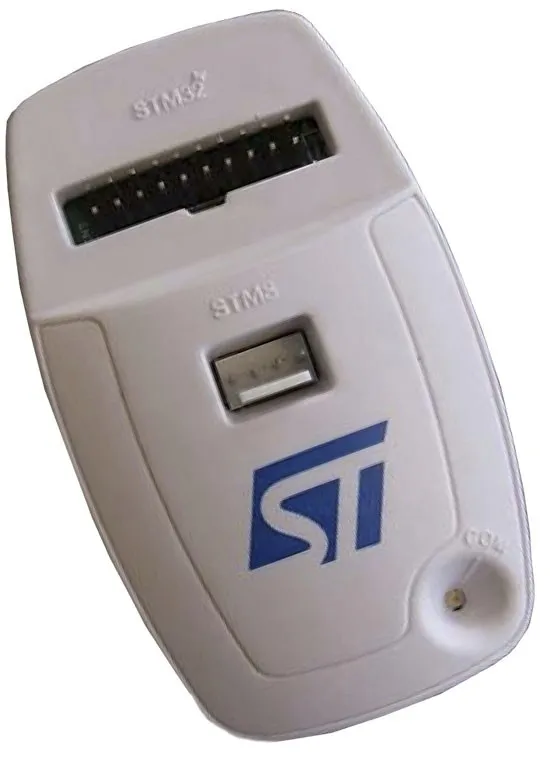

Debugger STMicroelectronics ST-LINK/V2

ST-LINK/V2 - programator-debugger JTAG-SWD-SWIM dla STM32 i STM8

Uwaga!

Opis

Programator-debugger z USB obsługujący interfejsy JTAG i SWD (mikrokontrolery STM32) i SWIM (mikrokontrolery STM8). Za jego pomocą można programować w systemie mikrokontrolery z rodzin: STM32 (poprzez złącze JTAG) oraz STM8 (poprzez złącze SWIM), można także debugować pracę mikrokontrolerów z obydwu rodzin.

Urządzenie współpracuje z komputerem PC poprzez interfejs USB, jest obsługiwane przez środowiska programistyczne:

• uVision (firmy Keil/ARM, dla STM32),
• IAR Embedded Workbench (firmy IAR, dla STM32)
• TrueSTUDIO (firmy Atollic, dla STM32)
• VX-toolset for ARM Cortex-M (firmy TASKING, dla STM32)
• STVP (firmy STMicroelectronics, dla STM8 i STM32)
• STM32 ST-Link Utility (firmy STMicroelectronics, dla STM32)
• AC6 (AC6).

Właściwości

• Wyposażony w złącze IDC20 (JTAG-SWD-SWIM)
• Umożliwia programowanie i debugowanie pracy mikrokontrolerów STM32 (via JTAG/SWD)
• Umożliwia programowanie i debugowanie pracy mikrokontrolerów STM8 (via SWIM)
• Współpracuje z pakietami µVision (Keil), IAR Embedded Workbench (IAR), True Studio (Atollic), VX-toolset for ARM Cortex-M (TASKING) oraz STVP (STMicroelectronics)
• Zasilanie z USB
• Możliwość uaktualniania firmware'u
• Zakres napięć pracy układu docelowego:
• interfejs SMIM: 1,65-5,5 V
• interfejs JTAG/SWD: 1,65-3,6 V
• Zakres temperatury pracy: 0~50°C

Obsługa programu ST-Link

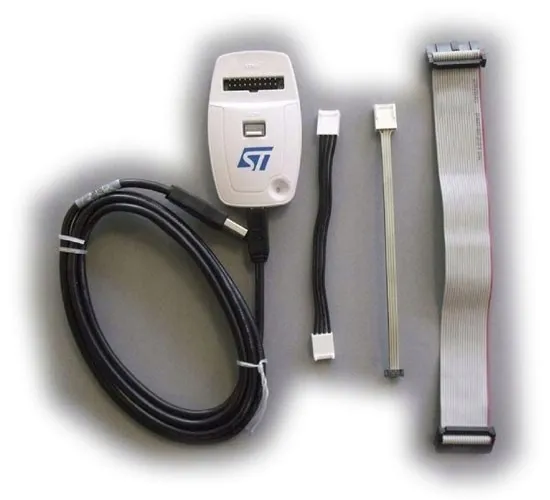

W zestawie

• Programator
• Kabel USB A/B-mini
• 4-pinowy przewód SWIM ze złączami HU04
• 4-pinowy przewód SWIM ze złączem HU04 oraz ERNI
• Taśma sygnałowa 20-pin (JTAG/SWD+SWV) ze złączami IDC

Do pobrania

• ST-Link/V2 Data Brief
• ST-Link/V2 przewodnik użytkownika
• Aktualizacja firmware'u do wersji V2J21S4
• STM32 ST-Link Utility v.3.5
