DFRobot M1 Dock AI Development Kit

Opis

Zestaw rozwojowy wykorzystujący profesjonalny układ AI K210 z dwurdzeniowym RISC-V z FPU i wbudowaną pamięcią SRAM 8MB. Podczas przetwarzania AI układ AI K210 może wykonywać takie operacje, jak splot czy normalizacja. Moduł ten może służyć do wykrywania twarzy, rozpoznawania głosu, kolorów i obiektów, ręcznego rozpoznawania cyfr MNIST i wizualizację map obiektów.

Zestaw M1 Dock Embedded AI składa się z M1 Dan Dock, kamery OV2640 i wyświetlacza LCD 2,4 cala o rozdzielczości 320x240 pikseli. Moduł posiada także wbudowany mikrofon, gniazdo karty microSD i złącze USB do wgrywania i debugowania kodu.

Właściwości

• Oparty na układzie AI K210
• Dwurdzeniowy RISC-V 64bit IMAFDC
• Częstotliwość: 400 MHz
• Pamięć RAM: 8 MB
• Wyświetlacz LCD
• Przekątna: 2,4 cala
• Rozdzielczość: 320x240 pikseli
• Obsługa interfejsu Digital Video Port (DVP)
• Uniwersalny asynchroniczny odbiornik/nadajnik (UART)
• Kontroler bezpośredniego dostępu do pamięci (DMAC)
• Joint Test Action Group (JTAG)
• Interfejsy: I2C, I2S, SPI
• Programowalna tablica IO (FPIOA/IOMUX)
• Sprzętowe akceleratory algorytmów AES i SHA256
• Sprzętowy akcelerator szybkiej transformaty Fouriera (FFT)
• Procesor sieci neuronowej (KPU)
• Procesor audio (APU)
• Niski pobór mocy, duża dokładność przetwarzania obrazu
• Wysokiej wydajności akcelerator sprzętowy Convolutional Neural Network (CNN)
• Obsługa szyfrowania oprogramowania układowego
• Gniazdo FPC24P dla kamery DVP i 8-bitowego MCU LCD
• Obsługa napięcia 3,3 V/1,8 V
• Dostęp do wszystkich 72-pinów
• Gniazdo USB typ C
• Wzmacniacz mocy IC do użytku z głośnikami
• Wbudowany mikrofon
• Gniazdo kart microSD
• Wbudowane Wi-Fi (układ ESP8285)
• Wbudowany szybki przetwornik cyfrowo-analogowy
• Płytka rozszerzająca macierz mikrofonu do lokalizacji dźwięku, formowania wiązki, rozpoznawania mowy itp.

W zestawie

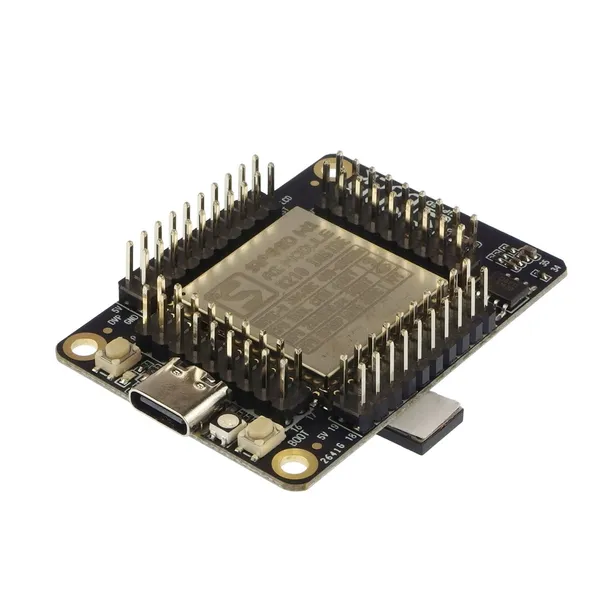

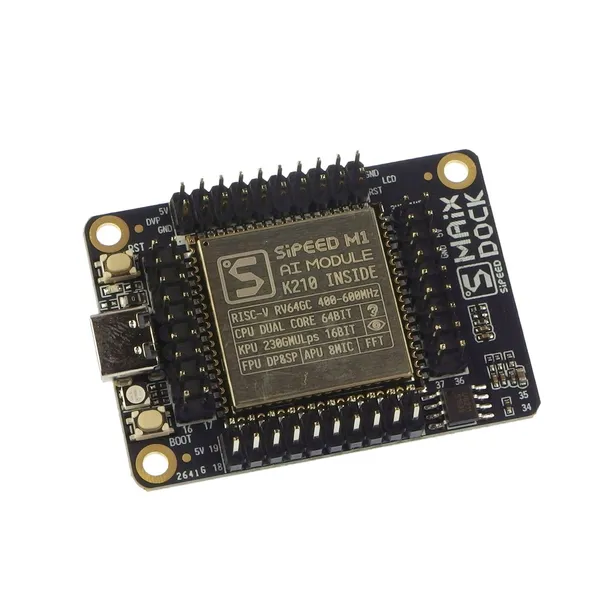

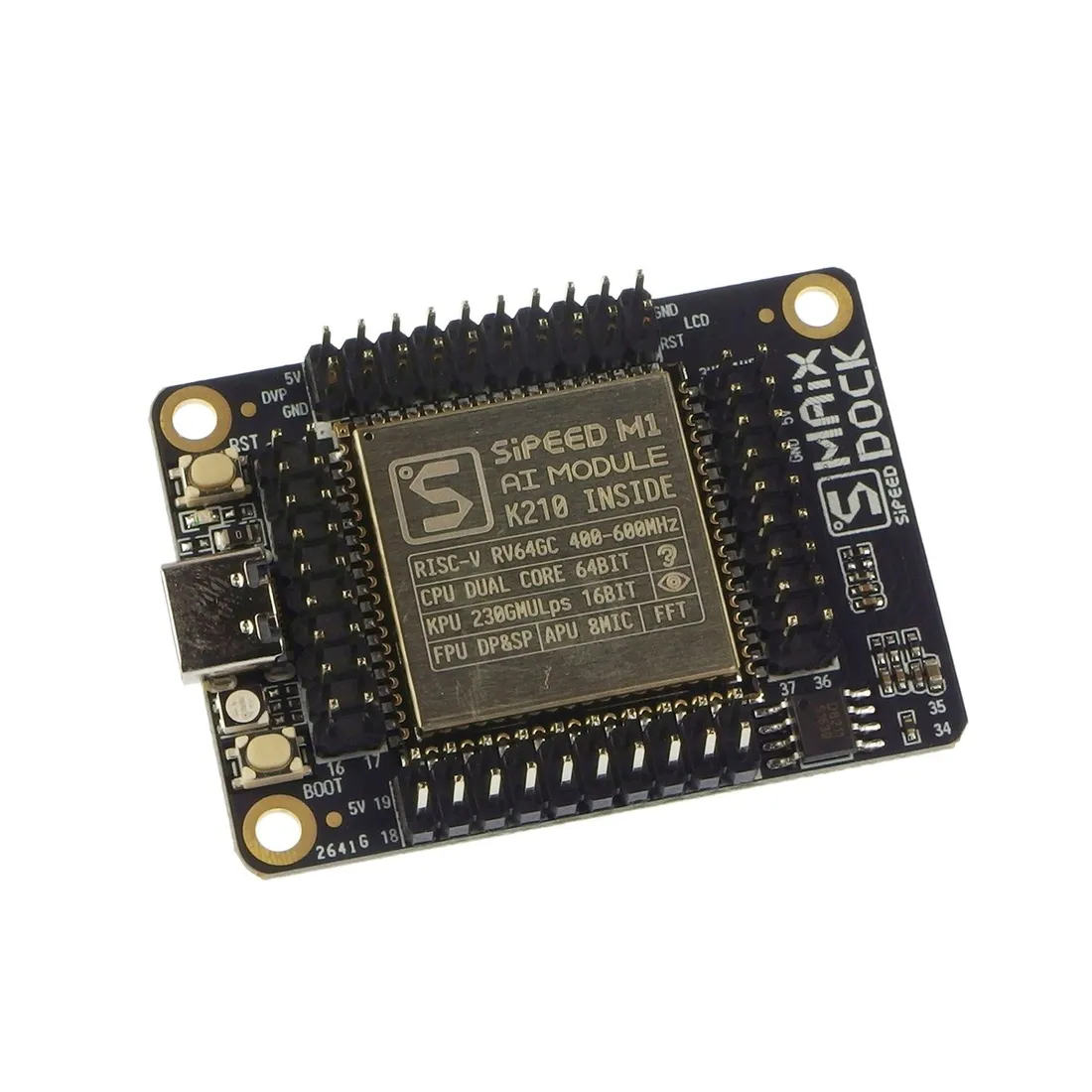

• Moduł M1 Dan Dock

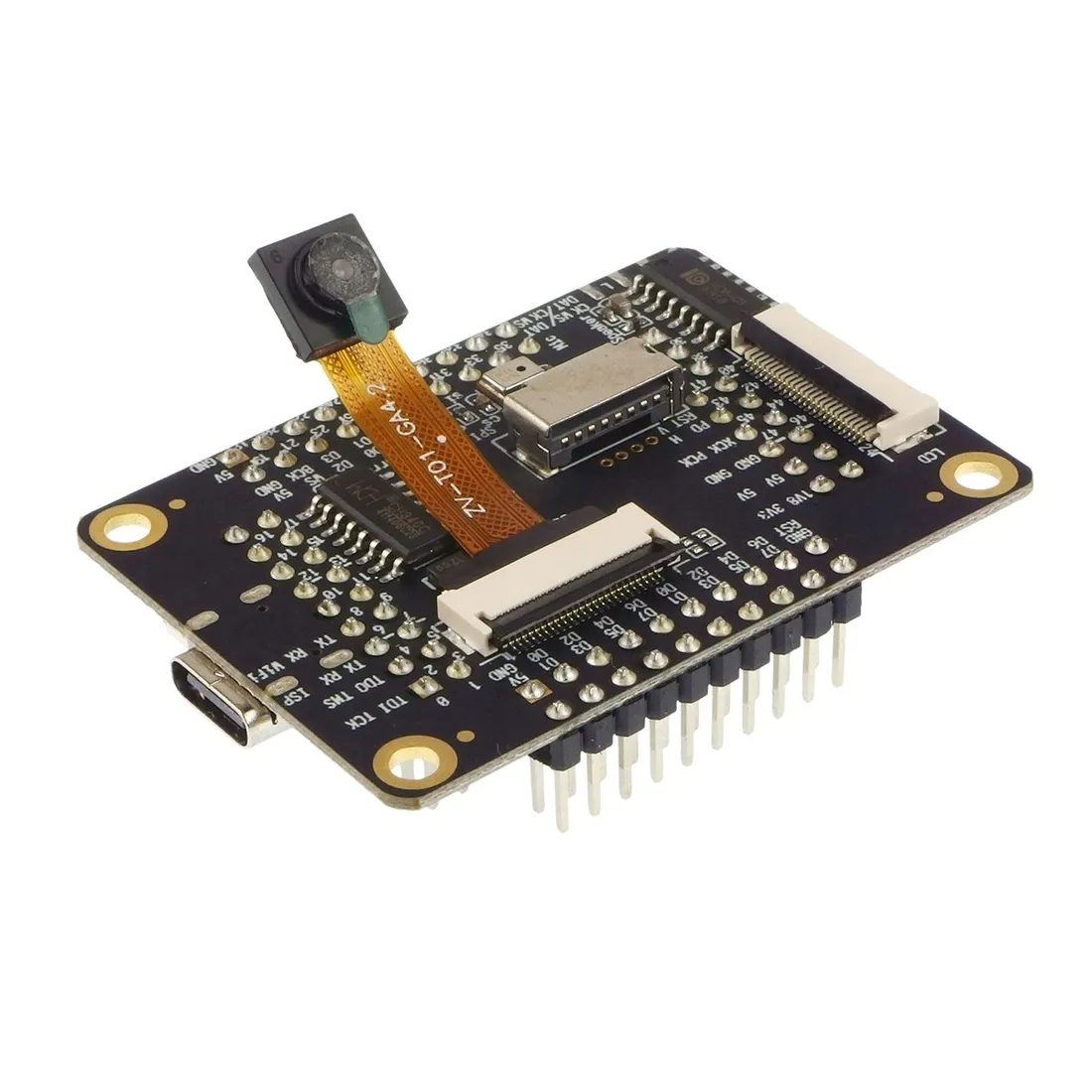

• Kamera OV2640

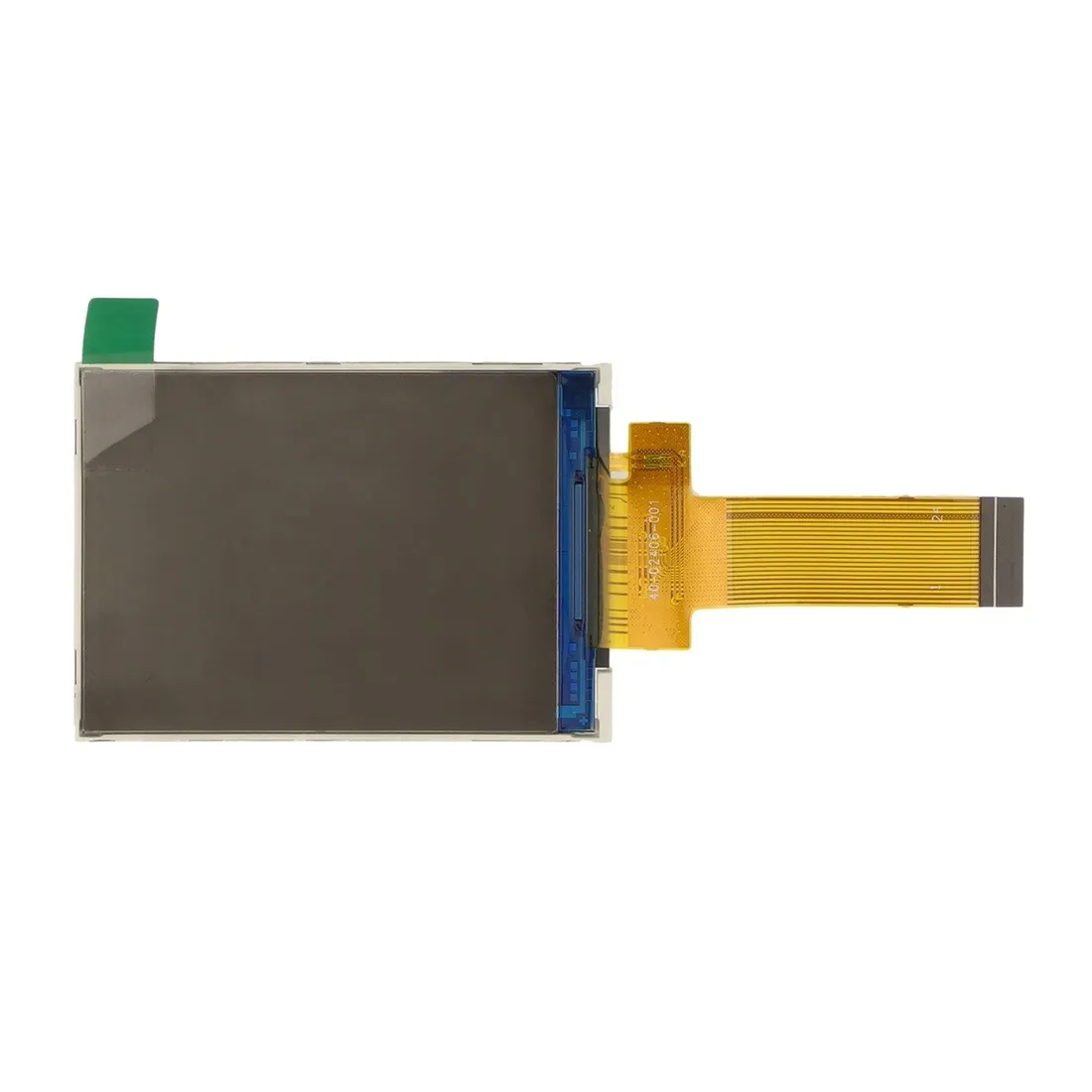

• Wyświetlacz LCD 2,4" 320x240 pikseli
• Adapter USB typ C - microUSB
• 2 x Złącze proste goldpin 20-pin
• Pudełko
