DFRobot UPS HAT

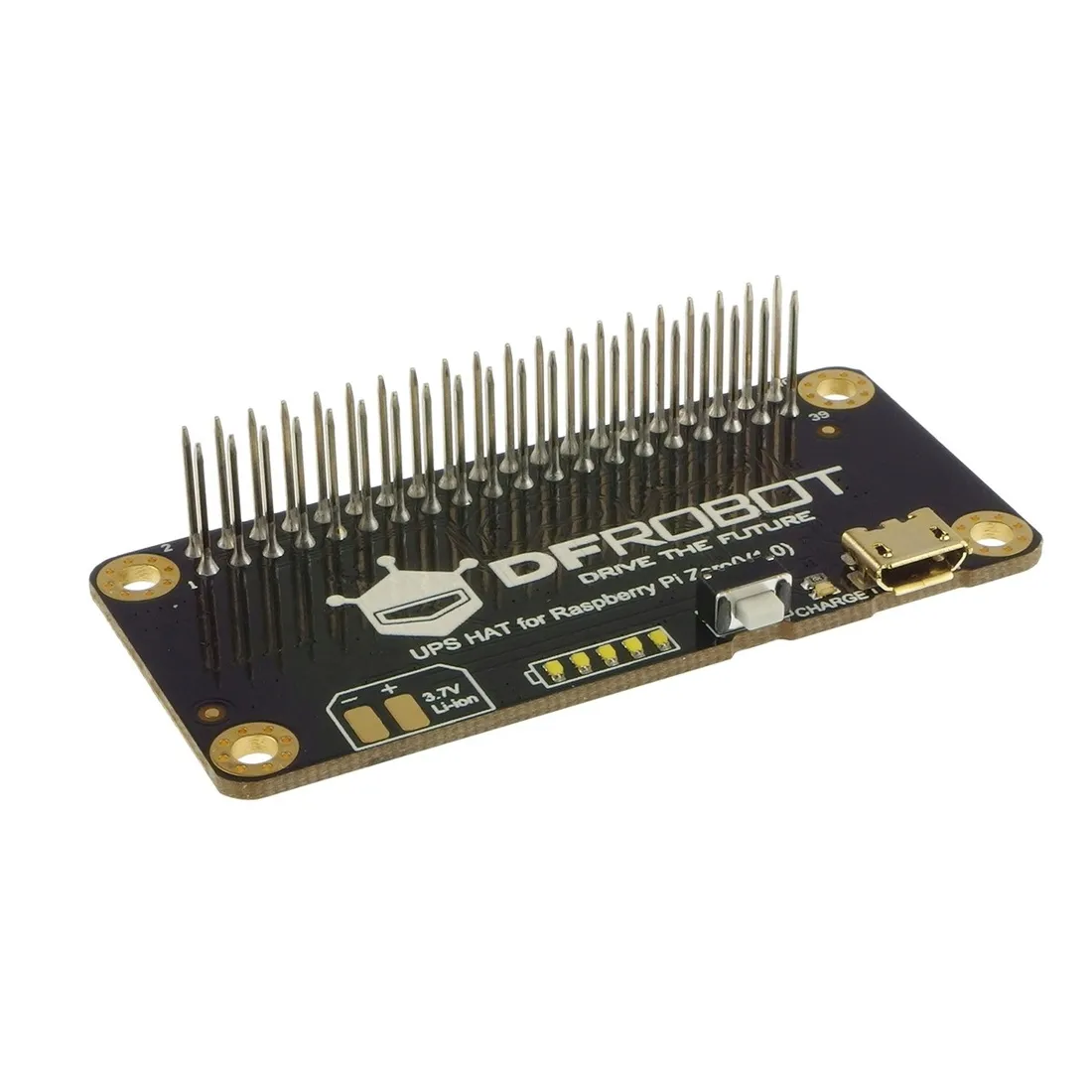

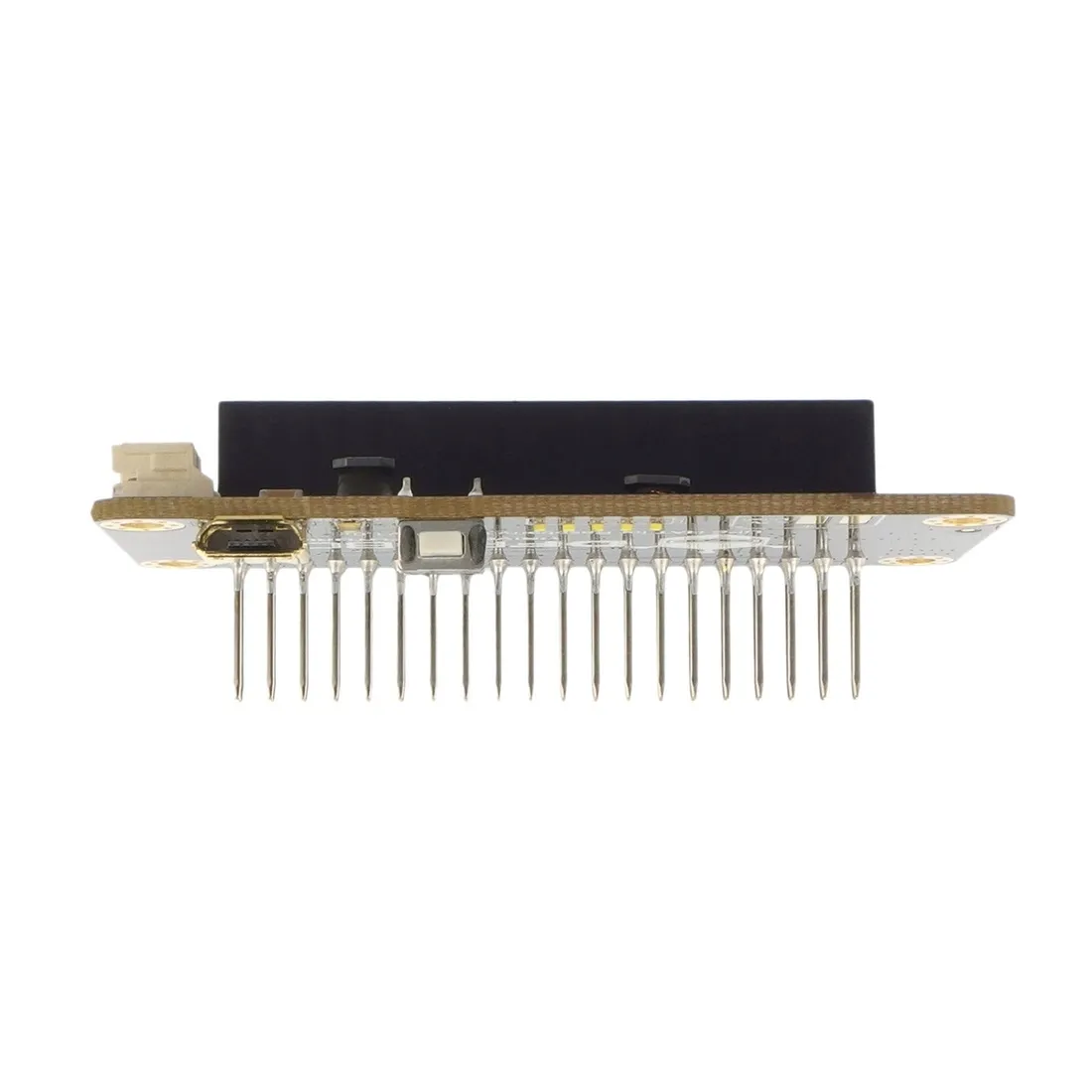

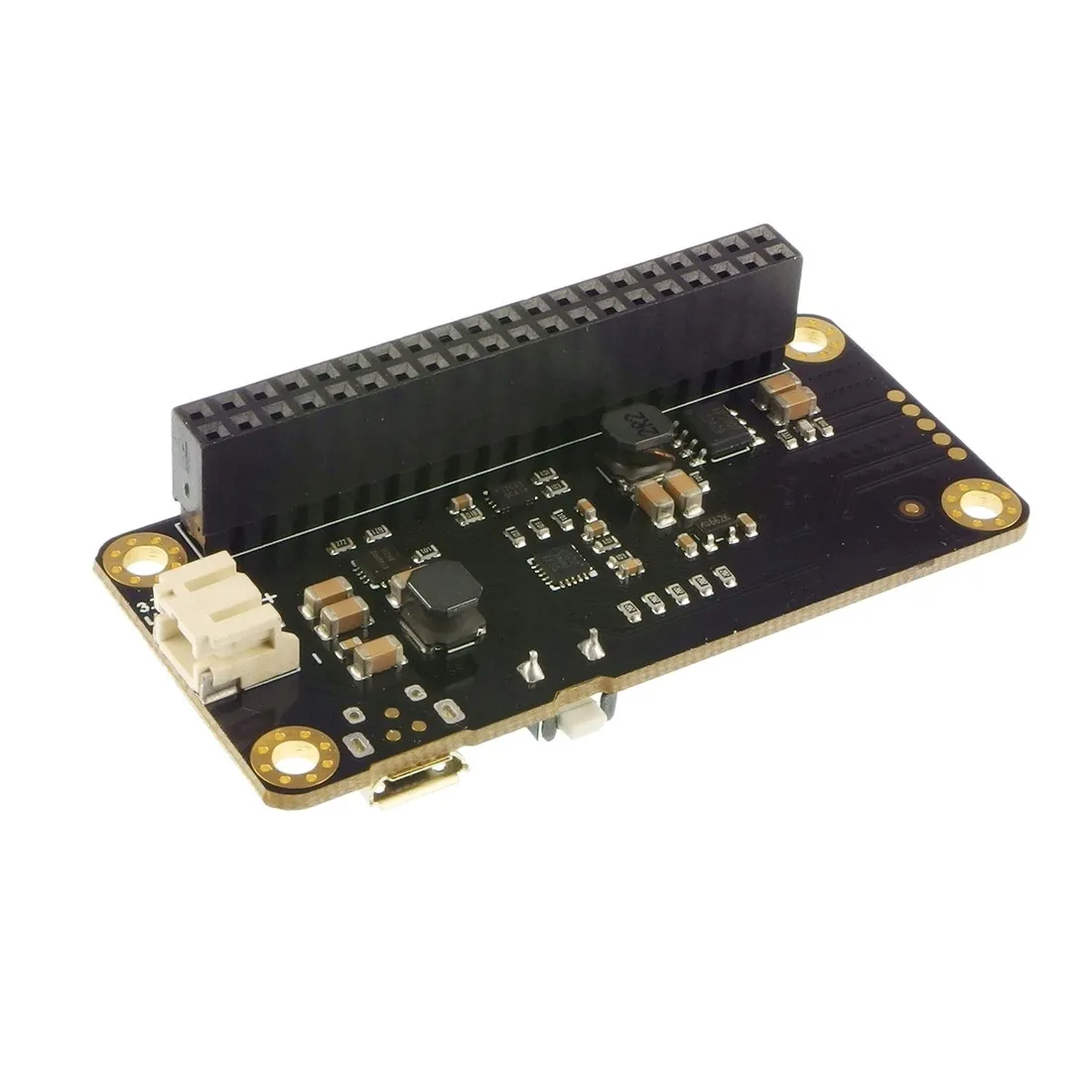

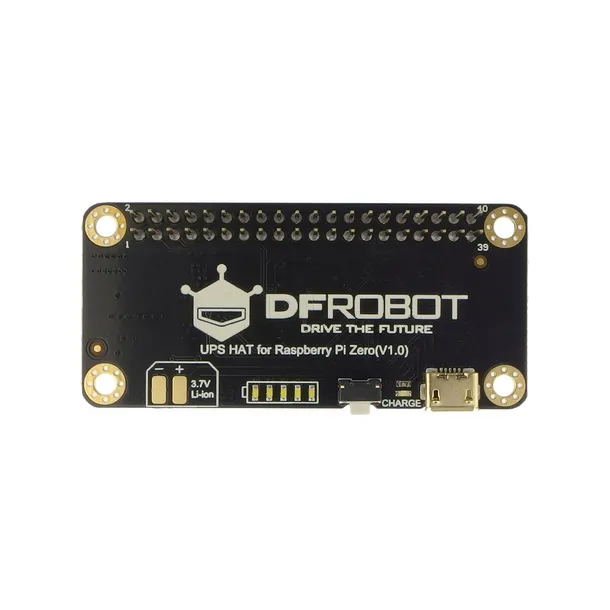

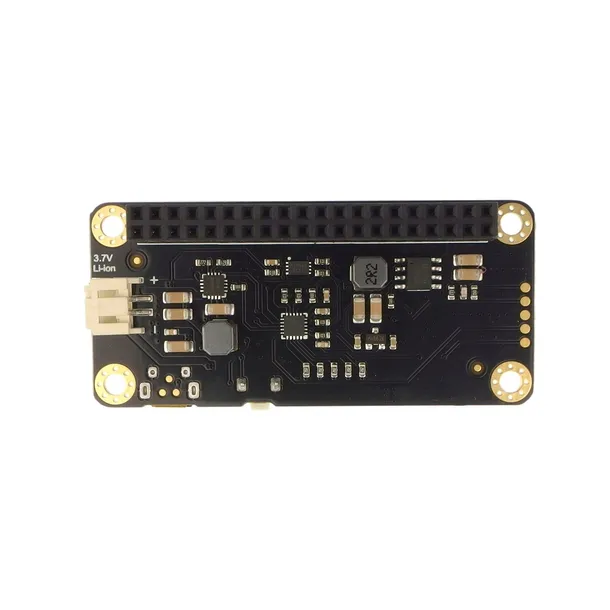

UPS HAT - Nakładka UPS dla Raspberry Pi Zero

Opis

Nakładka UPS przeznaczona do minikomputerów Raspberry Pi Zero. Moduł jest również kompatybilny z pozostałymi minikomputerami z serii Raspberry Pi. Płytka oparta została o układ pomiaru przepływu ładunku MAX17043 oraz mikrokontroler przetwarzający dane. Do działania wymagane jest podłączenie akumulatora litowego 3,7 V. Z minikomputerem moduł komunikuje się poprzez interfejs I2C. Informację o poziomie naładowania baterii może także uzyskać z odczytu diod sygnalizacyjnych umieszczonych na płytce.

Uwaga!

Akumulator nie jest dołączony do zestawu. Należy go zakupić oddzielnie.

Moduł służy do zapewnienia stałego źródła zasilania dla Raspberry Pi przez dłuższy okres czasu, gdy zasilanie minikomputera jest wyłączone, dzięki czemu można uniknąć uszkodzenia systemu i zapewnić bezpieczne wyłączenie. Ponadto produkt może służyć do zasilania w aplikacjach wymagających mobilności, takich jak kamera Raspberry Pi, tablet PC, system gromadzenia danych w terenie.

Przykłady użycia oraz kody programów dostępne są na stronie Wiki produktu.

Właściwości

• Napięcie zasilania: 4,5 do 5,5 V
• Prąd zasilania: (zalecamy użycie adaptera min. 2 A)
• Interfejs zasilania: Micro-USB
• Maksymalny prąd ładowania: 1,6 A
• Interfejs baterii: PH2.0-2P lub styk lutowany
• Bateria: 3,7 V litowa
• Napięcie wyjściowe: 5 V
• Maksymalny prąd wyjściowy: 2 A
• Kompatybilny z Raspberry Pi A+/B+/2B/3B/3B+/4B
• Interfejs komunikacyjny: I2C
• Temperatura pracy: od -40? do 85?
• Rozstaw otworów montażowych: 58 x 23 mm
• Wymiary: 65 x 30 mm

W zestawie

• UPS HAT do Raspberry Pi Zero
• 4 x Dystans M2.5x14
• 4 x Dystans M2.5x4
• 4 x Śruba M2.5x6
