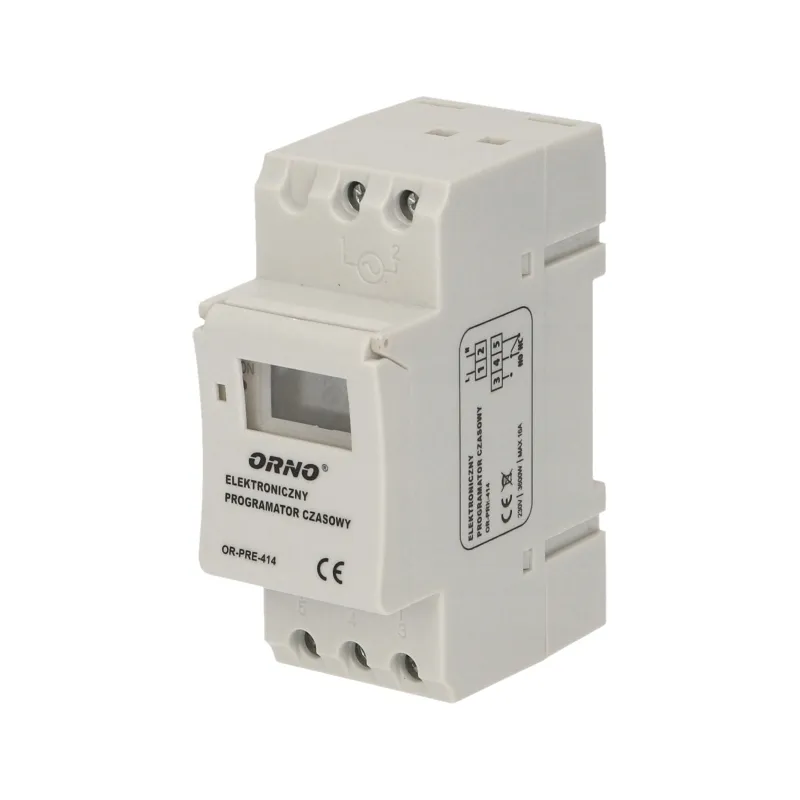

ELEKTRONICZNY PROGRAMATOR CZASOWY TIMER SZYNĘ DIN

ELEKTRONICZNY PROGRAMOTR CZASOWY, 16 PROGRAMÓW, 2 MODUŁY, DIN TH-35mm

KOD TOWARU: OR-PRE-414

OPIS PRODUKTU

• Elektroniczny programator czasowy z wyświetlaczem LCD przystosowany do montażu na standardowej szynie DIN TH-35 mm.
• Służy do ustawienia czasu włączania i wyłączania urządzeń elektrycznych takich jak: ogrzewacze wody, oświetlenie, silniki, pompy itp.
• Urządzenie posiada: 16 programów czasowych, ustawienie cyklu dziennego lub tygodniowego, podtrzymanie ustawień zegara w przypadku zaniku prądu.

DANE TECZNICZNE

• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 3600W
• Prąd: 16A
• Wbudowany akumulator: tak
• Typ: cyfrowy
• Ilość programów: 8
• Montaż: szyna DIN
• Stopień ochrony: IP20

WYMIARY 33 x 82 x 66

OPIS ELEMENTÓW URZĄDZENIA

1. Przycisk do włączania
2. Wejście w tryb programowania
3. Ustawianie daty
4. Przycisk do kończenia programowania
5. Wyzerowanie ustawień
6. Ustawiania minut
7. Ustawianie godziny
8. Tryb ON/ OFF/ AUTO

Przed pierwszym użyciem podłącz urządzenie do gniazdka na minimum 30 minut w celu naładowania akumulatora.

Przed przystąpieniem do programowania naciśnij przycisk Reset.

INSTRUKCJA PIERWSZEGO URUCHOMIENIA

• Po podłączeniu urządzenia do sieci zaleca się aby baterie, które znajdują się wewnątrz urządzenia naładowały się.
• Przyciskiem RESET należy wyzerować urządzenie.
• Urządzenie ustawi się automatycznie w tryb 24-godzinny.
• Zmiana ustawień na tryb 12-godzinny – naciśnij przycisk 4 przez 5 sekund wyświetlacz pokaże AM.
• Powrót do ustawień w tryb 24-godzinny – naciśnij przycisk 4przez 5 sekund.

INSTALACJA

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Zamocuj urządzenie w rozdzielni na szynie TH35.

4. Podłącz przewody pod zaciski zgodnie ze schematem podłączenia.

5. Załącz obwód zasilania.

6. Zaprogramuj zgodnie z poniższą instrukcją.

• NO – styk zwierny
• NC – styk rozwierny
• COM - styk wspólny

NAJWAŻNIEJSZE CECHY

• duże przyciski sterujące
• 16 programów ON/OFF
• podtrzymanie ustawień zegara
• cykl dzienny oraz tygodniowy
• dokładność ustawień co do minuty
• przycisk RESET
• funkcja PULSE
• funkcja odliczania COUNT DOWN max 99 minut 59 sekund
• obudowa dwumodułowa
• montaż na szynie TH35
