ESP32 MAX V1.0 ESP32- WROOM-32 DEVELOPMENT BOARD ACEBOTT ORYGINAŁ

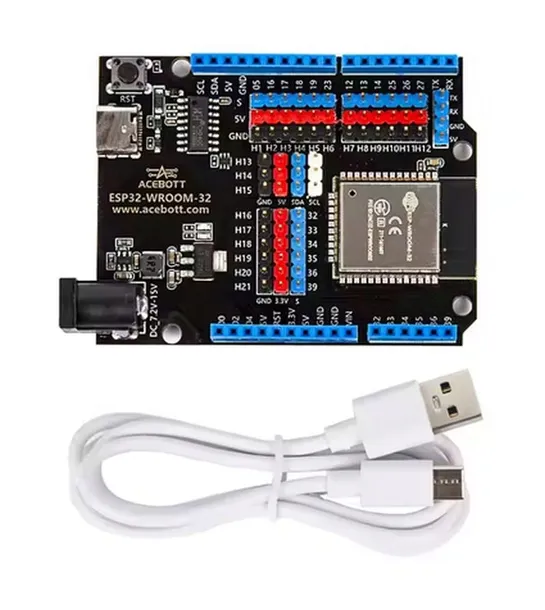

ESP32 MAX V1.0 ESP32- WROOM-32 DEVELOPMENT BOARD

Instrukcja Obsługi – ESP32 Max 1.0

DO KAŻDEGO ZESTAWU DOŁĄCZONA JEST KARTKA Z LINKIEM DO POBRANIA INFORMACJI!

Wprowadzenie:

Płytka sterująca ESP32 Max 1.0 to mikrosterownik o niskim poborze mocy i wysokiej wydajności, idealny do projektów Internetu Rzeczy (IoT).

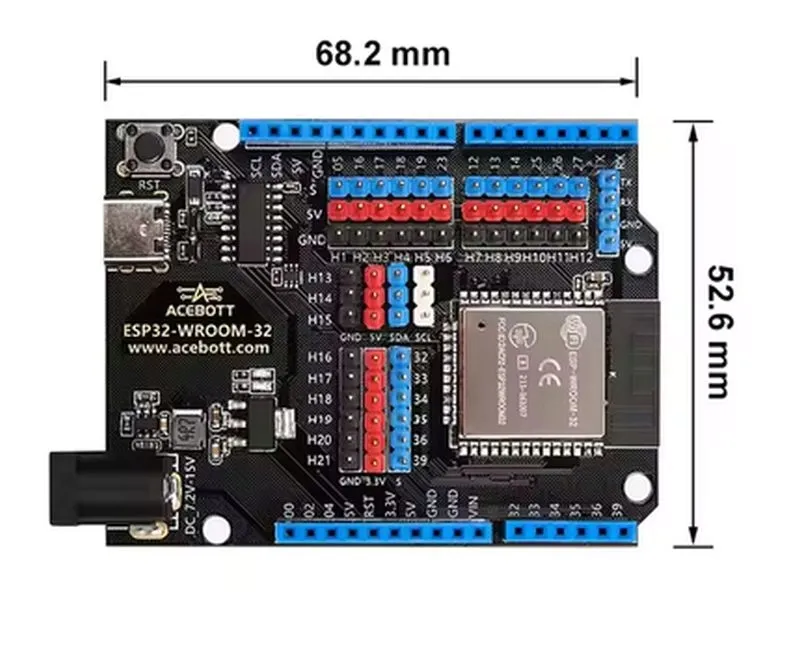

Wyposażona w dwurdzeniowy procesor 240 MHz, 520 KB pamięci RAM oraz 4 MB pamięci flash. Posiada wbudowany moduł Wi-Fi i Bluetooth 4.2, umożliwiający komunikację bezprzewodową. Dzięki 34 portom GPIO pozwala na podłączenie i sterowanie wieloma urządzeniami peryferyjnymi.

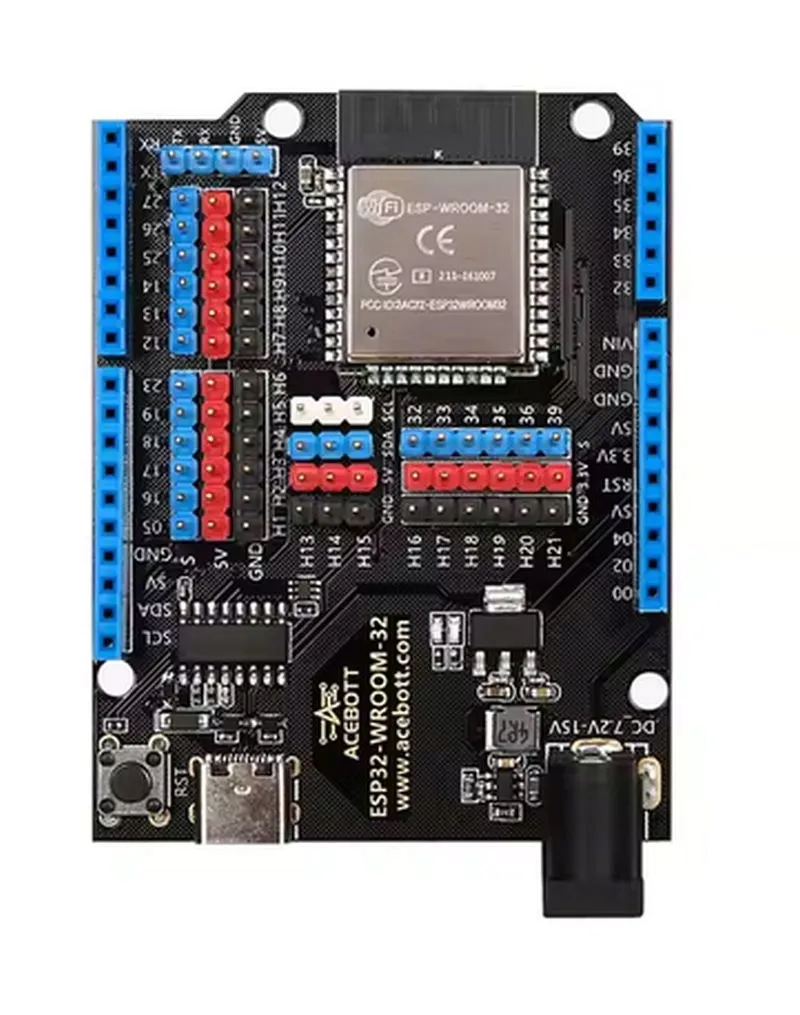

Cechy:

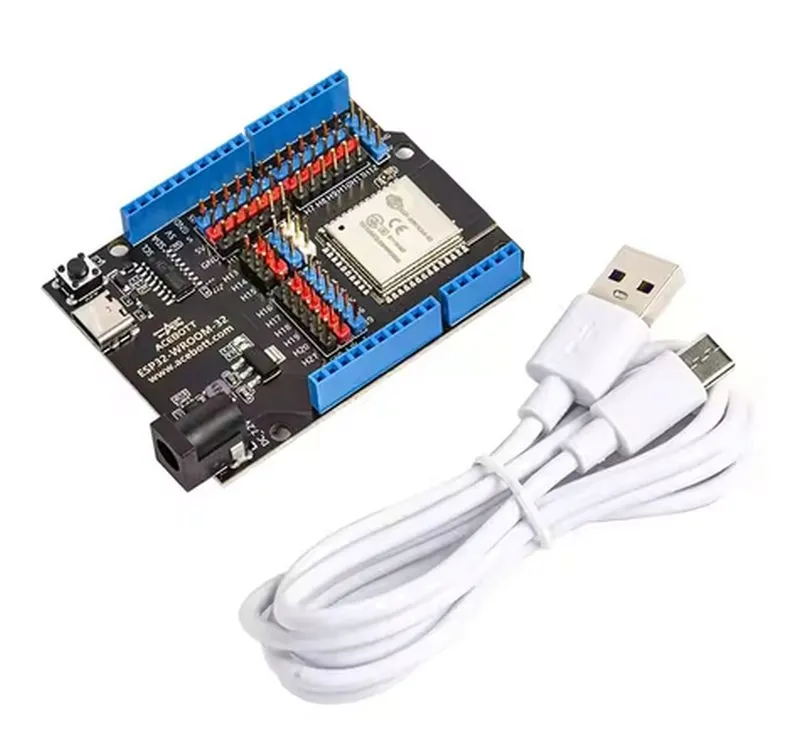

• Złącze Type-C – zwiększona kompatybilność z nowoczesnymi urządzeniami.
• Wszystkie piny IO są wyprowadzone – ułatwia to prototypowanie i rozwój projektów.
• Nie wymaga dodatkowej płytki stykowej – złącza męskie i żeńskie w zestawie, kolorowe oznaczenia pinów pomagają w okablowaniu.
• Zabezpieczenie Type-C – wyposażone w diody zabezpieczające ESD (przed wyładowaniami elektrostatycznymi) oraz TVS (przed przepięciami), chroniące układ przed uszkodzeniem.

Specyfikacja techniczna:

• Parametr: Wartość
• Łączność: Wi-Fi, Bluetooth Low Energy
• Układ scalony: ESP-WROOM-32
• Taktowanie CPU: 240 MHz
• ROM: 448 KB
• RAM (SRAM): 520 KB
• Pamięć Flash: 4 MB
• Interfejsy: UART, I2C, SPI, CAN
• Napięcie wejściowe: 6–18 V
• Pinout: 25 cyfrowych, 15 analogowych, 25 PWM, 2 DAC, 2 UART, 2 SPI, 1 I2C

Instrukcja Obsługi – Podstawowe Kroki:

Krok 1: Przygotowanie

• Zainstaluj środowisko programistyczne Arduino IDE lub PlatformIO.
• W Arduino: dodaj płytkę ESP32 w „Board Manager”

Krok 2: Podłączenie

• Podłącz płytkę do komputera za pomocą przewodu USB-C.
• Wybierz port COM oraz odpowiednią płytkę „ESP32 Dev Module” z menu Narzędzia.

Krok 3: Programowanie

• Wgraj przykładowy program (np. miganie diodą LED).
• Po pomyślnym przesłaniu kodu, płytka rozpocznie jego wykonywanie.

Krok 4: Wykorzystanie GPIO

• Użyj pinów cyfrowych do sterowania LED, silnikami, przekaźnikami.
• Piny analogowe pozwalają na odczyt wartości z czujników (np. temperatury).
• Użyj interfejsów UART/SPI/I2C do komunikacji z modułami (GPS, OLED, itp.).

Uwagi Bezpieczeństwa:

• Nie przekraczaj napięcia zasilania 18V – grozi trwałym uszkodzeniem układu.
• Przed podłączeniem elementów zewnętrznych odłącz zasilanie.
• Płytka nie jest odporna na wilgoć – używaj w suchym środowisku.
