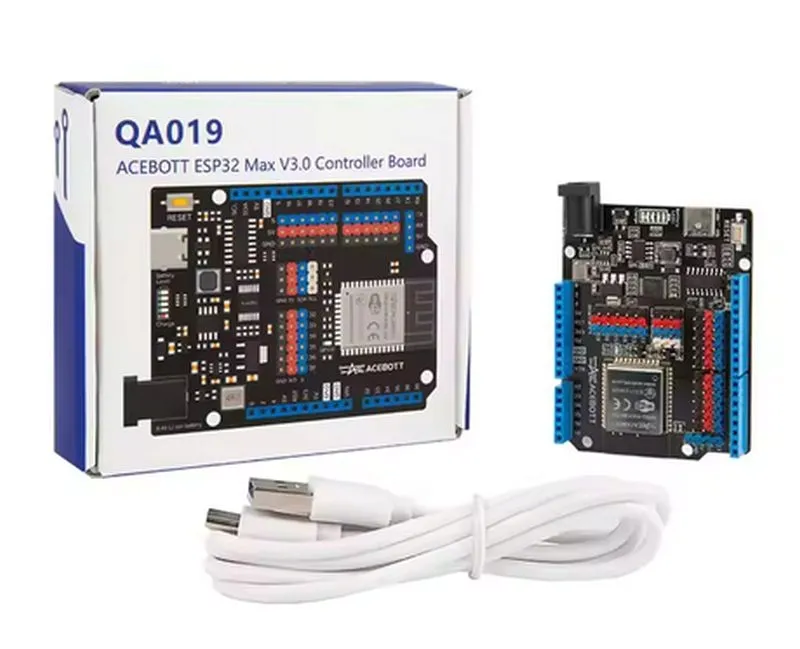

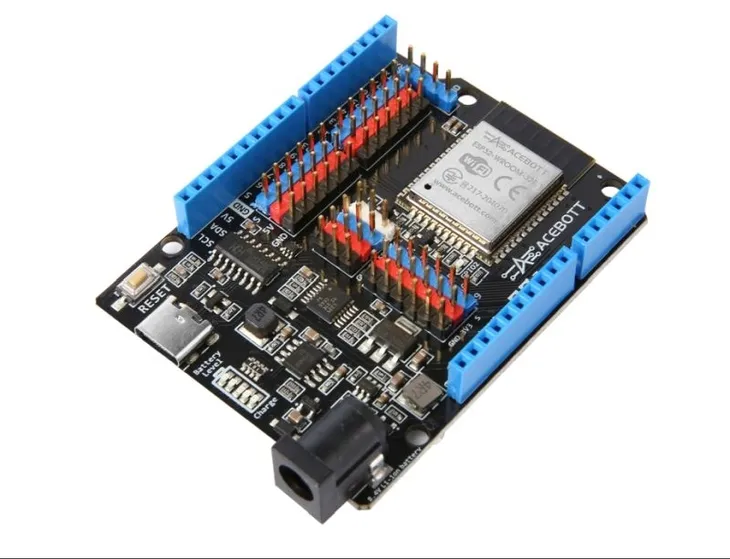

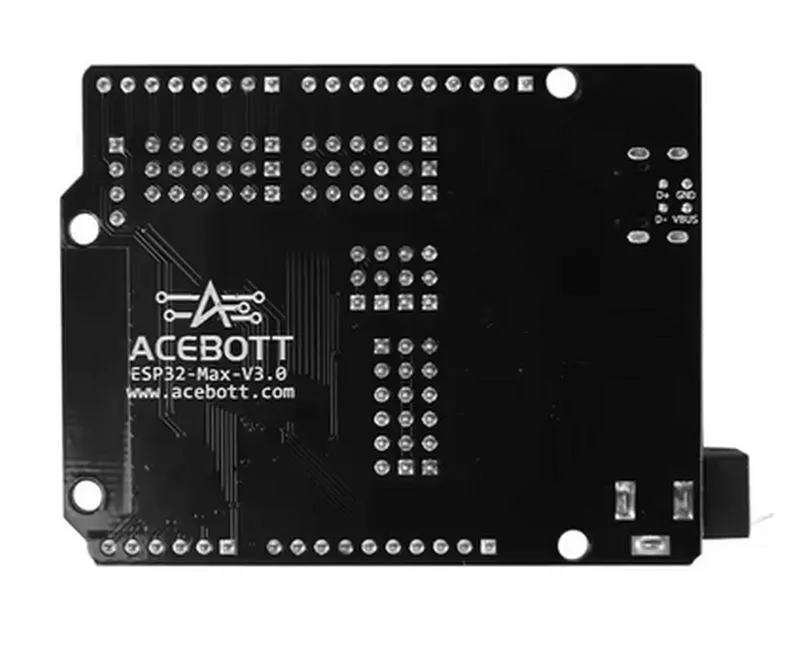

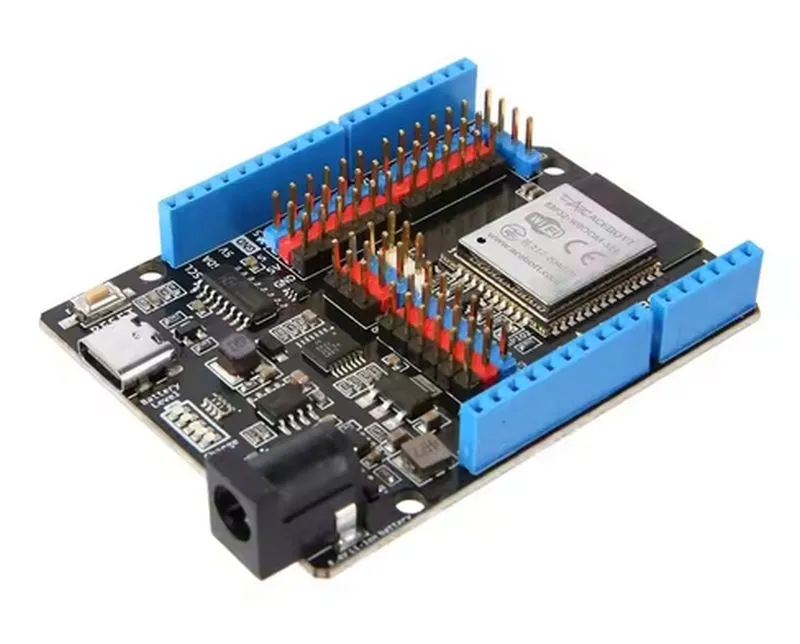

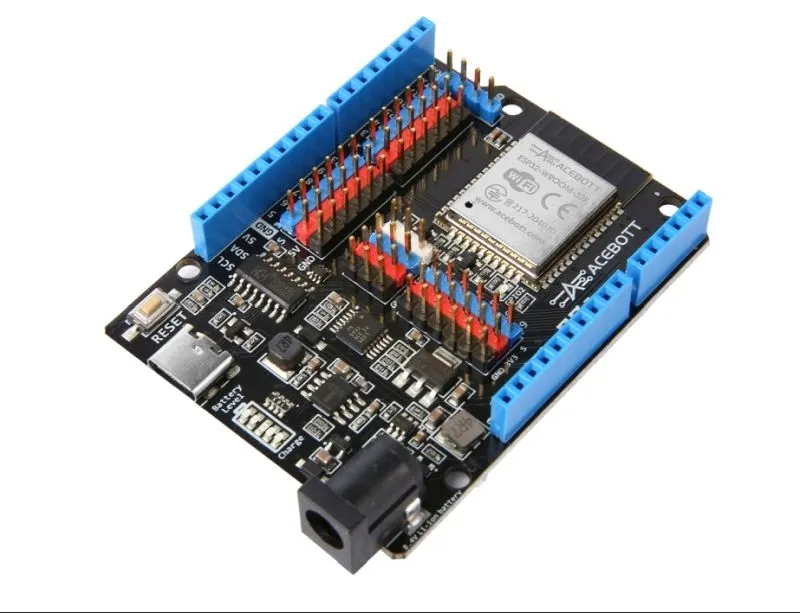

ESP32 MAX V3.0 ESP32- WROOM-32 DEVELOPMENT BOARD ACEBOTT ORYGINAŁ

ESP32 MAX V3.0 ESP32- WROOM-32 DEVELOPMENT BOARD

Instrukcja Obsługi – ESP32 Max 3.0

DO KAŻDEGO ZESTAWU DOŁĄCZONA JEST KARTKA Z LINKIEM DO POBRANIA INFORMACJI!

Wprowadzenie:

Płytka sterująca ESP32 Max 3.0 to mikrokontroler o niskim poborze mocy i wysokiej wydajności, doskonale nadający się do rozwoju projektów Internetu Rzeczy (IoT). Wyposażony jest w dwurdzeniowy procesor o częstotliwości 240 MHz, 520 KB pamięci RAM oraz 4 MB pamięci flash. Wbudowany moduł WiFi i Bluetooth 4.2 umożliwia komunikację bezprzewodową. Dzięki 34 portom GPIO możliwe jest podłączenie i sterowanie różnymi urządzeniami peryferyjnymi.

Płytka ESP32 Max 3.0 posiada również funkcję ładowania akumulatora. Na płytce znajduje się pięć diod LED – pierwsze cztery odpowiadają aktualnemu poziomowi naładowania baterii. Gdy bateria jest w pełni naładowana, wszystkie cztery diody świecą na niebiesko. W miarę rozładowywania akumulatora, liczba świecących diod maleje. Piąta dioda informuje o procesie ładowania – gdy świeci się na czerwono, oznacza to, że bateria jest ładowana, a gdy jest wyłączona – bateria jest pełna lub nie jest ładowana.

Funkcje:

• Złącze Type-C dla lepszej kompatybilności
• Bogaty interfejs pinów, spełniający wymagania różnych projektów
• Kolorowe oznaczenia pinów ułatwiające rozpoznawanie i okablowanie
• Wbudowana funkcja ładowania akumulatora dla wygody użytkowania
• Diody LED informujące o stanie zasilania umożliwiające kontrolę poziomu baterii w czasie rzeczywistym

Specyfikacja techniczna:

Łączność: WI-FI | Bluetooth LE

Układ: ESP-WROOM-32

Taktowanie: 240 MHz

Pamięć ROM: 448 KB

Pamięć SRAM: 520 KB

Pamięć FLASH: 4 MB

Interfejsy: UART | I2C | SPI | CAN

Napięcie wejściowe: 6–18 V

Wyprowadzenia: 25 (cyfrowe) | 15 (analogowe) | 25 (PWM) | 2 (DAC) | 2 (UART) | 2 (SPI) | 1 (I2C)

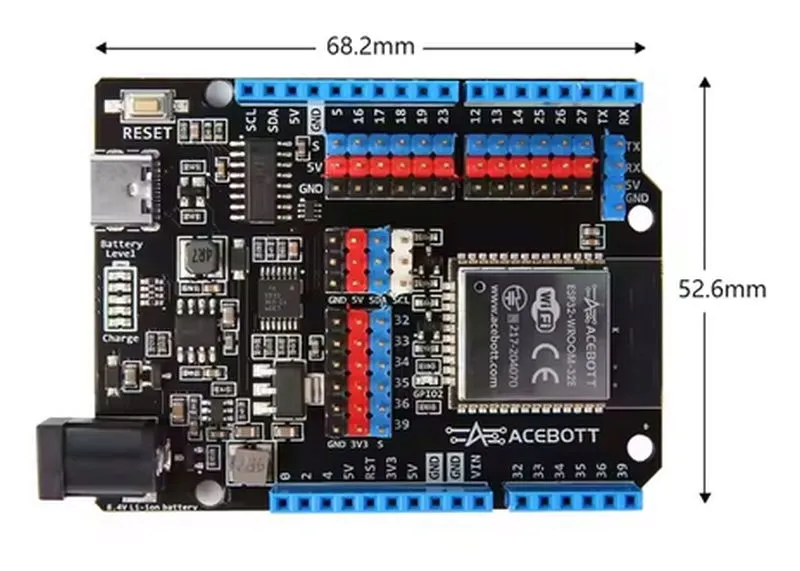

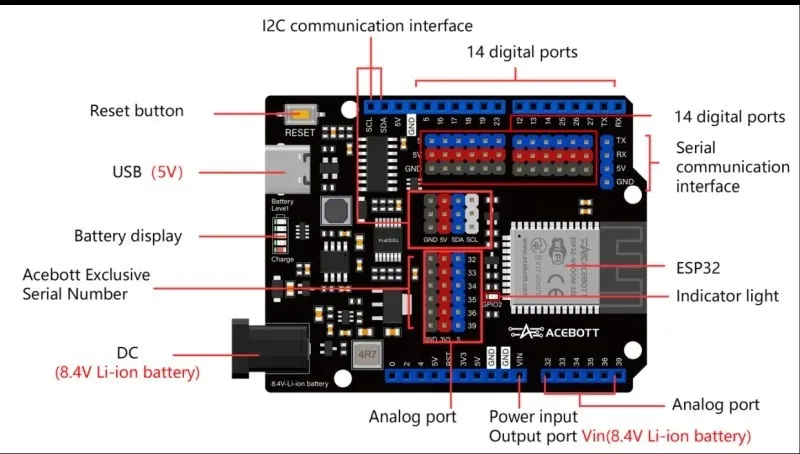

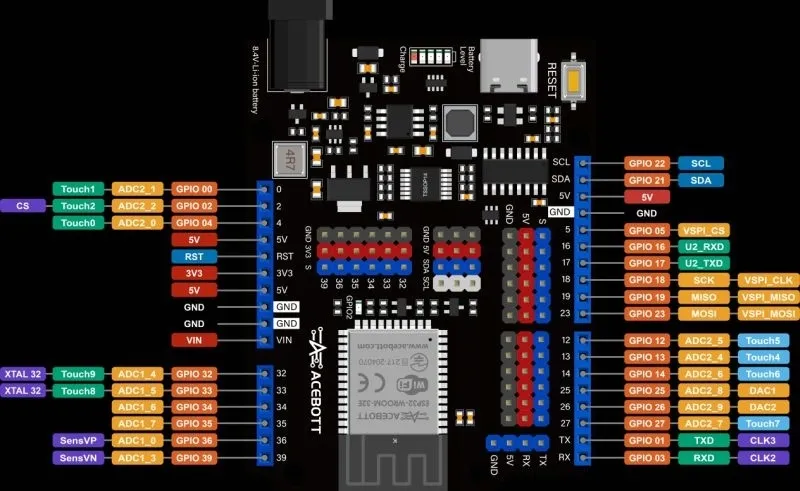

Rysunek przedstawia piny GPIO i odpowiadające im funkcje na płytce kontrolera ESP32 Max 1.0, w tym piny ADC, DAC, PWM, I2C, SPI itp.

Tylko wejściowe piny: GPIO 34 / GPIO 35 / GPIO 36 / GPIO 39

Domyślne piny I2C: GPIO 21 (SDA) / GPIO 22 (SCL)

Piny DAC: GPIO 25 (DAC1) / GPIO 26 (DAC2)

1. Pin ADC2 nie może być używany podczas korzystania z Wi-Fi. Dlatego jeśli nie możesz odczytać wartości z pinu GPIO należącego do ADC2 przy włączonym Wi-Fi, rozważ użycie pinu z ADC1.
2. Kanał wejściowy ADC ma rozdzielczość 12-bitową. Oznacza to, że można uzyskać odczyty analogowe w zakresie od 0 do 4095, gdzie wartość 0 odpowiada 0 V, a wartość 4095 odpowiada 3,3 V. Możesz również ustawić rozdzielczość kanału oraz zakres ADC w kodzie.
3. Piny ADC w ESP32 nie mają zachowania liniowego. Możesz nie być w stanie rozróżnić napięcia 0 i 0,1 V lub 3,2 i 3,3 V — miej to na uwadze przy korzystaniu z pinów ADC, ponieważ uzyskany obraz danych może wyglądać podobnie do pokazanych poniżej.
