ESP8266 ESP-12F ESP-12-F BOARD (ARD-ESP12F)

ESP-12F moduł WiFi dla Arduino na procesorze ESP8266

ESP-12-F

Specyfikacja

• napięcie zasilania 3,3VDC
• pobór prądu w spoczynku <10µA
• pamięć Flash 4 MB
• WiFi STANDARD 802.11 b, g, n 2,4GHz
• zabezpieczenia WPA/WPA2
• tryb WIFI AP (Access Point), STA (Standalone) oraz AP+STA
• moc nadajnika 19,5 dBm
• komunikacja za pomocą komend AT
• porty GPIO 11  ADC 1
• interfejs UART (Rx/Tx) do programowania ESP8266 na module lub do komunikacji z zewnętrznym mikrokontrolerem
• antena PCB (na płytce)
• procesor w obudowie metalowej (ekranowany)
• wymiary: 16 x 24 mm

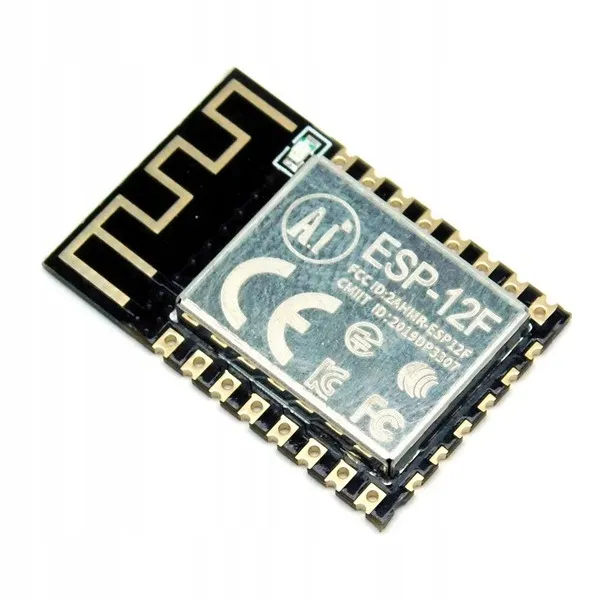

Moduł WiFi ESP8266 ESP-12F

Moduł ESP12F jest oparty na chipie ESP8266. Pracuje na standardzie Wifi 802.11 b/g/n na częstotliwości 2,4 GHz. Jest to nowszy brat wersji "E" w której to poprawiono antenę, dzięki temu zabiegowi zwiększył się zasięg sieci nawet o 30%. Moduł przeszedł certyfikację FCC, CE i ROHS, dodatkowo poprawiono filtrację wejść / wyjść cyfrowych. Zaimplementowano również usługi w chmurze dzięki czemu można użyć 3 prostych poleceń.

Urządzenie to można wykorzystać jako konwerter umożliwiający podłączenie mikrokontrolera do Wi-Fi lub jako samodzielne urządzenie, ponieważ posiada kontroler z pamięcią FLASH i ROM.

ESP12 posiada 4MB pamięci Flash. Możliwe jest programowanie modułu za pomocą skrtyptów LUA, Arduino IDE lub komend AT.

Aby moduł można było obsługiwać w wygodny sposób polecamy adapter do układów ESP8266

Dane techniczne

• Częstotliwość: 2,4 GHz
• Napięcie zasilania: 3,3V
• Wsparcie standardu WiFi: 802.11 b, g, n
• Tryby pracy:
• AP (Access Point)
• STA (standalone)
• AP+STA
• Zabezpieczenia:
• WPA
• WPA2
• Komendy AT

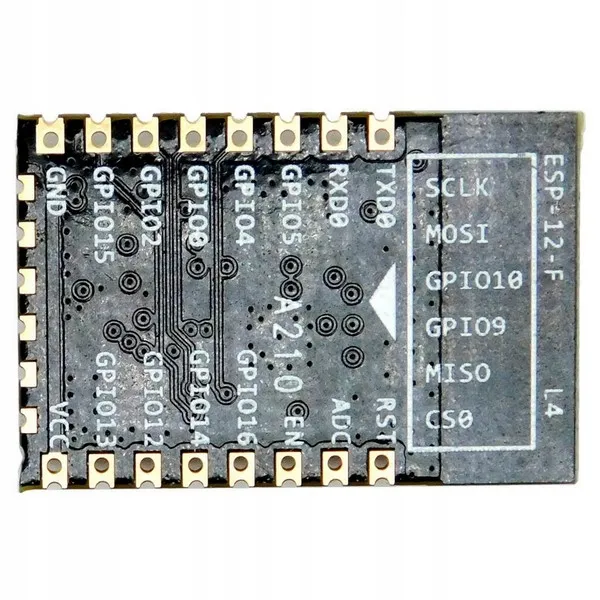

• Wyprowadzenia 22:
• 9 x GPIO - wyjścia/wejścia cyfrowe
• 1 x wejście ADC - przetwornik cyfrowo-analogowy
• 2 x UART (TX, RX) - do komunikacji np. z Arduino
• Napięcie zasilania: 3,3V
• Pobór prądu w spoczynku: pon. 10µA
• Montaż: SMD / THT:
• Średnica otworów: 0,9 mm
• Raster wyprowadzeń: 2 mm
• Posiada antenę na płytce PCB
• Moduł ekranowany
• Wymiary: 22 x 16 mm

W zestawie

• Moduł WiFi ESP8266 - ESP12F - 1szt.

Moduł ESP12F jest oparty na chipie ESP8266. Pracuje na standardzie Wifi 802.11 b/g/n na częstotliwości 2,4 GHz. Urządzenie to można wykorzystać jako konwerter umożliwiający podłączenie mikrokontrolera do Wi-Fi lub jako sterownik (samodzielne urządzenie).
