EXTENDER HDMI 2.0 LAN KVM 2xUSB RJ45 180M ETHERNET

Nasze konwertery spełniają najwyższe standardy. Zostały wykonane z materiałów wysokiej jakości i są w pełni ekranowane, dzięki czemu zapewniają najwyższej jakości obraz i dźwięk bez zakłóceń.

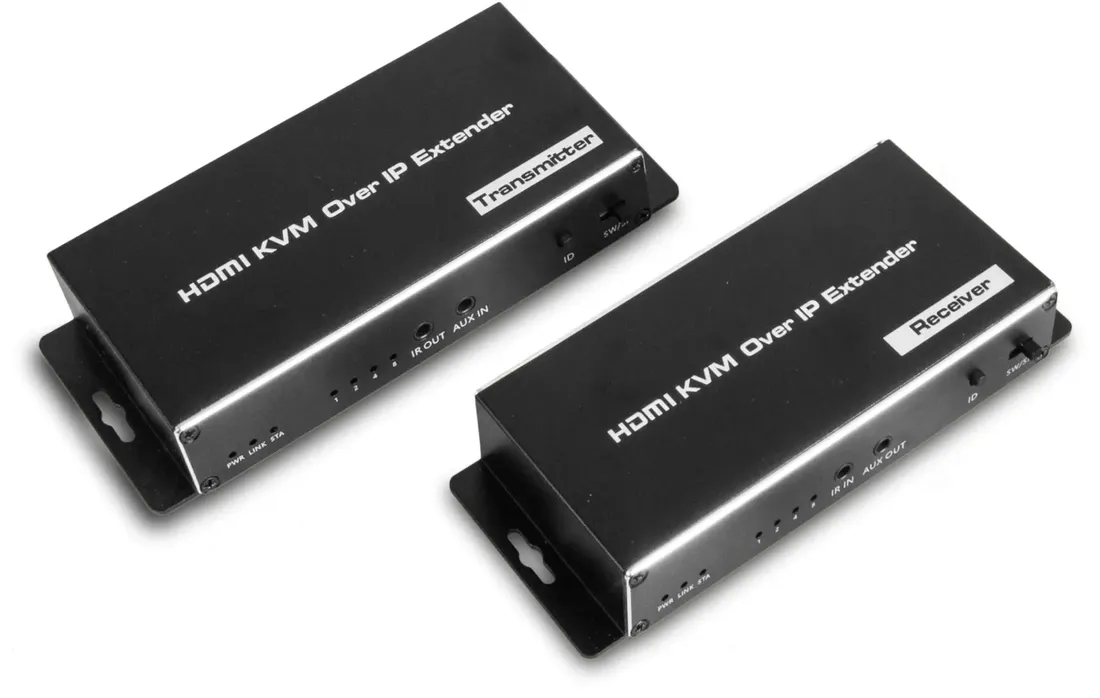

Extender HDMI JL-EX2001K pozwala na połączenie dwóch urzadzeń wykorzystujących interfejs HDMI na odległość ponad 180 metrów. Nadajnik (TX) należy podłączyć za pomocą kabla HDMI do wyjścia w urządzeniu, które nadaje sygnał, np. komputer, a następnie za pomocą kabla LAN zakończonego złączami RJ45 należy podłączyć do odbiornika (RX), a następnie odbiornik podłączyć za pomocą kabla HDMI do urządzenia, które ma wyświetlać obraz, np. telewizor lub monitor.

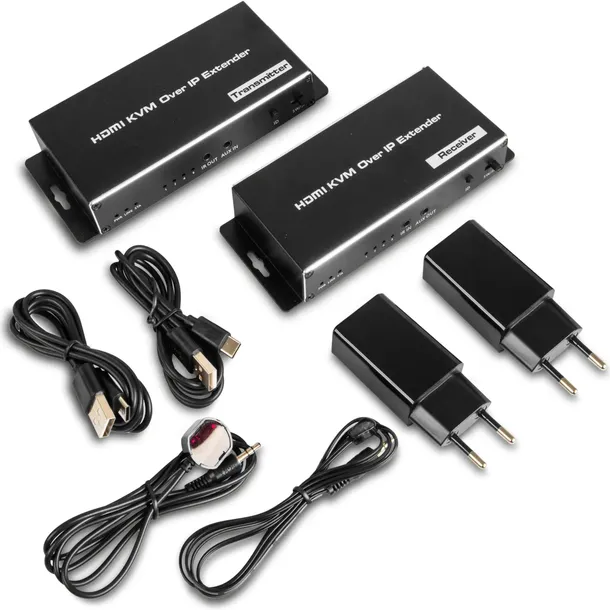

Zasilanie za pomocą dołączonych zasilaczy

Kompaktowe wymiary, bardzo łatwa instalacja i obsługa

• Dodatkowo w nadaniku (TX) znajduje się wyjście HDMI za pomocą którego można podłączyć dodatkowy monitor
• Dodatkowo w nadajniku i odbiorniku znajdują się złącza oznaczone "IR" umożliwiające przedłużenie pilota na podczerwień
• możliwość podłączenia urządzeń peryferyjnych (myszka, klawiatura) przy odbiorniku (RX)

Specyfikacja techniczna:

• Wejścia: HDMI, IR, micro USB 5V(TX) oraz RJ45 (RX), USB
• Wyjścia RJ45, HDMI (TX) oraz HDMI, IR (RX), USB
• Zasilanie: 5V za pomocą dołączonych zasilaczy (220V)
• Maksymalna długość kabla UTP: 180 metrów dla kategorii 6.
• Obsługiwane rozdzielczości: 1920P (FULL HD), 720P (HD) oraz niższe
• Maksymalna długość kabli HDMI: po 15 metrów
• Kompatybilność z HDMI 2.0 oraz HDCP 2.3
• Nie wymaga żadnych sterowników - urządzenie w 100% automatyczne Plug and Play
• Rozmiary: 6 x 2,5 x 2 cm
• Materiał obudowy: metal

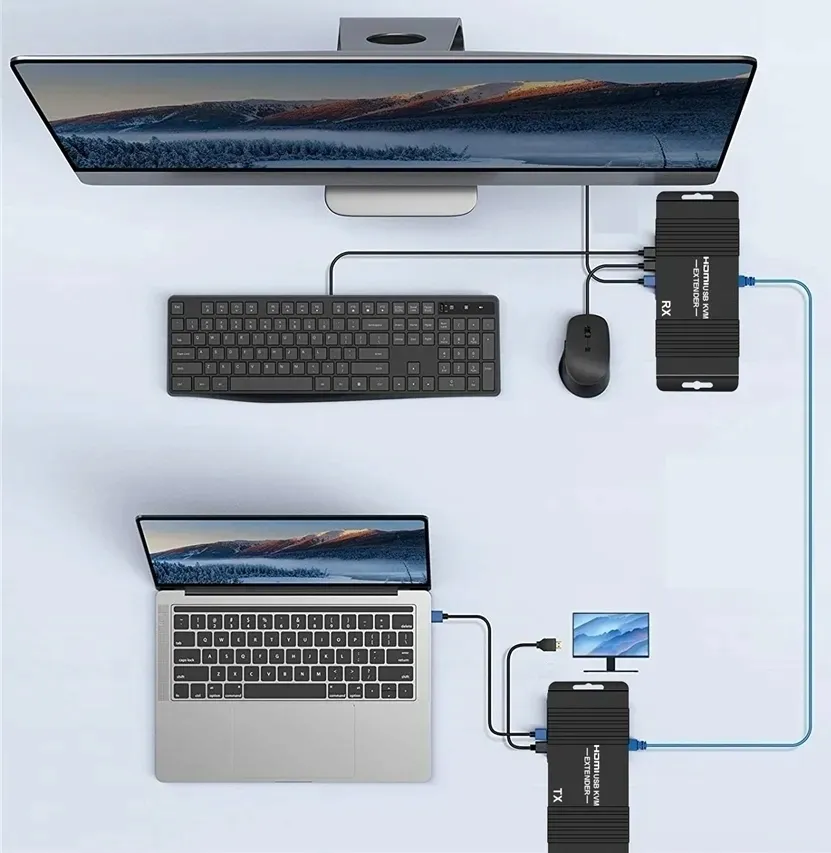

1. Przy użyciu kabla HDMI łączymy nadajnik (TX) ze sprzętem, z którego obraz chcemy  wysyłać sygnał, np. komputer, rejestrator, dekoder lub konsola. Zaleca się, aby kabel HDMI miał długość nie więcej niż 15 metrów.
2. Za pomocą kabla UTP (kategorii 5. lub 6.) łączymy konwertery extendera (nadajnik - TX oraz odbiornik - RX). Maksymalna długość takiego kabla to 180 metrów, przy długościach powyżej 120 metrów zaleca się używania kabla kategorii 6.
3. Do odbiornika (RX) podłączamy kolejny kabel HDMI, którym łączymy z urządzeniem końcowym, np. rzutnik, telewizor, monitor.
4. Dodatkowo w nadajniku (TX) znajduje się wyjście HDMI za pomocą którego można podłączyć dodatkowy monitor
5. Dodatkowo w nadajniku i odbiorniku znajdują się złącza oznaczone "IR" umożliwiające przedłużenie pilota na podczerwień
6. Do nadajnika (TX) można podłączyć komputer za pomocą USB, a do odbiornika (RX) można podłączyć urządzenia peryferyjne (myszka, klawiatura) i sterować komputerem za pomocą tych urządzeń

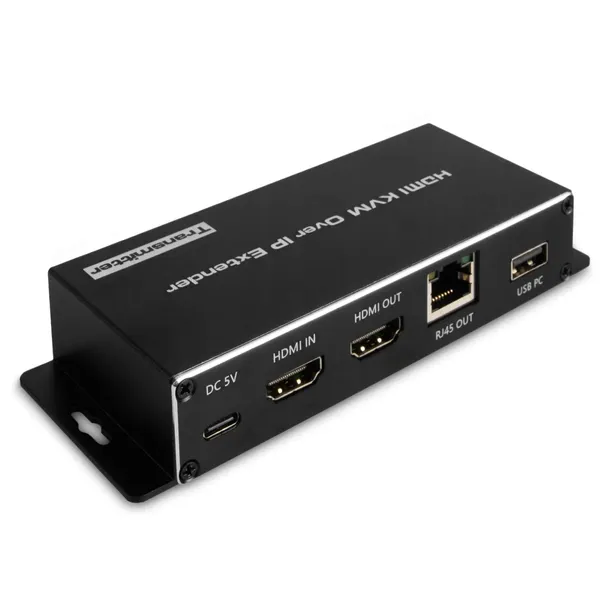

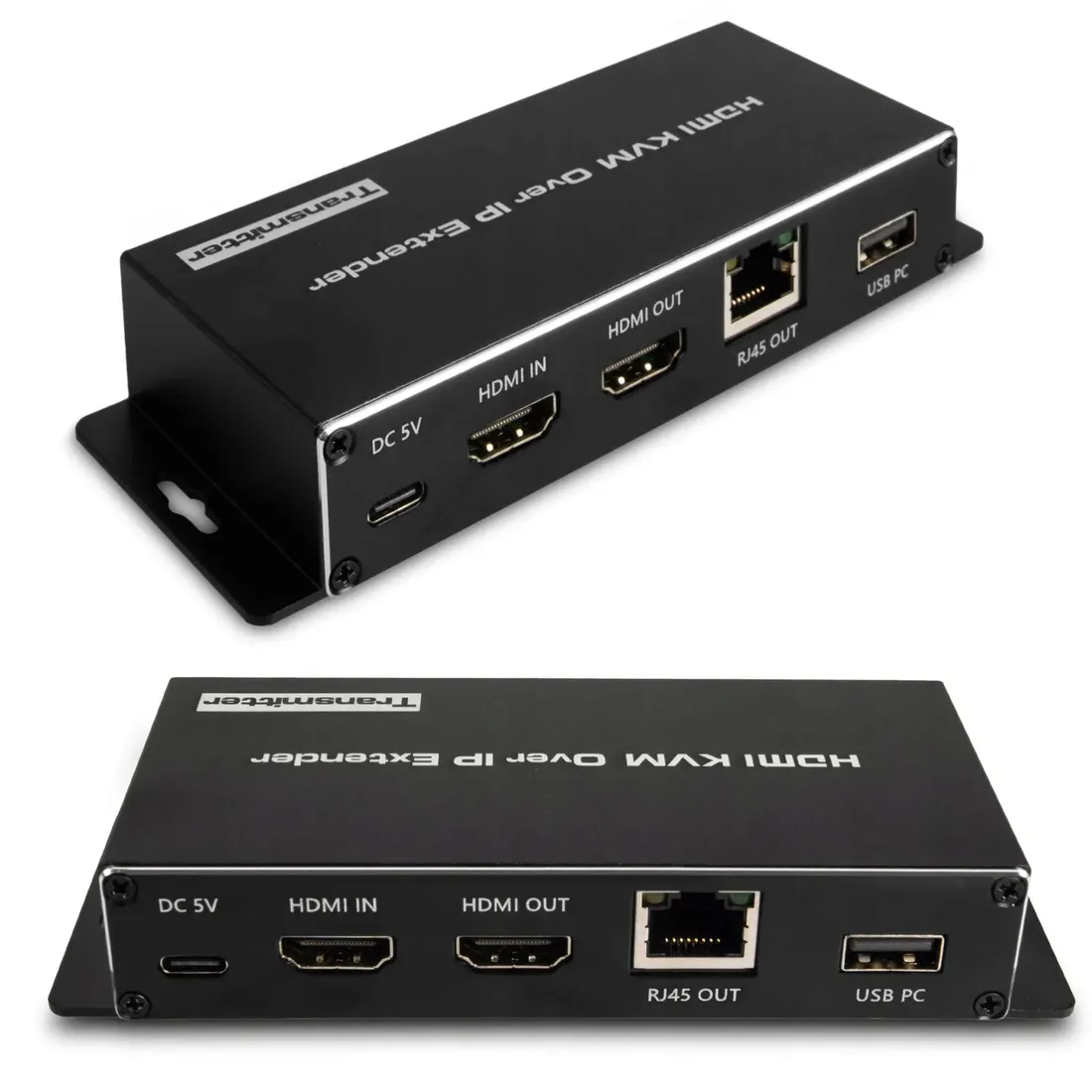

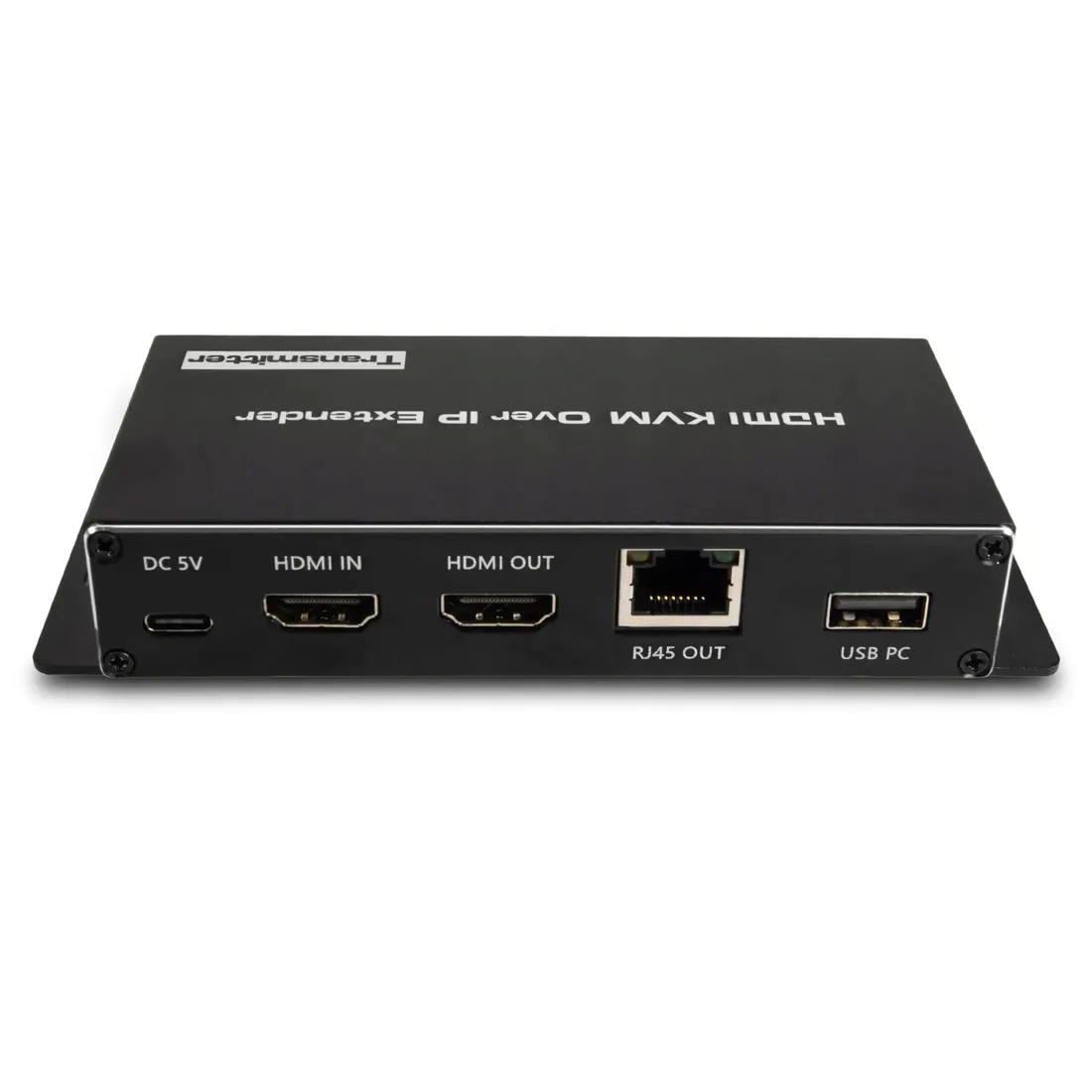

1. Wyjście HDMI (Loop out) w nadajniku (TX)
2. Wyjście RJ45 w nadajniku (TX)

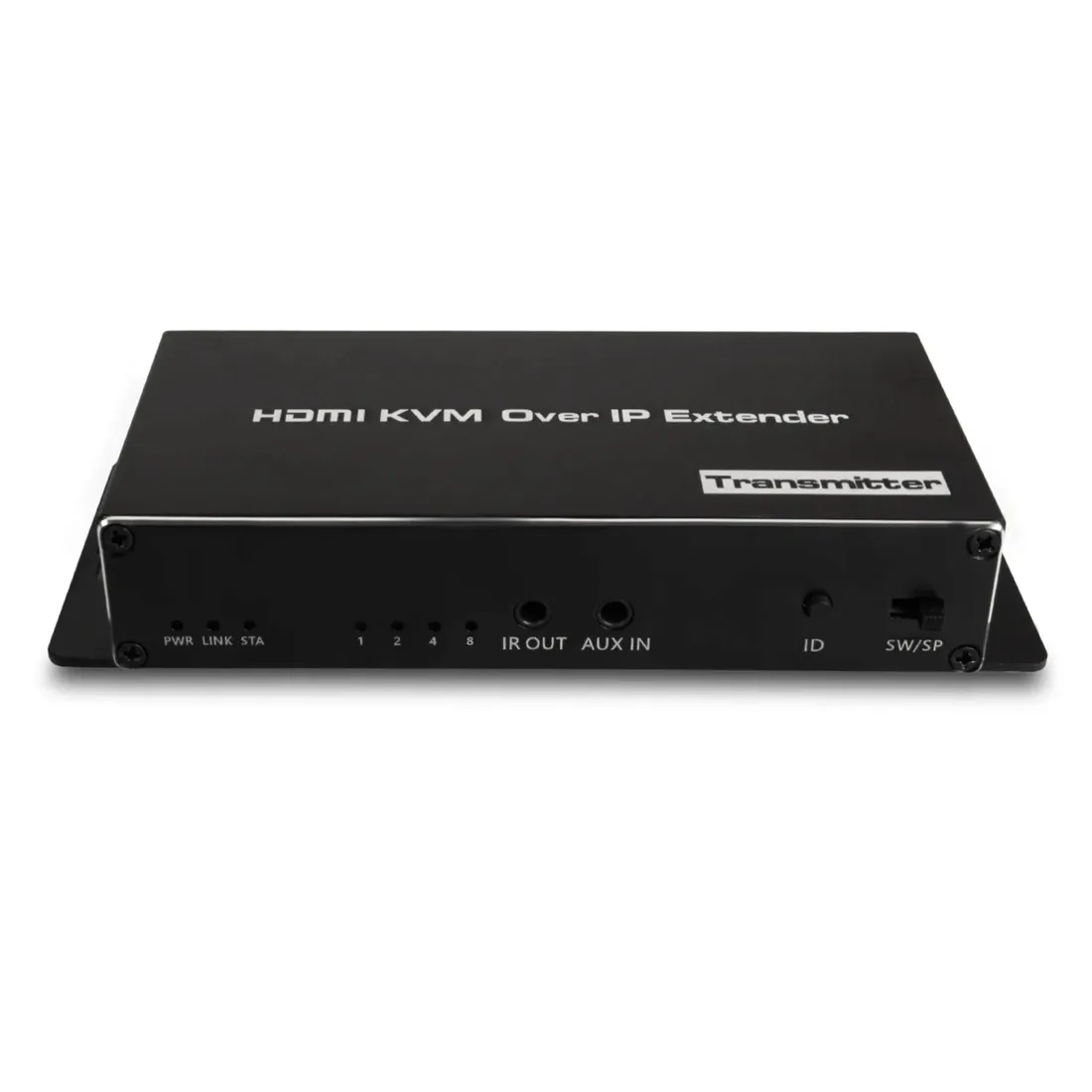

3. Wejście IR w nadajniku (TX)
4. Złącze zasilania w nadajniku (TX)
5. Dioda sygnalizująca zasilanie w nadajniku (TX)
6. Wejście HDMI w nadajniku (TX)

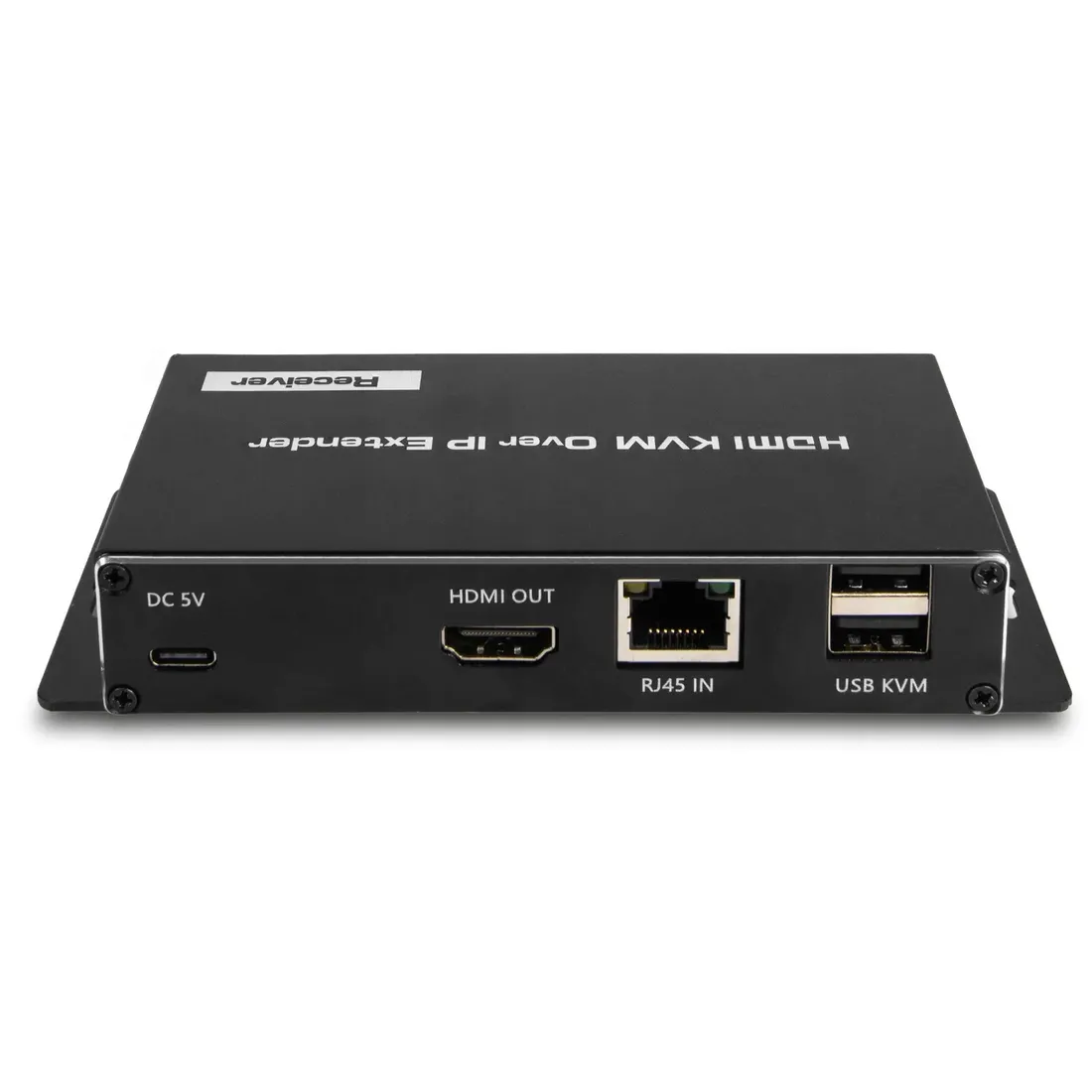

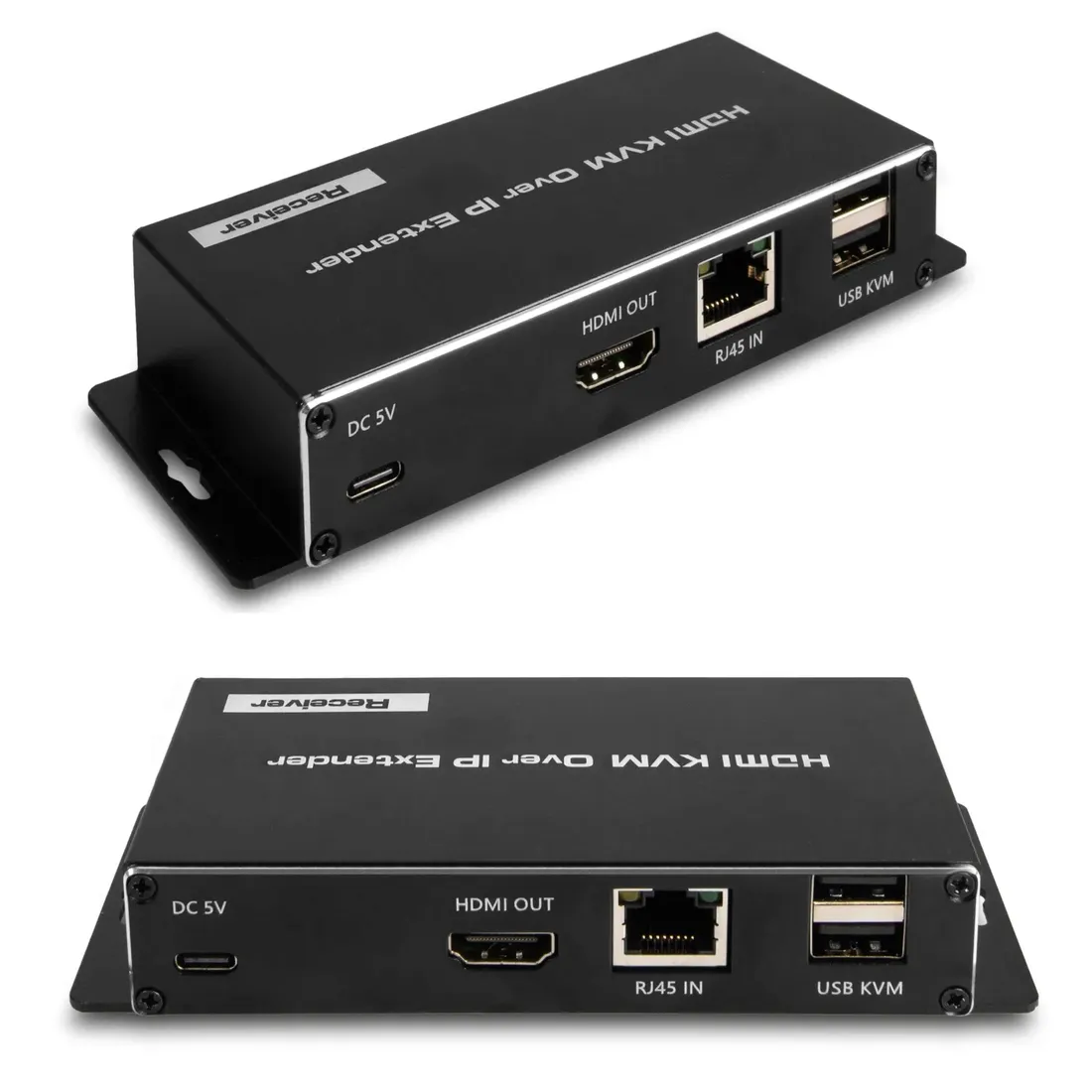

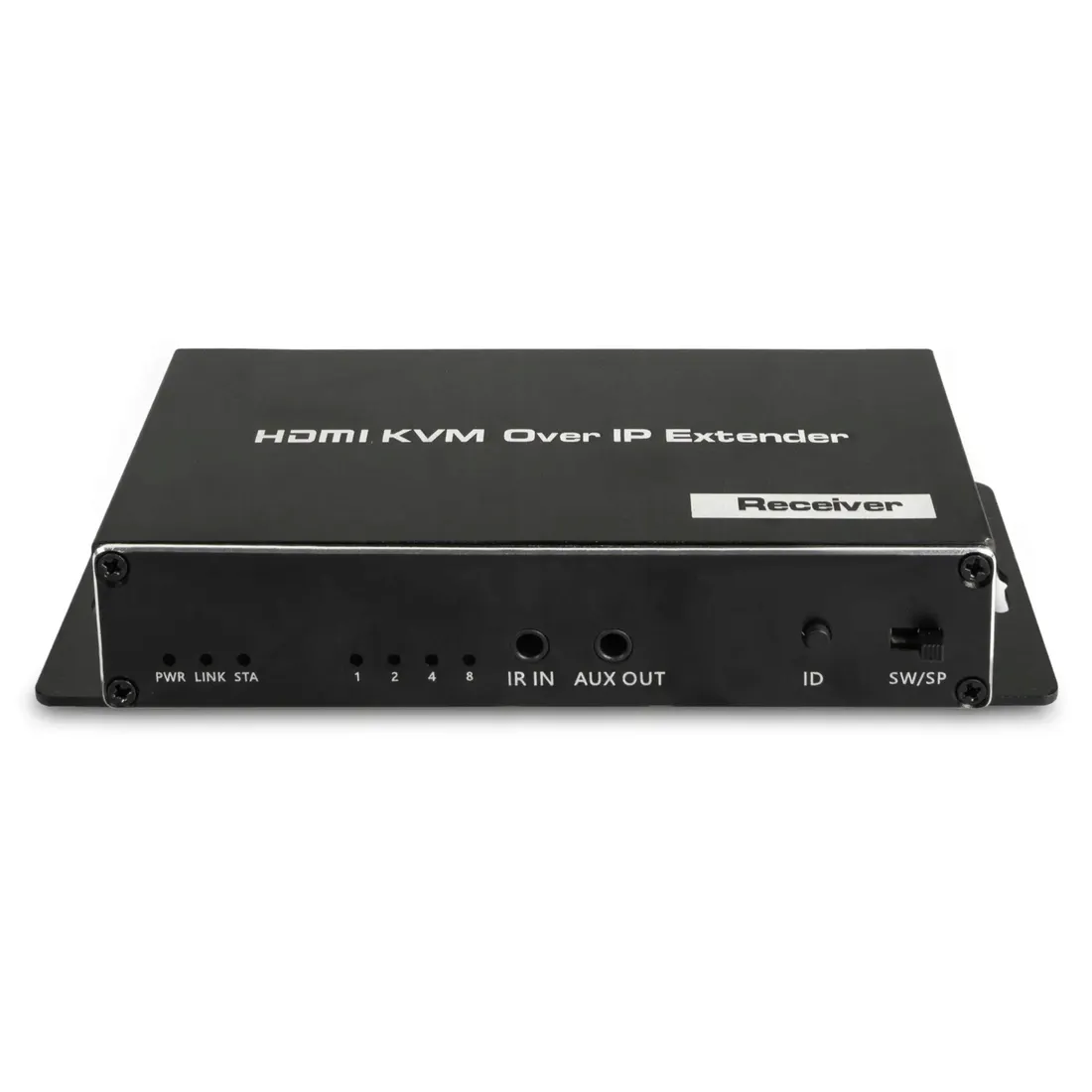

7. Wejście RJ45 w odbiorniku (RX)

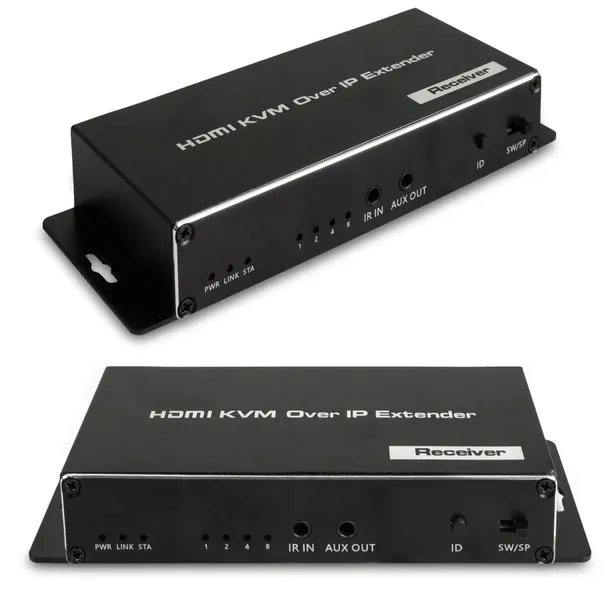

8. Wyjście IR w odbiorniku (RX)
9. Złącze zasilania w odbiorniku (RX)
10. Dioda sygnalizująca zasilanie w odbiorniku (RX)
11. Wyjście HDMI w odbiorniku (RX)
