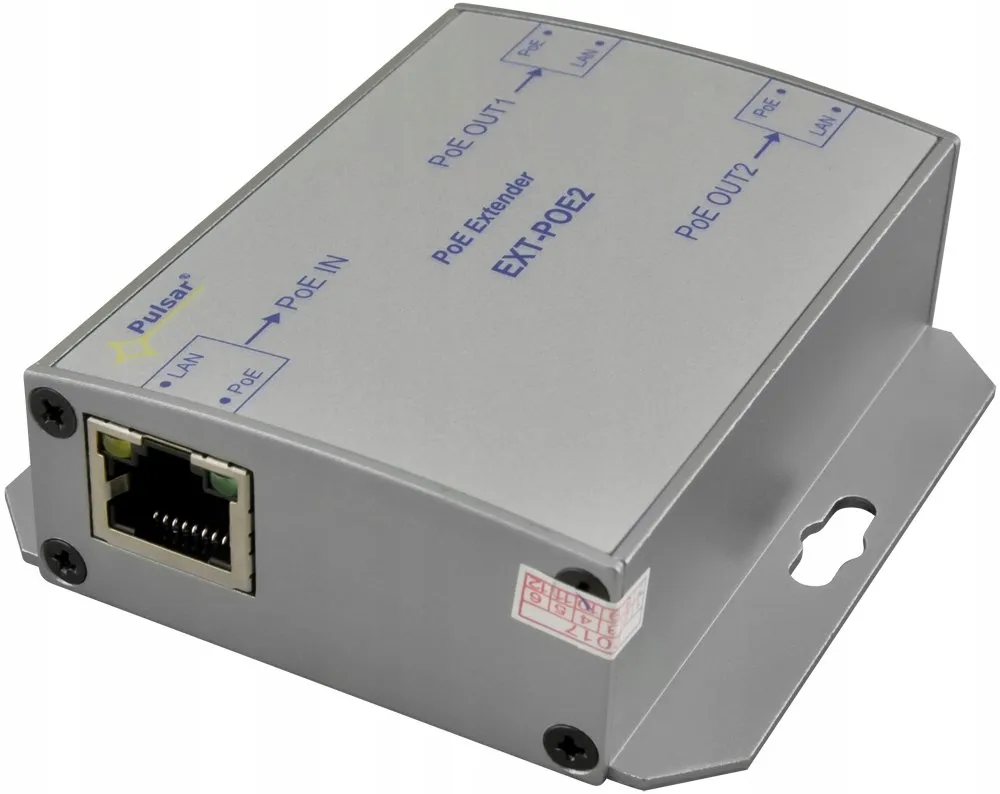

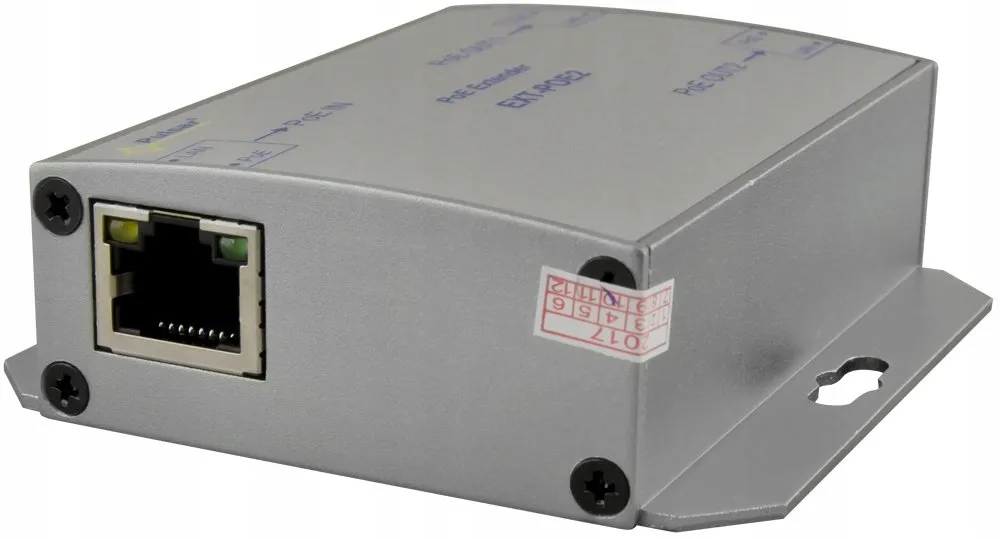

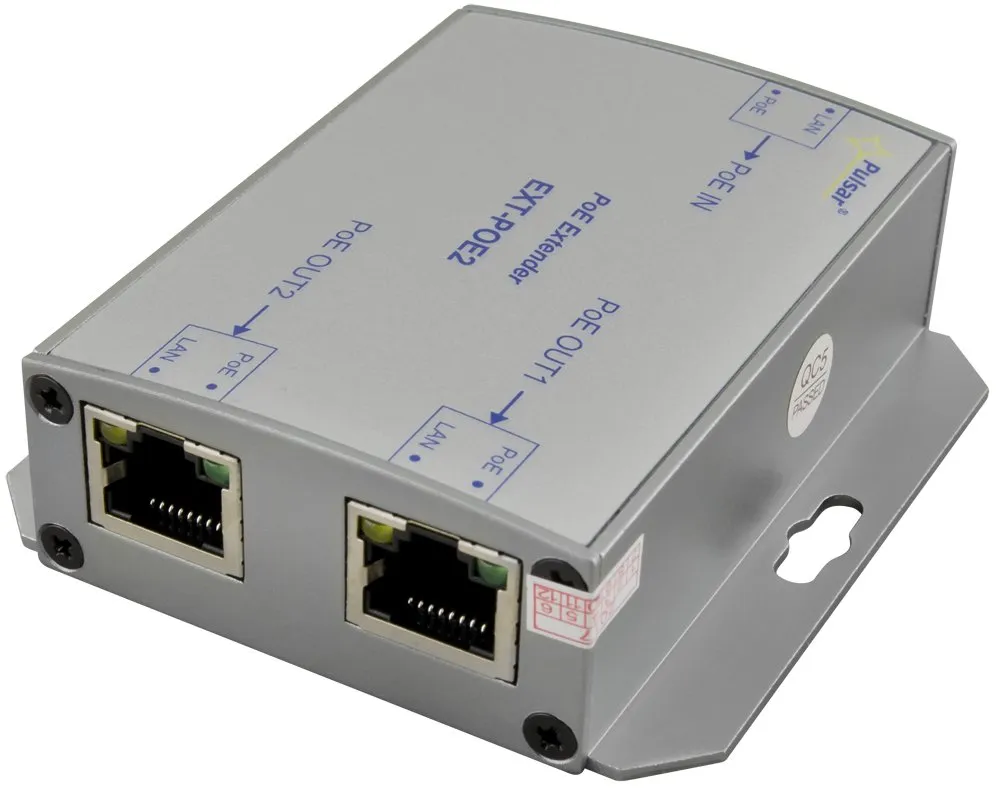

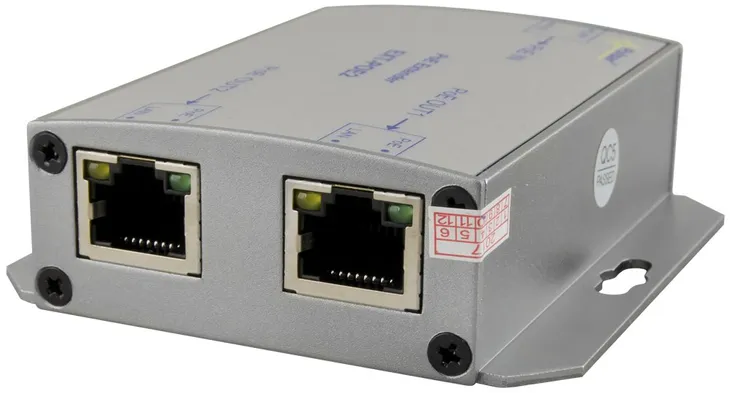

Extender PoE Pulsar EXT-POE2

Extender PoE Pulsar EXT-POE2 - 1x PoE IN, 2x PoE OUT

Cechy urządzenia:

• Zakres napięcia wejściowego 44÷57VDC
• Zasilanie ze switcha PoE
• Wejście PoE IN zgodne ze standardem IEEE802.3af/at
• Wyjścia PoE OUT1/2 zgodne ze standardem IEEE802.3af
• Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100metrów
• Przeznaczony do pracy w sieciach 10/100Mb/s
• Sygnalizacja optyczna stanu pracy
• Zabezpieczenia: przepięciowe (wejście PoE) przeciążeniowe OLP przeciwzwarciowe SCP

Opis:

Extender EXT-POE2 to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m.

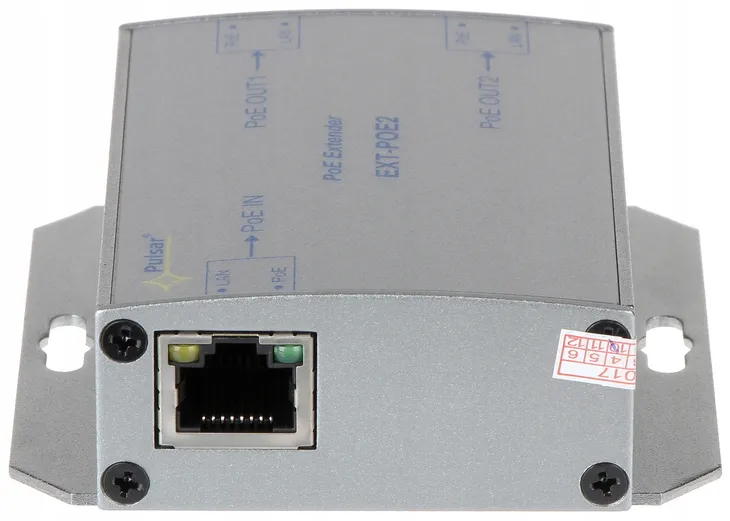

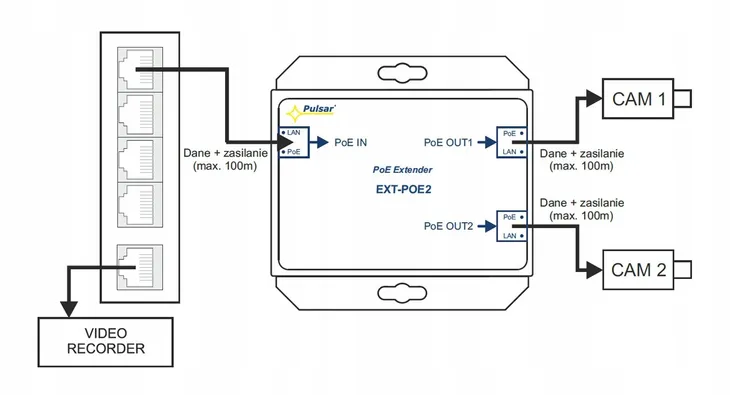

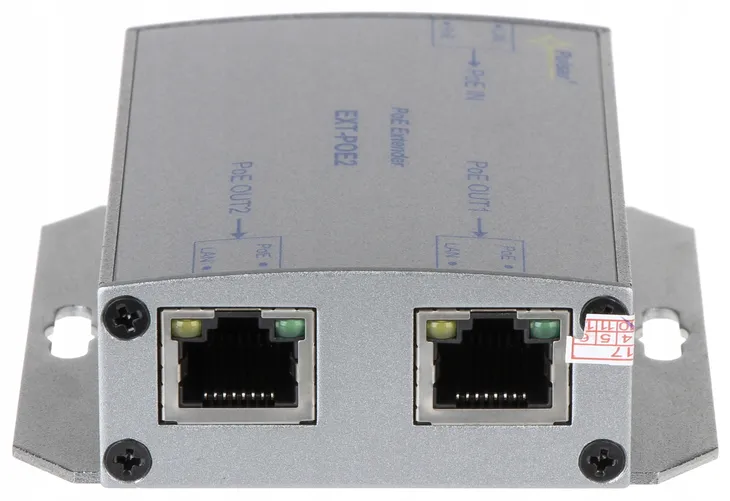

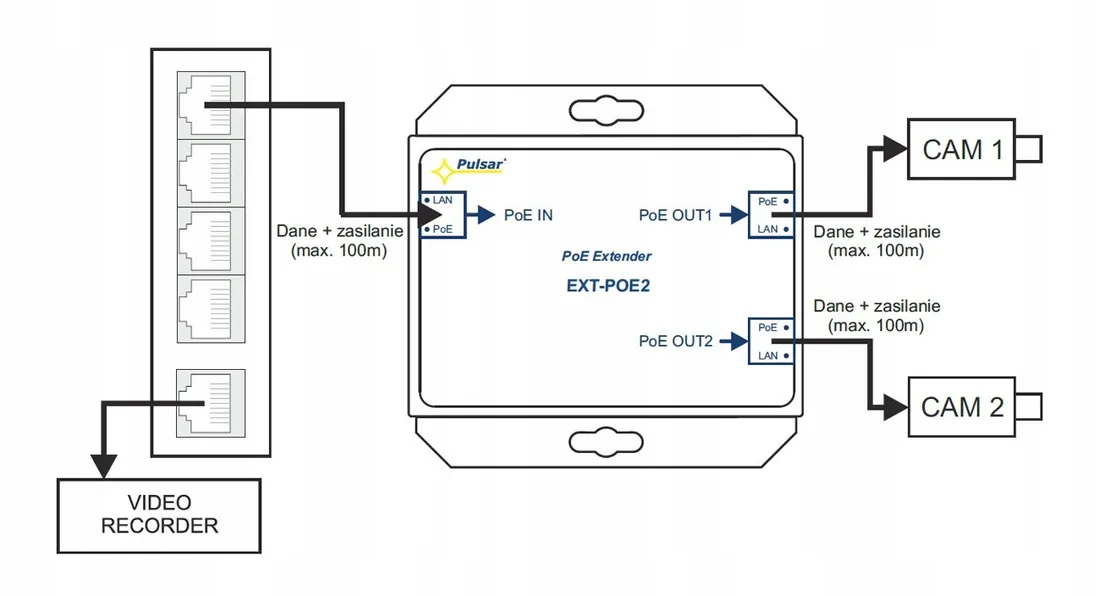

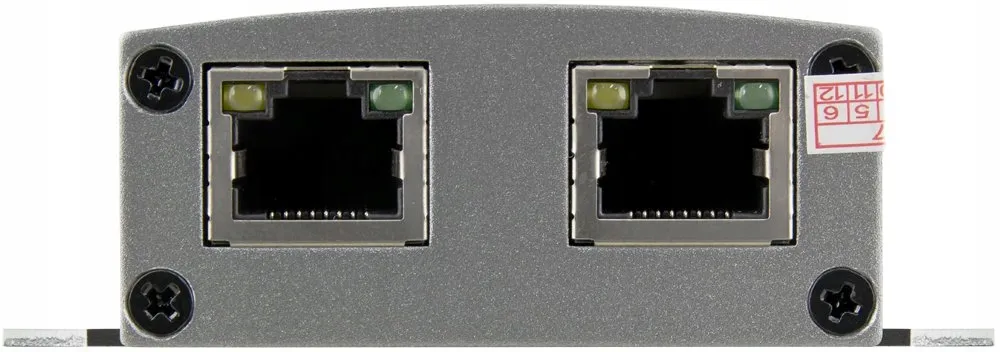

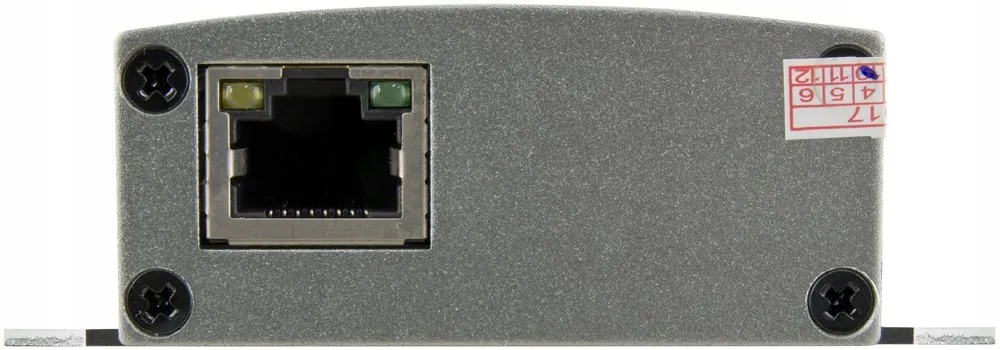

Extender jest zasilany ze switcha PoE lub innego urządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT1, PoE OUT2, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE.

Maksymalny prąd obciążenia wynosi 0,4A (0,3A/port). Do przesyłu zasilania na portach PoE OUT1, PoE OUT2 wykorzystane są pary 4/5 (+) 7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Specyfikacja techniczna:

• Zasilanie: Zgodne z 802.3af (44 ÷ 57VDC)
• Pobór prądu przez układy modułu: <30mA
• Moc modułu: 20W max.
• Napięcie wyjściowe: Zgodne z 802.3af
• Prąd wyjściowy: 0,3A/port (S=0,4A max.)

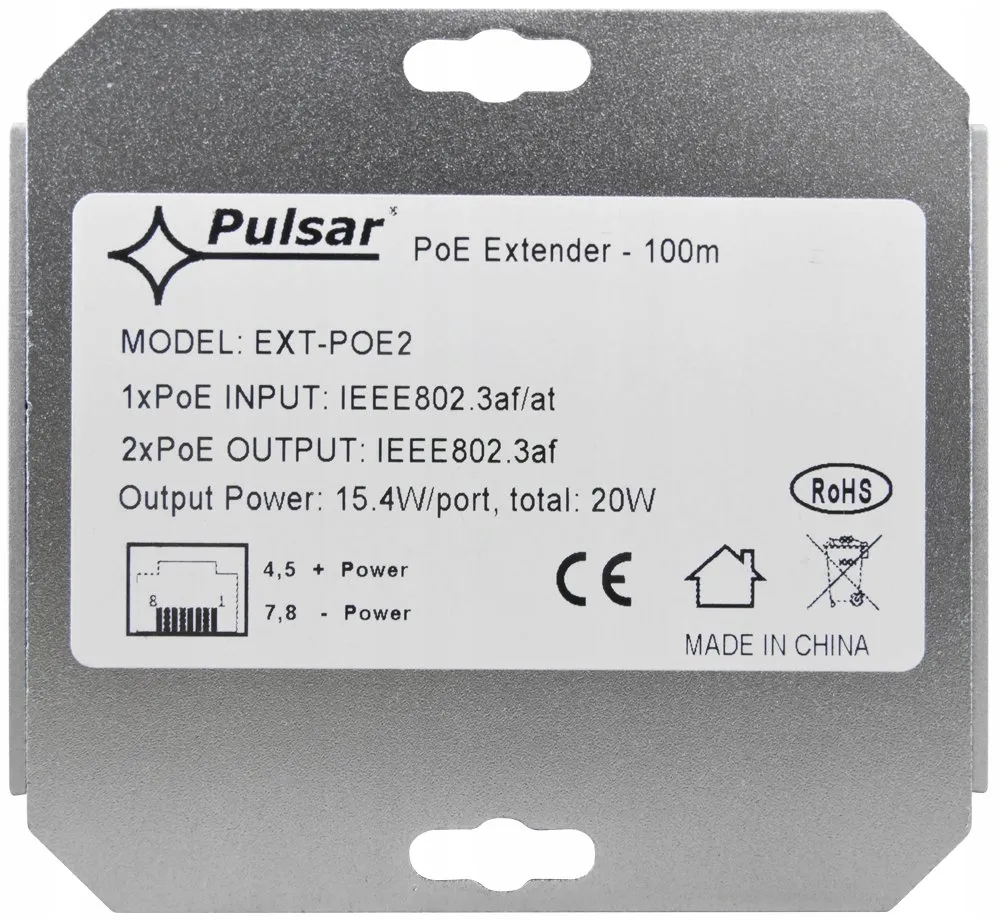

• Wejściowe pary zasilające PoE IN: 1/2 (+) 3/6 (-) lub 4/5 (+) 7/8 (-)

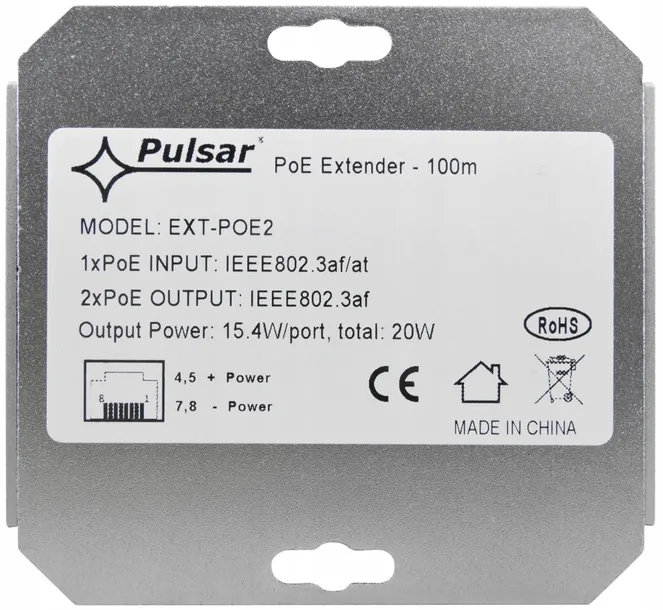

• Wyjściowe pary zasilające PoE OUT1/2: 4/5 (+) 7/8 (-)
• Zabezpieczenie przeciążeniowe OLP; Zabezpieczenie przeciwzwarciowe SCP: 105% ÷ 150% znamionowego prądu wyjściowego, automatyczny powrót

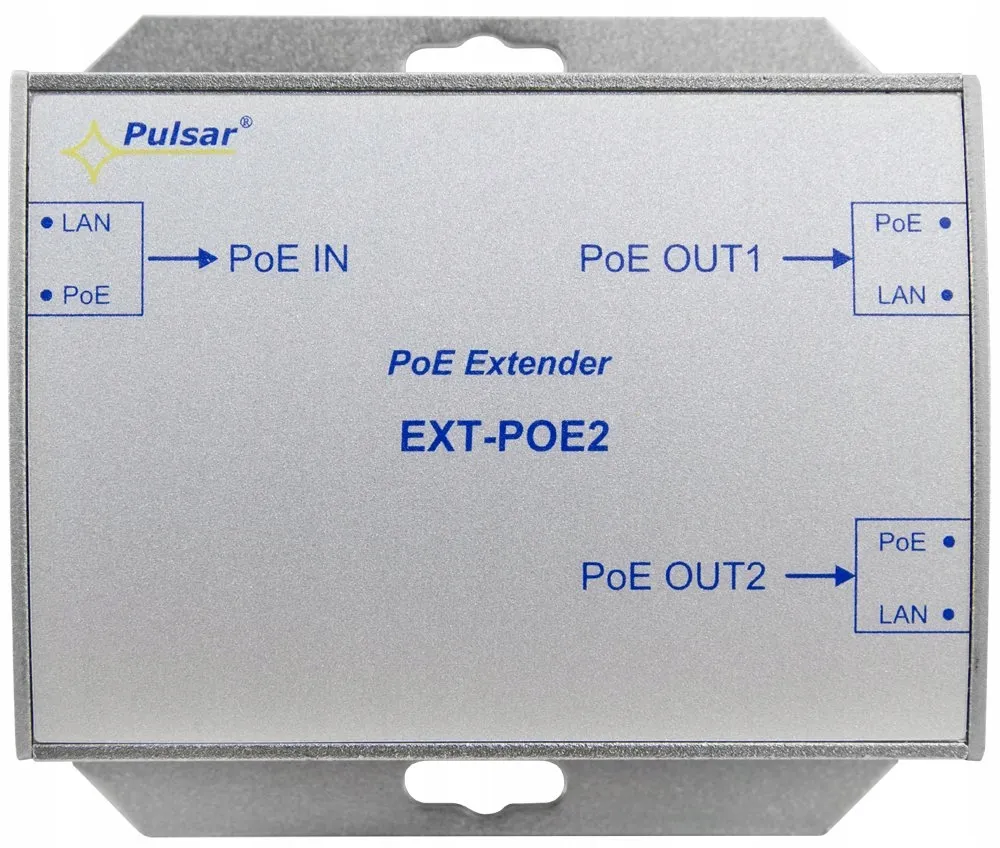

• Optyczna sygnalizacja pracy: Dioda LED LAN (żółta) – stan połączenia sieci LAN; Dioda LED PoE (zielona) – obecność napięcia na wej/wyj. zasilania
• Warunki pracy: II klasa środowiskowa, -10°C ÷40°C
• Wymiary: 81 x 77 x 26 [mm]
• Mocowanie: Wkręty montażowe x2 (otwory Ø 6mm)
• Złącza: - wej/wyj. PoE: RJ45 8P8C
• Waga netto/brutto: 0,33kg / 0,38kg
• Temperatura składowania: -20ºC...+60ºC
• Deklaracje: CE, RoHS
