Gniazdo RJ45 kat.5e UTP typ KEYSTONE styki LSA

Gniazdo RJ45 kat.5e nieekranowane UTP typu KEYSTONE styki LSA/KRONE

nr katalogowy: 48901

Opis przedmiotu

Oferowane nieekranowane gniazdo RJ45 kat.5e (klasa D) spełnia normy TIA/EIA-568-B oraz ISO/IEC 11801 i zapewnia spełnienie parametrów Gigabit Ethernet. Gniazdo przeznaczone jest do instalacji na nieekranowanej skrętce UTP z żyłami typu linka lub drut o grubości w zakresie AWG 22-26. Kodowanie barwne zrealizowane wg standardu EIA/TIA 568AiB czyli obu obecnie stosowanych.

Podłączanie kabla realizowane jest przez listwy styków nożowych wykonanych wg standardu LSA/KRONE, do wciskania żył należy więc używać narzędzia tego standardu lub posłużyć się dołączonymi dekielkami umożliwiającymi beznarzędziowe wciśnięcie żył. Barwne ikonki wskazują poprawne umiejscowienie żył dla standardu 568A lub 568B.

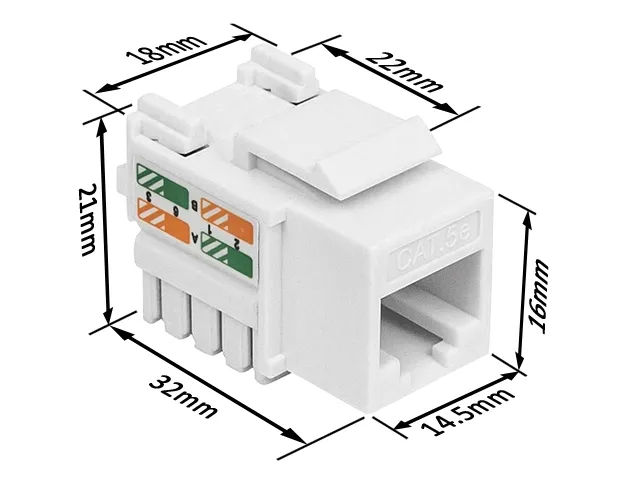

Gniazdo posiada zaczepy standardu KEYSTONE dzięki czemu możliwe jest proste (przez zatrzask) mocowanie w uchwytach typu KEYSTONE. Wymiary gniazda przedstawiamy poniżej:

Istnieje cała gama puszek, ramek, adapterów i paneli RACK z uchwytami KEYSTONE przeznaczonych do zamocowania elementów posiadających zatrzaski typu KEYSTONE.

Przykładowe rozwiązania puszek, ramek, adapterów i paneli z wpiętymi złączami typu KEYSTONE prezentujemy na poniższych przykładach:

Dane techniczne

• Złącze: gniazdo RJ45 nieekranowane (UTP)
• Kategoria: 5e, klasa D, 1GBase-T, ISO/IEC 11801 3rd Edition, EN 50173-1
• Pasmo: 100MHz
• Rodzaj styków: LSA/KRONE
• Kodowanie barwne styków: EIA/TIA 568AiB
• Materiał: obudowa ABS, styki złocone
• Wymiary gniazda (szerokość/wysokość/głębokość): 18/21/32mm
• Standard Keystone 19.35mm x 14.8 mm
• Masa: ok. 8g
