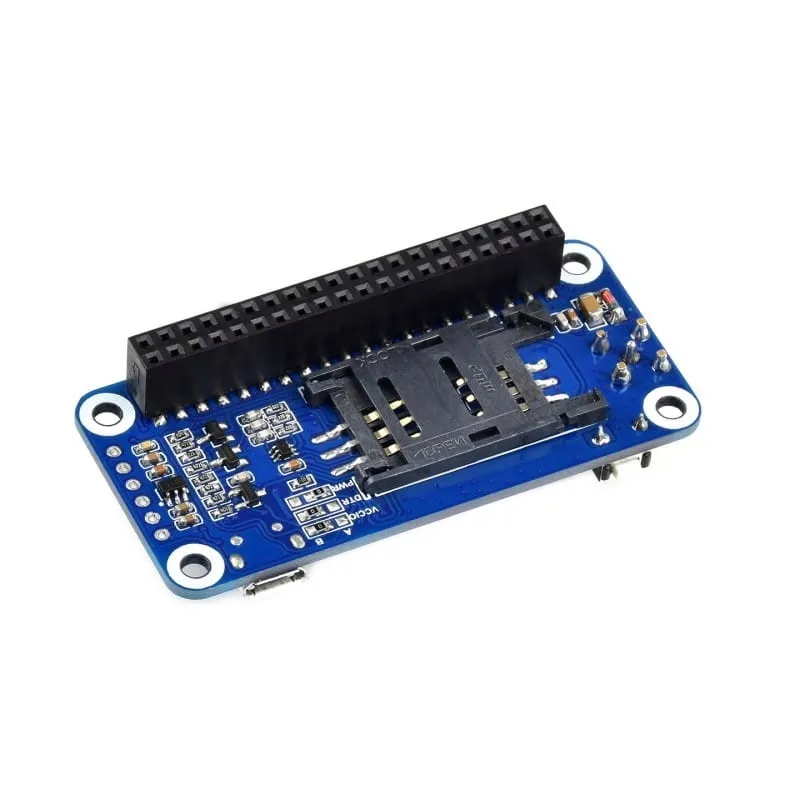

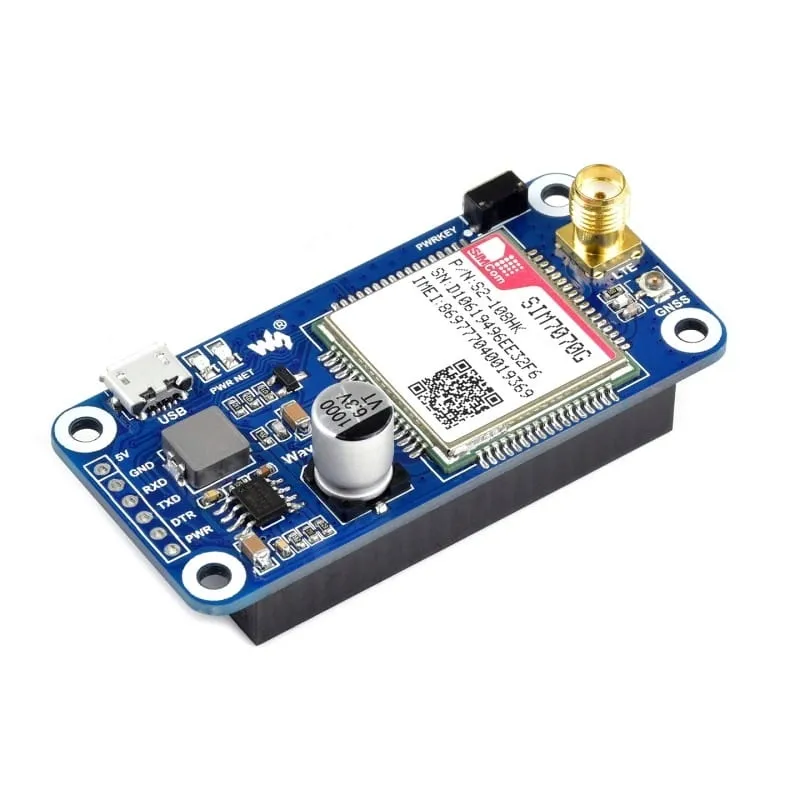

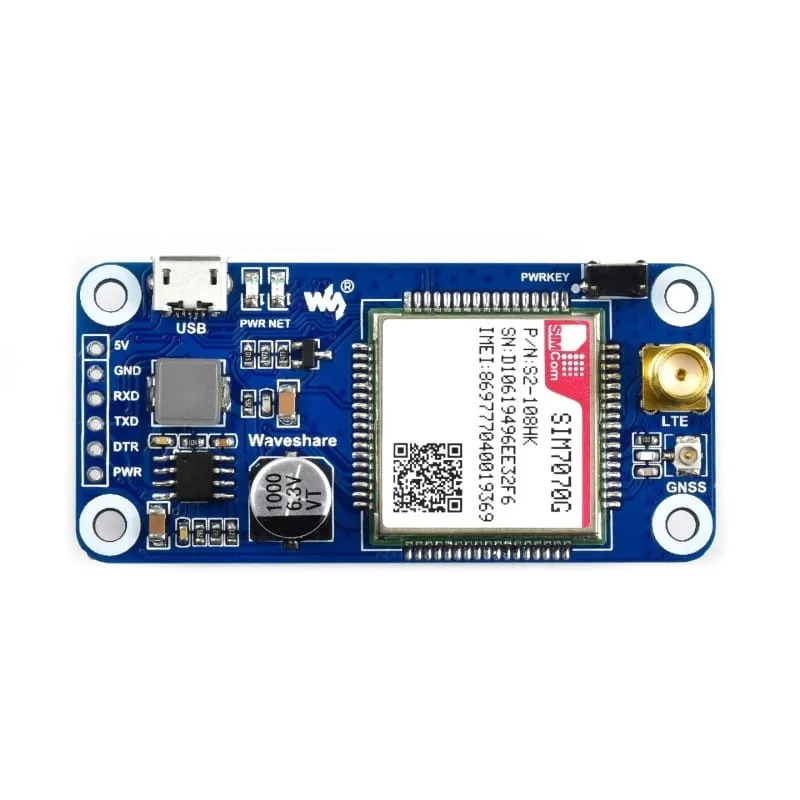

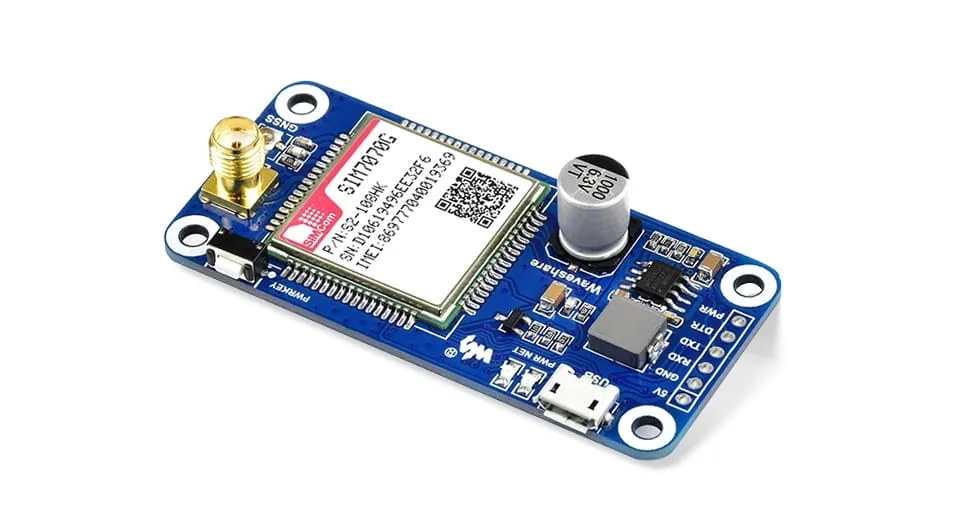

HAT Raspberry Pi SIM7070G NB-IoT Cat-M GPRS GNSS

Rozszerzenie dla Raspberry Pi z modułem SIM7070G, umożliwiającym komunikację wykorzystując NB-IoT oraz z wbudowanym odbiornikiem GNSS, pozwalającym na odczyt danych nawigacyjnych z systemów: GPS, GLONAS,GALILEO.

Dodatkowe wyprowadzenia na płycie moduły pozwalają na pracę z Arduino/STM32.

Funkcje:

• Złącze 40 pin GPIO dla Raspberry Pi
• Wspierane protokoły TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
• Pozycjonowanie GPS, BeiDou, GLONASS, Galileo
• Interfejs USB, umożliwiający testowanie komend AT, odczyt danych GPS itp.
• Interfejs UART do połączenia Arduino/STM32
• Slot na karty SIM, obsługiwane są tylko karty SIM 1.8V
• Wskaźniki LED, do łatwego monitorowania stanu komunikacji
• Baudrate: 300~3686400 bps
• Dostępne przykłady obsługi dla Raspberry Pi/Arduino/STM32

Specyfikacja

NB-IoT/Cat-M/2G

• Band:
• NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
• Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
• GSM/GPRS/EDGE: 850/900/1800/1900MHz
• Data rate:
• NB-IoT: 136Kbps(DL)/150Kbps(UL)
• Cat-M: 589Kbps(DL)/1119Kbps(UL)
• GPRS: 85.6Kbps(DL)/85.6Kbps(UL)
• EDGE: 236.8Kbps(DL)/236.8Kbps(UL)
• SIM card support: NB-IoT/Cat-M/2G card (1.8V SIM card ONLY)
• Applicable region: global

GNSS

• Receiver type:
• 16-channel
• C/A Code
• Band:
• GPS L1: 1575.42 ± 1.023MHz
• GLONASS L1: 1598.0625 ~ 1605.375MHz
• BDS B1: 1559.052 ~ 1591.788MHz
• Galileo L1: 1575.42 ± 1.023MHz
• Data format: NMEA-0183
• Antenna: Active antenna

Other

• Power supply: 5V
• Operating voltage: 5V / 3.3V (configured via 0Ω resistor)
• Current consumption: about 41mA (idle mode)
• Operating temperature: -40°C ~ 85°C
• Storage temperature: -45°C ~ 90°C
• Dimensions: 30.50mm × 65.00mm

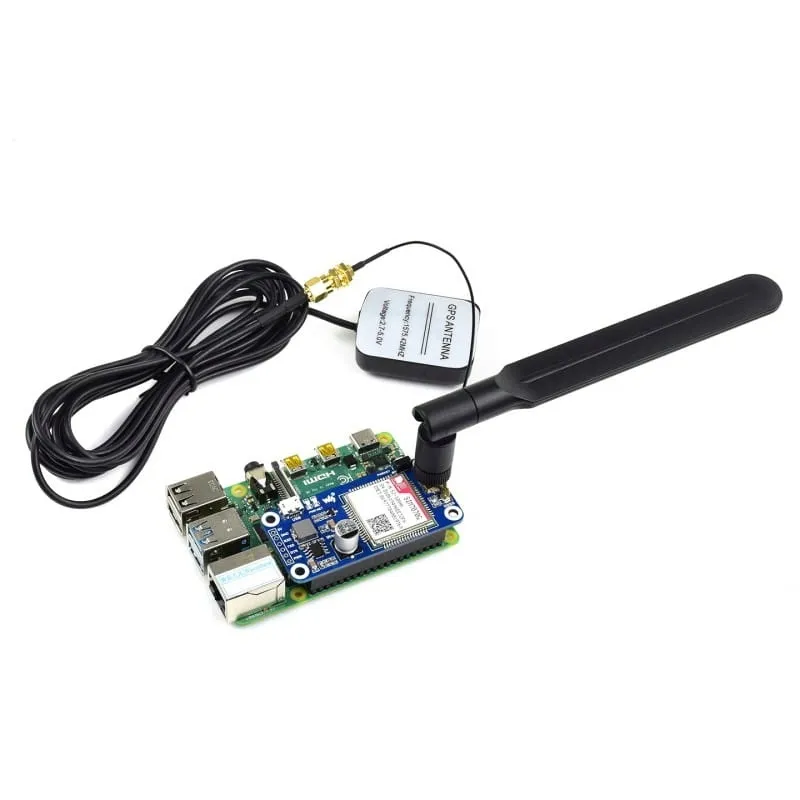

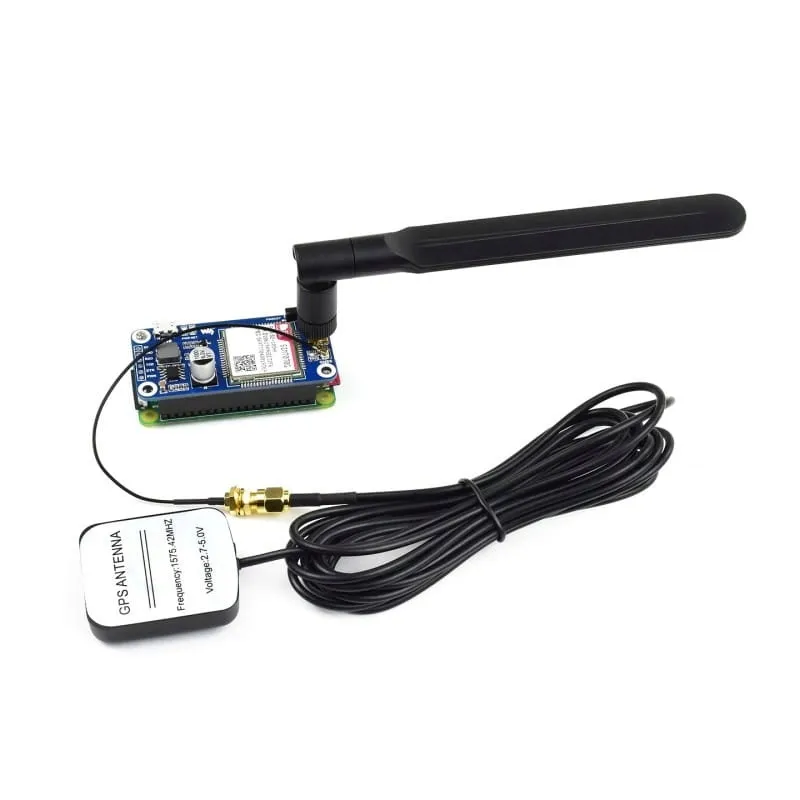

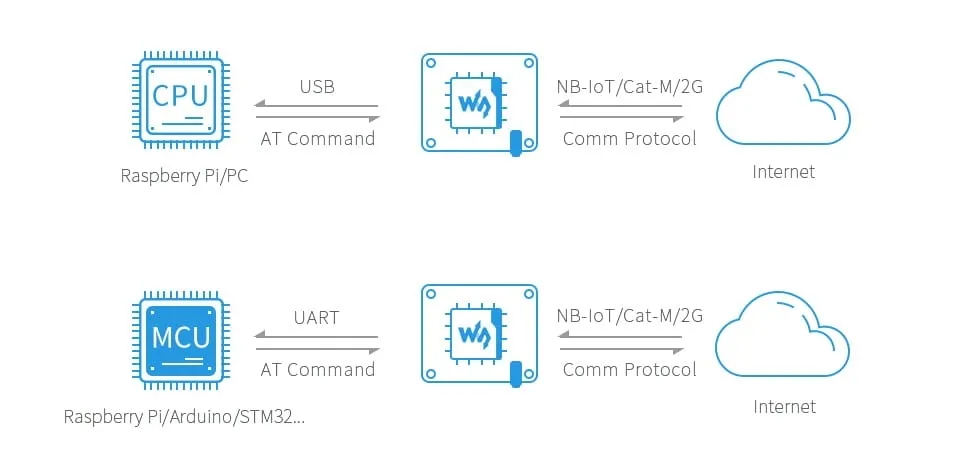

Przykład podłączenia

Raspberry Pi

Standardowe złącze GPIO 40 PIN

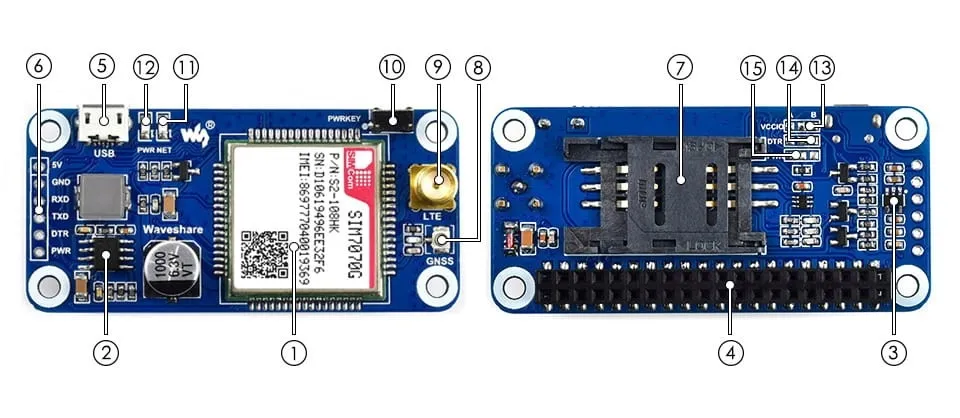

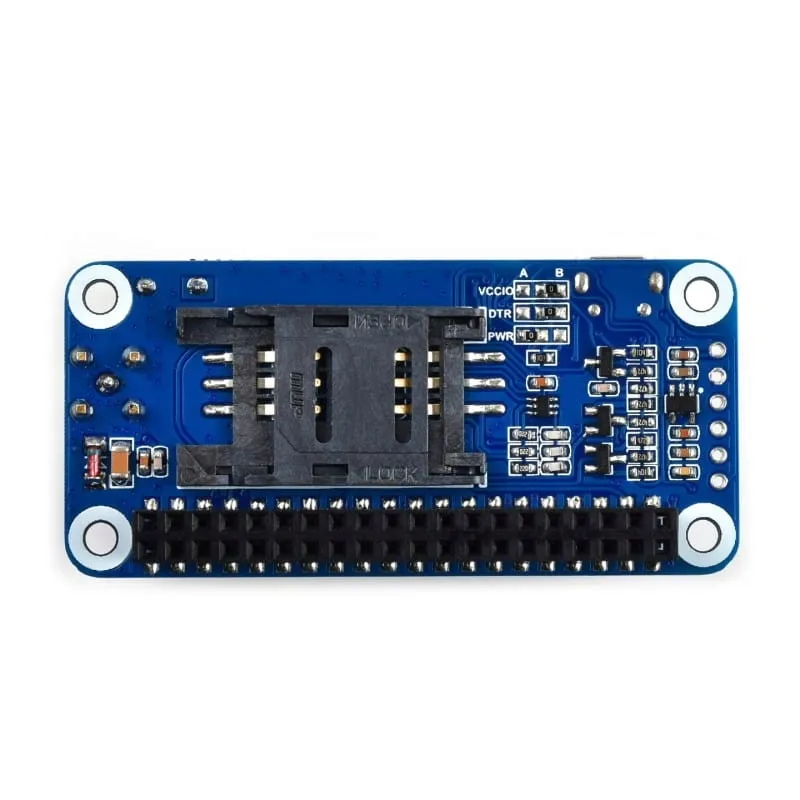

Opis płyty

1. SIM7070G
2. MP1482 układ zasilania
3. RT9193-33 układ zasilania
4. Złącze GPIO Raspberry Pi do podłączenie do Raspberry Pi
5. Złącze USB do testowanie komendami AT, odczyt danych GPS itp.
6. Interfejs sterujący SIM7070G do podłączenie do Arduino/STM32
7. Slot kart SIM wspierane tylko karty 1.8V SIM
8. Złącze anteny GNSS (GPS)
9. Złącze anteny LTE
10. Włącznik zasilania modułu
11. Wskaźnik stanu sieci
12. Wskaźnik zasilania
13. Wybór napięcia pracy, sterowania A: napięcie na liniach IO 5V B: napięcie na liniach IO 3.3V (domyślne)
14. Ustawienie DTR A: DTR podłączony do P26 B: DTR rozłączony (domyślne)
15. Wybór PWR A: PWR podłączony do P4 (domyślne) B: PWR podłączony do zasilania

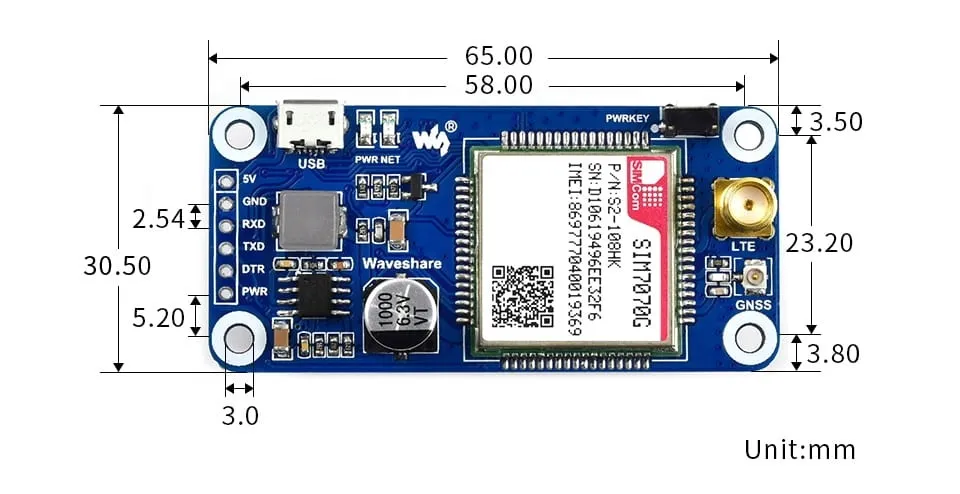

Wymiary

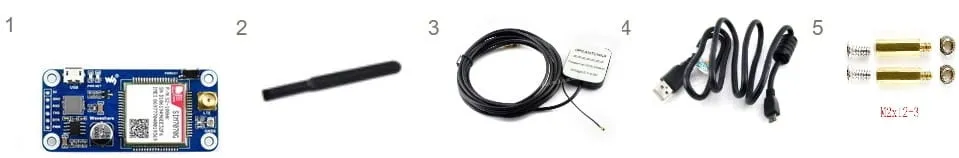

Zestaw zawiera:

1. HAT dla Raspberry Pi z SIM7070G
2. Antenę LTE
3. Antenę GPS
4. Kabel USB
5. Dystanse montażowe
