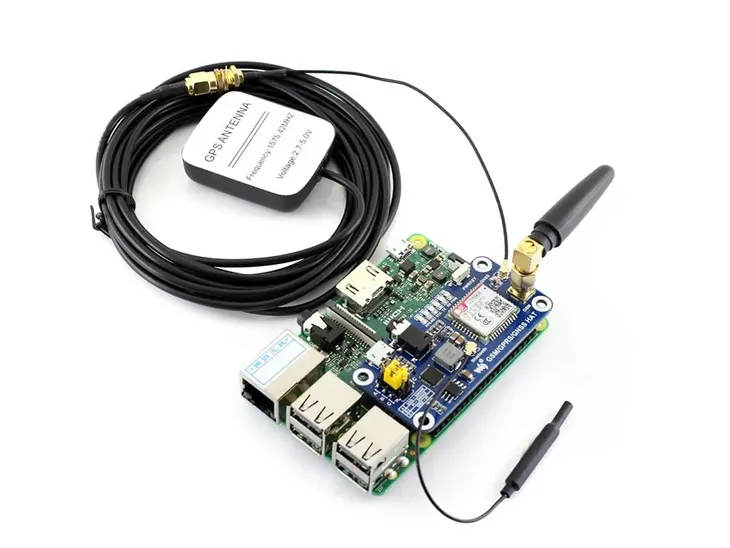

HAT z SIM868 GSM GPS GPRS GNSS Bluetooth dla Raspberry Pi

Moduł HAT dla Raspberry Pi z SIM868 GSM GPRS Bluetooth to doskonałe rozwiązanie dla właścicieli Raspberry Pi, którzy potrzebują możliwości komunikacji za pomocą GSM, Bluetooth oraz korzystania z odbiornika GPS: GNSS.

Specyfikacja:

• Współpraca Raspberry Pi z Raspberry Pi
• Połączenie z Rpi poprzez złącze GPIO 40 pin
• Obsługa GPS, COMPASS, Glonass, LBS base station positioning, omni-positioning
• Komunikacja Bluetooth 3.0
• Konwerter USB - UART na układzie CP2102 umożliwiający debugowanie
• 6x LEDów pokazujących status pracy modułu
• Slot kart SIM 1.8V/3V
• Zegar RTC z podtrzymywaniem bateryjnym
• Komunikacja z autodetekcją Baudrate (1200bps ~115200bps)
• Sterowanie modułem za pomocą komend AT (3GPP TS 27.007, 27.005 oraz SIMCOM enhanced AT Commands)
• Wspiera SIM application toolkit: GSM 11.14 Release 99
• Obsługiwane przykłady dla: Raspberry Pi/Arduino/STM32
• Napięcie zasilania/pracy: 5V

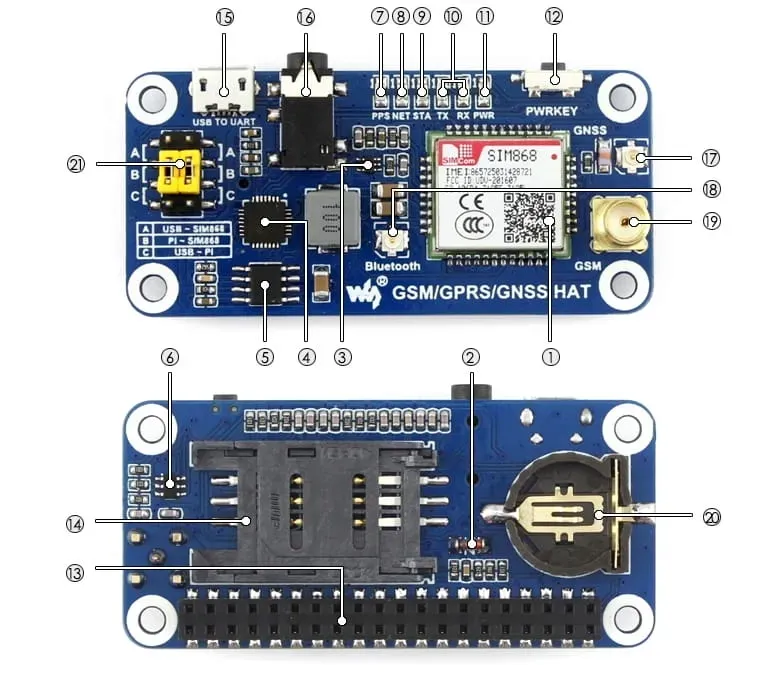

Opis płytki:

• SIM868 module
• ZMM5V1: regulator diode
• SMF05C: TVS diode
• CP2102: USB TO UART converter
• MP1482: power chip
• NDC7002N: voltage level translator
• GPS status indicator
• NET indicator: flashes fast when the module starts up, flashes slowly after GSM register succeed
• STA module working status indicator
• SIM868 UART Tx/Rx indicator
• Power indicator
• SIM868 control button: press the button and hold for 1s, to startup/shutdown the SIM868
• Raspberry Pi GPIO connector
• SIM card slot
• USB TO UART interface
• 3.5mm earphone/mic jack
• GNSS antenna connector
• Bluetooth antenna connector
• GSM antenna connector
• CR1220 battery holder: for RTC backup battery
• UART selection switch:
• A: kontrola SIM868 za pomocą USB TO UART
• B: kontrola SIM868 za pomocą Raspberry Pi
• C: dostęp do Raspberry Pi za pomocą USB TO UART

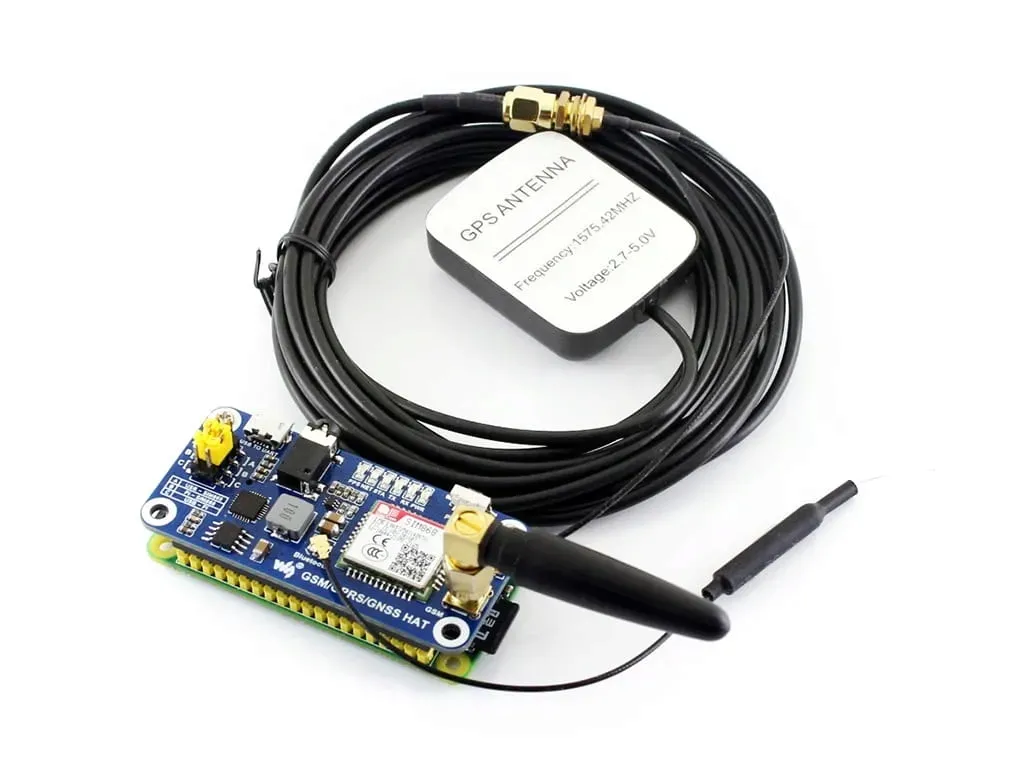

Kupując otrzymujesz:

• Moduł: GSM/GPRS/GNSS HAT x1
• Antena GSM x1
• Antena GPS zewnętrzna x1
• Antena Bluetooth x1
• Kabel USB type A na micro USB x1
• Przelotki montażowe (2sztuki) x1
