INode LAN Duos

iNode LAN Duos - moduł ethernetowy z odbiornikiem BT2.1

Opis

iNode LAN Duos umożliwia zaistnienie urządzeń z BLE (Bluetooth Smart, IoT - Internet of Things) w sieciach z protokołem ethernet: LAN, Wi-Fi czy Internet. Dodatkowo w module znajduje się odbiornik BT2.1. Z użyciem iNode LAN można np. przedłużyć zasięg czujników iNode Care Sensor w budynku (unikalna technologia przesyłania pakietów z LAN do BLE - BLE over UDP) lub śledzić on-line jak przemieszczają się iNode Beacon lub iNode Nav Active. Wyjście bezpotencjałowe może być załączone/wyłączone autonomicznie na podstawie wpisanej listy identyfikatorów iNode lub zdalnie (przez LAN) np. z programu iNode Lock. Przeglądarkowa aplikacja iNode Monitor umożliwia zdalny dostęp do czujników iNode. Przy pomocy prostej strony HTML wykorzystującej technologię WebSocket i JavaScript można w łatwy sposób, w czasie rzeczywistym, podsłuchiwać i przeglądać treść pakietów rozgłoszeniowych BLE.

Właściwości

Bluetooth Low Energy i ethernet

• Konfigurowalne przez przeglądarkę:
• Tryb pracy w BLE: AUTO SCAN lub REPEATER
• Trybe pracy w BT2.1: AUTO SCAN
• Moc z jaką urządzenie pracuje w BLE w zakresie od -18dBm do +8dBm
• Parametry sieci LAN – adres IP (stały lub przez DHCP), maska sieci, bramka, serwer DNS, serwer czasu NTP
• Nazwa urządzenia w sieci LAN i BLE
• Adres IP i port pod który wysyłane są pakiety UDP; sposób wysyłania: multicast, unicast lub broadcast jest konfigurowany automatycznie na podstawie adresu IP
• Hasło użytkownika
• Hasło administratora

Zasilanie

• 5V Mini USB; 85mA @ 10Mbps; 130mA @ 100Mbps
• Lub POE 6-30V DC; 40mA @ 100 Mbps 24V; 60mA @ 100 Mbps 12V; 120mA @ 100Mbps 6V

Obudowa

• Metalowa
• Wymiary: 81mm x 38mm x 22mm

Pozostałe

• Sterowanie zdalne przez TCP/IP telnet na porcie 5500 (możliwości sterowania identyczne jak przez WebSocket)
• Dwie diody LED: ethernet LINK i STATUS
• Serwer HTTP:
• Obsługa technologii WebSocket
• Obsługa maksymalnie 2 połączeń jednocześnie
• Jedno wyjście bezpotencjałowe: 60V 500 mA 2,5Ω (elektroniczny przekaźnik); sygnały dostępne na złączu USB
• Złącze RJ-45 10Mbps/100Mbps Ethernet, 10BaseT; protokoły: ARP, SSDP, UDP, TCP/IP, DHCP, SNTP, HTTP
• Przycisk reset (przywraca ustawienia fabryczne)
• Czujnik temperatury o rozdzielczości 1°C
• Temperatura pracy: od -20 do 45°C
• Wilgotność: 35-80% RHG
• Masa: 45g

Oprogramowanie

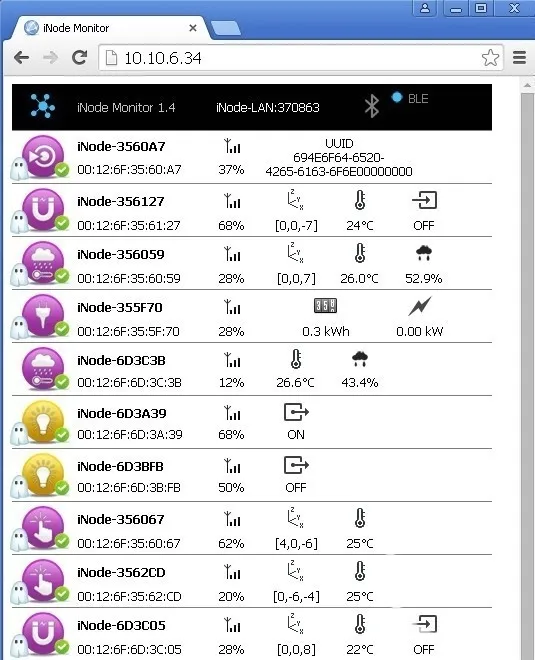

• Wbudowana aplikacja JavaScript/WebSocket/HTML5 - iNode Monitor

Zastosowania

• Śledzenie towarów
• Akwizycja danych
• Klimatyzacja i wentylacja (HVAC)
• Przemysł
• Automatyka domowa
• Systemy alarmowe i ochrona mienia
