Wskaźnik poziomu sygnału mono - zestaw do montażu - J-022N

Opis:

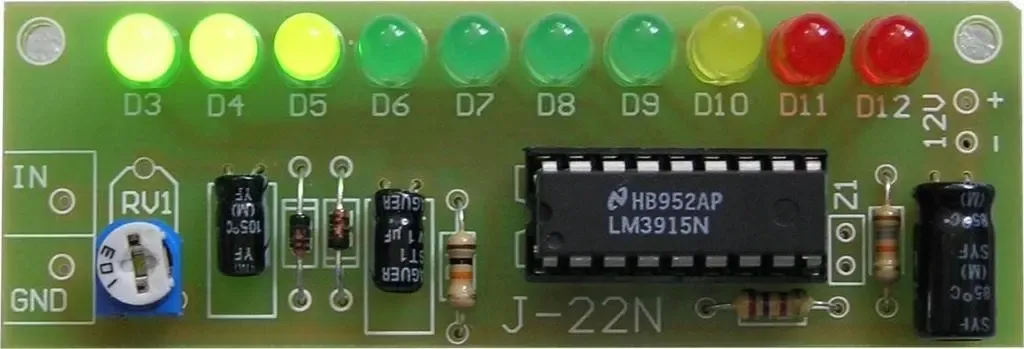

Wskaźnik zbudowany jest przy użyciu układu scalonego LM3915 sterującego linijką z 10 diod LED. Liczba zapalonych diod jest proporcjonalna do wartości doprowadzonego sygnału wejściowego. W opisanym układzie skala ma podziałkę logarytmiczną, ze skokiem 3 dB. Zastosowano diody czerwone, zielone i żółte o średnicy 5 mm. Wymiary płytki drukowanej 76x27 mm.

Wskaźnik zbudowany jest przy użyciu układu scalonego LM3915 sterującego linijka z 10 diod LED. Liczba zapalonych diod jest proporcjonalna do wartości doprowadzonego sygnału wejściowego. W opisanym układzie skala ma podziałkę logarytmiczna, ze skokiem 3 dB. Moduł należy podłączyć do wyjścia dowolnego wzmacniacza akustycznego. Zworka Z służy do wyboru trybu pracy wskaźnika. Może on pracować jako linijka świetlna lub w trybie „biegnącego punktu”. Zestaw należy zasilać napięciem 12V. Bez zapalonych diod pobór prądu nie przekracza 5mA.

Instrukcja do J-22N
