Pulsujące serduszko - zestaw do montażu - J-095

Opis:

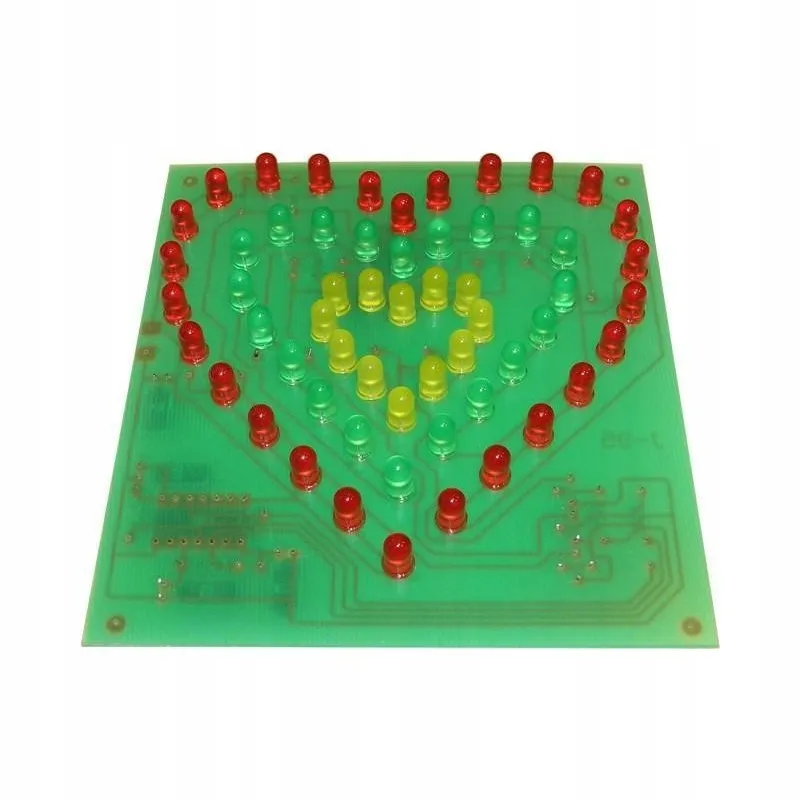

Zestaw przeznaczony jest dla wszystkich lubiących efekty świetlne. Może być doskonałym prezentem na Walentynki. 58 kolorowych diod LED ułożonych jest w kształcie trzech serduszek. Układ sterujący zapalając kolejno poszczególne serduszka sprawia wrażenie pulsowania. Wymiary płytki drukowanej 117x107 mm.

Zestaw przeznaczony jest dla wszystkich lubiących „bajery” świetlne. 58 kolorowych diod LED ułożonych jest w kształcie trzech serduszek. Układ sterujący zaprojektowany jest tak, że zapalające się sekwencyjnie poszczególne serduszka sprawiają wrażenie „pulsowania”. W każdym z trzech serduszek diody LED połączone są szeregowo równolegle. W celu podniesienia estetyki gotowego modułu czołową powierzchnię płytki drukowanej można pomalować farbą lub okleić kolorową folią samoprzylepną. Diody LED w każdym z serduszek powinny być jednego typu: w największym czerwone, w środkowym -zielone a w najmniejszym żółte. Bardzo ważne jest prawidłowe wlutowanie diod. Dla ułatwienia montażu ich anody wlutowujemy w kwadratowe punkty lutownicze (z reguły anodą jest dłuższa końcówka). Diody należy włożyć w płytkę „do oporu”. Ponieważ w ten sposób końcówki diod zostają znacznie skrócone, lutowanie należy przeprowadzić szybko aby nie doprowadzić do uszkodzenia struktury diod. Po prawidłowym montażu układ pracuje poprawnie i nie wymaga żadnych regulacji. Układ przystosowany jest do zasilania napięciem 12-14V. Przy niższym nie będzie pracował.
