Parametry
- Stan
- Nowy
- Faktura
- Faktura VAT
- Marka
- Libox
- Długość kabla
- 100 m
- Średnica zewnętrzna
- 6,8 mm
- Średnica żyły głównej
- 1 mm
- Ekranowanie
- standardowe
- Złącza
- wtyk F - wtyk F
- Waga (z opakowaniem)
- 0,15 kg
- Certyfikat
- CE
- Kod producenta
- CCS100
- Model
- PCC
Opis produktu

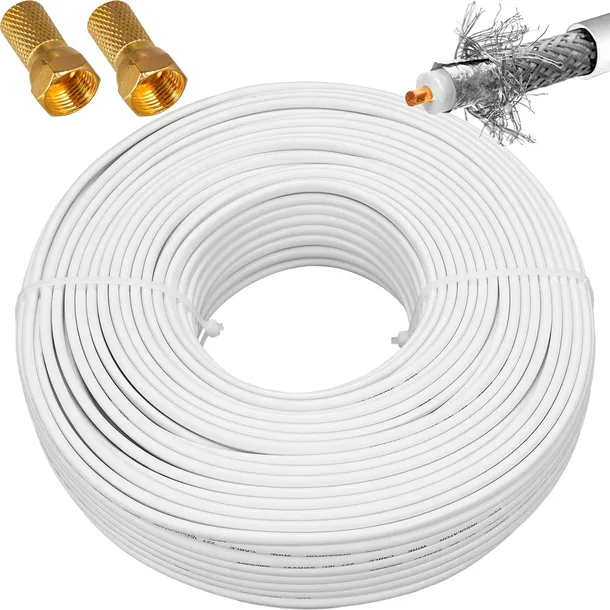

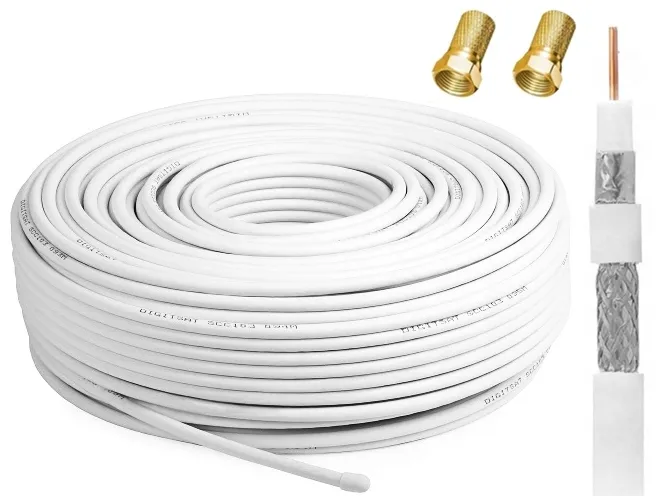

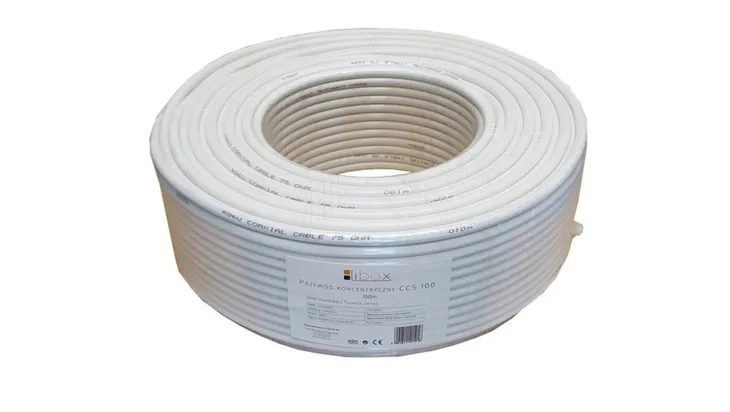

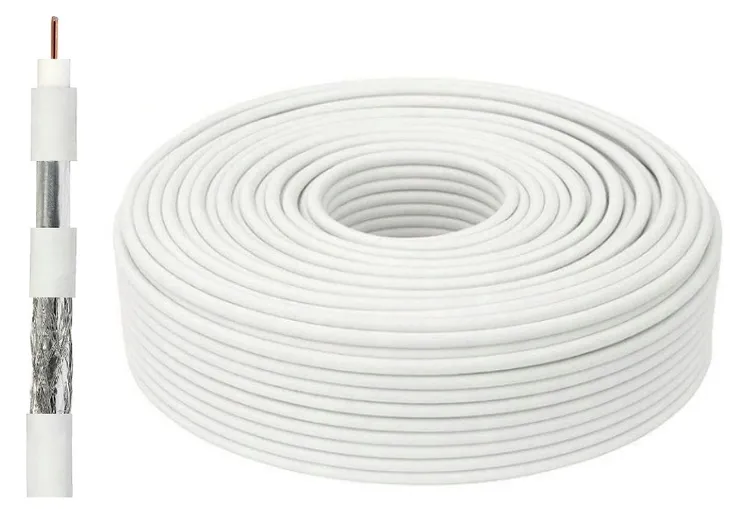

KABEL PRZEWÓD KONCENTRYCZNY LTE ANTENOWY 100M 4K
W zestawie 2 x wtyk f złoty
Najwyższej jakości przewód koncentryczny dedykowany zarówno do instalacji indywidualnych jak i zbiorczych.
Kabel posiada 77% pokrycia oplotem, co gwarantuje wysoki poziom ekranowania i chroniący sygnał użyteczny przed wpływem zakłóceń zewnętrznych.
GOTOWE ODICNKI
WYSOKA JAKOŚĆ WYKONANIA
Dzięki wysokiej jakości wykonania oraz dobrym parametrom elektrycznym przewód cieszy się niesłabnącą popularnością wśród wielu instalatorów. Jest odporny na warunki atmosferyczne (słońce, mróz, deszcz).
WYSOKA ELASTYCZNOŚĆ
Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.
UNIWERSALNOŚĆ
LTE,HD,4K
- Idealny do odbioru kanałów w jakości 4K i FULL HD

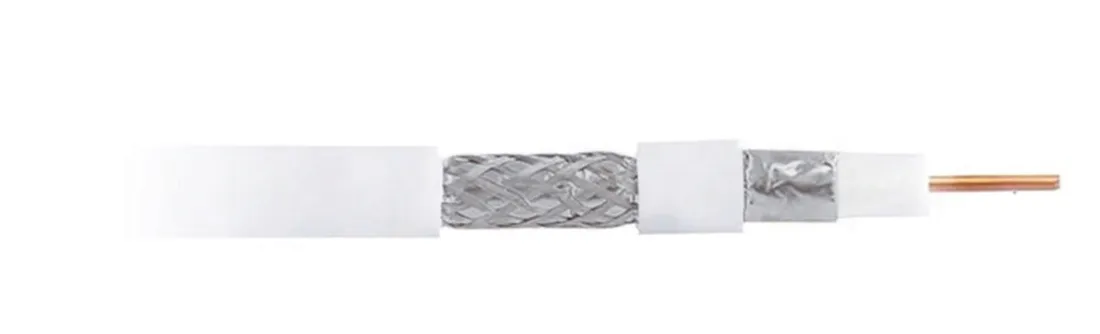

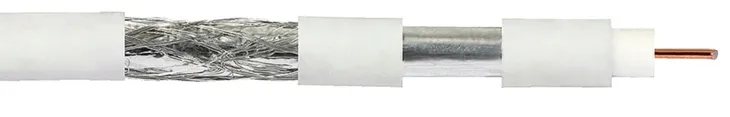

SPECYFIKACJA TECHNICZNA
- Żyła wewnętrzna: 1 x 1.00 CCS
- Dialektryk: 2,95 mm/lity PE
- Ekran: aluminium (folia)
- Oplot: 64 żyłki o średnicy 0.12 mm
- Powłoka zewnętrzna: 6.8 PVC (średnica zewnętrzna kabla)
- Długość: 100 m
- Impedancja (odporność falowa): 75 Ohm

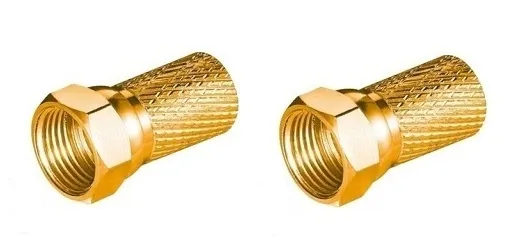

W zestawie 2 x wtyk f
Zrób to sam (jak złożyć wtyk f na kable antenowy)
- Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla, jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla, nie pod skosem.
- Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10mm, może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony, czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików.
- Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej – też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu.
- W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły, wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F.
- Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos, nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem.
Jeżeli żyła wystaje poza wtyk na długość większą niż 1mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!
