Konwerter DFRobot DFR0231-H

Gravity - moduł komunikacyjny z tagiem NFC - I2C/UART - DFRobot DFR0231-H

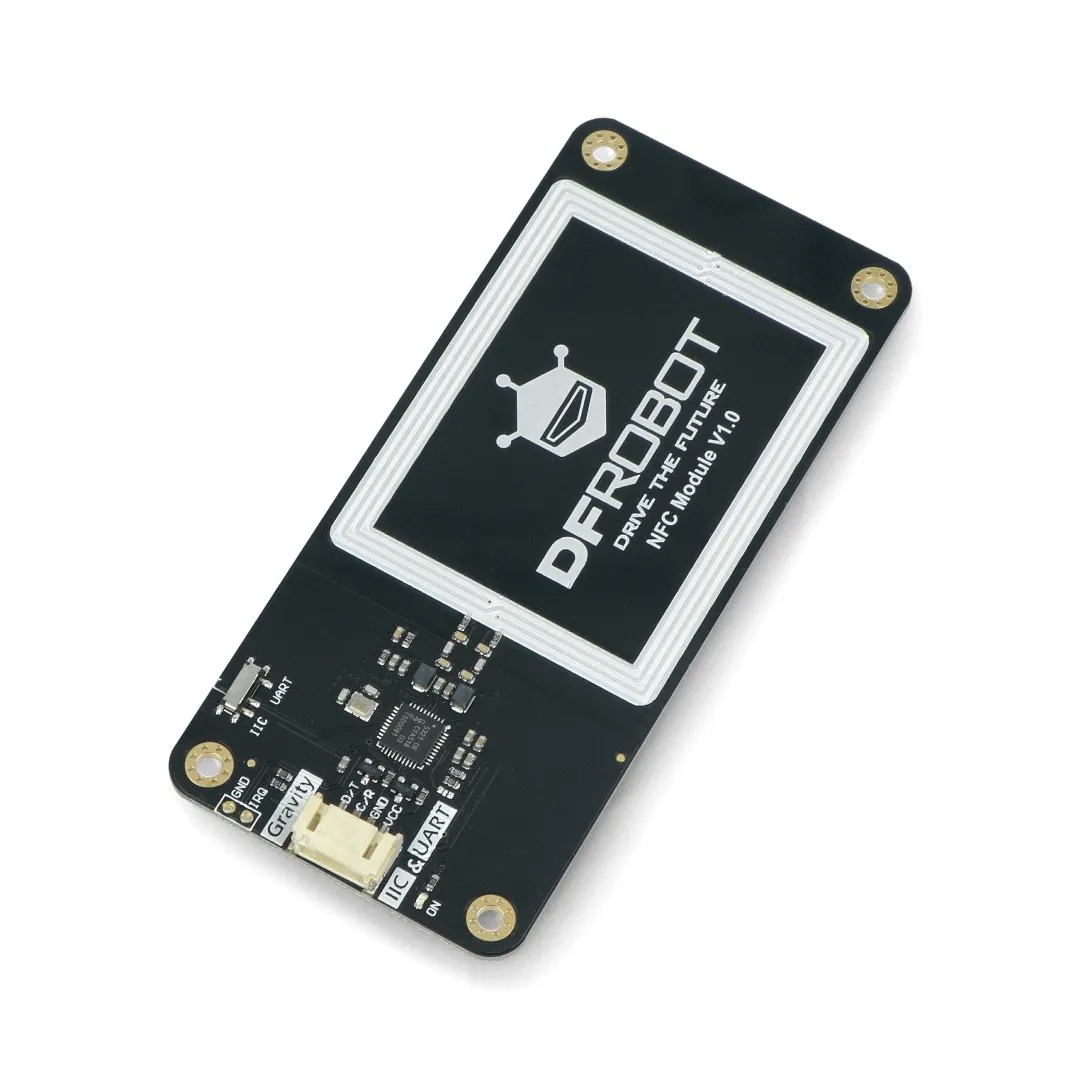

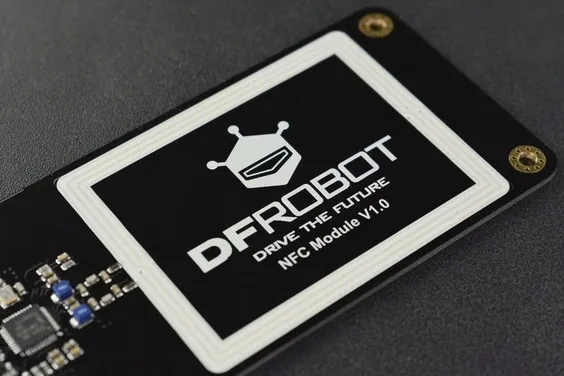

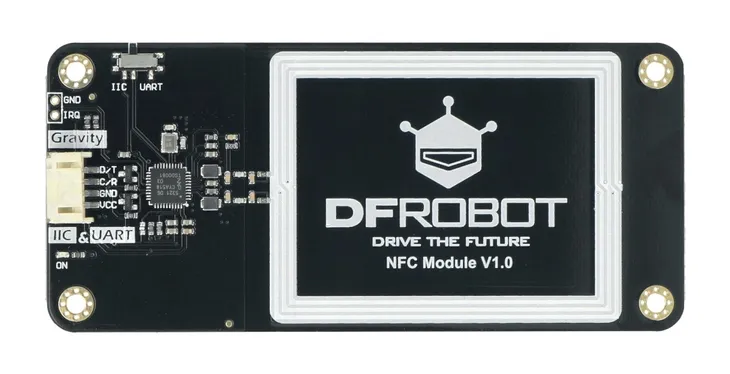

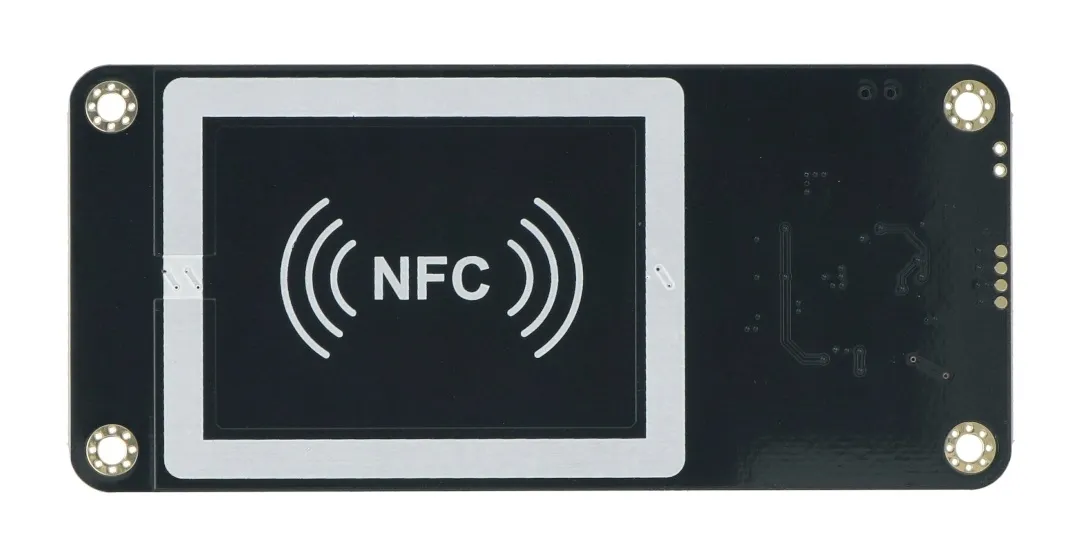

Moduł komunikacyjny serii Gravity z tagiem NFC wyprodukowany przez firmę DFRobot.  powszechnie używane na rynku serie MIFARE Classic i NTAG. Wykorzystuje dwie magistrale: interfejs I2C i UART, które są wybieralne za pomocą przełącznika wbudowanego w płytkę. Jest kompatybilny z mikrokontrolerami zasilanymi napięciem 3,3 V / 5 V, do których należą Arduino, micro:bit, FireBeetle ESP32 czy FireBeetle ESP8266.

Indeks: DFR-19024

Specyfikacja techniczna czujnika komunikacyjnego

• Układ: NXP PN532
• Napięcie wejściowe (VCC): od 3,3 V do 5,5 V
• Interfejs komunikacyjny: Gravity I2C i UART
• Prędkość transmisji UART: 115200 bps
• Adres interfejsu komunikacyjnego: 0x48
• Częstotliwość komunikacji: 13,56 MHz
• Maksymalna odległość komunikacji: ≥10 mm
• Obsługiwane protokoły:
• tryb czytnika / zapisu: ISO / IEC 14443A, ISO / IEC 14443B, MIFARE, FeliCa
• tryb emulacji karty: ISO 14443A / MIFARE Classic 1K lub 4K, FeliCa
• sieć równorzędna: ISO / IEC18092, ECM340

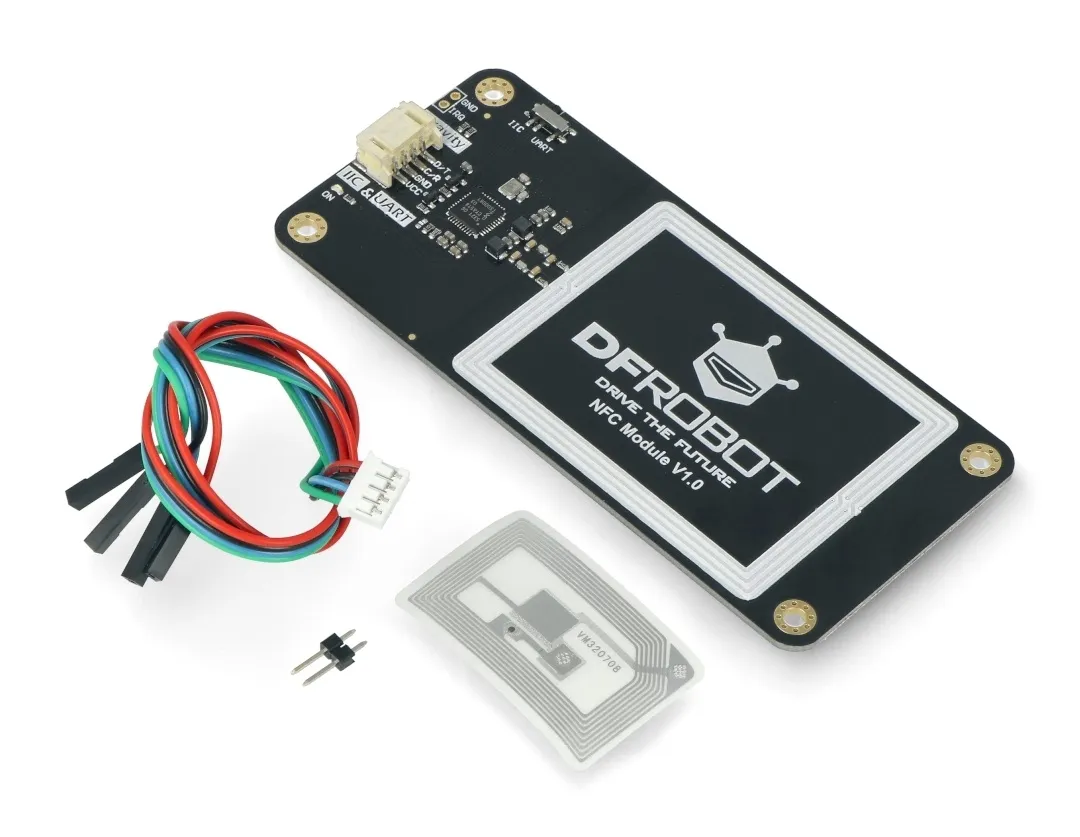

Zawartość zestawu

• Gravity - moduł komunikacyjny UART i I2C NFC
• Przewód połączeniowy ze standardem Gravity 4-pinowy I2C / UART
• Złącze goldpin raster 2,54 mm
• Naklejka z tagiem NFC
