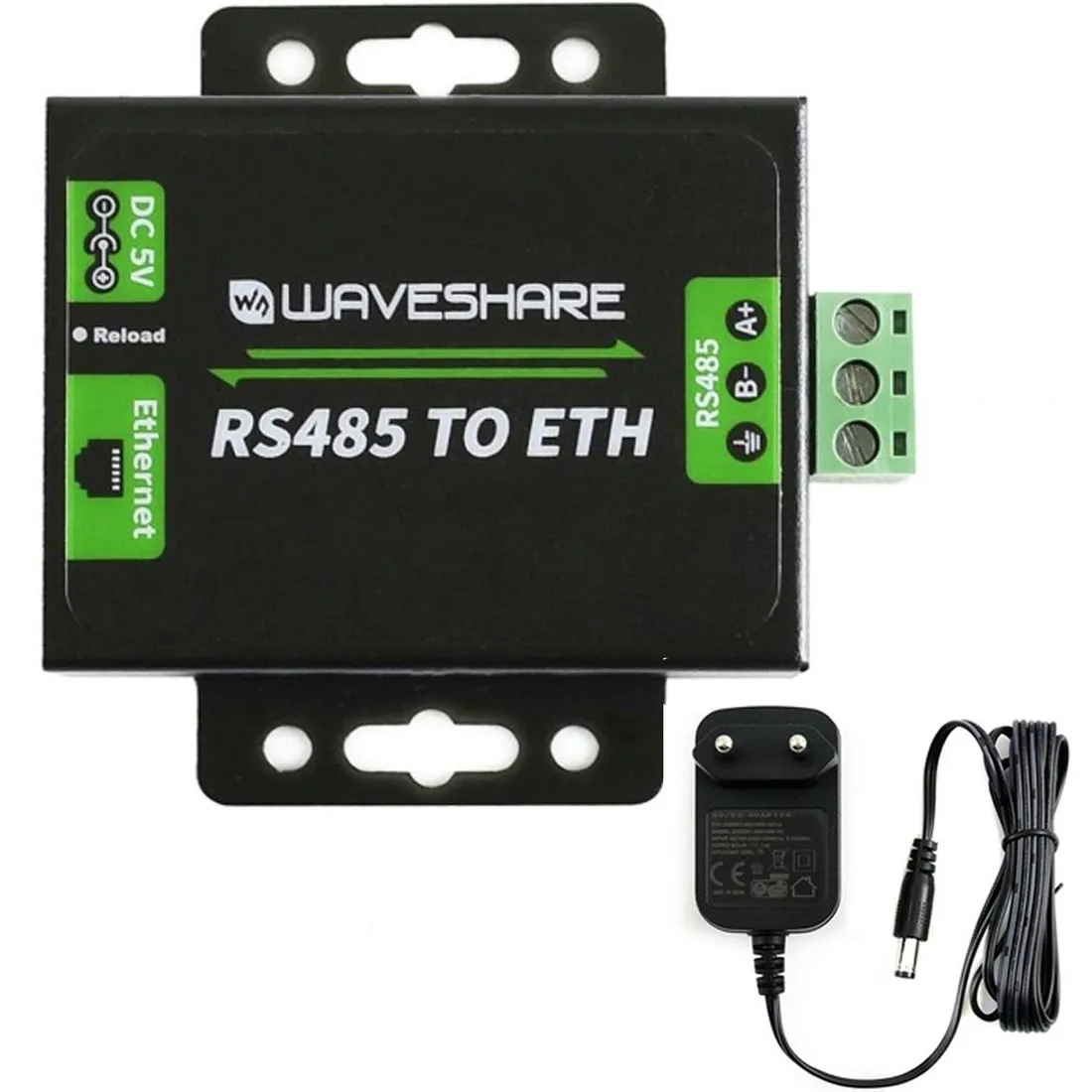

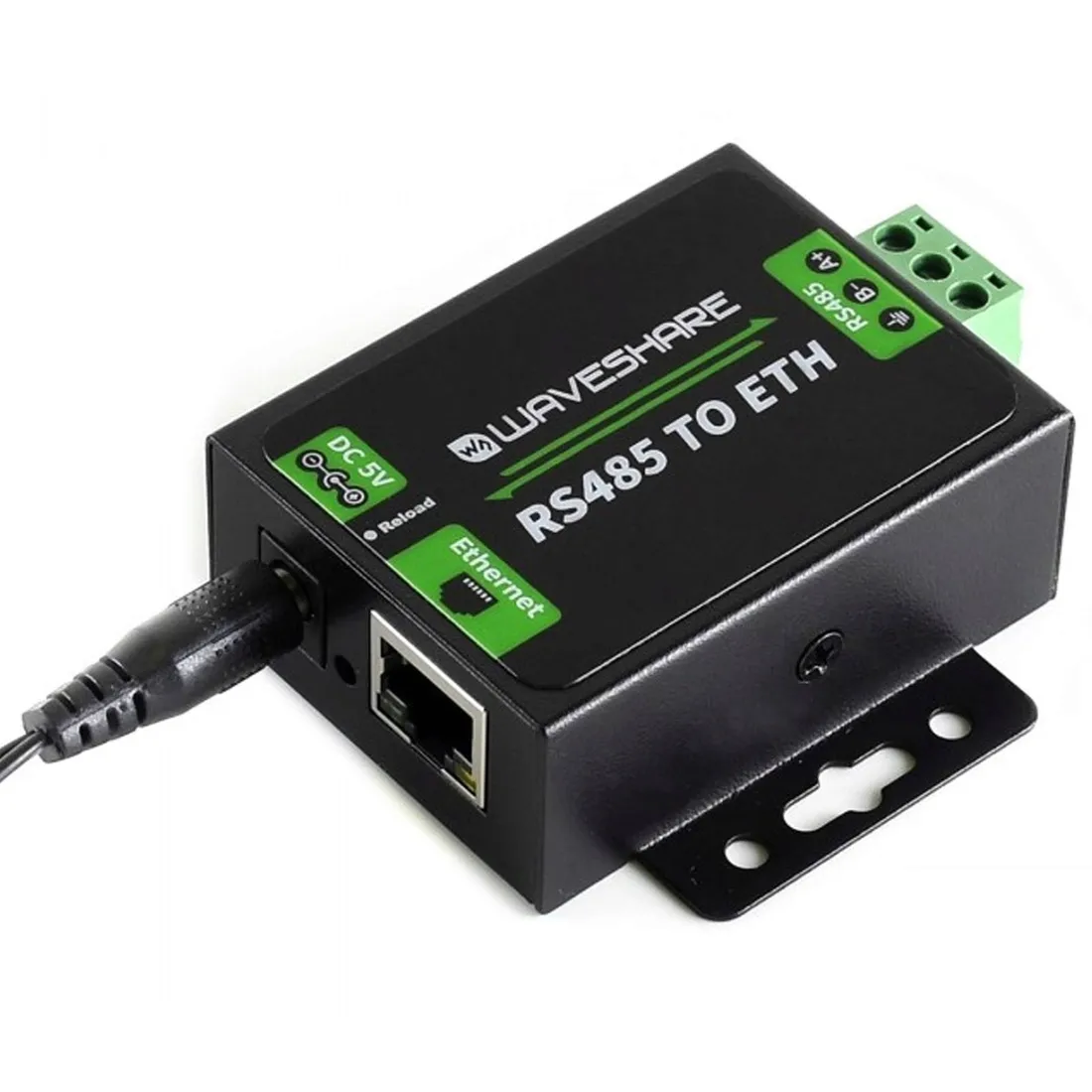

Konwerter RS485-Ethernet Waveshare RJ45 przemysłowy izolowany + zasilacz

Waveshare RS485 - ETH  to niezawodny konwerter przemysłowy, który umożliwia bezpośrednią konwersję sygnału RS485 do sieci Ethernet (RJ45). Bazuje na 32-bitowym procesorze ARM Cortex-M0 i obsługuje wiele trybów pracy, w tym TCP Server, TCP Client, UDP oraz HTTPD Client (GET/POST). Dzięki temu idealnie nadaje się do integracji urządzeń Modbus RTU z nowoczesnymi systemami automatyki, SCADA, HMI czy IoT.

Konfiguracja odbywa się przez przeglądarkę internetową, komendy AT lub dedykowane oprogramowanie. Urządzenie wspiera DHCP, DNS, pakiety heartbeat i rejestracyjne oraz automatyczne ponowne połączenie (KeepAlive). Wbudowane bufory transmisji i izolacja 1.5 kV na porcie RJ45 zapewniają stabilność działania nawet w trudnych warunkach przemysłowych.

Zasilane jest napięciem 5–7 V DC (zasilacz 5 V EU w komplecie), a jego niewielkie rozmiary pozwalają na łatwą integrację w istniejących instalacjach.

✅ Najważniejsze cechy i zastosowania:

• Konwersja RS485 ↔ Ethernet (TCP, UDP, HTTPD Client)
• Procesor ARM Cortex-M0, niskie zużycie energii <1 W
• Obsługa heartbeat, pakietów rejestracyjnych, watchdog
• Aktualizacja firmware przez sieć
• Bufory: 6K TX / 4K RX (Ethernet), 800B RX (RS485)
• Izolacja portu Ethernet 1.5 kV, RS485 z ESD 2 kV
• W zestawie zasilacz EU 5 V
• Kompaktowe wymiary: 69 × 64 × 25 mm
• Doskonały do systemów SCADA, PLC, Modbus RTU, IoT

 Specyfikacja:

• Model: RS485 TO ETH (for EU)
• Procesor: 32-bit ARM Cortex-M0
• Konwersja: RS485 ↔ Ethernet
• Interfejs Ethernet: RJ45, 10/100 Mbps, Auto-MDI/MDIX, izolacja 1.5 kV
• Protokoły Ethernet: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
• Bufor Ethernet: 6 KB (TX), 4 KB (RX)
• Tryby pracy: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (GET/POST)
• Konfiguracja: Web UI, komendy AT, protokół sieciowy, port szeregowy
• Obsługa heartbeat i rejestracji: możliwość ustawienia własnych pakietów
• Obsługa RFC2217-like: dynamiczna konfiguracja parametrów portu szeregowego
• Obsługa DHCP i statycznego IP
• Obsługa DNS i serwera DNS
• Watchdog i timeout reboot: restart przy braku danych
• Aktualizacja firmware’u: przez sieć

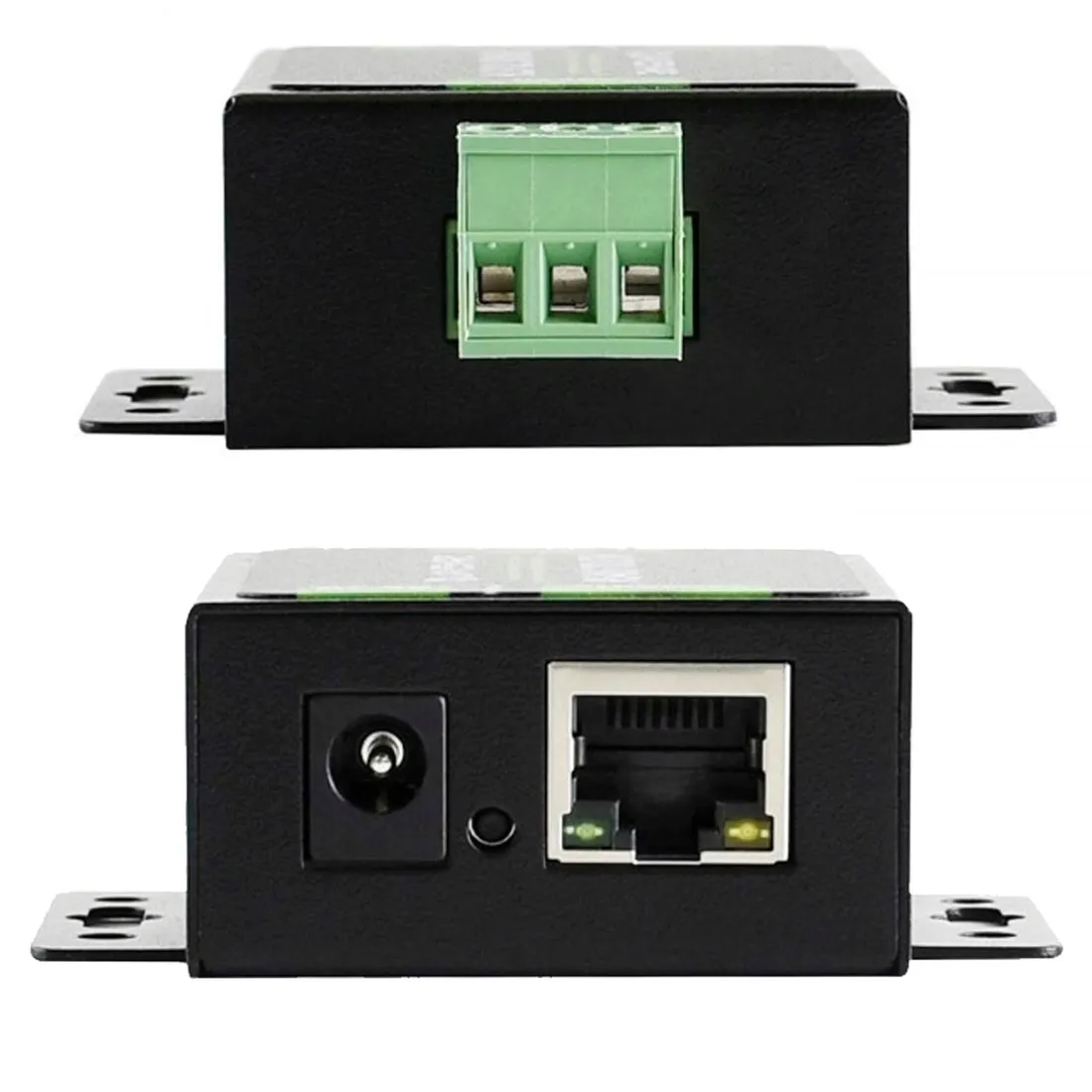

• Port RS485: śrubowe złącze A+/B-/GND
• Parametry RS485:
• Bity danych: 5, 6, 7, 8
• Bity stopu: 1, 2
• Kontrola parzystości: None, Odd, Even, Mark, Space
• Baudrate: 600 bps – 230,4 kbps
• Bufor odbiorczy: 800 bajtów
• Ochrona: ESD 2 kV, rezystory podciągające 2.2 kΩ
• Zasilanie: 5.0–7.0 V DC (zalecane 5 V), zasilacz EU 5 V w zestawie
• Pobór prądu: ok. 150 mA przy 5 V
• Zużycie energii: <1 W
• Ochrony: ESD, przeciwzwarciowa, przeciwprzepięciowa
• Diody LED: zasilanie, połączenie, TX/RX
• Montaż: brak możliwości montażu na szynie DIN
• Wymiary: 69 × 64 × 25 mm
