Konwerter M5Stack M126

Display Module 13.2 - do modułów deweloperskich M5Stack Core - M5Stack M126

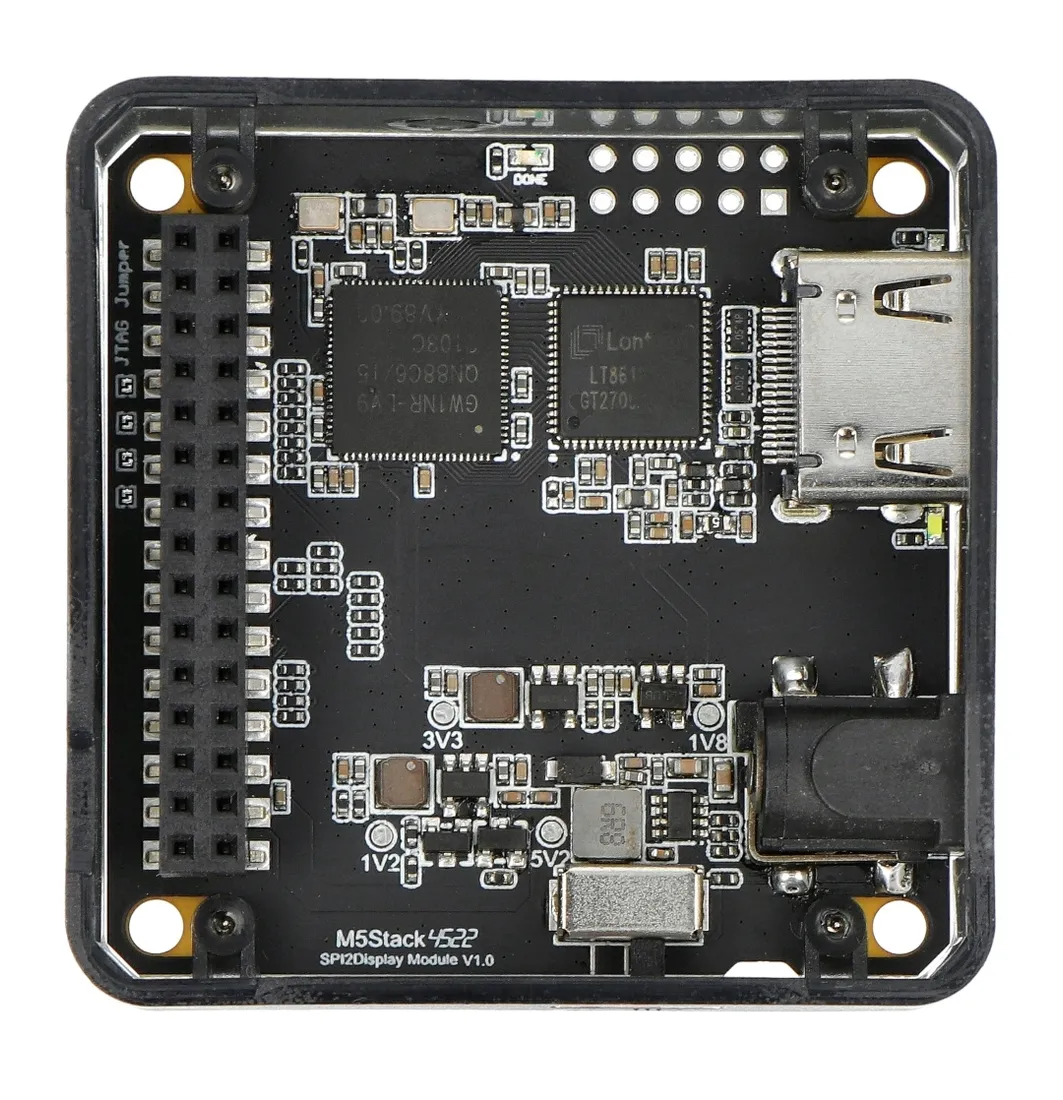

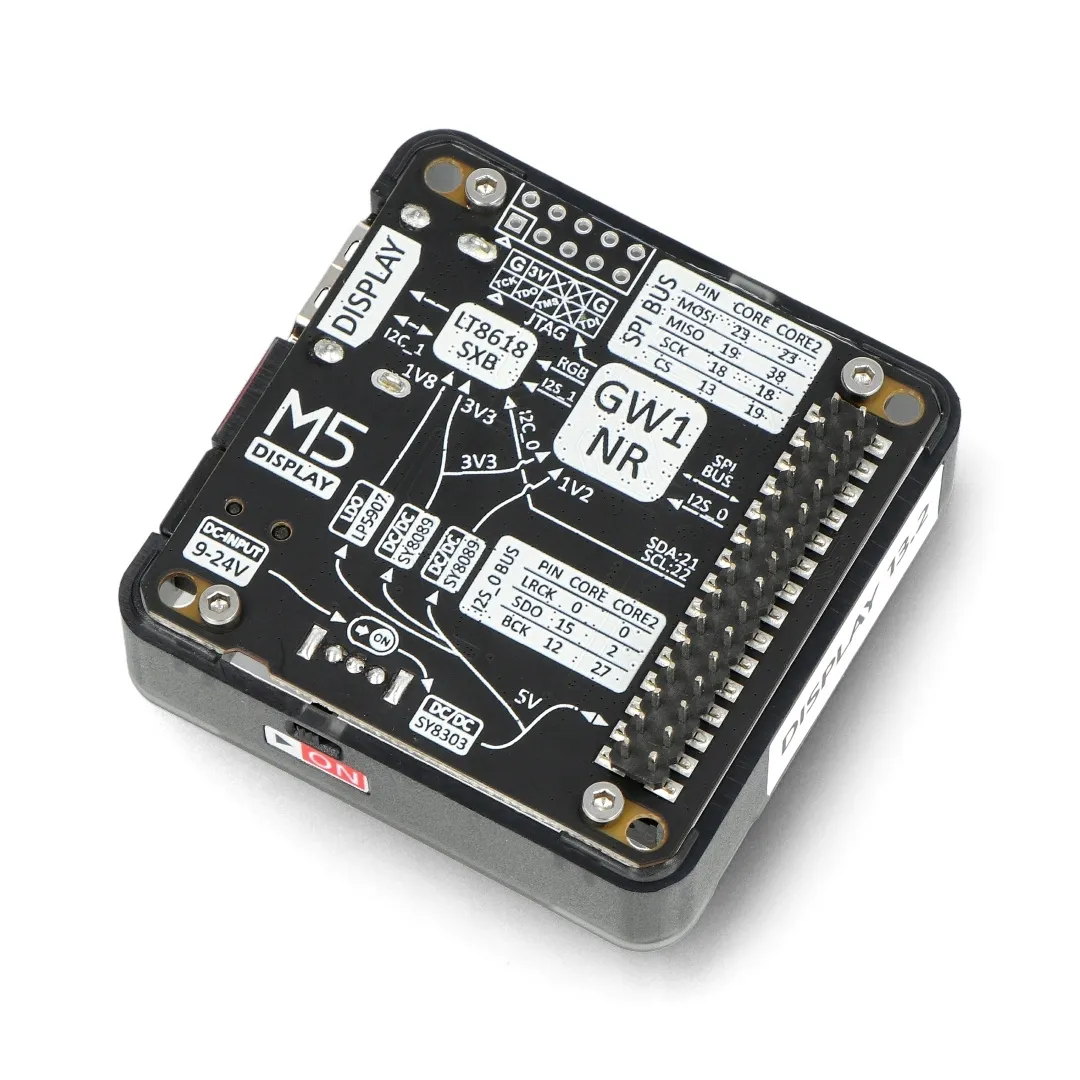

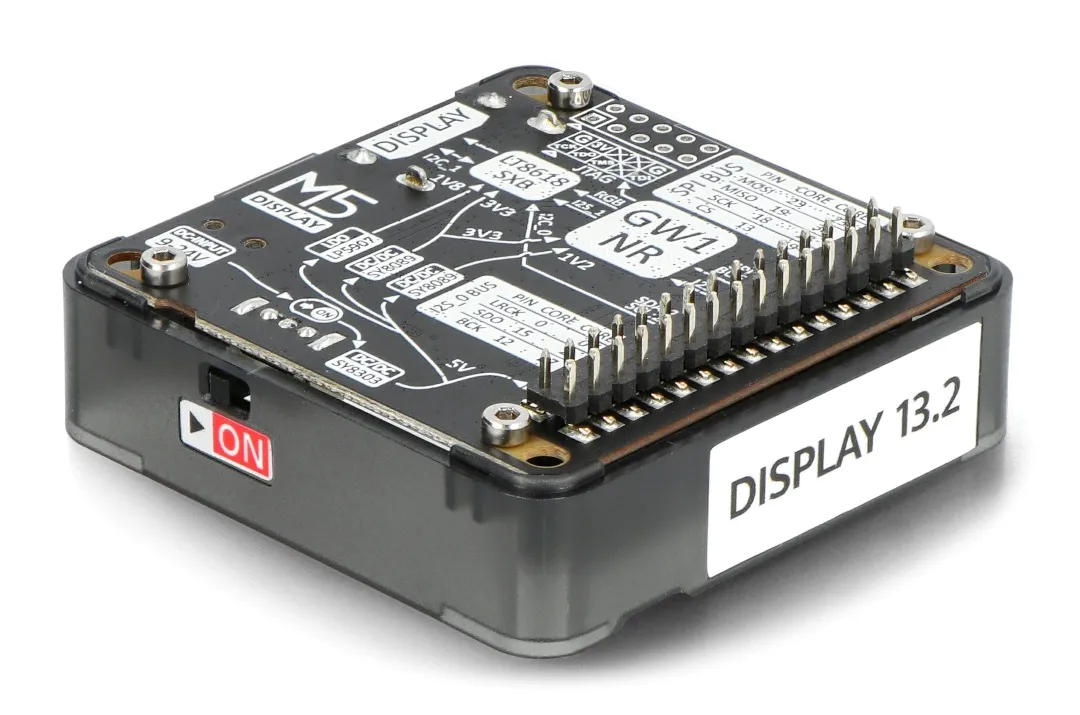

Display Module 13.2 to rozszerzenie wyprodukowane przez firmę M5Stack przeznaczone do modułów deweloperskich M5Stack Core i M5Stack Core2. Jest to moduł rozszerzający HD audio i wideo, który wykorzystuje układ FPGA serii GAOYUN GW1NR do wyprowadzenia sygnału wyświetlacza. Jest wyposażony w układ LT8618S do kondycjonowania sygnału wyjściowego, który obsługuje 24-bitowe wejście RGB oraz do 8 kanałów wejściowych audio. Posiada także wbudowane układy konwersji napięć, dzięki czemu może być zasilany napięciem w zakresie od 9 V do 24 V.

Indeks: MSS-22674

Specyfikacja techniczna modułu

• Układ akwizycji sygnału audio i wideo: GW1NR-LV9QN88C6-I5 FPGA
• Układ przetwarzania sygnału audio i wideo: LT8616SXB

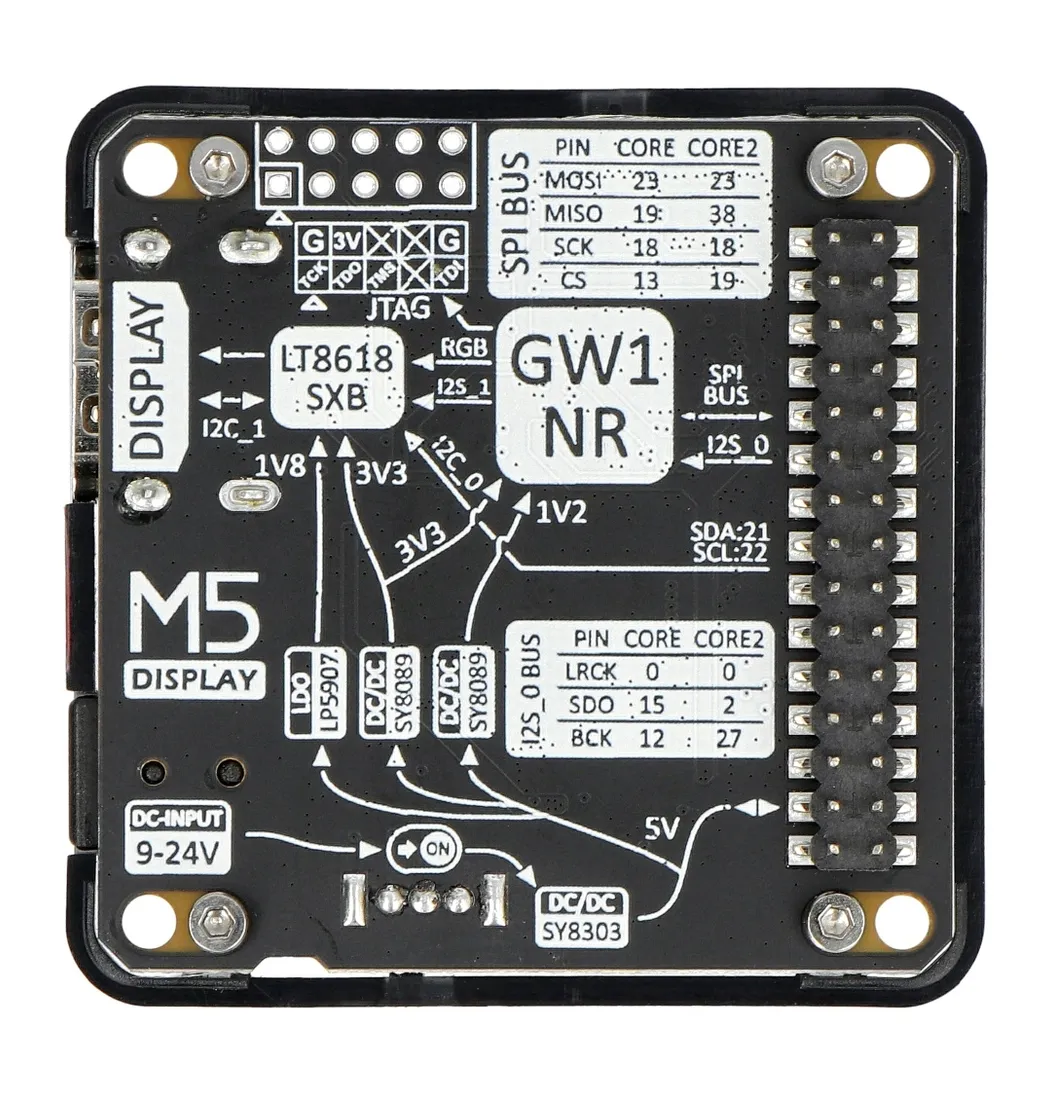

• Konwerter napięć:
• od 9 V do 24 V na 5 V DC DC: SY8303
• 5 V na 3,3 V i 1,2 V: SY8089
• LDO 5 V na 1,8 V: LP5907
• Rozdzielczość maksymalna: 1090 P (1920 x 1080 px)

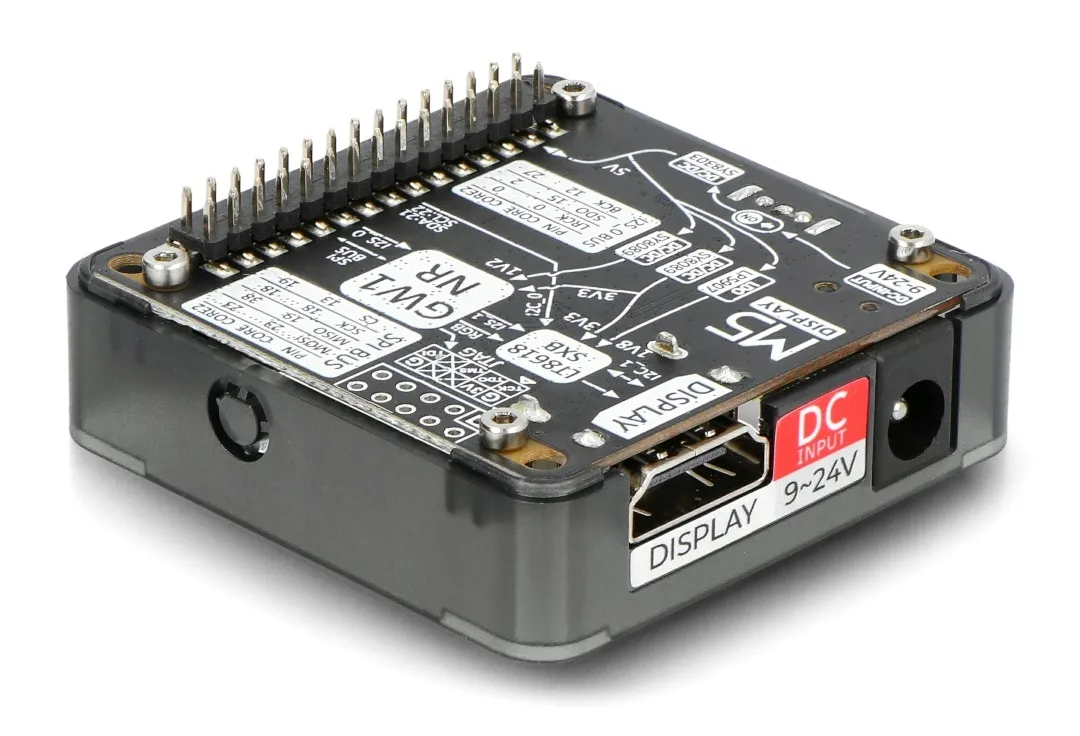

• Napięcie zasilania: od 9 V do 24 V
• Wymiary: 54 x 54 x 14,2 mm
• Masa: 21,6 g

Zawartość zestawu

• Display Module 13.2 - do modułów deweloperskich M5Stack Core - M5Stack M126 - 1 sztuka
