Konwerter M5Stack M133

4-kanałowy konwerter sygnału analogowego 4-20mA na I2C - M5Stack M133

M5Stack M133 to czterokanałowy konwerter sygnału analogowego 4-20 mA na sygnał I2C . Oparty został na układzie STM32G030F6 , który odpowiada za komunikację przez I2C z M5Stack oraz pełni funkcję zbierania danych pomiarowych z analogowych złącz wejściowych modułu. Wyposażony został również w układ izolacji zasilania oraz układ op-amp do pomiaru danych z analogowych czujników prądowych.

Indeks: MSS-23349

Opis produktu: 4-kanałowy konwerter sygnału analogowego 4-20 mA na I2C - M5Stack M133

M5Stack M133 to czterokanałowy konwerter sygnału analogowego 4-20 mA na sygnał I2C . Oparty został na układzie STM32G030F6 , który odpowiada za komunikację przez I2C z M5Stack oraz pełni funkcję zbierania danych pomiarowych z analogowych złącz wejściowych modułu. Wyposażony został również w układ izolacji zasilania oraz układ op-amp do pomiaru danych z analogowych czujników prądowych. Konwerter sprawdzi się w zastosowaniach przemysłowych, gdzie wykorzystywane są sygnały prądowe, m.in. w sterownikach silników, czy wszelkich czujnikach przemysłowych. Moduł jest kompatybilny z popularnymi platformami programistycznymi, takimi jak Arduino IDE oraz UIFlow , co ułatwia integrację z różnymi systemami.

Producent przygotował szczegółową dokumentację techniczną produktu, która pomaga w rozpoczęciu pracy z konwerterem.

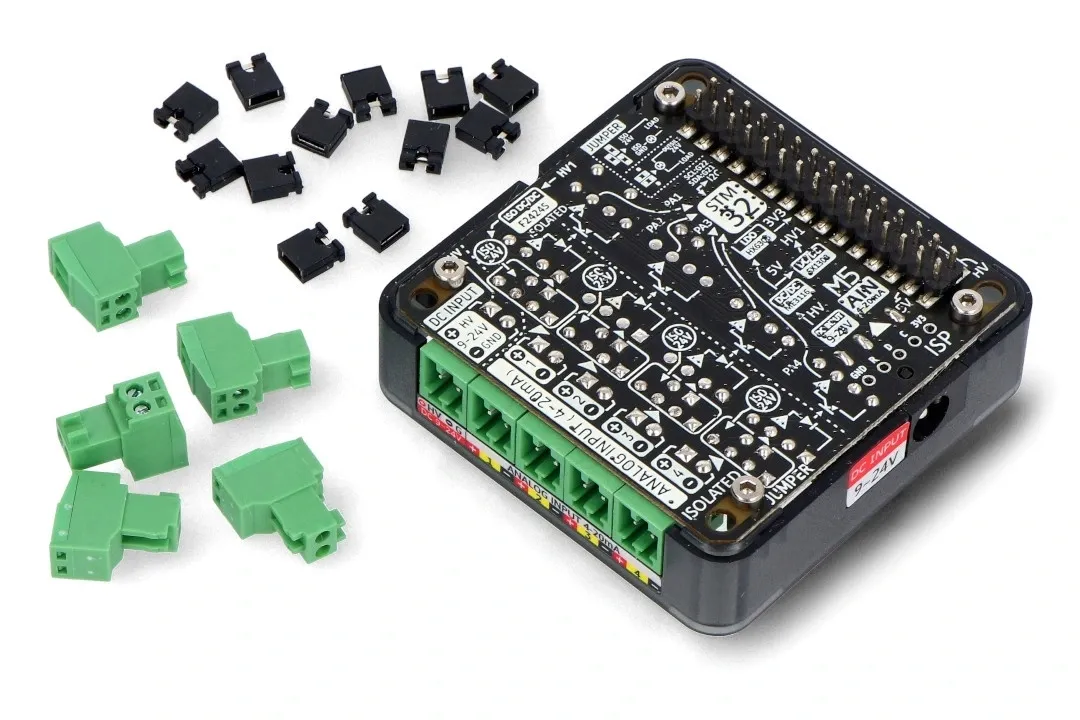

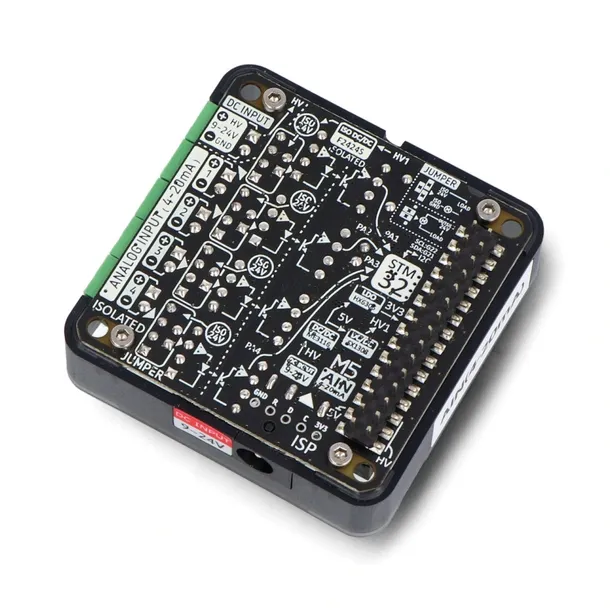

4-kanałowy konwerter sygnału analogowego 4-20 mA na I2C - M5Stack M133.

M5Stack M133 umożliwia przetworzenie sygnału prądowego na sygnał I2C.

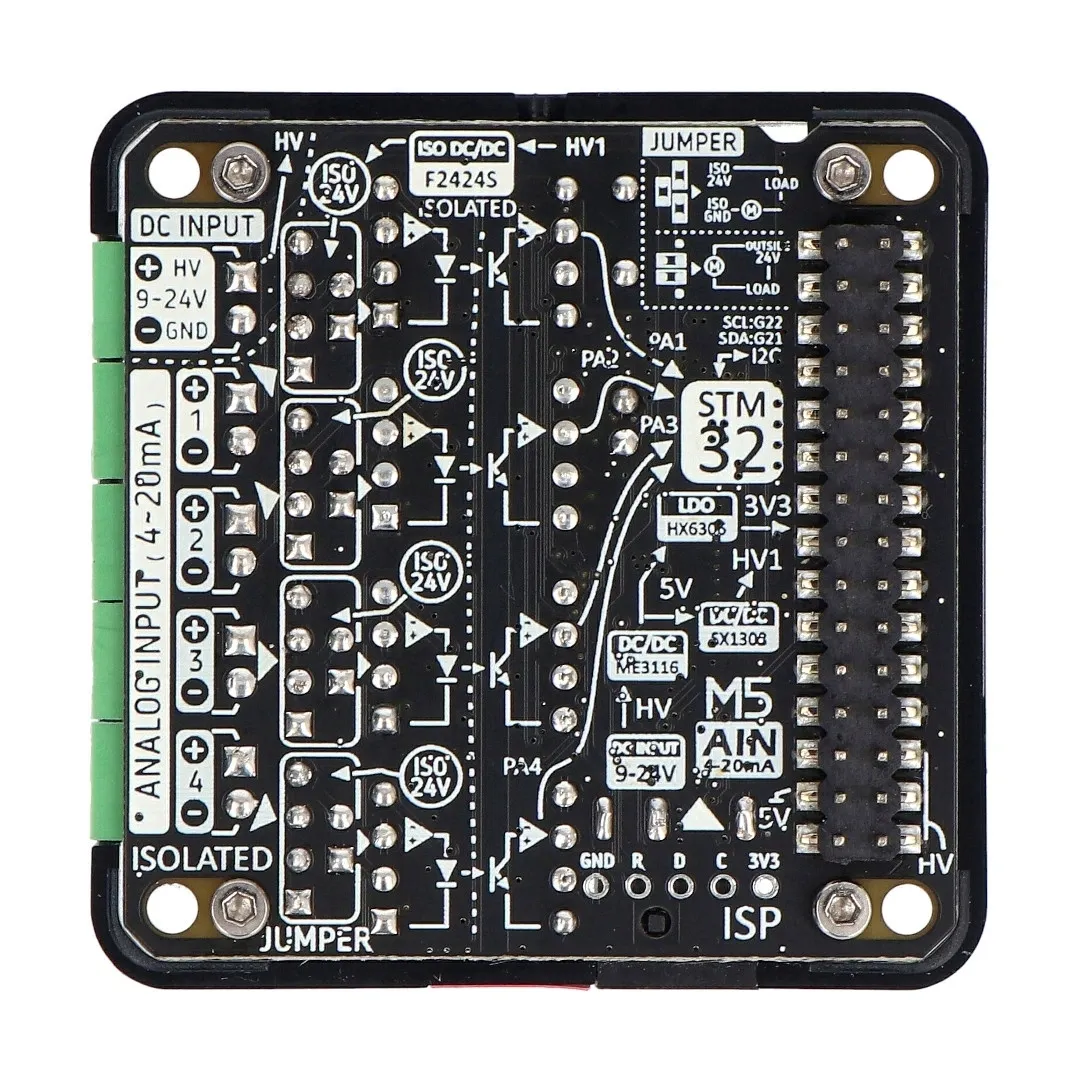

Cechy charakterystyczne konwertera

• Przetwarza analogowy sygnał prądowy w zakresie od 4 mA do 20 mA na cyfrowy sygnał I2C
• Komunikuje się z modułem głównym M5Stack za pomocą protokołu I2C
• Jest wyposażony w układ STM32G030F6, 64 KB pamięci Flash i 8 KB pamięci SRAM
• Posiada możliwość przełączania między zasilaniem wewnętrznym a zewnętrznym przy użyciu zworki
• Oferuje wsparcie dla czujników 2 i 4-przewodowych, z możliwością łatwego przełączania za pomocą zworek
• Posiada wbudowany układ izolacji galwanicznej dla bezpieczeństwa systemu
• Jest kompatybilny z platformami programowania takimi jak Arduino i UIFlow

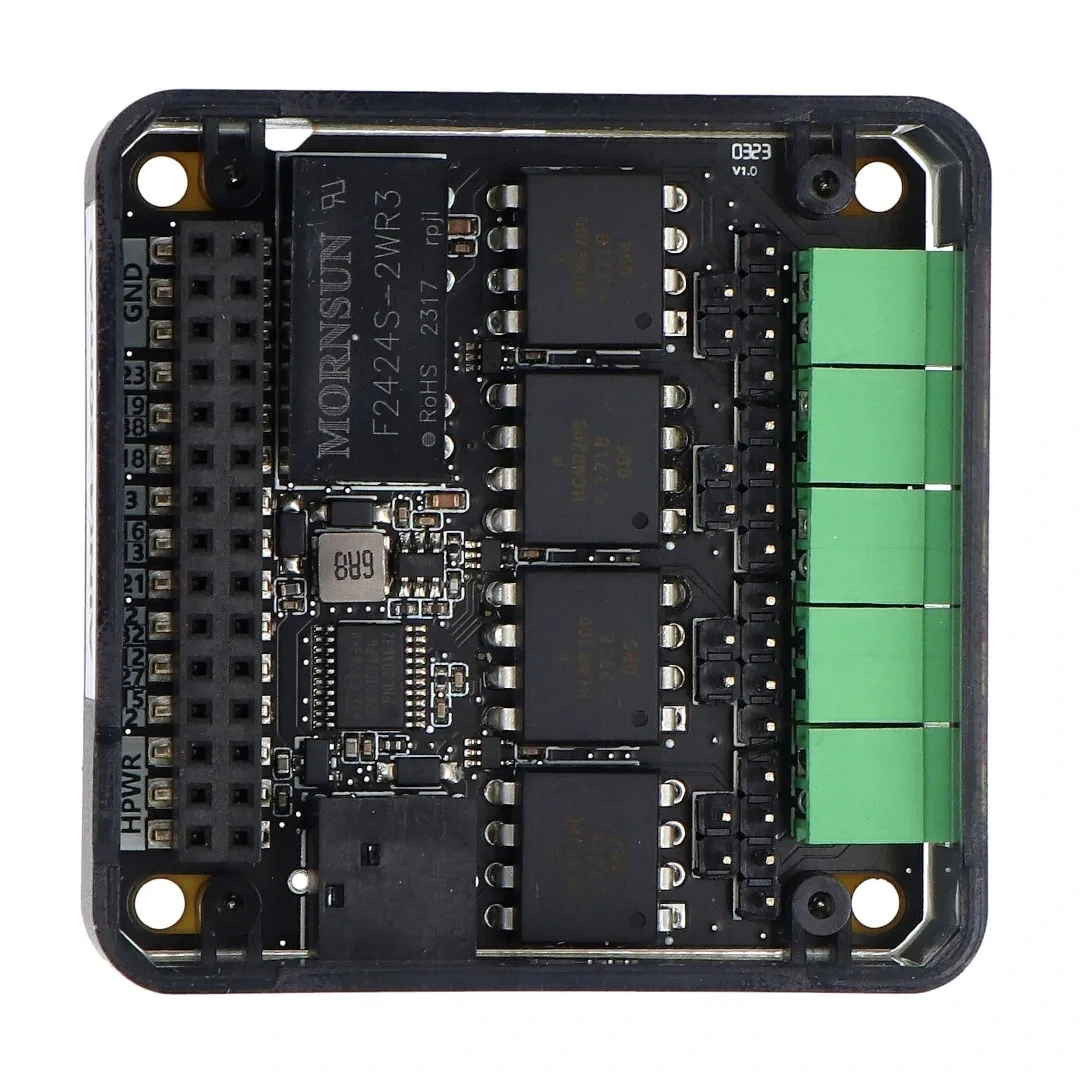

Cztery dostępne kanały sygnałowe

Moduł ten oferuje cztery niezależne kanały sygnałowe , co pozwala na jednoczesne monitorowanie wielu źródeł prądu lub różnych punktów w jednym systemie. Ta wielokanałowość jest istotna w zastosowaniach, gdzie konieczne jest jednoczesne śledzenie kilku parametrów prądowych.

Urządzenie zapewnia stabilną pracę w zakresie temperatury od 0°C do 40°C.

Produkt posiada w zestawie zworki i złącza terminalowe.

Zawartość zestawu

• 1x 4-kanałowy konwerter sygnału analogowego 4-20 mA na I2C - M5Stack M133
• 5x 2-pinowe złącze terminalowe 2,54 mm
• 12x zworka

Specyfikacja techniczna urządzenia

• Mikrokontroler: STM32G030F6
• Procesor: 32-bitowy Cortex-M0+
• Zasilanie: od 9 V do 24 V
• Liczba kanałów: 4
• Komunikacja: I2C
• Obsługiwany sygnał analogowy: prądowy od 4 mA do 20 mA
• Kompatybilność z czujnikami: 2 lub 4-przewodowe
• Izolacja galwaniczna: układ HCNR200
• Wzmacniacz operacyjny: SGM321YC5/TR
• Adres I2C: 0x55
• Zakres temperatury pracy: od 0°C do 40°C
• Programowanie: Arduino, UIFlow
• Wymiary: 54 x 54 x 13 mm
• Masa: 26,9 g
