Konwerter protokołów EtherCat Slave na Modbus TCP/RTU RS485 USR-PX520

Przemysłowy konwerter protokołów EtherCat Slave na Modbus TCP/RTU RS485 USR-PX520

Bramka protokółów przemysłowych

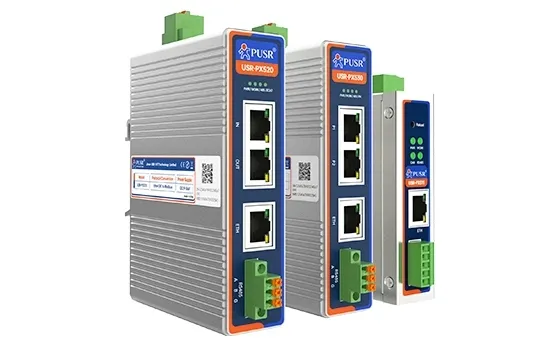

USR-PX520 to zaawansowany konwerter protokołów przemysłowych z serii USR-PX, specjalizujący się w konwersji protokołu EtherCAT Slave na protokoły Modbus RTU/TCP Master lub Slave. Urządzenie pozwala na szybką i wydajną integrację istniejących urządzeń Modbus (np. czujników, sterowników, mierników) z szybkimi sieciami sterowania EtherCAT. Gwarantuje ultraszybki czas odpowiedzi, mierzony w milisekundach, co jest kluczowe dla systemów automatyki o wysokiej dynamice.

Wielofunkcyjny interfejs i odporność przemysłowa

Konwerter USR-PX520 wyposażony jest w dwa porty EtherCAT (IN/OUT) z wbudowaną funkcją przełącznika, jeden standardowy port Ethernet RJ45 oraz interfejs szeregowy RS485 (terminal blokowy). Urządzenie charakteryzuje się wzmocnioną odpornością przemysłową, w tym izolacją dla interfejsów szeregowych i Ethernet oraz ochroną EMC Level 3 i izolacją galwaniczną. Obudowa z aluminium oraz szeroki zakres temperatury pracy od -40°C do +85°C zapewniają niezawodność w najtrudniejszych środowiskach.

Łatwa konfiguracja i zasilanie

Konfiguracja urządzenia jest intuicyjna i odbywa się za pomocą dedykowanego oprogramowania na PC. Wbudowany przycisk Reload umożliwia szybkie przywrócenie ustawień fabrycznych. Urządzenie zasilane jest szerokim zakresem napięcia DC 9-36V za pomocą bezpiecznego, wtykowego złącza śrubowego (terminal block) z zabezpieczeniem przed odwrotną polaryzacją. USR-PX520 jest idealnym narzędziem do zbierania i przetwarzania danych na krawędzi sieci (Edge Data Collection) dla maksymalnie 2000 punktów danych Modbus.

Kluczowe cechy techniczne

• konwersja protokołów: EtherCAT Slave na Modbus RTU/TCP Master/Slave. Obsługa do 2000 punktów danych
• interfejsy komunikacyjne: 2x EtherCAT ports (IN/OUT), 1x Ethernet RJ45 (10/100 Mbps), 1x RS485
• zasilanie i obudowa: szeroki zakres DC 9-36V. Obudowa z aluminium, montaż na szynę DIN. Wymiary: 137.3 x 30 x 109.3 mm (z terminalami/szyną)
• odporność przemysłowa: temperatura pracy -40°C ~ +85°C. Ochrona EMC (ESD: 6kV/8kV, Surge: 2kV) oraz izolacja galwaniczna dla portów
• diagnostyka: diody statusu (PWR, WORK, 485, ECAT), przycisk Reload, interfejs Type-C do debugowania

Interfejsy komunikacyjne

• Dwa porty EtherCAT (IN/OUT) o prędkości 10/100 Mbps, działające jak wewnętrzny switch

• Port Ethernet RJ45 10/100 Mbps z funkcją Auto MDI/MDIX

• Interfejs RS485 na złączu Terminal Block 3.81 × 3P, obsługa transmisji 600–230 400 bps

• Protokoły: EtherCAT Slave oraz Modbus RTU/TCP w trybach Master i Slave

Zasilanie i parametry fizyczne

• Zasilanie wejściowe DC 9–36 V (zalecane 12 V / 1 A)

• Pobór prądu: ok. 158 mA przy 12 V w trybie bez obciążenia oraz ok. 162 mA przy pełnym obciążeniu

• Wymiary z uchwytem DIN: 137.3 × 30 × 109.3 mm

• Montaż na szynie DIN, obudowa aluminiowa

• Zakres temperatury pracy: –40°C do +85°C

• Zakres temperatury przechowywania: –40°C do +105°C

• Wilgotność: 5%–95% bez kondensacji

Ochrona i diagnostyka

• Ochrona ESD zgodna z IEC 61000-4-2: 6 kV kontakt, 8 kV powietrze

• Ochrona przeciwprzepięciowa: 2 kV Common Mode, 1 kV Differential Mode

• Izolacja galwaniczna dla portów szeregowych, Ethernet oraz zasilania

• Diody LED: PWR, WORK, 485, ECAT

Zestaw zawiera:

• 1 x Konwerter Protokołów USR-PX520
• 1 x Terminal Block (do zasilania i RS485)
