I2C CAN-BUS Module - konwerter I2C-CAN

I2C CAN-BUS Module - konwerter I2C-CAN z układem MCP2551 i MCP2515

Opis

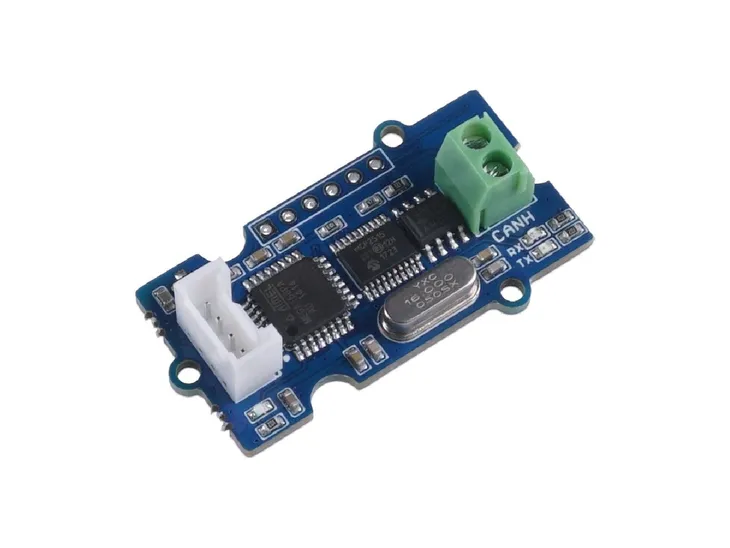

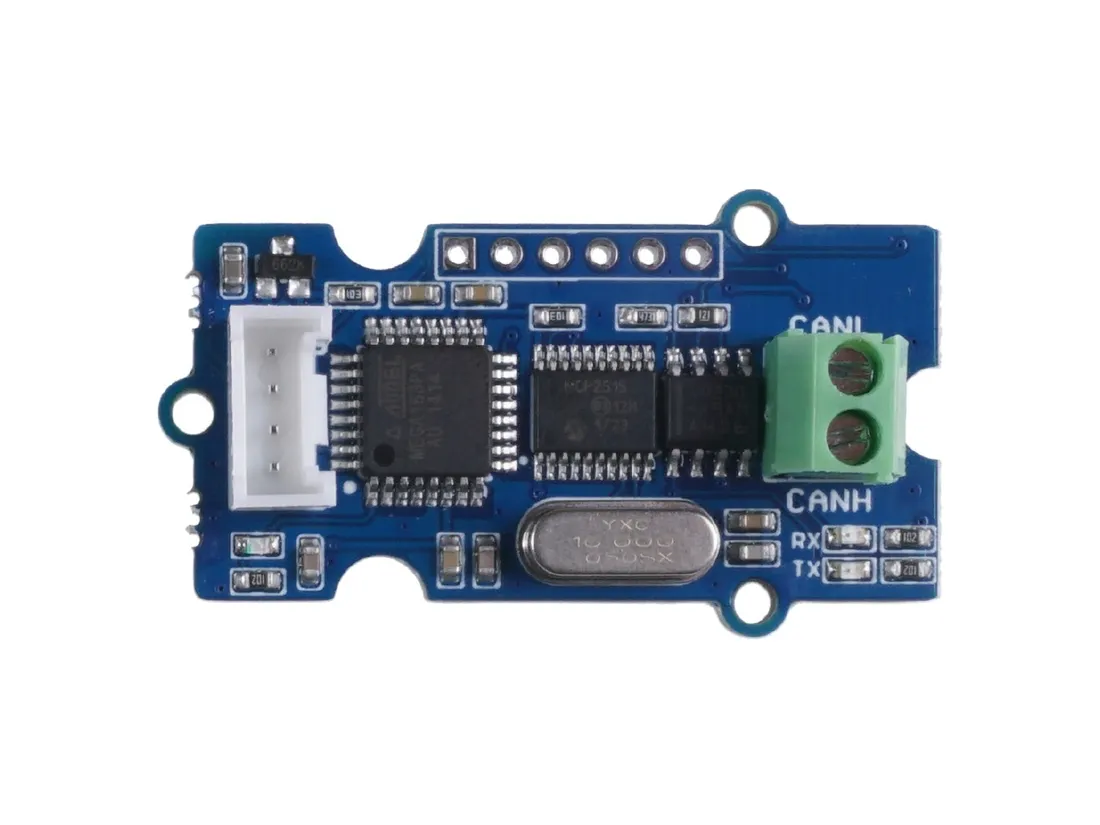

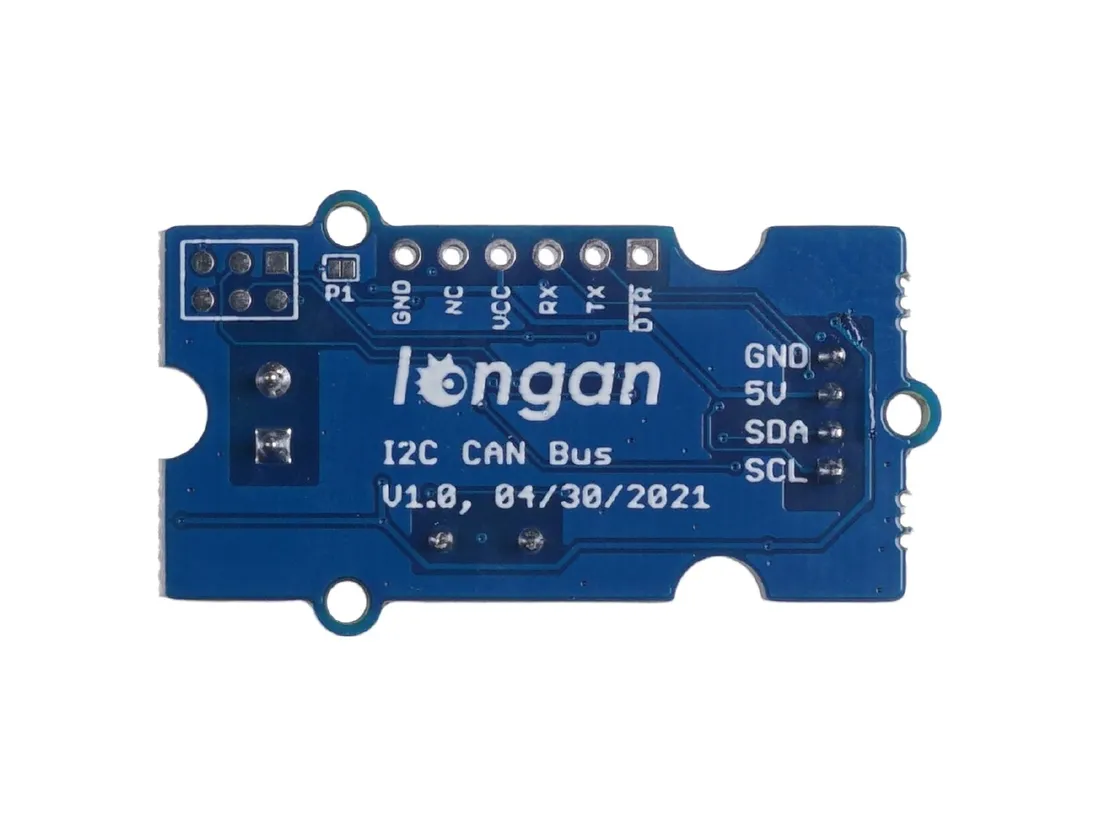

Konwerter I2C-CAN z układami MCP2551 oraz MCP2515 i mikrokontrolerem ATmega168PA. Moduł wykorzystuje do komunikacji magistralę I2C, która może pracować z maksymalną częstotliwością do 400 kHz. Układ MCP2551 to szybkie urządzenie nadawczo-odbiorcze CAN, odporne na uszkodzenia, które służy jako interfejs między kontrolerem protokołu CAN a fizyczną magistralą. Zapewnia różnicową transmisję i odbiór dla kontrolera protokołu CAN i jest w pełni kompatybilny ze standardem ISO-11898. MCP2515 to samodzielny kontroler CAN drugiej generacji. Oferuje dużą przepustowość, filtrowanie bajtów danych i obsługę protokołów wyzwalanych czasowo. Szybkość komunikacji magistrali CAN może osiągać do 1 Mb/s. Ponadto na płytce znajduje się mikrokontroler Atmega168PA, który można zaprogramować i zmodyfikować oprogramowanie układowe lub bezpośrednio napisać własna aplikację. Moduł wykorzystuje złącze Grove. Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• Moduł do komunikacji CAN
• Szybkość transmisji do 1Mb/s
• Wskaźnik LED TX i RX dla magistrali CAN
• 4-pinowe złącze Grove
• Napięcie robocze 3,3/5 V
• Łatwa w użyciu biblioteka Arduino
• Wymiary: 20 x 40 mm

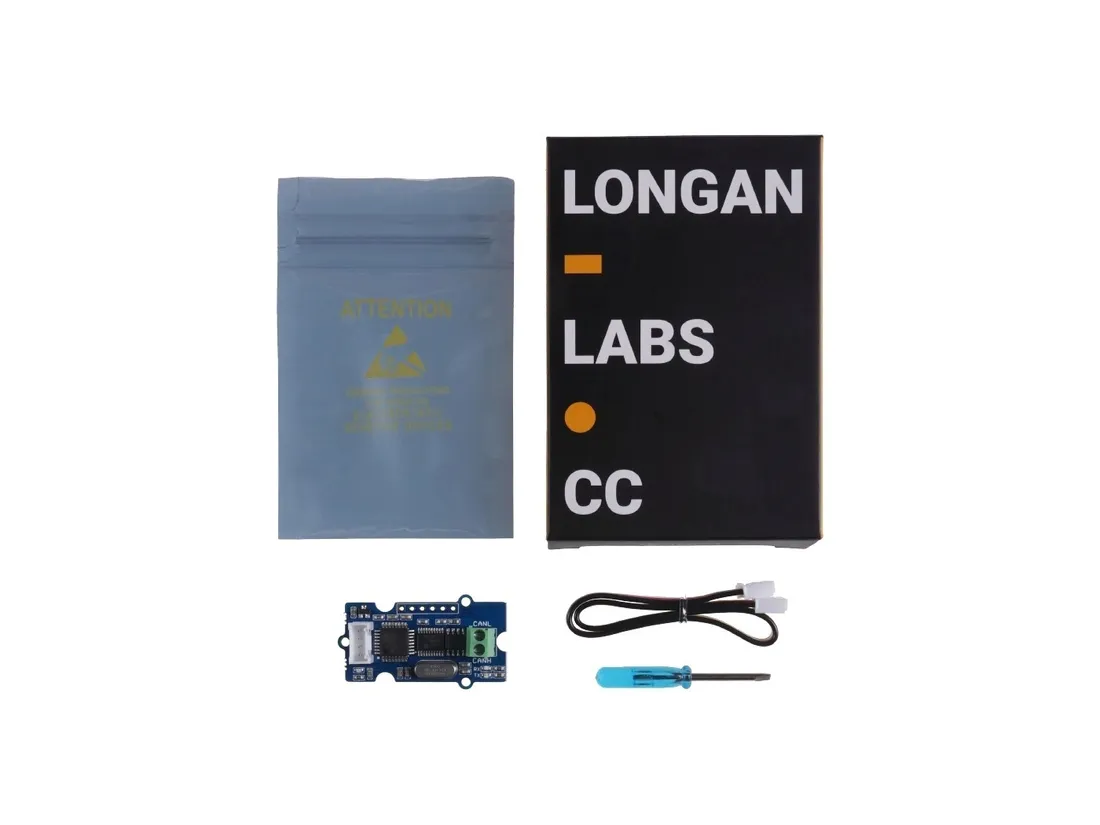

W zestawie

• Moduł I2C CAN Bus
• Przewód HY2.0 4-Pin
• Śrubokręt
