Konwerter UART TTL – RS485 MAX485 do Arduino

Ten moduł służy do zamiany sygnału UART TTL 5 V na RS485. W praktyce pozwala połączyć mikrokontroler, Arduino lub inny układ z magistralą RS485, która dobrze sprawdza się przy komunikacji przewodowej między urządzeniami 🔧

To dobry wybór, jeśli budujesz sterownik, system automatyki, prostą sieć urządzeń lub chcesz podłączyć układ oparty o UART do transmisji różnicowej RS485.

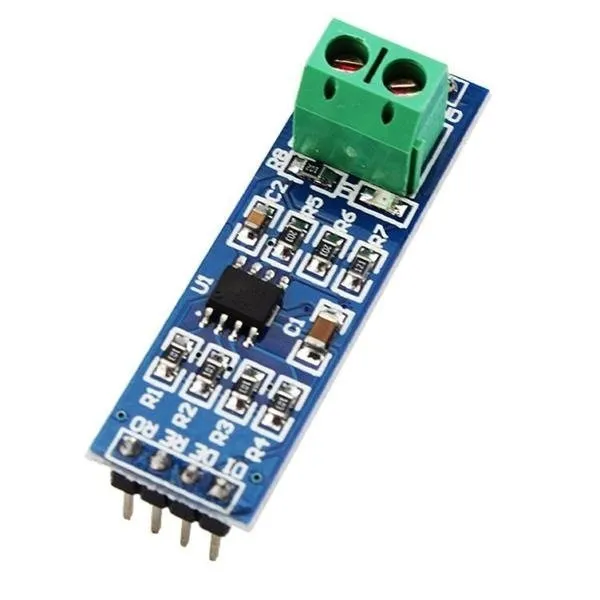

Moduł z układem MAX485 i wyjściem RS485 na złączu śrubowym ARK.

Do czego przyda się w praktyce? 💡

• do komunikacji Arduino z urządzeniami RS485,
• do budowy prostych sieci czujników i sterowników,
• do projektów automatyki domowej i warsztatowej 🏠
• do integracji mikrokontrolera z modułami przemysłowymi,
• do testów, nauki i diagnostyki magistrali RS485.

RS485 jest często wybierany tam, gdzie zwykły UART przestaje być wygodny. Pozwala prowadzić komunikację po dwuprzewodowej magistrali i jest powszechnie stosowany w sterownikach, licznikach, modułach I/O oraz urządzeniach automatyki.

Najważniejsze cechy ✅

• układ MAX485,
• zasilanie modułu: 5 V,
• interfejs UART TTL: 5 V,
• dioda LED sygnalizująca zasilanie,
• linia RS485 wyprowadzona na złącze ARK oraz goldpiny,
• kompatybilność z systemami Arduino,
• kompaktowy rozmiar: 44 x 14 mm.

Jak działa taki konwerter? ⚙️

Po jednej stronie moduł odbiera klasyczny sygnał szeregowy UART z mikrokontrolera, a po drugiej zamienia go na sygnał RS485. Dzięki temu możesz połączyć urządzenie TTL 5 V z magistralą używaną w instalacjach i systemach komunikacyjnych.

Układ MAX485 pracuje jako transceiver, czyli obsługuje zarówno nadawanie, jak i odbiór danych. Na płytce wyprowadzone są piny sterujące kierunkiem transmisji, co jest typowe dla tego typu modułów.

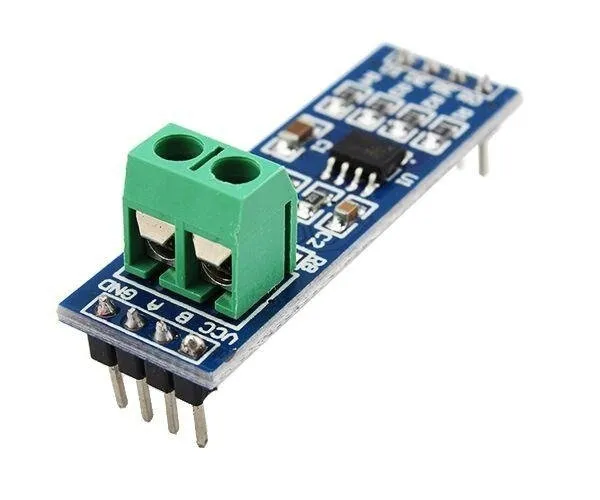

Wyprowadzenia UART i piny sterujące ułatwiają podłączenie do Arduino lub innego mikrokontrolera.

Kompatybilność i na co uważać 🚨

To ważna informacja przed zakupem: moduł pracuje z logiką UART 5 V i wymaga zasilania 5 V.

• Pasuje do: Arduino UNO, Nano, Mega i innych płytek pracujących z UART 5 V.
• Wymaga ostrożności przy: układach 3,3 V, np. niektórych ESP, STM32 lub Raspberry Pi z konwerterem UART.
• Nie jest to konwerter USB: moduł nie podłącza się bezpośrednio do komputera jak adapter USB-RS485.

Jeśli używasz platformy 3,3 V, przed podłączeniem sprawdź zgodność poziomów logicznych. To pozwoli uniknąć problemów z komunikacją lub uszkodzenia wejść 🔌

Podłączenie w praktyce 🛠️

Moduł ma wyprowadzenia po stronie UART oraz linię RS485 na złączu śrubowym i goldpinach. Dzięki temu łatwo włączysz go do prototypu na płytce stykowej lub zamontujesz przewody w bardziej docelowej instalacji.

• podaj 5 V zasilania,
• podłącz linie UART zgodnie z projektem,
• po stronie RS485 użyj zacisków magistrali,
• ustaw poprawnie kierunek nadawania i odbioru, jeśli wymaga tego Twój program.

Przy RS485 bardzo ważne jest zachowanie poprawnego okablowania magistrali oraz spójnego oznaczenia linii między urządzeniami.

Typowe zastosowania

• sterowniki i moduły DIY do komunikacji przewodowej,
• połączenie Arduino z falownikami, licznikami lub modułami przemysłowymi,
• proste systemy telemetryczne,
• warsztatowe testery i interfejsy komunikacyjne 🔧
• rozszerzenie mikrokontrolera o komunikację RS485.

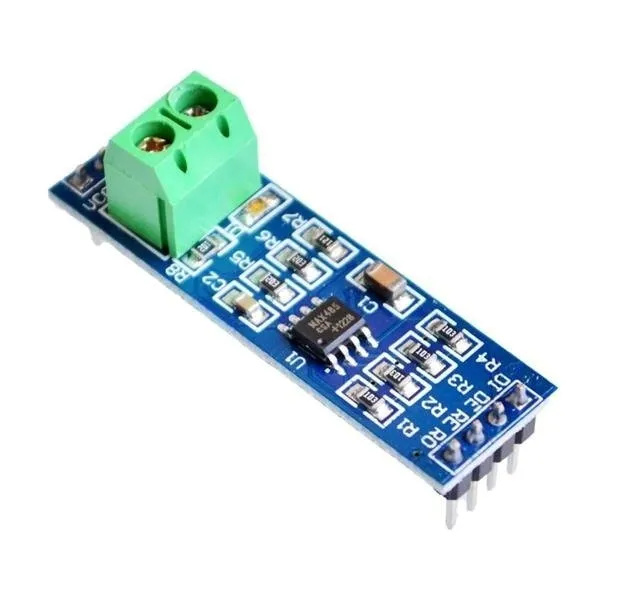

Kompaktowy format ułatwia montaż w prototypach, sterownikach i obudowach.

Na co zwrócić uwagę przed zakupem? ❓

• czy Twoje urządzenie pracuje z UART 5 V,
• czy potrzebujesz TTL ↔ RS485, a nie np. USB ↔ RS485,
• czy projekt przewiduje sterowanie kierunkiem transmisji,
• czy masz odpowiednie okablowanie magistrali RS485.

Najczęstszy błąd to mylenie tego modułu z adapterem do portu USB lub zakładanie, że będzie bezpośrednio zgodny z każdą platformą 3,3 V.

Dane techniczne 📏

Układ

MAX485

Zasilanie

5 V

Napięcie interfejsu UART

5 V

Sygnalizacja zasilania

dioda LED

Wyprowadzenie RS485

złącze ARK oraz goldpiny

Wymiary

44 x 14 mm

Kompatybilność

Arduino

Schemat pomaga szybko sprawdzić rozmieszczenie sygnałów i sposób podłączenia.

FAQ

Czy ten moduł działa z Arduino?

Tak, jest kompatybilny z systemami Arduino i pracuje z UART 5 V.

Czy mogę podłączyć go bezpośrednio do komputera?

Nie bezpośrednio. To nie jest adapter USB-RS485, tylko konwerter UART TTL 5 V ↔ RS485.

Czy nadaje się do ESP lub układów 3,3 V?

Wymaga ostrożności. Moduł ma interfejs UART 5 V, więc przed podłączeniem trzeba sprawdzić zgodność poziomów logicznych.

Do czego służy złącze ARK?

Ułatwia wygodne i pewne podłączenie przewodów magistrali RS485, szczególnie w instalacjach testowych i docelowych.

Zawartość zestawu 📦

• Konwerter UART TTL – RS485 MAX485 – 1 szt.

Moduł konwertera z portu szeregowego UART do magistrali RS485. Linia RS485 wyprowadzona na złącze ARK oraz goldpiny. Moduł ten jest kompatybilny z systemami Arduino.
