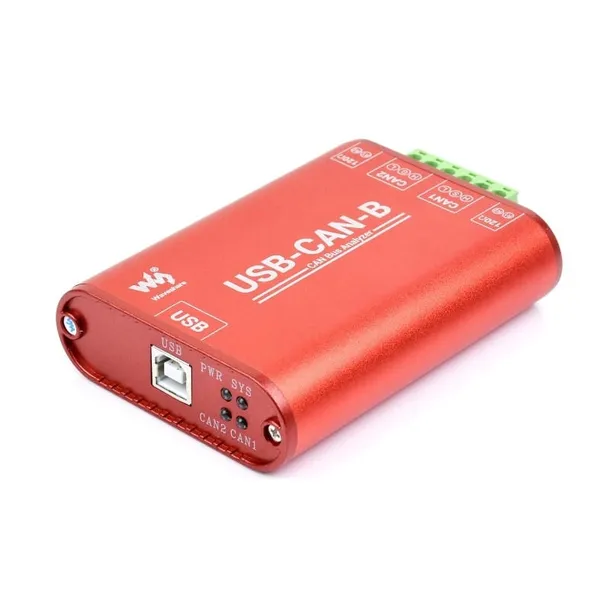

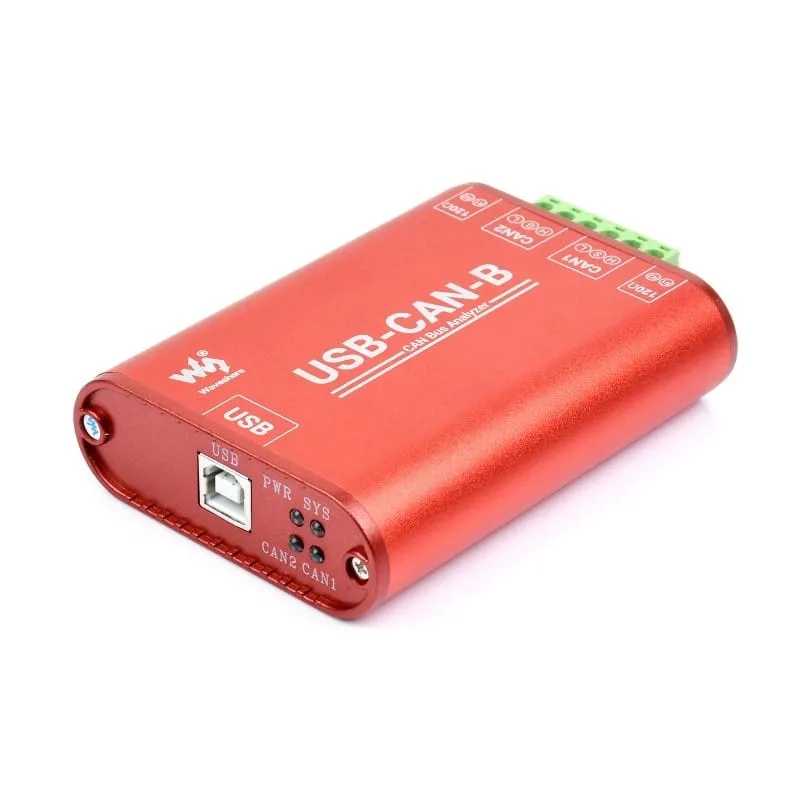

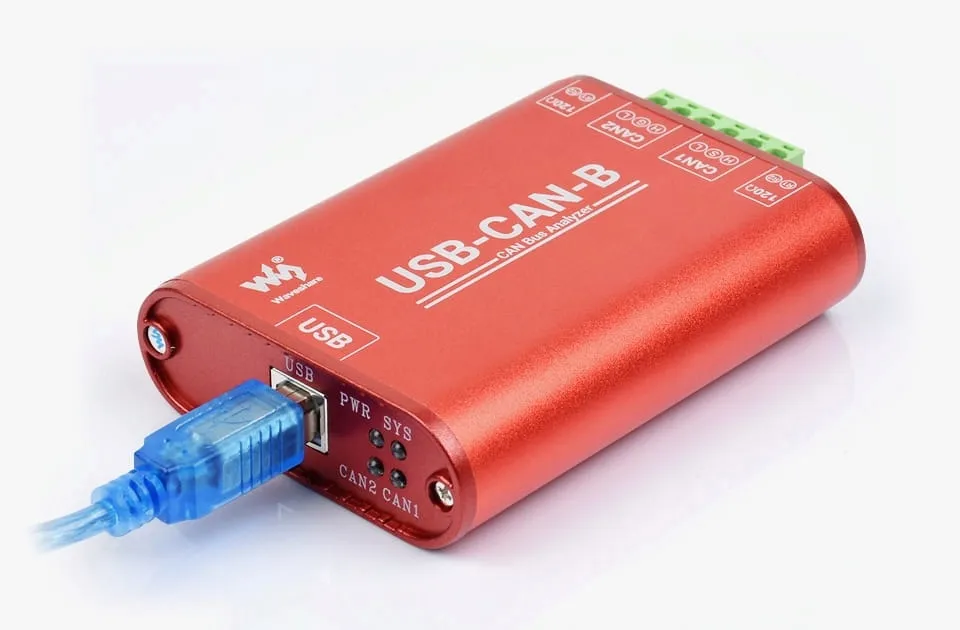

Konwerter WaveShare USB-CAN-B

Przemysłowy adapter USB do CAN, dwukanałowy z analizatorem

USB CAN adapter to przemysłowy wysokowydajny adapter USB do CAN, karta interfejsu komunikacyjnego CAN-bus i analizator danych protokołu CAN w jednym urządzeniu! Adapter został wyposażony w izolację elektryczną chroniącą obwody. Może być podłączony do komputera PC lub hosta sterowania przemysłowego przez port USB w celu realizacji sterowania transceiverem, analizy danych, zbierania i monitorowania sieci magistrali CAN. Kompaktowy i łatwy w użyciu.

Specyfikacja:

• Napięcie robocze: 5 V (USB)
• Złącze: USB B

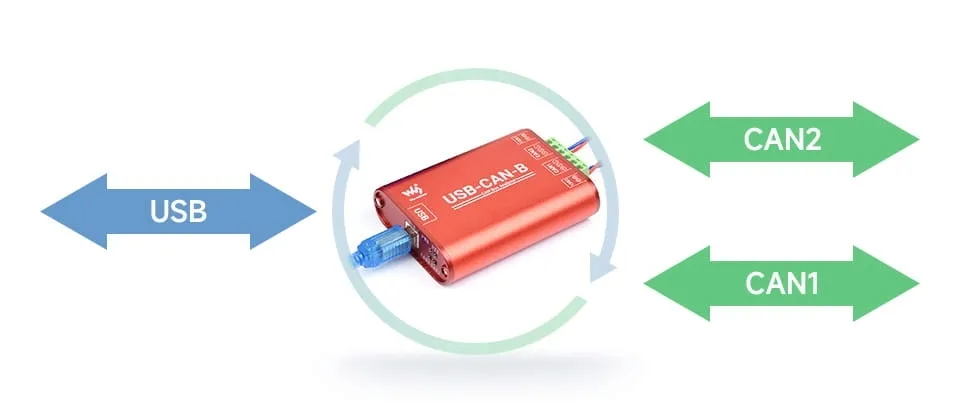

• Interfejs CAN : Dwukanałowy
• Ochrona:
• Pełna izolacja zasilania i sygnału
• Izolacja 2500 V DC
• Wyładowania elektrostatyczne ± 8 KV
• Wbudowana ceramiczna rura wyładowcza GDT może skutecznie uwalniać prąd udarowy
• Wbudowany dławik trybu wspólnego EPCOS może poprawić zdolność przeciwzakłóceniową
• Wbudowany moduł izolacji zasilania i sygnału, izolacja 2500 V DC, wyładowanie elektrostatyczne ± 8KV
• Rezystor końcowy Każdy kanał CAN ma dwa wbudowane rezystory końcowe 120 Ω, które można włączyć za pomocą przełącznika
• Szybkość transmisji: 10 kb/s ~ 1 mb/s
• Złącze zacisk śrubowy magistrali CAN
• Obsługa protokołów: CAN2.0A, CAN2.0B, CANOpen, SAE J1939, DeviceNet, iCAN, protokół ISO 15765
• Obsługa : Jednoprzewodowa sieć CAN, szybka sieć CAN, niska prędkość/odporna na awarie sieć CAN
• Szybkość transmisji : 8500 frames/s
• Procesor: 32-bitowy MIPS M4K® Core, częstotliwości 80 MHz,
• Bufor transmisji 2000 ramek(frames) bufor odbioru i 1000 ramek(frames) wysyłania bufora na kanał (automatyczna retransmisja w przypadku niepowodzenia transmisji)
• Wskaźniki:
• PWR Czerwony wskaźnik zasilania, zapala się, gdy jest połączenie USB i wykrywane jest napięcie
• TXD Zielony wskaźnik TX, zapala się, gdy port USB wysyła dane
• RXD Niebieski wskaźnik RX, zapala się, gdy porty urządzenia przesyłają dane z powrotem
• Materiał obudowy: Stopu aluminium + ognioodporne arkusze izolacyjne 3D po obu stronach
• Wymiary: 104x70x25mm
• Temperatura robocza: -40 ~ 85 ℃
• Obsługiwane systemy:
• Windows XP/7/8/10/11 (32/64 bity)
• Linux Raspberry Pi OS
• Ubuntu (Jetson Nano)
• Wirtualny komputer VMware
• i tak dalej...

Programowalna szybkość transmisji, obsługa automatycznego wykrywania:

Wsparcie dekodowania i analizy protokołu CAN:

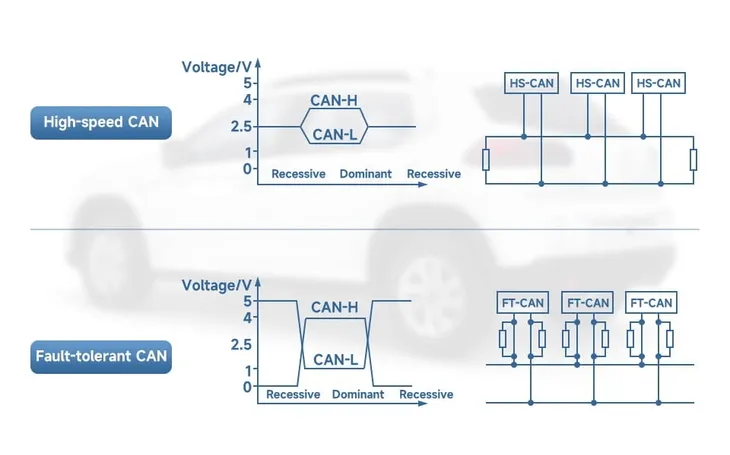

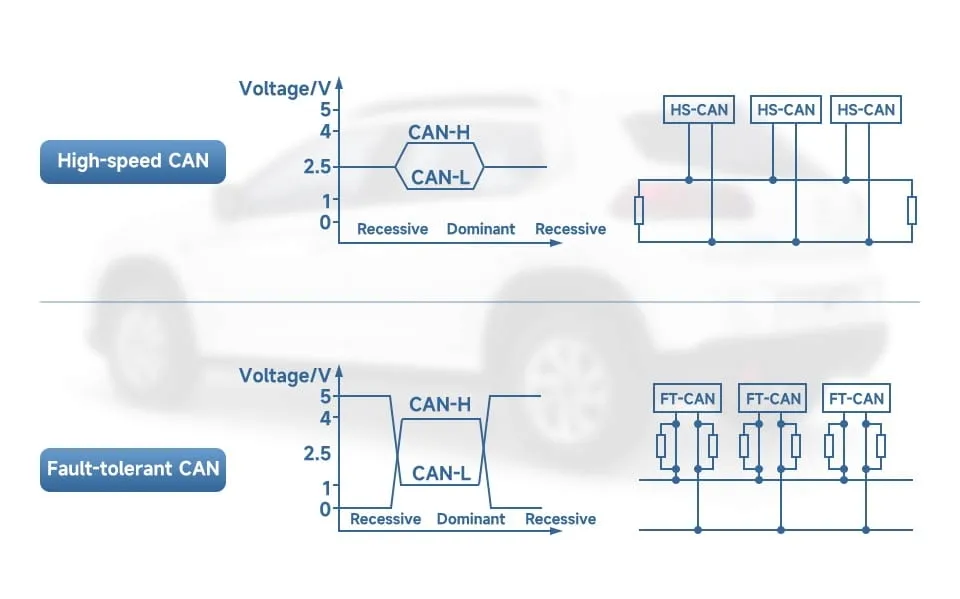

CAN 2 można ustawić jako CAN o dużej prędkości lub CAN o niskiej prędkości/odpornej na błędy przez oprogramowanie:

Obsługa różnych środowisk programistycznych i różnych systemów:

Procesor 32-bitowy MIPS M4K® Core:

Wysoki poziom ochrony układu:

Możliwość kontroli nad wieloma urządzeniami z jednego komputera(do 128 urządzeń):

Przykłady zastosowania:

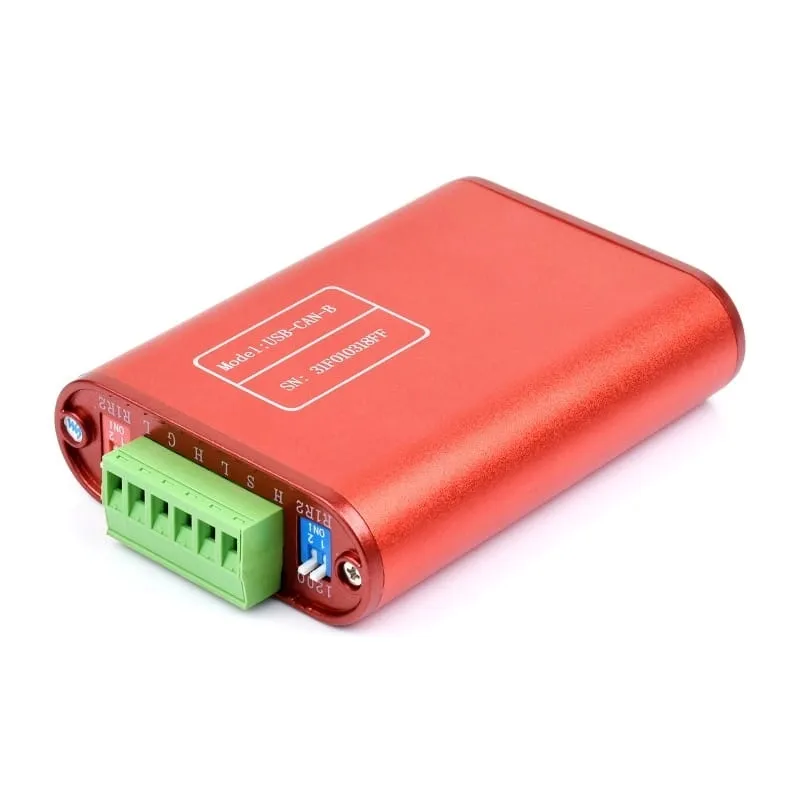

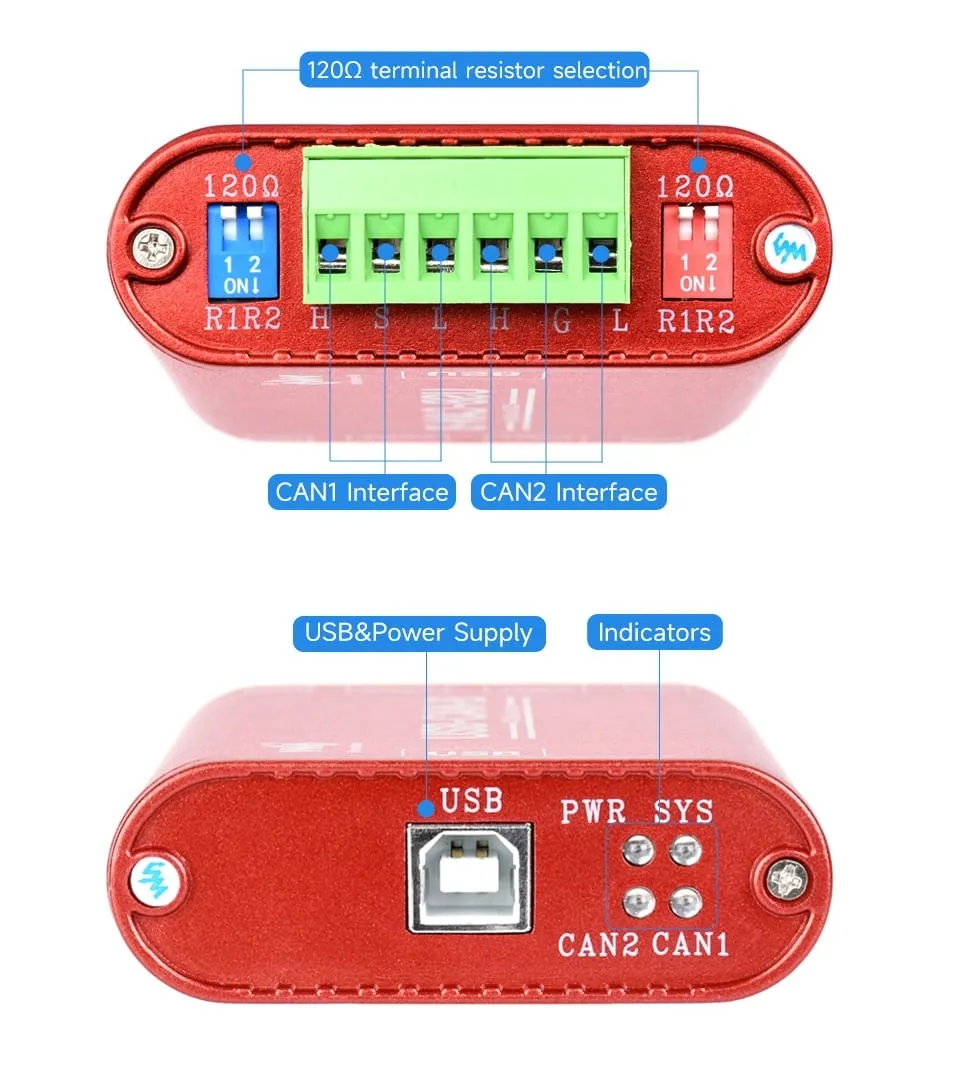

Interfejs:

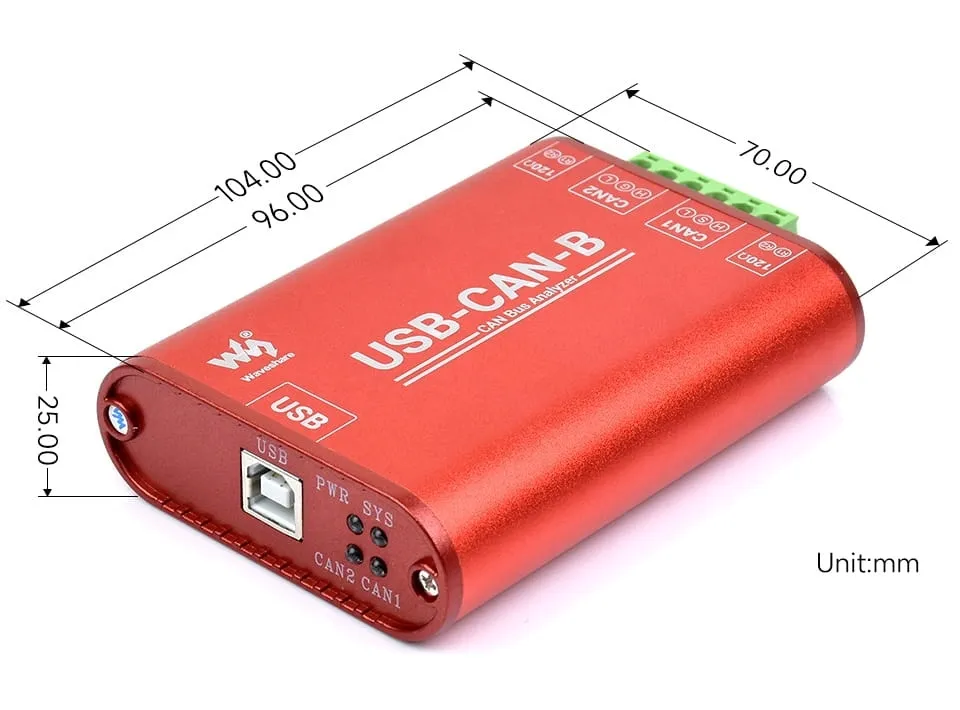

Wymiary:

Zestaw zawiera:

• Dwukanałowy przemysłowy adapter USB do CAN x1
