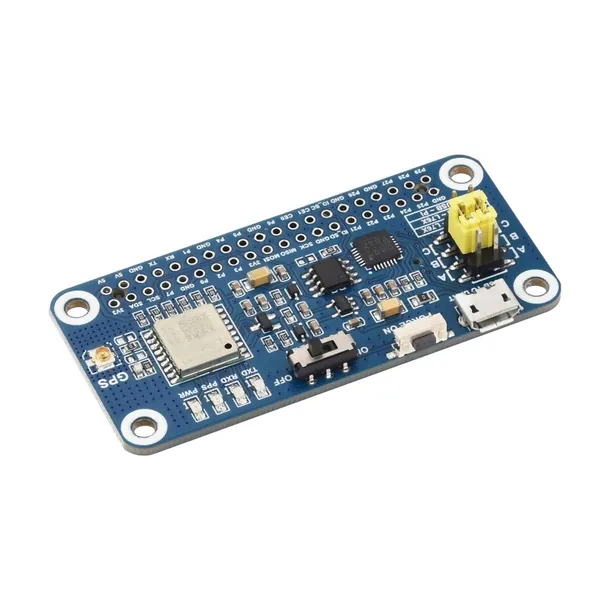

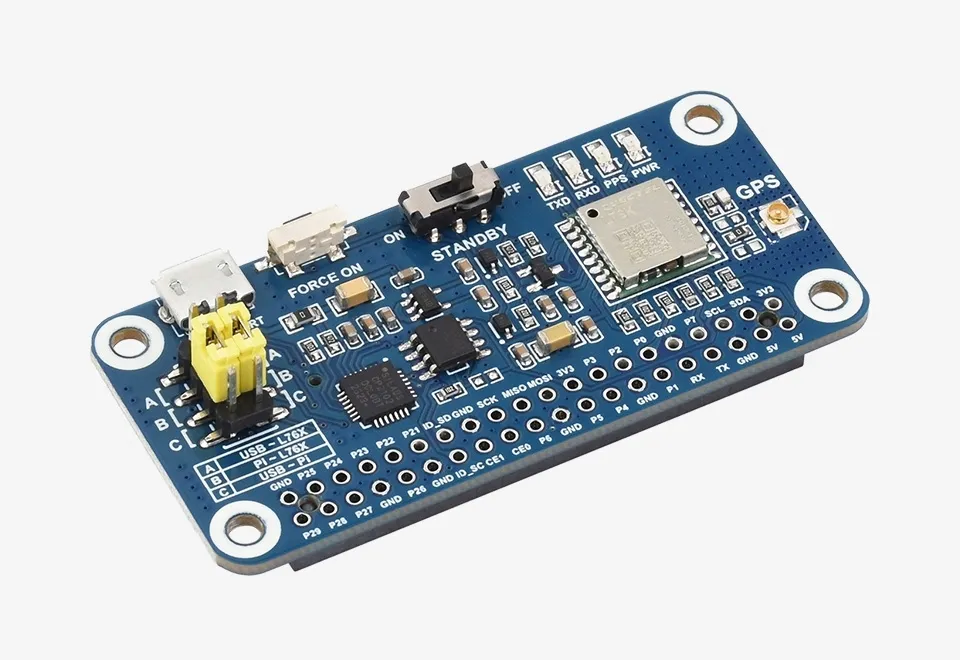

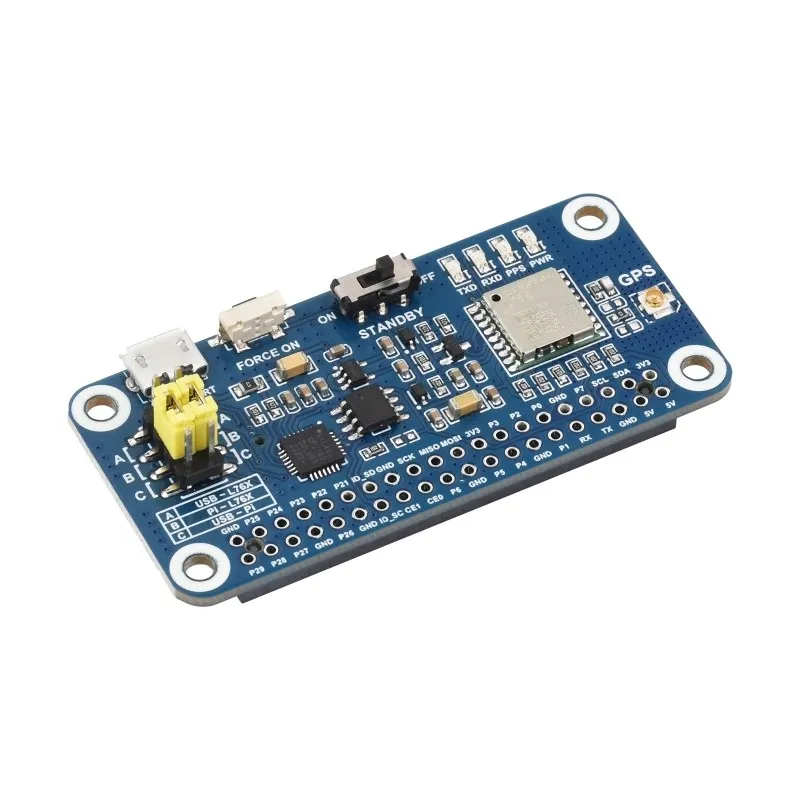

L76K GPS HAT dla Raspberry Pi Multi-GNSS BDS GLONASS QZSS

L76K GPS HAT dla Raspberry Pi Multi-GNSS BDS GLONASS QZSS

Wielosystemowy moduł pozycjonowania GNSS w formie nakładki HAT, wspierający systemy GPS, BeiDou (BDS), GLONASS oraz QZSS. Wyposażony we wzmacniacz niskoszumowy LNA oraz filtr SAW, zapewnia szybkie, precyzyjne i stabilne wyznaczanie współrzędnych dla platform Raspberry Pi, Jetson oraz RDK.

Najważniejsze cechy:

• Złącze Raspberry Pi 40PIN GPIO kompatybilne z seriami Raspberry Pi, Jetson i RDK.
• Wsparcie Multi-GNSS: jednoczesna lub niezależna praca systemów GPS, BeiDou, GLONASS i QZSS.
• Wbudowany wzmacniacz LNA (Low-Noise Amplifier) poprawiający czułość odbioru.
• Zintegrowany filtr SAW (Sound Surface Filter) dla zwiększonej redukcji szumów.
• Obsługa AGNSS dla przyspieszenia pierwszego ustalenia pozycji (TTFF).
• Komunikacja UART z regulowaną prędkością baudrate od 4800 do 115200 bps.

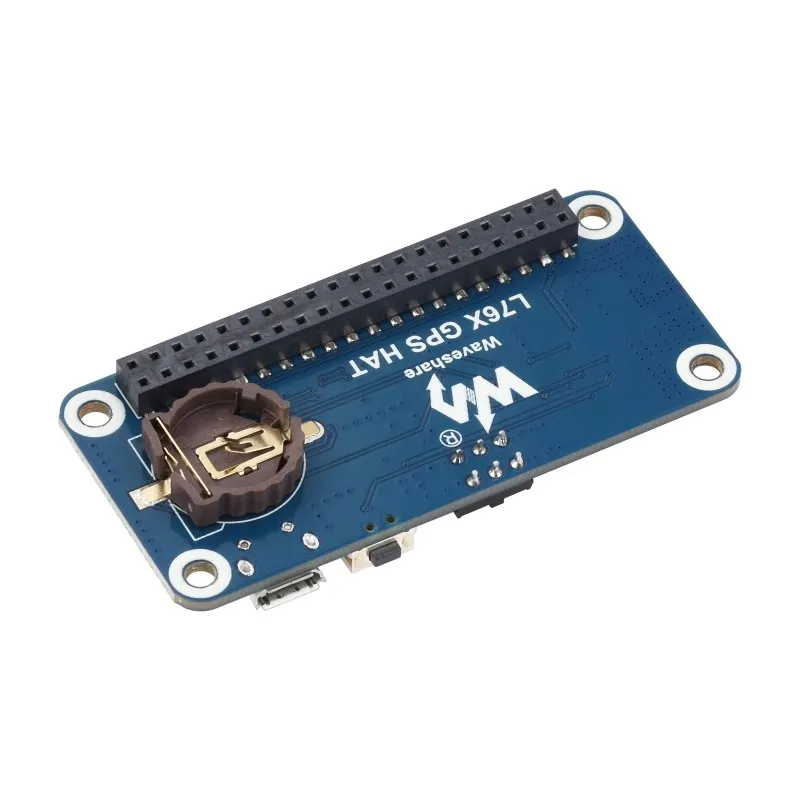

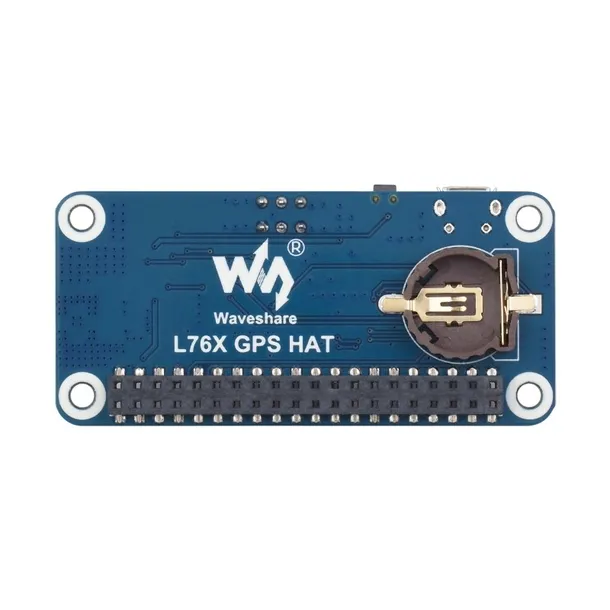

• Gniazdo baterii ML1220 dla podtrzymania efemeryd i realizacji gorących startów.
• 4 wskaźniki LED informujące o statusie pracy modułu.
• Dostępne zasoby programistyczne dla Raspberry Pi, Arduino, Jetson oraz STM32.

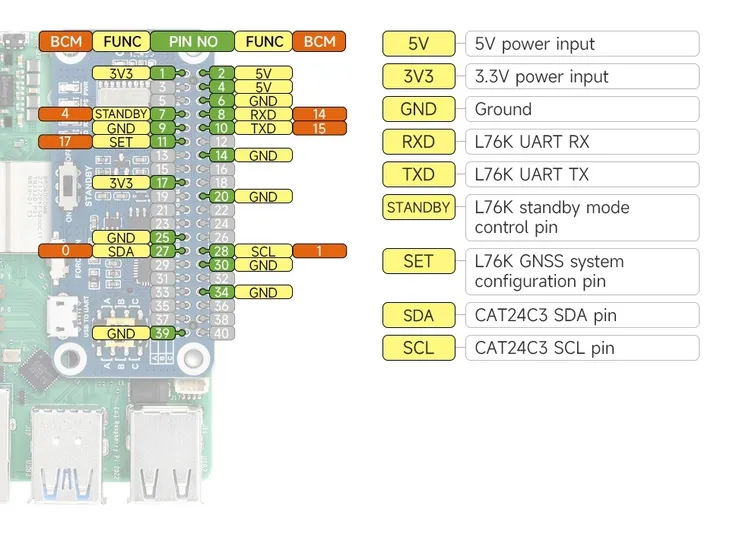

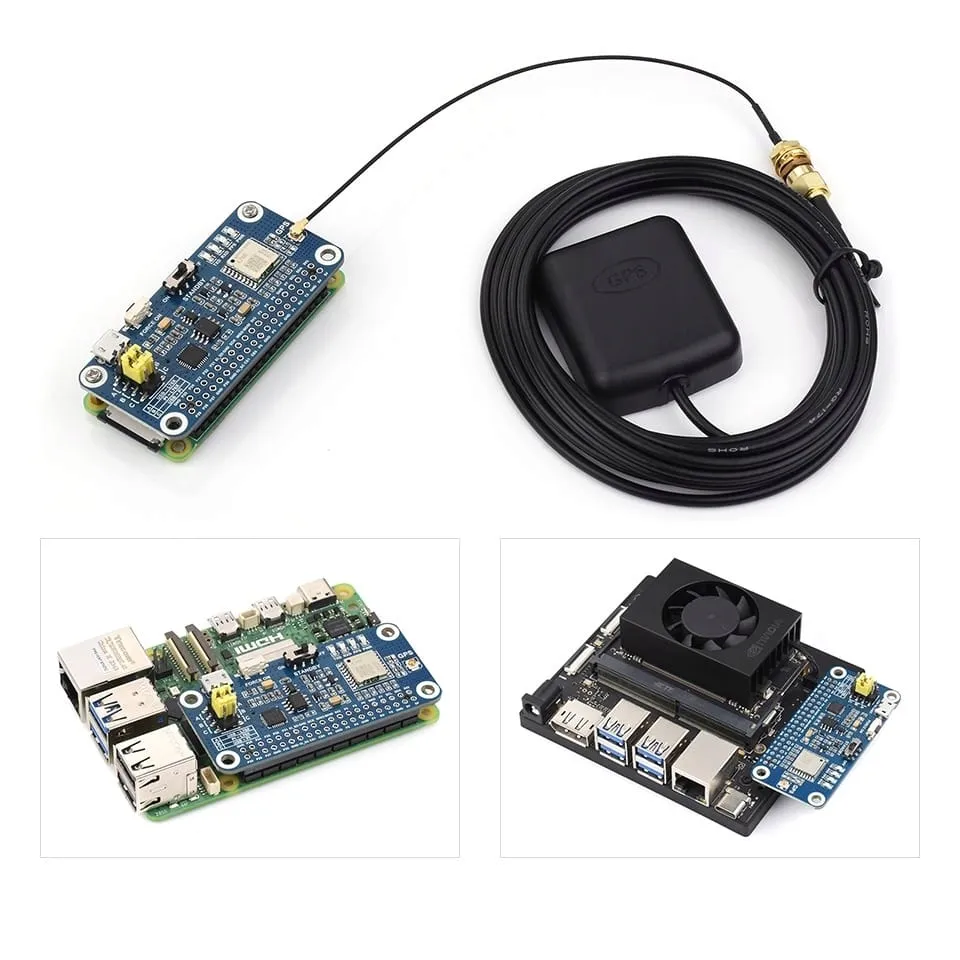

Kompatybilność z Raspberry Pi i Jetson

Nakładka wykorzystuje standardowe 40-pinowe złącze GPIO, co pozwala na bezpośredni montaż na popularnych komputerach jednopłytkowych. Umożliwia łatwą integrację systemów nawigacji w projektach mobilnych i przemysłowych.

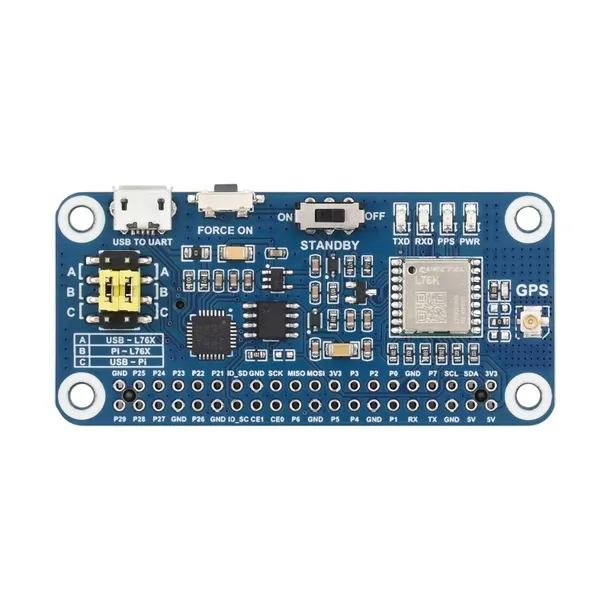

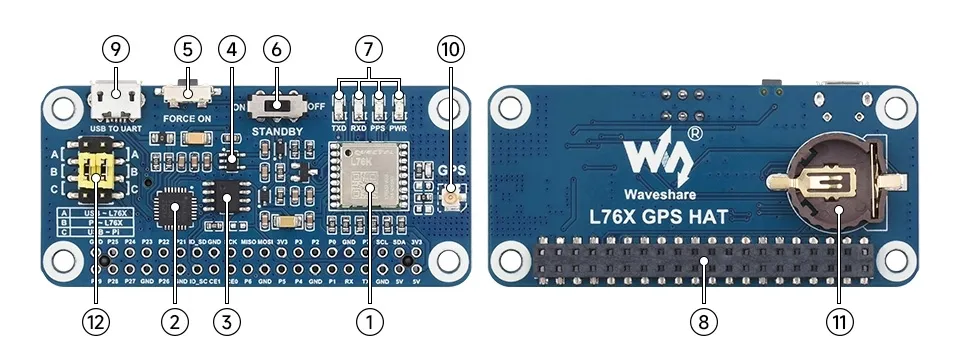

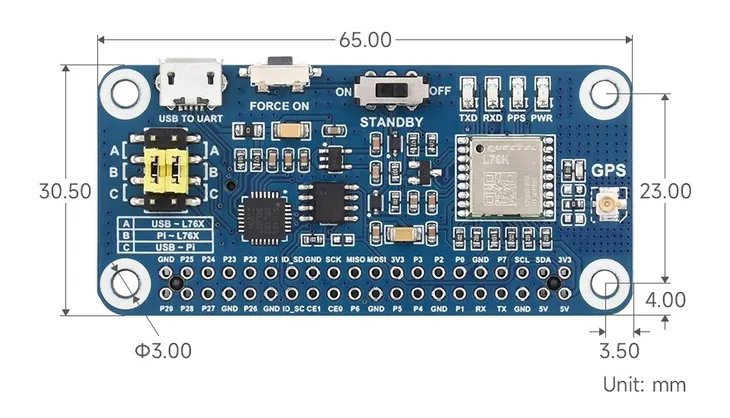

Budowa urządzenia i opis elementów

1. Port USB TO UART
2. Złącze antenowe GNSS

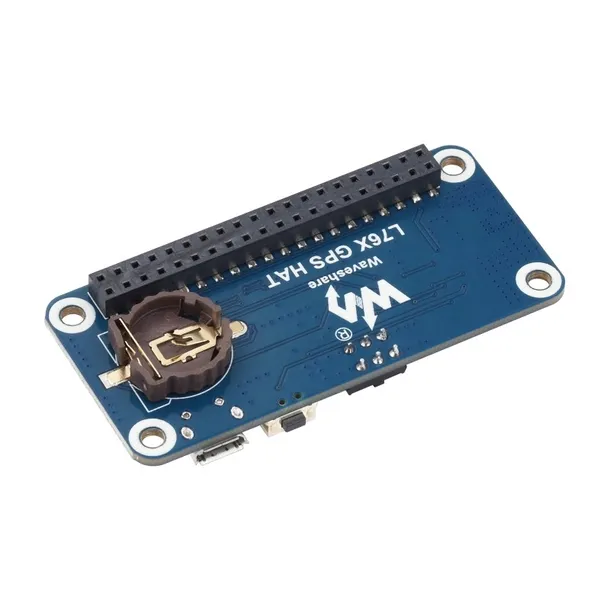

3. Gniazdo baterii: Dla akumulatora ML1220
4. Zworki wyboru UART:
5. A: Sterowanie L76K przez USB-UART
6. B: Sterowanie L76K przez Raspberry Pi
7. C: Dostęp do Raspberry Pi przez USB-UART

Specyfikacja techniczna

1. Interfejs: UART
2. Prędkość UART: 4800 ~ 115200 bps
3. Częstotliwość odświeżania: 1Hz (domyślnie), 5Hz (max)
4. Napięcie zasilania: 5V
5. Pobór prądu:< 55mA (tryb ciągły)
6. Protokoły: NMEA 0183
7. Temperatura pracy: -40℃ ~ 85℃

Zawartość zestawu

1. Nakładka L76K-GPS-HAT x1
2. Antena GPS x1
3. Złącze żeńskie 2x20PIN x1
4. Kabel USB Typ-A do Micro-B x1
5. Zestaw śrubek montażowych x1
